380V电机接线法

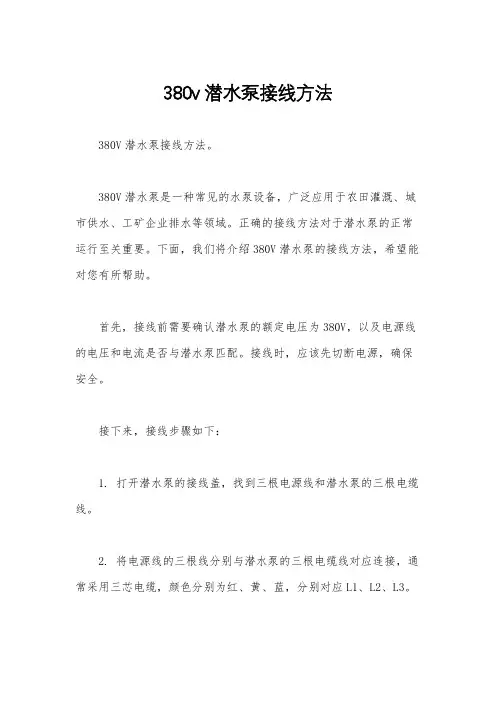

380v潜水泵接线方法
380V潜水泵接线方法。

380V潜水泵是一种常见的水泵设备，广泛应用于农田灌溉、城市供水、工矿企业排水等领域。

正确的接线方法对于潜水泵的正常运行至关重要。

下面，我们将介绍380V潜水泵的接线方法，希望能对您有所帮助。

首先，接线前需要确认潜水泵的额定电压为380V，以及电源线的电压和电流是否与潜水泵匹配。

接线时，应该先切断电源，确保安全。

接下来，接线步骤如下：
1. 打开潜水泵的接线盖，找到三根电源线和潜水泵的三根电缆线。

2. 将电源线的三根线分别与潜水泵的三根电缆线对应连接，通常采用三芯电缆，颜色分别为红、黄、蓝，分别对应L1、L2、L3。

3. 使用绝缘套管或绝缘胶带将接线处进行绝缘处理，确保不会出现漏电或短路现象。

4. 接线完成后，仔细检查每根线的连接是否牢固，是否有脱落或松动的现象。

5. 关上接线盖，确保潜水泵的接线处干燥，避免进水或触电事故。

接线完成后，可以进行试运行，检查潜水泵是否正常运转。

如果潜水泵无法正常启动，应及时检查接线是否正确，电源线是否通电，以及潜水泵是否有故障。

需要注意的是，接线时应严格按照潜水泵的接线图进行，不得随意更改或接错线路，以免造成设备损坏或安全事故。

另外，接线时应注意绝缘处理，避免漏电或触电危险。

总之，正确的380V潜水泵接线方法对于潜水泵的正常运行至关重要。

希望以上介绍能够帮助到您，如有任何疑问或需要进一步了解，请咨询专业人士或厂家技术人员。

祝您使用愉快！。

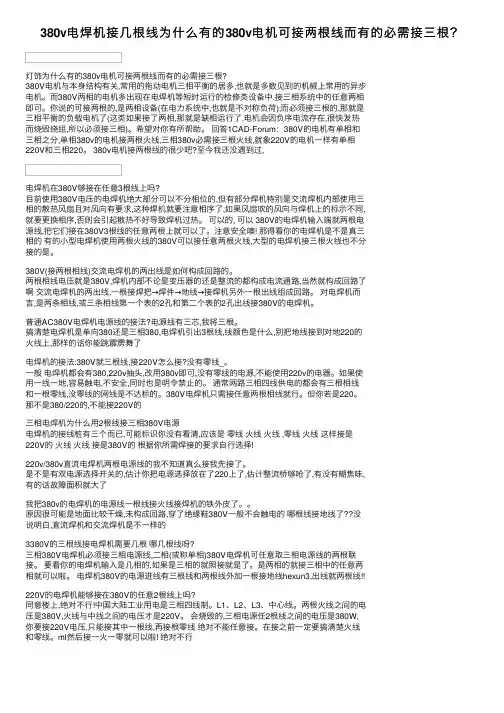

380v电焊机接⼏根线为什么有的380v电机可接两根线⽽有的必需接三根？灯饰为什么有的380v电机可接两根线⽽有的必需接三根?380V电机与本⾝结构有关,常⽤的拖动电机三相平衡的居多,也就是多数见到的机械上常⽤的异步电机。

⽽380V两相的电机多出现在电焊机等短时运⾏的检修类设备中,接三相系统中的任意两相即可。

你说的可接两根的,是两相设备(在电⼒系统中,也就是不对称负荷);⽽必须接三根的,那就是三相平衡的负载电机了(这类如果接了两相,那就是缺相运⾏了,电机会因负序电流存在,很快发热⽽烧毁绕组,所以必须接三相)。

希望对你有所帮助。

回答1CAD-Forum：380V的电机有单相和三相之分,单相380v的电机接两根⽕线,三相380v必需接三根⽕线,就象220V的电机⼀样有单相220V和三相220。

380v电机接两根线的很少吧?⾄今我还没遇到过,电焊机在380V够接在任意3根线上吗?⽬前使⽤380V电压的电焊机绝⼤部分可以不分相位的,但有部分焊机特别是交流焊机内部使⽤三相的散热风扇且对风向有要求,这种焊机就要注意相序了,如果风扇吹的风向与焊机上的标⽰不同,就要更换相序,否则会引起散热不好导致焊机过热。

可以的, 可以 380V的电焊机输⼊端就两根电源线,把它们接在380V3根线的任意两根上就可以了。

注意安全噢! 那得看你的电焊机是不是真三相的有的⼩型电焊机使⽤两根⽕线的380V可以接任意两根⽕线,⼤型的电焊机接三根⽕线也不分接的是。

380V(接两根相线)交流电焊机的两出线是如何构成回路的。

两根相线电压就是380V,焊机内部不论是变压器的还是整流的都构成电流通路,当然就构成回路了啊交流电焊机的两出线,⼀根接焊把→焊件→地线→接焊机另外⼀根出线组成回路。

对电焊机⽽⾔,是两条相线,或三条相线第⼀个表的2孔和第⼆个表的2孔出线接380V的电焊机。

普通AC380V电焊机电源线的接法?电源线有三芯,我将三根。

搞清楚电焊机是单向380还是三相380,电焊机引出3根线,线颜⾊是什么,别把地线接到对地220的⽕线上,那样的话你能跳霹雳舞了电焊机的接法:380V就三根线,接220V怎么接?没有零线_。

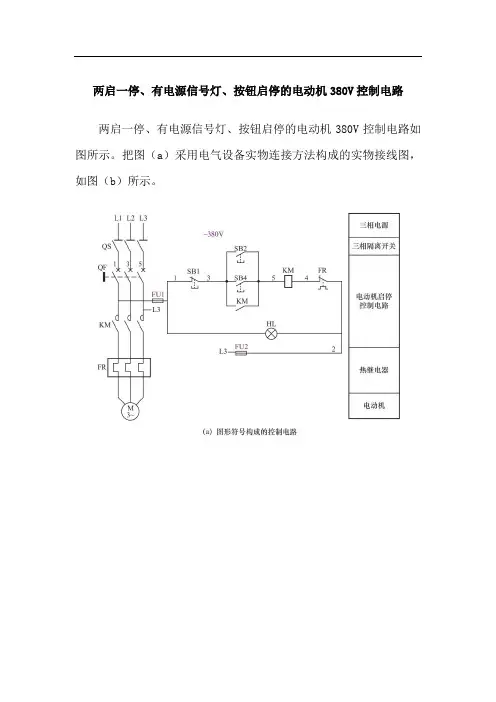

两启一停、有电源信号灯、按钮启停的电动机380V控制电路
两启一停、有电源信号灯、按钮启停的电动机380V控制电路如图所示。

把图（a）采用电气设备实物连接方法构成的实物接线图，如图（b）所示。

回路送电操作
合上主回路三相隔离开关QS，合上主回路断路器QF，合上控制回路熔断器FU1、FU2，电源信号灯HL得电，亮灯表示电路处于送电状态。

电路工作原理
（1）启动电动机。

按下机前启动按钮SB2动合触点闭合或按下操作室盘上启动按钮SB4动合触点闭合。

电源L1相→控制回路熔断器FU1→1号线→停止按钮SB1动断触点→3号线→启动按钮SB2动合触点或启动按钮SB4动合触点→5号线→接触器KM线圈→4号线→热继电器FR的动断触点→2号线→控制回路熔断器FU2→电源L3相。

电路接通后，接触器KM线圈获电动作，动合触点KM闭合自保，维持接触器KM工作状态，接触器KM三个主触点同时闭合，电动机M 绕组获得三相380V交流电源，电动机M启动运转，所驱动的机械设备运行。

（2）电动机停机。

按下停止按钮SB1动断触点断开，切断接触器KM线圈控制电路，接触器KM断电释放，三个主触点同时断开，电动机M绕组脱离三相380V交流电源，停止转动，所驱动的机械设备停止运行。

过负荷停机保护
电动机的工作电流超过电动机额定值的运行状态称为过负荷。

主回路中的热继电器FR动作，热继电器FR的动断触点断开，切断接触器KM线圈控制电路，接触器KM断电释放，三个主触点同时断开，电
动机M绕组脱离三相380V交流电源，停止转动，所拖动的机械设备停止运行。

三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。

因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。

还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。

三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。

假设供电电源不变。

Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。

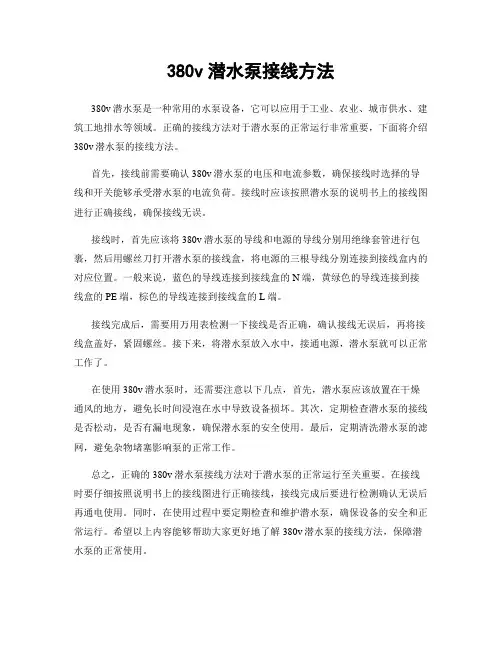

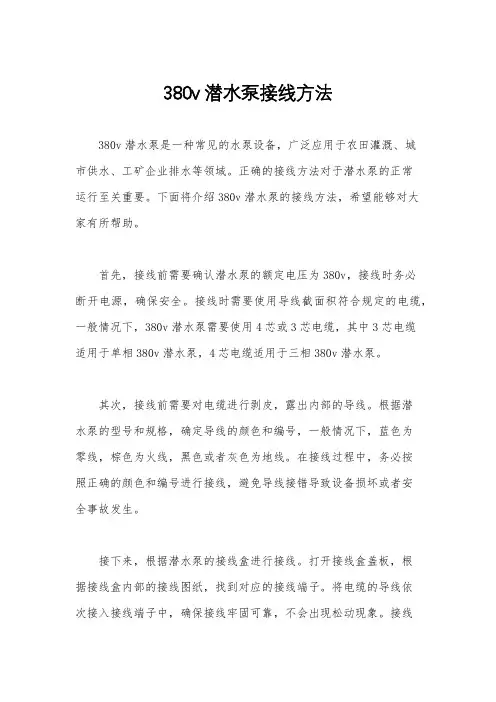

380v潜水泵接线方法380v潜水泵是一种常见的水泵设备，广泛应用于农田灌溉、城市供水、工矿企业排水等领域。

正确的接线方法对于潜水泵的正常运行至关重要。

下面将介绍380v潜水泵的接线方法，希望能够对大家有所帮助。

首先，接线前需要确认潜水泵的额定电压为380v，接线时务必断开电源，确保安全。

接线时需要使用导线截面积符合规定的电缆，一般情况下，380v潜水泵需要使用4芯或3芯电缆，其中3芯电缆适用于单相380v潜水泵，4芯电缆适用于三相380v潜水泵。

其次，接线前需要对电缆进行剥皮，露出内部的导线。

根据潜水泵的型号和规格，确定导线的颜色和编号，一般情况下，蓝色为零线，棕色为火线，黑色或者灰色为地线。

在接线过程中，务必按照正确的颜色和编号进行接线，避免导线接错导致设备损坏或者安全事故发生。

接下来，根据潜水泵的接线盒进行接线。

打开接线盒盖板，根据接线盒内部的接线图纸，找到对应的接线端子。

将电缆的导线依次接入接线端子中，确保接线牢固可靠，不会出现松动现象。

接线完成后，再次检查接线是否正确，确认无误后可以关闭接线盒盖板。

最后，接好电缆后，需要将潜水泵的接线盒盖板盖好，确保接线部分不会受到外界环境的影响。

然后可以根据需要将潜水泵放入水中进行使用，或者进行其他相关的安装工作。

总之，380v潜水泵的接线方法并不复杂，但是在接线过程中需要格外小心，确保接线的准确性和安全性。

希望以上介绍的接线方法能够对大家有所帮助，同时也希望大家在使用潜水泵时能够遵守相关的安全操作规程，确保设备的正常运行和人员的安全。

接触器触点联锁的电动机正反转380V控制电路接触器触点联锁的电动机正反转380V控制电路如图所示。

把图（a）采用电气设备实物连接方法构成的实物接线图如图（b）所示。

回路送电操作合上主回路中的隔离开关QS；合上主回路中的断路器QF；合上控制回路中的熔断器FU1、FU2。

电动机具备启停条件。

正向运转按下正向启动按钮SB2，电源L2相→控制回路熔断器FU1→1号线→停止按钮SB1动断触点→3号线→启动按钮SB2动合触点（按下时闭合）→5号线→反向接触器KM2动断触点→7号线→正向接触器KM1线圈→4号线→热继电器FR的动断触点→2号线→控制回路熔断器FU2→电源L3相。

电路接通，接触器KM1线圈获380V电压动作。

动合触点KM1闭合自保，维持接触器KM1的工作状态。

正向接触器KM1三个主触点同时闭合，电动机M绕组获得按L1、L2、L3排列的三相380V交流电源，电动机正向运转。

按下停止按钮SB1时，动合触点SB1断开，切断正向接触器KM1控制电路，接触器KM1线圈断电释放，接触器KM1的三个主触点断开，电动机断电停止运转。

电动机反向运转按下反向启动按钮SB3动合触点闭合，电源L2相→控制回路熔断器FU1→1号线→停止按钮SB1动断触点→3号线→启动按钮SB3动合触点（按下时闭合）→9号线→正向接触器KM1动断触点→11号线→反向接触器KM2线圈→4号线→热继电器FR动断触点→2号线→电源N极。

电路接通，接触器KM2线圈获380V电压动作。

动合触点KM2闭合自保。

反向接触器KM2三个主触点同时闭合，电动机M绕组获得按L3、L2、L1排列的三相380V交流电源，电动机反向运转。

按下停止按钮SB1时，动合触点SB1断开，切断反向接触器KM2控制电路，接触器KM2线圈断电释放，接触器KM2的三个主触点断开，电动机断电停止运转。

正常停机（1）电动机在正方向或反方向运转中，只要按下停止按钮SB1，切断接触器的电路，接触器断电释放，接触器主触点断开，电动机断电停止运转。

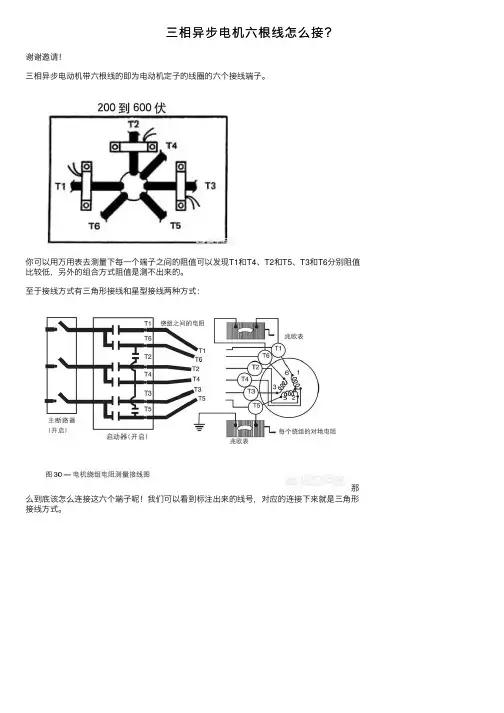

三相异步电机六根线怎么接？
谢谢邀请！
三相异步电动机带六根线的即为电动机定⼦的线圈的六个接线端⼦。

你可以⽤万⽤表去测量下每⼀个端⼦之间的阻值可以发现T1和T4、T2和T5、T3和T6分别阻值⽐较低，另外的组合⽅式阻值是测不出来的。

⾄于接线⽅式有三⾓形接线和星型接线两种⽅式：
那么到底该怎么连接这六个端⼦呢！我们可以看到标注出来的线号，对应的连接下来就是三⾓形接线⽅式。

简化下来就是上图这样⼦每个线圈承担的电压是380V，线电流是相电流的1.73倍，线电压是相电压的1.73倍。

另⼀种就是星型接法。

每根线圈承担的电压是220V，线电压是相电压的1.73倍，相电流等于线电流。

两种接线⽅式对⽐下来就是这个样⼦。

⼀般电机功率超过7.5KW就需要降压启动⽅式来启动电机，主要就是为了降低电机的启动电流和降低电机启动对电⽹造成的冲击。

留出来的六个端⼦也是为了让客户去选择⽐较合适的启动⽅式。

星型启动电机的相电流等于线电流，⽽且这个时候的线圈承担电压只有220V，我们可以计算出这个时候电机的电流I=220V/R
三⾓形接线⽅式的线电流I等于1.732倍的相电流，⽽这个时候线圈承担的电压是380V，计算得出线电流I=1.73×380V/R
通过星三⾓启动⽅式可以有效的降低三倍的启动电流。

以上是我的答案！你的点赞、关注是对我们最⼤的⿎励！希望我的分享能让你对这个问题有所
了解，如果想进⼀步学习！欢迎留⾔。

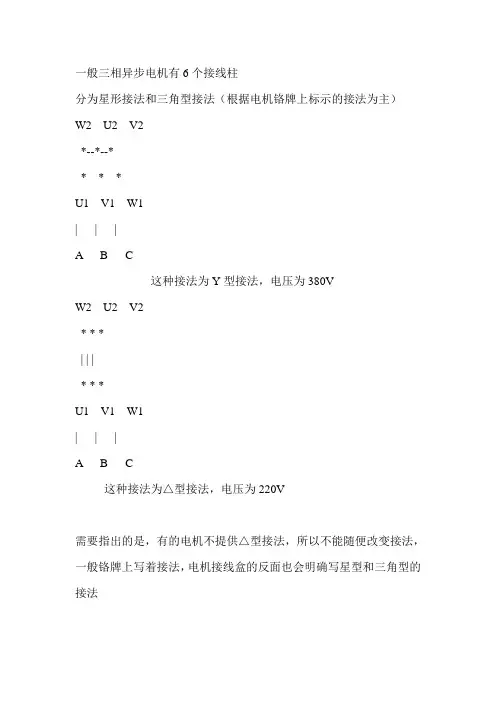

一般三相异步电机有6个接线柱分为星形接法和三角型接法（根据电机铬牌上标示的接法为主）W2 U2 V2*--*--** * *U1 V1 W1| | |A B C这种接法为Y型接法，电压为380VW2 U2 V2* * *| | |* * *U1 V1 W1| | |A B C这种接法为△型接法，电压为220V需要指出的是，有的电机不提供△型接法，所以不能随便改变接法，一般铬牌上写着接法，电机接线盒的反面也会明确写星型和三角型的接法1、角型接法是：UW接A相，VU接B相,WV接C相（通常电机自带3根短接片，分别将上下对应短接）。

2、星型接法是：上排UVW分别接ABC，下排WUV短接（通常电机自带1根短接片，将尾端，即下排短接）。

上排是UVW，下排是WUV表示的是电机内部采用的是三角接法，上排与下排用连片连着，即电机铭牌上所写角接法。

而你所说的UW 接A相，VU接B相,WV接C相，这ABC三相是让电机启动的三相电源，即外接电源。

当ABC三相电源接入UVW时，电机开始启动。

电机采用星（Y）接法时，接线盒内的接线柱上排为U1V1W1，下排与上牌对应为U2V2W2 ，U2、V2、W2之间用连片连接可以这样估算额定电流：I=P/1.73*U*η*cosφ式中：P、U----电动机额定功率和线电压；η-----电动机效率（在0.78～0.9之间；功率大者取大值）；cosφ----电动机功率因数（在0.78～0.88之间；功率大者取大值）。

如η=0.85，cosφ=0.84，代入上式可简化得：三角形I=P/1.24*U星形I=P/2.15*U简单的计算：I=2*P P为电机额定功率三相异步电动机的转速是在一定频率电源的作用下的一个转速，当然也与电机本身的极对数有关。

具体计算是60*F(电源频率)/极对数=——R/MIN.对变频调速三相异步电动机来说，变频器就是电动机的电源，电动机的极对数一定，电动机的转速就只与变频器的输出频率有关。

采用单相电源供电的三相异步电动机接线方法三相异步电动机由于构造简单、成本低、维修使用方便、运行可靠等优点，被广泛应用于工农业生产。

三相电动机的电源应是三相电源，但实际上常会遇到只有单相电源的问题，特别是在家用电器上用的都是单相电动机，坏了以后想用三相电动机代替，就必须做适当的改接，以使三相电动机适应于单相电源而正常工作，下面具体谈其接线方法。

改接原理三相异步电机是利用三相互隔120°角度的平衡电流，通过定子绕组时产生一个随时间变化的旋转磁场，以驱使电动机运转工作的。

在谈到三相异步电机改单相使用之前，先要说明单相异步电动机旋转磁场建立问题，单相电动机只有在建立旋转磁场后才能够起动。

它之所以没有初始起动转距，是因为在单相绕组中建立起的磁场不是旋转的，而是脉动的，换句话说，它对定子来讲是不动的。

在这种情况下，定子的脉动磁场与转子导体内的电流相互作用是不能产生转矩的，因为没有旋转磁场，所以就不能使电机起动运转。

但是电动机内部两个绕组的位置有空间角度差，若设法再产生一不同相的电流，使两相电流在时间上有一定的相位差，才能产生旋转磁场，使电机起动。

因此单相电动机的定子除了有工作绕组外，还必须有起动绕组。

根据此原理，可利用三相异步电机定子的三相绕组，将其中一相绕组线圈采用电容或电感移相的方法，使两相通过不同的电流，这样就能建立旋转磁场，使电动机起动运转。

当三相异步电机改为单相电源使用时，其功率仅是原来的2／3。

改接方法要把三相电机使用在单相电源上，可将三相异步电动机定子绕组中的任意二相绕组线圈首先串联，再与另一相绕组并联接入电源。

这时，两个绕组里的磁通量在空间上虽然有相位差，但因工作绕组和起动绕组都是接在同一电源上，如按时间来讲，电流是相同的。

因此，只有在起动绕组上串联一只电容器、电感线圈或电阻，才能使电流有相位差。

在接法上为了增大起动转矩，可用一台自耦变压器将单相电源的电压由220v升到380V，示意图如图1所示。
