15种经典电路接线图，老师傅一般不教！一、两台电动机顺序启动和顺序停止控制电路接线图有些生产机械需要两台电动机按先后顺序起动，并且按顺序停止。
如下图所示电路中，两台电动机起动和停止的动作顺序为：电动机M1先起动，M2才能起动；停止时，M2先停止，M1才能停止。
当合上电源开关Q，按下起动按钮SB1时，接触器KM1的线圈得电并自锁。
电动机M1起动运转。
这时再按下起动按钮SB2,接触器KM2才能得电并自锁，电动机M2起动运转。
当需要停止时，必须先按下停止按钮SB3, KM2断电释放，M2停止运转。
KM2断电释放的同时，并联在停止按钮SB两端的常开触点断开，这时再按下SB, KM1断电释放，M1停止转动。
本电路适用于需两台电动机按顺序起动和停止的生产机械。
如铣床的主轴电动机和进给电动机控制。
二、双速异步电动机启动控制电路接线图双速异步电动机改变转速可采用改变绕组的接线方法来实现。
如下图所示的电路接线图中，KM1为电动机三角形连接接触器，KM2、KM3为双星形连接接触器，SB2为低速起动按钮，SB3为高速起动按钮。
合上电源开关Q，按下起动按钮SB2,接通接触器线圈KM1电源，同时切断接触器KM2、KM3的电源，接触器KM1得电并自锁，使电动机定子绕组接成三角形，按低速起动运转。
如需电动机高速运转，可按下按钮SB3, KM1的线圈断电释放，主触点断开，自锁触点断开，互锁触点闭合。
当SB3按到底时，SB3的常开触点闭合，接触器KM2、KM3线圈同时得电，经KM2、KM3常开触点串联组成的自锁电路自锁，KM2、KM3主触点闭合，将电动机定子绕组接成双星形，以髙速度运转。
本电路可直接按下SB3,使定子绕组接成双星形，以高速度运转。
按下SB1电动机停止旋转。
三、绕线转子异步电动机转子串联电阻启动控制电路如下图所示电路为按电流原则短接电动机转子启动电阻控制电路接线图。
它是运用电流继电器来检测电动机转子电流，根据电动机在起动过程中，转子电流变化来实现转子电阻的短接控制。
各类电气控制接线图，非常全面！1.可控硅调速电路2.电磁调速电机控制图3.三相四线电度表互感器接线4.能耗制动5.顺序起动，逆序停止6.锅炉水位探测装置7.电机正反转控制电路8.电葫芦吊机电路9.单相漏电开关电路10.单相电机接线图11.带点动的正反转起动电路12.红外防盗报警器13.双电容单相电机接线图14.自动循环往复控制线路15.定子电路串电阻降压启动控制线16.按启动钮延时运行电路17.星形- 三角形启动控制线路18.单向反接制动的控制线路19.具有反接制动电阻的可逆运行反接制动的控制线路20.以时间原则控制的单向能耗制动线路21.以速度原则控制的单向能耗制动控制线路22.电动机可逆运行的能耗制动控制线路23.双速电动机改变极对数的原理24.双速电动机调速控制线路25.使用变频器的异步电动机可逆调速系统控制线路26.正确连接电器的触点27.线圈的连接28.继电器开关逻辑函数29.三相半波整流电路图30.三相全波整流电路图31.三相全波6脉冲整流原理图32.六相12脉冲整流原理图33.负载两端的电压在一个周期中，每个二极管只有三分这一的时候导通（导通角为120度）。
负载两端的电压为线电压。
34.直流调速原理功能图35.电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
36.三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V 三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
37.单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

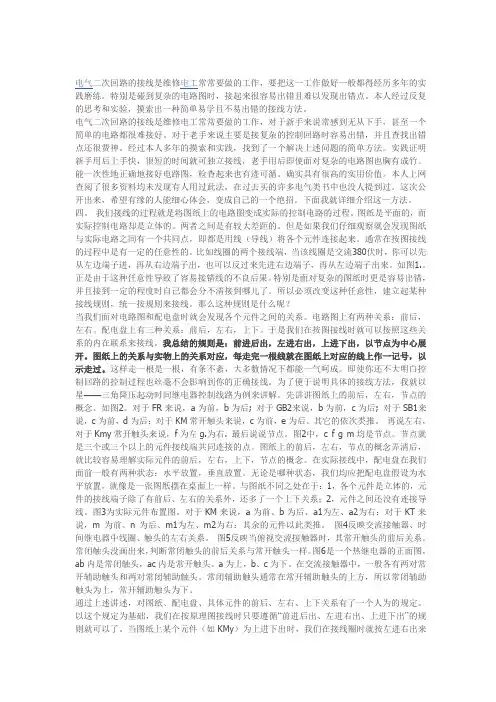

电气二次回路的接线是维修电工常常要做的工作，要把这一工作做好一般都得经历多年的实践磨练。
特别是碰到复杂的电路图时，接起来很容易出错且难以发现出错点。
本人经过反复的思考和实验，摸索出一种简单易学且不易出错的接线方法。
电气二次回路的接线是维修电工常常要做的工作，对于新手来说常感到无从下手，甚至一个简单的电路都很难接好。
对于老手来说主要是接复杂的控制回路时容易出错，并且查找出错点还很费神。
经过本人多年的摸索和实践，找到了一个解决上述问题的简单方法。
实践证明新手用后上手快，很短的时间就可独立接线，老手用后即使面对复杂的电路图也胸有成竹。
能一次性地正确地接好电路图，检查起来也有迹可循。
确实具有很高的实用价值。
本人上网查阅了很多资料均未发现有人用过此法，在过去买的许多电气类书中也没人提到过。
这次公开出来，希望有缘的人能细心体会，变成自己的一个绝招。
下面我就详细介绍这一方法。
四。
我们接线的过程就是将图纸上的电路图变成实际的控制电路的过程。
图纸是平面的，而实际控制电路却是立体的。
两者之间是有较大差距的。
但是如果我们仔细观察就会发现图纸与实际电路之间有一个共同点，即都是用线（导线）将各个元件连接起来。
通常在按图接线的过程中是有一定的任意性的。
比如线圈的两个接线端，当该线圈是交流380伏时，你可以先从左边端子进，再从右边端子出，也可以反过来先进右边端子，再从左边端子出来。
如图1.。
正是由于这种任意性导致了容易接错线的不良后果。
特别是面对复杂的图纸时更是容易出错，并且接到一定的程度时自己都会分不清接到哪儿了。
所以必须改变这种任意性，建立起某种接线规则，统一按规则来接线。
那么这种规则是什么呢？当我们面对电路图和配电盘时就会发现各个元件之间的关系。
电路图上有两种关系：前后，左右。
配电盘上有三种关系：前后，左右，上下。
于是我们在按图接线时就可以按照这些关系的内在联系来接线。
我总结的规则是：前进后出，左进右出，上进下出，以节点为中心展开。
PLC输入输出设备正确连接电路PLC常见的输入设备有按钮、行程开关、接近开关、转换开关、拨码器、各种传感器等，输出设备有继电器、接触器、电磁阀等。
正确地连接输入和输出电路，是保证PLC安全可靠工作的前提。
1. PLC与主令电器类设备的连接如图6-4所示是与按钮、行程开关、转换开关等主令电器类输入设备的接线示意图。
图中的PLC为直流汇点式输入，即所有输入点共用一个公共端COM，同时COM端内带有DC24V电源。
若是分组式输入，也可参照图6-4的方法进行分组连接帖子相关图片:２.旋转编码器是一种光电式旋转测量装置，它将被测的角位移直接转换成数字信号（高速脉冲信号）。
因些可将旋转编码器的输出脉冲信号直接输入给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。
不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A相。
如图6-7所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。
编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。
编码器的电源可以是外接电源，也可直接使用PLC的DC24V电源。
电源“-”端要与编码器的COM端连接，“+ ”与编码器的电源端连接。
编码器的COM端与PLC 输入COM端连接，A、B两相脉冲输出线直接与PLC的输入端连接，连接时要注意PLC输入的响应时间。
有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。
帖子相关图片:３.传感器的种类很多，其输出方式也各不相同。
当采用接近开关、光电开关等两线式传感器时，由于传感器的漏电流较大，可能出现错误的输入信号而导致PLC的误动作，此时可在PLC输入端并联旁路电阻Ｒ，如图6-8所示。
当漏电流不足lmA时可以不考虑其影响。
帖子相关图片:式中：I为传感器的漏电流（mA），UOFF为PLC输入电压低电平的上限值（V），RC为PLC的输入阻抗（KΩ），RC的值根据输入点不同有差异。
各种不同导线的连接方法及电工接线标准1、下面是第一种接法。
注意：在家装中是不应有接头的，特别是在线管内更不能有接头，假如有接头也应当是在电线盒内。
通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。
下面是第二种接法（防火胶布隔离法），多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线68周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很紧要。
外面再用绝缘胶布缠绕。
下面是第三种接法，就是压线冒接线法，这种方法是最规范和最应用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。
另外还要说一下，压线冒的大小依据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。
各种不同导线的连接方法1.剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。
用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。
最后将剖开的绝缘层折叠，齐根剖削。
剖削绝缘时不要削伤线芯。
2.单股铜芯导线的直线连接和T形分支连接（1）单股铜芯导线的直线连接先将两线头剖削出肯定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。
将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。
（2）单股铜芯导线的T形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。
3.7股铜芯导线的直线和T形分支连接（1）7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。
清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。

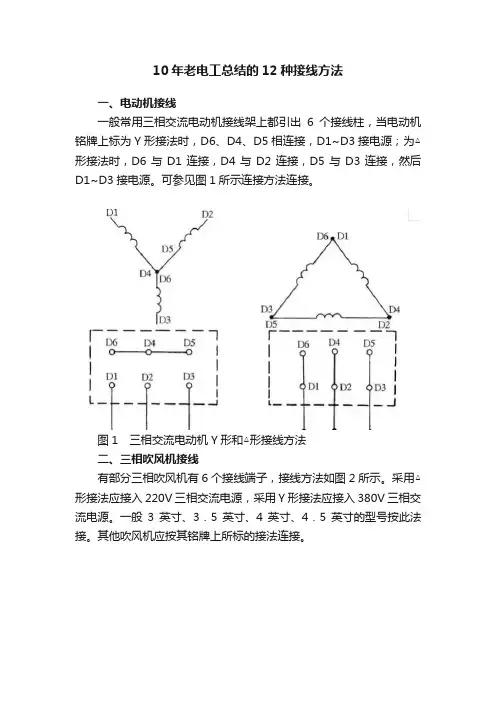

10年老电工总结的12种接线方法一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。

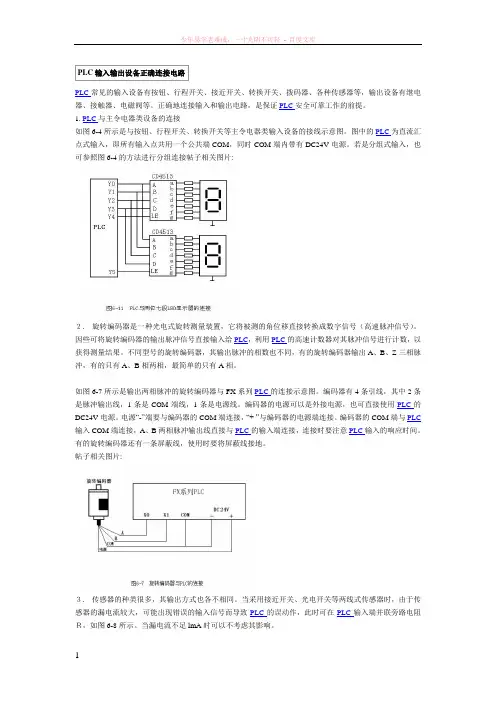

PLC输进输出设备正确连接电路PLC常见的输进设备有按钮、行程开关、接近开关、转换开关、拨码器、各种传感器等，输出设备有继电器、接触器、电磁阀等。
正确地连接输进和输出电路，是保证PLC平安可靠工作的前提。
1.PLC与主令电器类设备的连接如图6-4所示是与按钮、行程开关、转换开关等主令电器类输进设备的接线示意图。
图中的PLC为直流汇点式输进，即所有输进点共用一个公共端COM，同时COM 端内带有DC24V电源。
假设是分组式输进，也可参照图6-4的方法进行分组连接帖子相关图片:２.旋转编码器是一种光电式旋转测量装置，它将被测的角位移直截了当转换成数字信号〔高速脉冲信号〕。
因些可将旋转编码器的输出脉冲信号直截了当输进给PLC，利用PLC的高速计数器对其脉冲信号进行计数，以获得测量结果。
不同型号的旋转编码器，其输出脉冲的相数也不同，有的旋转编码器输出A、B、Z三相脉冲，有的只有A、B相两相，最简单的只有A 相。
如图6-7所示是输出两相脉冲的旋转编码器与FX系列PLC的连接示意图。
编码器有4条引线，其中2条是脉冲输出线，1条是COM端线，1条是电源线。
编码器的电源能够是外接电源，也可直截了当使用PLC的DC24V电源。
电源“-〞端要与编码器的COM端连接，“+〞与编码器的电源端连接。
编码器的COM 端与PLC输进COM端连接，A、B两相脉冲输出线直截了当与PLC的输进端连接，连接时要注重PLC输进的响应时刻。
有的旋转编码器还有一条屏蔽线，使用时要将屏蔽线接地。
帖子相关图片:３.传感器的种类许多，其输出方式也各不相同。
当采纳接近开关、光电开关等两线式传感器时，由于传感器的漏电流较大，可能出现错误的输进信号而导致PLC的误动作，现在可在PLC输进端并联旁路电阻Ｒ，如图6-8所示。
当漏电流缺乏lmA时能够不考虑其碍事。
帖子相关图片:式中：I为传感器的漏电流〔mA〕，UOFF为PLC输进电压低电平的上限值〔V〕，RC为PLC的输进阻抗〔KΩ〕，RC的值依据输进点不同有差异。
105例电气实物接线高清彩图，一看就懂，简单直观
时常有新手电工在后台咨询小编，
我不会识图，对电工作业有什么影响？
小编的回答通常是，当然有影响！识图是基础，告别土电工！识图是进阶，提升自己的必学知识！
为何一直强调识图的重要性呢？很简单真的重要。
拿电气成套行业为例，一般有一次安装、二次接线、成套报价、售后维修、电气设计等岗位，基本所有岗位都需要有识图基础，就是需要你能看懂图纸，按图操作。
哪怕是二次接线，有些地区也是看原理图接线！
总结为一句话：只有掌握了识图技巧及如何识图？才能往更高层次的方向发展，如电气设计。
很多人会说，我只想做“物业电工，那以上当没说，如果想提升自己，我们一起来看看该如何学识图？
今天给大家分享105例电气实物接线彩图给到大家，方便大家学习。
由于文章篇幅有限，无法完整展示，大家可以私信回复：105，领取完整内容。

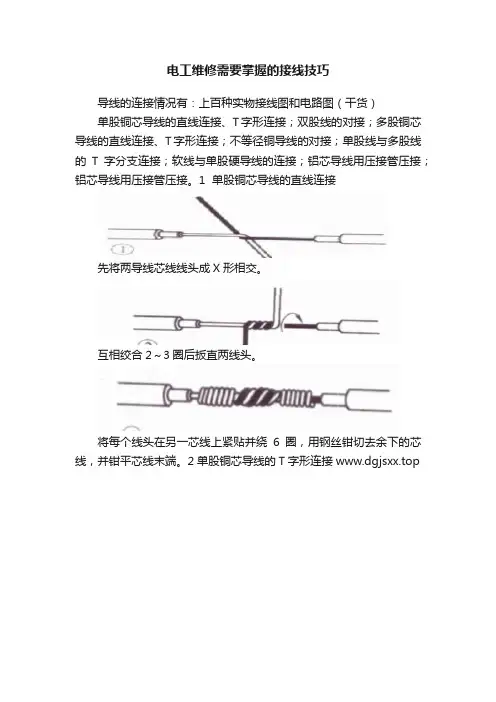

电工维修需要掌握的接线技巧导线的连接情况有：上百种实物接线图和电路图（干货）单股铜芯导线的直线连接、T字形连接；双股线的对接；多股铜芯导线的直线连接、T字形连接；不等径铜导线的对接；单股线与多股线的T字分支连接；软线与单股硬导线的连接；铝芯导线用压接管压接；铝芯导线用压接管压接。
1 单股铜芯导线的直线连接先将两导线芯线线头成X形相交。
互相绞合2～3圈后扳直两线头。
将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。
2单股铜芯导线的T字形连接www.dgjsxx.top将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。
小截面的芯线可以不打结。
3双股线的对接将两根双芯线线头剖削成图示中的形式。
连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。
用相同的方法将另一颜色的芯线连接在一起。
常用的17类开关接线图，水电安装必备，不会的赶紧收藏《干货》4多股铜芯导线的直线连接以7股铜芯线为例说明多股铜芯导线的直线连接方法先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。
把两伞骨状线端隔根对叉，必须相对插到底。
www.dgjsxx.top捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。
先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。
接着把这两股芯线按顺时针方向紧缠2圈后，再折回90° 并平卧在折起前的轴线位置上。
接着把处于紧挨平卧前邻近的2根芯线折成90° ，并按步骤⑤ 方法加工。
把余下的3根芯线按步骤⑤ 方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺另一侧按步骤④～⑦方法进行加工。
电气控制柜元件安装接线配线的规范（图解）以下是一个图文并茂的配电柜接线工艺规范教程1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。
适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。
元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。
维修容易。
能够较方便地更换元器件及维修连线。
各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。
保证一、二次线的安装距离。
1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。
1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。
1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。
1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。
额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。
下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。
1.14 接线面每个元件的附近有标牌，标注应与图纸相符。
除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。
a) 端子的标识1.15 标号应完整、清晰、牢固。
电工快速接线的技巧电工快速接线的技巧引言：电工作为一项专业技术，要求操作者掌握一定的技巧和知识。
在实际的电工工作中，快速而准确地完成接线是非常重要的。
本文将探讨一些电工快速接线的技巧，从简单到复杂逐步介绍，以帮助读者更深入地理解电工接线的操作方法。
第一部分：基础知识与准备工作在进行电工接线之前，我们需要掌握一些基础知识并做好一些准备工作。
了解电线的颜色标识和用途，以便正确连接电路。
检查所有工具和设备，确保它们完好无损且符合安全要求。
准备好所需的材料，如电线、电缆接头、绝缘胶带等。
第二部分：简单电路的接线方法在接线前，我们需要先理清电路的连线逻辑。
对于简单电路，比如灯泡的连接，我们可以采用以下步骤进行接线。
将电源线与开关连接，使用绝缘胶带进行固定。
将开关与灯泡连接，注意正确连接电线的正负极。
将灯泡的另一端与电源线连接，确保接触良好。
第三部分：复杂电路的接线技巧当面对更复杂的电路时，我们需要掌握一些接线技巧来提高效率。
在接线前，我们可以使用示波器或电路测试笔等设备来检查电路中各个部分的电流和电压，并确定正确的接线方案。
采用分段接线的方法，将电路分成若干部分，逐个完成接线并测试，以确保每一部分都正常工作。
使用合适的接线工具，如绝缘剥线钳和压线钳，可以提高接线的准确性和速度。
第四部分：总结与回顾快速接线是电工工作中必不可少的技能，通过掌握基础知识、做好准备工作，并运用适当的接线技巧，我们可以提高接线的效率和质量。
在进行接线时，一定要注意安全，并仔细检查每一步操作，以确保电路正常工作且符合要求。
结论：通过本文的介绍与讨论，我们了解了电工快速接线的技巧。
在电工工作中，熟练掌握这些技巧对提高工作效率和质量至关重要。
我们也要注意安全，遵守相关规定，确保接线的可靠性和安全性。
希望读者通过本文的阅读，能够对电工接线有更全面、深刻和灵活的理解。
观点与理解：电工快速接线技巧是电工工作中的必备要素。
通过了解基础知识、合理准备和运用适当的接线技巧，快速完成电工接线是完全可行的。
超全的电工接线图解，一看就懂！PART 1导线连接的基本要求：导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
PART 2常用连接方法：需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
01单股铜导线的直接连接小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
02单股铜导线的分支连接单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3 图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图5(b)]。
（a）（b）图503多股铜导线的直接连接多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
接线见图6。
图6 Y100LY系列电动机接线方法7．低压变压器短路保护线路目前，机床的工作灯、行灯都采用低压变压器提供36V安全电压，由于灯具在使用中经常移动，极易发生短路故障，造成熔断器熔断甚至烧坏变压器。
如果使用36V小型中间继电器或36V交流接触器做变压器的通断开关，可避免烧坏变压器。
牛人总结的41例超实用接线方法1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
接线见图6。
图6 Y100LY系列电动机接线方法7．低压变压器短路保护线路目前，机床的工作灯、行灯都采用低压变压器提供36V安全电压，由于灯具在使用中经常移动，极易发生短路故障，造成熔断器熔断甚至烧坏变压器。
如果使用36V小型中间继电器或36V交流接触器做变压器的通断开关，可避免烧坏变压器。
线路如图7所示。
图7 低压变压器短路保护线路工作原理：闭合S后，按下按钮SB1，变压器得电输出36V低电压，使得继电器或交流接触器KA吸合。
放松按钮SB1后，KA自锁触点使KA保持吸合，继续给变压器接通电源。
如果变压器次级发生短路故障，继电器线圈电压为零，此时KA便失电释放，将变压器电源断开，保护变压器不被破坏。
8．双速电动机2Y/2Y接线方法图8所示是2Y/2Y电动机双速定子线组的引出线接线方法。
按图8(a)连接是一种转速，按图8(b)连接得到另一种转速。
图8 双速电动机2Y/2Y接线方法9．直流电磁铁快速退磁线路直流电磁铁停电后，因有剩磁存在，有时会造成不良后果。
因此，必须设法消除剩磁。
图9中，YA是直流电磁铁线圈，KM是控制YA启停的接触器。
KM吸合时，YA通电励磁；KM复位时，YA断直流电，并进行快速退磁。
快速退磁的工作原理是：直流电磁铁断电后，交流电源通过桥式整流器和YA向电容C充电，随着电容C两端电压的不断升高，充电电流越来越小，而通过YA 的电流又是交变的，从而使电磁铁快速退磁。
电容C的容量要根据电磁铁的实际情况现场试验决定。
R为放电电阻。
图9 直流电磁铁快速退磁线路10．防止制动电磁铁延时释放线路采用交流电磁铁制动的三相异步电动机有时会因制动电磁铁延时释放，造成制动失灵。
造成电磁铁延时释放的原因是接触器的主回路电源虽被切断，但电动机由于剩磁存在，定子绕组产生感应电动势加在交流电磁铁上，使电磁铁不会立即释放。
解决方法很简单，只要在交流电磁铁线圈上串入一个交流接触器常开触点，使得断开电动机电源的同时断开电磁铁与电动机绕组线圈，即可使电磁铁立即释放。
线路参见图10。
线路中YA为制动电磁铁，在通电后，制动解除；在断电后，YA立即制动。
图10 防止制动电磁铁延时释放线路11．他励直流电动机失磁保护线路他励直流电动机励磁电路如果断开，会引起电动机超速，产生严重不良后果，因此需要进行失磁保护。
在励磁电路内，串联一个欠电流继电器KI，其常开触点接在控制电路中。
当励磁电流消失或减小到设定值时，KI释放，KI常开触点断开，切断电动机电枢电源，使电动机停转，从而避免超速现象发生，见图11。
图11 他励直流电动机失磁保护线路12．缺辅助触点的交流接触器应急接线当交流接触器的辅助触点损坏无法修复而又急需使用时，采用图12中所示的接线方法，可满足应急使用要求。
按下SB1，交流接触器KM吸合。
放松按钮SB1后，KM的触点兼作自锁触点，使接触器自锁，因此KM仍保持吸合。
图中SB2为停止按钮，在停止时，按动SB2的时间要长一点。
否则，手松开按钮后，接触器又吸合，使电动机继续运行。
这是因为电源电压虽被切断，但由于惯性的作用，电动机转子仍然转动，其定子绕组会产生感应电动势，一旦停止按钮很快复位，感应电动势直接加在接触器线圈上，使其再次吸合，电动机继续运转。
接触器线圈电压为380V时，可按图12(a)所示接线；接触器线圈电压为220V时，可按图12(b)接线。
图12(a)的接线还有缺陷，即在电动机停转时，其引出线及电动机带电，使维修不大安全。
因此，这种线路只能在应急时采用，并在维修电动机时，应断开控制电动机的总电源开关QS，这一点应特别注意。
图12 缺辅助触点的交流接触器应急接线13．加密的电动机控制线路图13 加密的电动机控制线路为防止误操作电气设备，并防止非操作人员启动某些设备开关按钮，可采用加密的电动机控制线路，如图13所示。
操作时，首先按下SB1按钮，确认无误后，再同时按下加密按钮SB3，这样控制回路才能接通，KM线圈才能吸合，电动机M才能转动起来。
而非操作人员不知其中加密按钮(加密按钮装在隐蔽处)，故不能操作此设备开关。
14．交流接触器低电压启动线路当供电电压在交流接触器吸引线圈额定电压的85%以下时，启动接触器衔铁将跳动不止，不能可靠吸合，在交流接触器的控制回路中串联一只整流管，改为直流启动交流运行，就可以避免上述问题。
交流接触器低电压启动线路如图14所示。
按下按钮SB1，经二极管VD半波整流的直流电压加在交流接触器KM线圈上，KM吸合。
其辅助触点将二极管VD短接，交流接触器投入交流运行。
图14 交流接触器低电压启动线路因为启动电流较大，所以这种线路只适用于操作不频繁的场合。
线路中，VD应选用耐压大于700V的二极管，电流要根据交流接触器线圈电流而定。
15．HF-4-81系列发电机控制线路图15 HF-4-81系列发电机控制线路HF-4-81系列发电机控制线路如图15所示，它与T2XV系列小型三相同步发电机配套。
同步发电机的励磁系统采用电复合相复励调压。
发电机端电压经线性电抗器L移相，然后与发电机负荷电路中的电流互感器5TA~7TA二次电压合成，经三相桥式整流器整流后，供发电机GS励磁自动调压。
16．单相电容电动机线路单相电容电动机启动转矩大，启动电流小，功率因数高，广泛应用于家用电器中，如电风扇、洗衣机。
为了便于维修安装，现介绍这种电动机常用的接线方法。
图16(a)为可逆控制线路，操纵开关S2，可改变电动机的转向，该线路一般用于家用洗衣机上。
图16(b)为带辅助绕组的接线线路，拨动开关S，可改变辅助绕组的抽头，即改变主绕组的实际承受电压，从而改变电动机的转速，此接线方法常用于电风扇上。
图16(c)为带电抗器调速的电容电动机接线线路。
由于电抗器绕组(其在线路中起到降压作用)的串入，调节电抗器绕组的串入量，即可改变转速。
这种方法目前广泛应用在家用电风扇线路中。
在启动电动机时一般先拨到“1”挡上，即为高挡，这时电抗器不接入线路，使电动机在全压下启动，然后再拨“2”挡或任何挡来调节电动机转速。
图16 单相电容电动机线路17．混凝土搅拌机线路锥型JZ350型搅拌机线路如图17所示，工作原理是当把水泥、砂子、石子配好料后，操作人员按下按钮2SBF后，2KMF接触器线圈得电吸合，使上料卷扬电动机2M正转，料斗送料起升。
当升到一定高度后，料斗挡铁碰撞行程开关1SQ 和2SQ，使2KMF断电释放。
这时料斗已升到预定位置，把料自动倒到搅拌机内，并自动停止上升。
此时操作人员按下下降按钮2SBR时，卷扬系统带动料斗下降，待下降到其料口与地面平齐时，挡铁碰撞行程开关3SQ，使2KMR接触器断电释放，自动停止下降，为下次上料做好准备，这时搅拌机料已备好，操作人员再按下3SB1，3KM接触器得电吸合，使供水抽水泵电动机3M运转，向搅拌机内供水，与此同时，时间继电器KT得电工作，待供水与原料成比例后(供水时间由KT时间继电器调整确定，根据原料与水的配比确定)，KT动作延时结束，从而使3KM自动释放，供水停止。
加水完毕即可实施搅拌。
按下1SBF正转按钮，1KMF得电吸合，1M正转搅拌，搅拌完毕后按下1SB停止按钮即可停止。
出料时，按下1SBR按钮，1M反转即可把混凝土泥浆自动搅拌出来。
然后按下1SB，接触器1KMR断电释放，1M停转，出料停止。
图17 混凝土搅拌机线路18．自制实用的绝缘检测器图18所示是自制的绝缘检测器线路，它既可用作线路绝缘监视，又可代替兆欧表检查电机、测电器的绝缘电阻。
当合上隔离开关QS，在相电压作用下，整个绕组和接地外壳之间的泄漏电流流过绝缘层和电阻R1、R2。
如果绝缘电阻合乎标准(即绝缘电阻值大于0．5MΩ)，则泄漏电流很小时，在R2上的电压降小于氖泡的点燃电压，Ne不亮；当任意两相或三相同时对机壳的绝缘电阻降低时，泄漏电流大增，使氖泡Ne点燃，从而可判定绝缘不合格。
图18 自制实用的绝缘检测器19．三相异步电动机改为单相运行线路如果只有单相电源和三相异步电动机供使用，可采用并联电容的方法使三相异步电动机改为单相运行。
如图19所示：图(a)为Y形接法电动机连接方法，图(b)为△形接法电动机连接方法。
为了提高启动转矩，将启动电容CQ在启动时接入线路中，在启动完毕后退出。
工作电容CG容量的计算公式CG=1950I/Ucosφ(μF)式中：I为电动机额定电流；U为单相电源电压；cosφ为电动机的功率因数。
当计算出工作电容后，启动电容选用工作电容的1~4倍。
图19 三相异步电动机改为单相运行线路20．热继电器校验台热继电器在长期通电过程中易出现热老化现象，使其动作特性改变。
要保持特性的一致性和稳定性，一个最重要的措施就是对热继电器进行定期校验。
