培训移动通信直放站系统

直放站培训资料一、直放站的定义与作用直放站是一种用于无线通信的设备，它主要起到增强信号覆盖的作用。

在一些信号较弱或者存在信号盲区的区域，直放站能够接收来自基站的信号，经过放大处理后，再发射出去，从而扩大了信号的覆盖范围，改善了通信质量。

比如说，在一些偏远的山区、地下室、大型建筑物内部等地方，由于距离基站较远或者受到建筑物遮挡等因素的影响，手机信号可能会非常微弱甚至没有信号。

这时，安装直放站就可以有效地解决这个问题，让用户能够正常地进行通信。

二、直放站的分类直放站根据其工作频段、传输方式和应用场景等不同，可以分为多种类型。

（一）按照工作频段划分1、 900MHz 直放站：主要用于 GSM 网络。

2、 1800MHz 直放站：适用于 DCS 网络。

3、 2100MHz 直放站：用于 3G 网络。

（二）按照传输方式划分1、无线直放站：通过接收和发射无线信号来实现信号放大。

2、光纤直放站：利用光纤作为传输介质，将基站信号传输到直放站进行放大。

3、移频直放站：将接收到的信号频率进行变换后再传输和放大。

（三）按照应用场景划分1、室内直放站：用于室内环境，如商场、写字楼、酒店等。

2、室外直放站：安装在室外，如山区、公路沿线等。

三、直放站的工作原理直放站的工作原理其实并不复杂。

它主要由施主天线、重发天线、低噪声放大器、功率放大器、滤波器等组成。

施主天线负责接收来自基站的信号，然后将其传输到低噪声放大器进行放大。

放大后的信号经过滤波器进行滤波处理，去除掉不需要的频率成分，只保留有用的信号。

接着，经过功率放大器进一步放大，最后通过重发天线发射出去，覆盖到信号较弱的区域。

在这个过程中，直放站需要对信号进行严格的控制和处理，以确保放大后的信号质量符合要求，不会对原有的网络造成干扰。

四、直放站的安装与调试（一）安装前的准备工作在安装直放站之前，需要进行现场勘查，了解信号覆盖的情况，确定直放站的安装位置和覆盖范围。

同时，还需要准备好所需的工具和材料，如天线、馈线、功分器、耦合器等。

移动通信直放站系统基础知识Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT√移动通信直放站系统基础知识综合覆盖系统综合覆盖系统工程材料介绍工程作业指导书工程施工规范汇编：林书沉、黄环球2004、3移动通信概述1．移动通信概述移动通信是指通信双方至少有一方在移动状态中进行信息的传输和交换。

由于广泛地利用了通信工具，替代了出差、联系工作，即可大量节约能源，又可节约大量的旅途时间，提高了社会生产、流通领域各个环节的速度和效率，创造出更多、更高的社会经济价值。

移动通信发展移动通信起始于20世纪20年代，是20世纪的重大成就之一。

在1895年发明了无线电之后，有关人士将莫尔斯电报用于船舶通信上，曾在1912年的一次海难中起到了通信作用，使得695人获救生还。

从此开始了移动通信的发展。

自20世纪70年代后期第一代蜂窝网（1G）在美国、日本和欧洲国家为公众开放使用以来，频谱资源的不足和模拟电子技术的局限性制约着蜂窝移动通信的发展。

直至1990年，泛欧数字蜂窝网正式向公众开放使用，采用数字时分多址（TDMA）技术，信道带宽200kHz,使用新的900MHz频谱，称为GSM （全球移动通信系统）系统，属于第二代蜂窝网（2G），这是具有现代网络特征的第一个全球数字蜂窝移动通信系统，从而使GSM成为世界上最流行的数字蜂窝网标准，随后，世界各国政府又联合制定了GSM的等效技术标准――DCS1800，它在1．8～2GHz上提供个人通信业务（PCS）。

1991年开始使用数字时分多址（TDMA），1993年又有基于码分多址（CDMA）的数字蜂窝移动通信系统，分别称为IS-54和IS-95。

20世纪90年代后，第二代数字蜂窝网广泛使用，数字通信技术成为大势所趋，2G除了提供移动手机互通电话外，还容许移动用户的手机或便携电脑实现数据通信。

这意味着，2G的基站可能提供这类应用的不对称传输通路，用户至基站方向的上行信息较短，而基站至用户方向的下行线路传送信息可以较长。

移动通信直放站培训教程目录概述一、移动通信基础知识1、移动通信发展史2、基本概念3、常用术语4、常用公式二、直放站选型时需注意的问题三、直放站系列产品介绍1.室外直放站产品系列A.G ZF900-III型移动通信光纤传输直放站B.G ZF900-V型无线传输直放站2.移动通信室内覆盖系统A.G ZF900-IV型移动通信光纤室内直放站B.G ZF900-VI型移动通信室内直放站四、常用故障分析概述本培训手册介绍了有关移动通信的直放站设备相关知识，同时包括在工程开通过程中所可能遇到的一些问题及其解决的方法，手册中所有内容均是由长期从事工程开通的工程师提供的宝贵经验。

由于时间仓促及水平有限，难免有错误及遗漏，望工程人员在工程实例中不吝指正，甚为感谢！一、基础理论知识1、移动通信发展史1.1、移动通信发展史移动通信的发展经历了以下几个阶段：20-30年代警车无线调度电话，使用2MHZ频点。

40-50年代人工接续的移动电话，单工工作方式，使用频段为150-450MHZ，因频带较少，用户受到限制。

60年代自动拨号移动电话，全双工工作方式，使用频段为150-450MHZ 。

时开始研究800 MHZ频段的应用。

70年代早期蜂窝移动电话系统。

80年代现代窝移动电话系统，使用频段为800~900MHZ，全自动拨号，全双工工作具有越区频道转换、自动漫游通信功能。

频谱利用率、系统容量及话音质量都有明显的提高。

90年代数字蜂窝移动通信及卫星移动通信。

80年代发展起来的现代蜂窝移动电话系统，人们把它称为第一代移动通信系统。

其主体技术是模拟调频、频分多址，主要业务是电话。

代表这一系统的有美国的AMPS，英国的TACS等。

模拟系统的主要缺点是：频谱利用率低、不能与ISDN兼容、保密性差及移动终端进一步小型化、低功耗、低价格的难度大，且体体制混乱、扩容难。

第二代移动通信以数字传输、时分多址（TDMA）为主体技术。

目前国际上已进入商用和准备进入商用的数字蜂窝系统有欧洲的GSM、美国的DAMPS等。

一、直放机用途在无线通讯中，发射机的功率是有限的，接收机的灵敏度也是有限的。

当某个区域的信号大到一定程度时，可以被接收机接收而成为有用信号；当信号的小到一定程度，接收机将无法识别其中的有用住处，这些小信号将成为无用的噪声。

在移动通讯网中，不同功率的基站信号能覆盖不同的地理范围。

所谓覆盖，是指移动台能够与基站进行正确无线通信的地理范围。

实际上，射频电波传播时，即使使用复杂的天线系统，由于地形、建筑物的阻挡或屏蔽以及基站距离等因素的影响，使得一些地区覆盖不到或覆盖不良，这就是所谓的“盲区”。

较易成为盲区的地域环境如下：地铁、隧道、峡谷、大型建筑物内、地下停车场、边缘郊县等。

当人口密集区的覆盖问题得到解决后，这些地方就显得比较重要，希望能够得到覆盖。

为了解决这类问题，再设一个基站也是可以的，但由于用户不多，而基站的投入较高，从而显得没有必要。

当然，为了解决这类问题，也可采用一种对射频信号直接进行放大的移动通信直放站，即：对所接收的某一施主基站的信号进行非变频放大后再发射出去进行覆盖，同时将直放站覆盖区内移动台的信号进行非变频放大后再转发给基站。

这样，一方面消除了数字或模拟蜂窝移动电话系统及集群无线通讯系统在覆盖区内的盲点或微弱信号区域；另一方面将施主基站信号引伸到原覆盖区以外其它城镇，工矿企业或高速公路等区域，延伸了基站的覆盖区域。

二、 我国移动通讯频段划分CDMA 或GSM 系统均采用频分双工方案（FDD ）。

不管是GSM 还是CDMA ，上行频段与下行频段相应载波频差规定为45MHz 。

图1 我国移动通讯频段划分图885~909MHz 上行930~954 MHz 下行 909~915MHz 上行954~960 MHz 下行 825~835MHz 上行870~880 MHz 下行中国移动中国联通中国联通行行行行行行行行行行三、移动通信直放机分类1．按功能对直放机分类A、宽带直放机宽带直放机的带宽为整个GSM或CDMA系统频段。

移动通信直放站系统基础知识培训资料之移动通信直放站系统基础知识二O O 四年三月目录一、移动通信概述二、GSM数字移动通信三、CDMA数字移动通信四、PHS通信系统五、射频、光纤、网络知识Sunnada工程技术培训书籍√移动通信直放站系统基础知识综合覆盖系统综合覆盖系统工程材料介绍工程作业指导书工程施工规范汇编：林书沉、黄环球2004、3移动通信概述1．移动通信概述移动通信是指通信双方至少有一方在移动状态中进行信息的传输和交换。

由于广泛地利用了通信工具，替代了出差、联系工作，即可大量节约能源，又可节约大量的旅途时间，提高了社会生产、流通领域各个环节的速度和效率，创造出更多、更高的社会经济价值。

1.1移动通信发展移动通信起始于20世纪20年代，是20世纪的重大成就之一。

在1895年发明了无线电之后，有关人士将莫尔斯电报用于船舶通信上，曾在1912年的一次海难中起到了通信作用，使得695人获救生还。

从此开始了移动通信的发展。

自20世纪70年代后期第一代蜂窝网（1G）在美国、日本和欧洲国家为公众开放使用以来，频谱资源的不足和模拟电子技术的局限性制约着蜂窝移动通信的发展。

直至1990年，泛欧数字蜂窝网正式向公众开放使用，采用数字时分多址（TDMA）技术，信道带宽200kHz,使用新的900MHz频谱，称为GSM（全球移动通信系统）系统，属于第二代蜂窝网（2G），这是具有现代网络特征的第一个全球数字蜂窝移动通信系统，从而使GSM成为世界上最流行的数字蜂窝网标准，随后，世界各国政府又联合制定了GSM的等效技术标准――DCS1800，它在1．8～2GHz上提供个人通信业务（PCS）。

1991年开始使用数字时分多址（TDMA），1993年又有基于码分多址（CDMA）的数字蜂窝移动通信系统，分别称为IS-54和IS-95。

20世纪90年代后，第二代数字蜂窝网广泛使用，数字通信技术成为大势所趋，2G除了提供移动手机互通电话外，还容许移动用户的手机或便携电脑实现数据通信。

移动通信直放站技术培训资料中级江西省先创通信技术有限公司20０5-3一、移动通信网络基础知识移动通信:指利用无线信道进行移动体之间或移动体与固定体之间的相互通信。

通信网的三个基本要素是:终端、传输系统和交换系统。

模拟通信网(频分制）：终端、传输和交换系统都是以模拟方式实现的通信网。

数字通信网（时分制)：终端、传输和交换系统都是以数字方式实现的通信网。

ＴＤＭＡ:时分多址数字移动通信。

利用时间分割的方法实现多址通信。

ＣDＭA:码分多址数字移动通信。

利用不同编码的方法实现多址通信。

信道:传输信号的通道。

基站（BS）：又称无线基地站/基地站。

是一套为无线小区（通常是一个全向或三个扇形小区)服务的设备。

基站在呼叫处理过程中处于主导地位，呼叫处理过程包括三个主要内容:1、在控制信道中对移动台的控制,提供系统参数常用信息；2、对移动台入网提供支持;3、在话音信道中对移动台加以控制。

蜂窝：用正六边形无线小区(又称蜂窝小区）邻接构成的整个通信面状服务区的形状很象蜂窝，故形象地称为蜂窝状网（Cｅｌlｕlar Sｙsｔem）,也称为蜂窝移动通信网。

盲区:①无基站下行信号或下行信号微弱,小于－95dBm的区域.②下行信号电平良好,上行信号微弱的地方.③下行信号电平良好,但接收的下行信号中有多个基站信号,信号强度相差不大时,也可认定为盲区.施主天线：对着基站方向，接收基站下行信号的天线,也叫前向天线重发天线：对着移动台方向发射基站下行信号，对欲覆盖区进行信号覆盖的天线,也叫反向天线。

二、体制介绍●GSM(Glｏbal System Mobiｌe）技术:为1992年欧洲标准化委员会统一推出的标准,它采用数字通信技术，统一的网络标准，使通信质量得以保证,并可以开发出更多的新业务供用户使用。

ＧSＭ移动通信网的传输速度为9．6Ｋ/s。

目前,全球的GSＭ移动用户已经超过5亿,覆盖了１/12的人口，GSM技术在世界数字移动电话领域所占的比例已经超过70%。

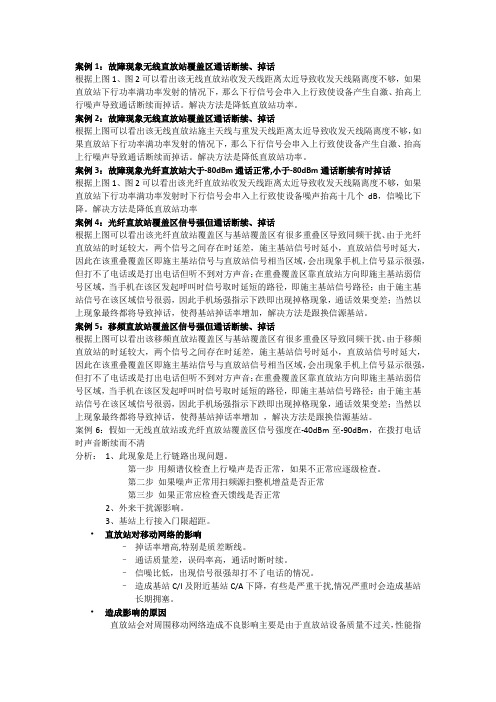

案例1：故障现象无线直放站覆盖区通话断续、掉话根据上图1、图2可以看出该无线直放站收发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射的情况下，那么下行信号会串入上行致使设备产生自激、抬高上行噪声导致通话断续而掉话。

解决方法是降低直放站功率。

案例2：故障现象无线直放站覆盖区通话断续、掉话根据上图可以看出该无线直放站施主天线与重发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射的情况下，那么下行信号会串入上行致使设备产生自激、抬高上行噪声导致通话断续而掉话。

解决方法是降低直放站功率。

案例3：故障现象光纤直放站大于-80dBm通话正常,小于-80dBm通话断续有时掉话根据上图1、图2可以看出该光纤直放站收发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射时下行信号会串入上行致使设备噪声抬高十几个dB，信噪比下降。

解决方法是降低直放站功率案例4：光纤直放站覆盖区信号强但通话断续、掉话根据上图可以看出该光纤直放站覆盖区与基站覆盖区有很多重叠区导致同频干扰、由于光纤直放站的时延较大，两个信号之间存在时延差，施主基站信号时延小，直放站信号时延大，因此在该重叠覆盖区即施主基站信号与直放站信号相当区域，会出现象手机上信号显示很强，但打不了电话或是打出电话但听不到对方声音；在重叠覆盖区靠直放站方向即施主基站弱信号区域，当手机在该区发起呼叫时信号取时延短的路径，即施主基站信号路径；由于施主基站信号在该区域信号很弱，因此手机场强指示下跌即出现掉格现象，通话效果变差；当然以上现象最终都将导致掉话，使得基站掉话率增加，解决方法是跟换信源基站。

案例5：移频直放站覆盖区信号强但通话断续、掉话根据上图可以看出该移频直放站覆盖区与基站覆盖区有很多重叠区导致同频干扰、由于移频直放站的时延较大，两个信号之间存在时延差，施主基站信号时延小，直放站信号时延大，因此在该重叠覆盖区即施主基站信号与直放站信号相当区域，会出现象手机上信号显示很强，但打不了电话或是打出电话但听不到对方声音；在重叠覆盖区靠直放站方向即施主基站弱信号区域，当手机在该区发起呼叫时信号取时延短的路径，即施主基站信号路径；由于施主基站信号在该区域信号很弱，因此手机场强指示下跌即出现掉格现象，通话效果变差；当然以上现象最终都将导致掉话，使得基站掉话率增加，解决方法是跟换信源基站。

福州三元达通讯设备有限公司二O O 四年三月目录一、移动通信概述二、GSM数字移动通信三、CDMA数字移动通信四、PHS通信系统五、射频、光纤、网络知识Sunnada工程技术培训书籍√移动通信直放站系统基础知识❑综合覆盖系统❑综合覆盖系统工程材料介绍❑工程作业指导书❑工程施工规范汇编：林书沉、黄环球2004、3移动通信概述1．移动通信概述移动通信是指通信双方至少有一方在移动状态中进行信息的传输和交换。

由于广泛地利用了通信工具，替代了出差、联系工作，即可大量节约能源，又可节约大量的旅途时间，提高了社会生产、流通领域各个环节的速度和效率，创造出更多、更高的社会经济价值。

1.1移动通信发展移动通信起始于20世纪20年代，是20世纪的重大成就之一。

在1895年发明了无线电之后，有关人士将莫尔斯电报用于船舶通信上，曾在1912年的一次海难中起到了通信作用，使得695人获救生还。

从此开始了移动通信的发展。

自20世纪70年代后期第一代蜂窝网（1G）在美国、日本和欧洲国家为公众开放使用以来，频谱资源的不足和模拟电子技术的局限性制约着蜂窝移动通信的发展。

直至1990年，泛欧数字蜂窝网正式向公众开放使用，采用数字时分多址（TDMA）技术，信道带宽200kHz,使用新的900MHz频谱，称为GSM（全球移动通信系统）系统，属于第二代蜂窝网（2G），这是具有现代网络特征的第一个全球数字蜂窝移动通信系统，从而使GSM成为世界上最流行的数字蜂窝网标准，随后，世界各国政府又联合制定了GSM的等效技术标准――DCS1800，它在1．8～2GHz上提供个人通信业务（PCS）。

1991年开始使用数字时分多址（TDMA），1993年又有基于码分多址（CDMA）的数字蜂窝移动通信系统，分别称为IS-54和IS-95。

20世纪90年代后，第二代数字蜂窝网广泛使用，数字通信技术成为大势所趋，2G除了提供移动手机互通电话外，还容许移动用户的手机或便携电脑实现数据通信。

培训移动通信直放站系统移动通信直放站系统（Mobile Communication Repeater System），简称MCRS，是一种集成传输、射频放大、信号处理和控制的移动通信网络扩容技术。

随着移动通信系统用户数量的不断增加，扩容已经成为一个不能回避的现实问题。

移动通信直放站系统就是解决这一问题的有效手段之一。

MCRS是一个完整的系统，它由多个单元组成，包括信号接收单元、信号放大单元、信号过滤单元以及控制单元。

其核心部件是射频放大器，通过对信号进行特定的放大处理来提高信号质量和传输距离，从而补充移动通信系统的容量。

MCRS的工作原理类似于中继器，接收到来自基站的信号后，在系统内转发信号，达到扩容的目的。

培训移动通信直放站系统，就是让用户深入了解和掌握这种技术的方法和操作。

在培训中，学员除了了解MCRS的基本原理、工作模式、结构组成和技术指标等，还要学会如何安装、调试、运行和维护MCRS。

具体来说，培训内容包括以下几个方面：1. MCRS的基础知识。

学员需要了解MCRS的产生背景、特点和优势，以及与其他扩容技术的比较。

此外，还需了解MCRS的工作原理、物理结构、组成要素和技术指标等。

2. MCRS的安装调试。

学员需要学会MCRS的安装位置、安装方法、连接模式和安全注意事项等，进而掌握信号衰减、干扰消除、回音消除等调试技术。

3. MCRS的运行管理。

学员需要了解MCRS的常见故障，以及相应的排除方法。

同时还需要学习MCRS的运行监控、指标评估和报表输出等管理技术。

4. MCRS的维护保养。

学员需要学会维护MCRS的各个组成单元，对其进行定期检测、清洁、保养等。

同时，还需要学会应对紧急情况，及时进行故障排除和修复工作。

总之，培训移动通信直放站系统是一项非常有意义的任务，它可以加强移动通信人员的技术实力，并为移动通信系统的扩容提供有力支持。

需要注意的是，在实践操作中，要时刻注意安全、保护设备，确保工作顺利进行。

移动通信直放站一、直放站概述1. 直放站的定义直放站（中继器）是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备，其基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行路中，覆盖区域的移动手机信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机之间的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定值）、低噪声系数(NF)、整机可靠性、良好的技术服务等。

使用直放站可以实现“小容量、大覆盖”，而且其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，用来提高通信质量，解决掉话等问题。

2.直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。

GSM直放站是为消除GSM900MHz/1800MHz频段移动通信网的小围信号盲区或弱信号区而设计生产的通信设备。

被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。

项目培训（直放站工作原理及优化）直放站工作原理及优化鉴于今年省挪移公司对一类CQT点的指标极其重视，挪移公司对一类CQT点直接领导挂帅，由于部份一类点已安装直放站覆盖，且存在设备运行不稳定性，故本月项目结合实际，进行直放站优化培训，以期在日常测试过程中能充分利用掌握知识来解决问题，维持辖区内一类CQT点较高的指标水平。

一、 直放站的概念直放站，即是用于对无线信号进行中继放大转发的设备。

在挪移网络中，直放站是对宏基站的信号进行放大，而不是放大微蜂窝之类的信号。

在这里就存在一个“施主小区”的概念，所谓施主小区，即是信号被直放站进行放大的小区。

二、 直放站的用途在挪移通信网络中，可以通过使用各类直放站解决边远道路、小住宅区以及室内覆盖盲区，扩大覆盖范围。

特殊是这一两年起，直放站得到了迅速地发展。

现在，通过安装直放站以解决覆盖的场所普通是：高楼电梯、酒吧、娱乐广场、商场、酒店、工厂、有小段盲区的公路、铁路或者隧道以及小住宅区。

三、 直放站的分类直放站可以是室内安装，也可以是室外安装。

对于道路或者小村庄，直放站就是室外安装；而市区、城镇中的直放站基本是室内安装。

从类型上讲，直放站分选频直放站和宽带直放站。

选频直放站有2选频、4选频、6选频和最多8选频；而宽带直放站可以是整个900频段的放大，也可以是900频段中的某一频段。

选频直放站的价格与多少选频是相关的，2选频是最便宜的，而多选频则越贵。

所以，选取选频直放站时要考虑用户类型、话务量以及施主小区的频点数。

直放站，还分大功率和小功率的。

对于高楼电梯、大商场或者其它较大面积的室内覆盖，由于分布系统大、损耗多，所以普通需要33dBm满功率输出的直放站；而对于小酒吧之类，则可以是低功率的。

四、 直放站的组成普通来说，直放站包括：直放机、与BTS联系的天线、与MS联系的天线以及天线与直放机连接的馈线。

与BTS联系的天线，有八木天线和角反射天线。

在城区中，由于施主小区信号较强，所以普通是安装八木天线；而对于公路、铁路或者隧道，则是角反射天线，因为角反射天线有两个好处，有较强的方向性和较大的增益。
