直放站培训

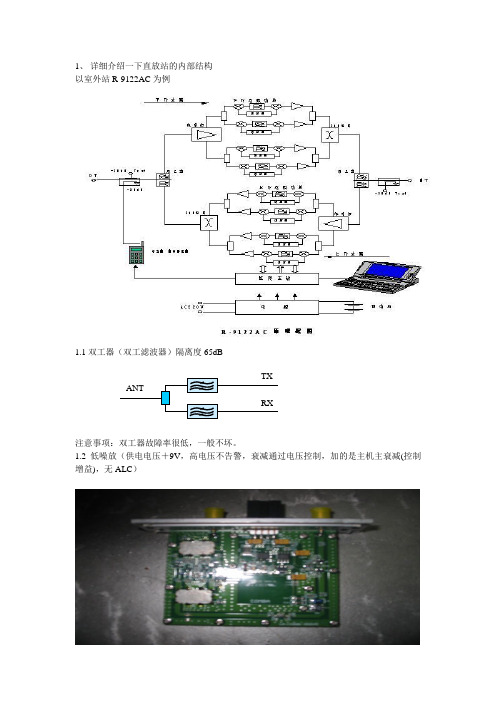

1、详细介绍一下直放站的内部结构以室外站R-9122AC为例1.1双工器（双工滤波器）隔离度65dBTXANTRX注意事项：双工器故障率很低，一般不坏。

1.2低噪放（供电电压＋9V，高电压不告警，衰减通过电压控制，加的是主机主衰减(控制增益)，无ALC）注意事项：低噪放LA-1439C1SS00和LA-1435C1SS00内部可能有质量差的放大管（老机器内）需要返修。

上行低噪放容易出现误告警，解决办法是与下行低噪放互换，如增益正常，剪断低噪放告警线。

1.3选频模块（供电电压＋9V，高电压不告警，衰减通过电压控制，加的是主机辅助衰减（控制主机上下行噪声），有ALC）注意事项：最常见故障为失锁，需返修。

1.4功放模块（供电电压＋9V和＋24V，高电压不告警，无法通过软件加衰减，有ALC）注意事项：常见故障为隔离器坏，放大管坏，需返修。

笔记本读数会因功率检测电路的检测点不同而与主机的实际输出不相符。

1.5监控主板（提供低噪放A TT电压，控制选频电压，储存监控信息等）注意事项：常见故障为芯片坏，可直接更换芯片并下载相应的芯片软件即可。

另外少量无法提供ATT电压，导致ATT衰减为最大，主机表现为无输出，可用万用表测量低噪放ATT 处电压（一般无衰减时为5V左右）来判断。

需返修。

1.6电源模块注意事项：AC为交流220V告警，DC为直流告警，OFF为9V开关。

特别注意：部分电源模块MODEM供电电压不是12V，而是24V，不要将这种电源模块换到移频站上使用，因为移频站的MODEM电压不但提供给猫用，而且提供给晶振模块用。

如不慎换上了，会烧坏晶振，主机将无法使用。

2、告警简介2.1门禁告警门禁告警是与电源无关的告警,当设备处在电源掉电告警、电源故障告警或电源软关机时，不影响对门禁告警状态的监测。

高电平为告警，此时门禁开关处于常闭端；低电平为正常，此时门禁开关处于常开端；高电平输入范围：+4V～+5V。

低电平输入范围：+0V～+0.8V。

直放站系列培训教程直放站（Landing Page）是指通过点击广告等方式进入的网页，用于引导访问者进行特定的行动或转化。

直放站的设计和优化可以直接影响用户转化率和广告效果，因此，掌握直放站的设计原则和优化技巧是广告从业人员的必备能力。

本文将为大家介绍直放站的设计原则、优化技巧以及常见错误，并提供一些实用的培训教程，帮助大家提升直放站的转化效果。

一、直放站设计原则1.简洁明了：直放站应该简洁明了，突出主要信息，便于访问者快速获取关键信息并进行行动。

2.与广告一致：直放站的设计和广告应保持一致，包括颜色、创意、文案等，以保证访问者的流畅体验。

3.重点突出：在直放站中，重要的信息和行动按钮应该被放置在容易被访问者注意到的位置，例如页面上方、屏幕中央等。

4.手机优先：由于移动设备的使用量不断增加，直放站的设计应以手机用户为主，保证在小屏幕上的良好视觉效果和用户体验。

二、直放站优化技巧1.追踪数据：通过工具如谷歌分析等，追踪直放站的数据，包括访问量、转化率、访问路径等，以便优化和改进直放站的设计。

2.A/B测试：采用A/B测试的方法，对直放站的不同版本进行比较，找出最优的设计和布局。

3. 清晰的CTA按钮：CTA（Call-to-Action）按钮是直放站的重要组成部分，应该采用醒目的颜色、清晰的文字，吸引访问者进行行动。

4.高质量的内容：在直放站中提供高质量的内容，例如产品说明、案例分析等，增强访问者的信任感和转化意愿。

5.快速加载速度：直放站的加载速度直接影响用户体验和转化率，应该尽量减少页面元素和优化页面代码，提高加载速度。

6.移动友好：由于移动设备的普及，直放站的设计应该适应各种屏幕尺寸和操作习惯，保证在移动设备上的友好体验。

三、常见错误1.过多的内容：直放站的目的是引导用户进行特定的转化，过多的内容会分散用户的注意力，降低转化率。

2.不清晰的CTA按钮：CTA按钮应该清晰明了，让用户一目了然地知道应该点击哪里进行转化。

GSM 光纤直放站简明培训教材第一章系统概述1.1系统组成1.1.1系统框图1.1.2系统工作原理光纤直放站主要由光纤近端机、光纤、光纤远端机等几个部分组成。

近端机和远端机都包括射频单元(RF单元)和光单元。

无线信号从基站中耦合出来后，进入光近端机，通过电光转换，电信号转变为光信号，从光近端机输入至光纤，经过光纤传输到光远端机，光远端机把光信号转变为电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。

上行链路的工作原理一样，手机发射的信号通过接收天线至远端机，再到近端机，回到基站。

1.2主机结构光纤近端机内部模块分析光纤远端机内部模块分析1.3系统优缺点1.3.1优点(1) 工作稳定，覆盖效果好；(2) 设计和施工更为灵活；(3) 可全向覆盖, 干扰少；(4) 不存在隔离度的问题，可提高增益而不会自激，有利于加大下行信号发射功率； （5）可采用1AnB串联组网方式节约近端单元的投资；（6）采用波分复用的方式，近端设备和远端设备之间的双向信号传输共用同一根光纤或叠加话路，减少占用光纤资源。

1.3.2缺点相对于无线直放站而言，光纤直放站主要有投资大、需要架设杆路、占用传输资源、工期长且控制不好容易导致同频干扰等缺点。

第二章勘测设计在设计一个光纤直放站的覆盖区域时，需要掌握一个基本原则和三个相互制约的要素。

原则：设法使上行和下行信道的系统余量相等，从而保证上、下行信道的通信距离、话音质量和通信可靠性大体相同。

要素：①覆盖半径，②话音质量，②通信可靠性勘测内容：施主基站名称、经纬度施主基站的CID、BCCH和TCH施主扇区的输出功率及其天馈情况施主基站在覆盖区的信号强度、是否能直视勘测站点名称、经纬度勘测站点距施主基站的直线距离或光缆传输距离勘测站点基本环境、覆盖区域范围勘测站点电源、接地描述勘察站点是否在雷区建议安装方式、估算馈线长度建议选用天线类型2.1建站基本要求1）光纤直放站A、B端之间要具备光路且光路长度要小于20公里用户提供两根空光纤时，一根传输下行信号，另一根传输上行信号，上下行光载波波长可任选（1.31μm,1.55μm）；用户只提供一根空光纤时，上下行信号光载波使用波分复用的发式(比如上行用1.31μm，下行只能用1.55μm)，A、B端各需一个波分复用器。

案例1：故障现象无线直放站覆盖区通话断续、掉话根据上图1、图2可以看出该无线直放站收发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射的情况下，那么下行信号会串入上行致使设备产生自激、抬高上行噪声导致通话断续而掉话。

解决方法是降低直放站功率。

案例2：故障现象无线直放站覆盖区通话断续、掉话根据上图可以看出该无线直放站施主天线与重发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射的情况下，那么下行信号会串入上行致使设备产生自激、抬高上行噪声导致通话断续而掉话。

解决方法是降低直放站功率。

案例3：故障现象光纤直放站大于-80dBm通话正常,小于-80dBm通话断续有时掉话根据上图1、图2可以看出该光纤直放站收发天线距离太近导致收发天线隔离度不够，如果直放站下行功率满功率发射时下行信号会串入上行致使设备噪声抬高十几个dB，信噪比下降。

解决方法是降低直放站功率案例4：光纤直放站覆盖区信号强但通话断续、掉话根据上图可以看出该光纤直放站覆盖区与基站覆盖区有很多重叠区导致同频干扰、由于光纤直放站的时延较大，两个信号之间存在时延差，施主基站信号时延小，直放站信号时延大，因此在该重叠覆盖区即施主基站信号与直放站信号相当区域，会出现象手机上信号显示很强，但打不了电话或是打出电话但听不到对方声音；在重叠覆盖区靠直放站方向即施主基站弱信号区域，当手机在该区发起呼叫时信号取时延短的路径，即施主基站信号路径；由于施主基站信号在该区域信号很弱，因此手机场强指示下跌即出现掉格现象，通话效果变差；当然以上现象最终都将导致掉话，使得基站掉话率增加，解决方法是跟换信源基站。

案例5：移频直放站覆盖区信号强但通话断续、掉话根据上图可以看出该移频直放站覆盖区与基站覆盖区有很多重叠区导致同频干扰、由于移频直放站的时延较大，两个信号之间存在时延差，施主基站信号时延小，直放站信号时延大，因此在该重叠覆盖区即施主基站信号与直放站信号相当区域，会出现象手机上信号显示很强，但打不了电话或是打出电话但听不到对方声音；在重叠覆盖区靠直放站方向即施主基站弱信号区域，当手机在该区发起呼叫时信号取时延短的路径，即施主基站信号路径；由于施主基站信号在该区域信号很弱，因此手机场强指示下跌即出现掉格现象，通话效果变差；当然以上现象最终都将导致掉话，使得基站掉话率增加，解决方法是跟换信源基站。

光纤直放站培训资料目录一、系统概述 (1)二、远端机 (3)2.1 远端机各组成部分 (4)2.1.1光模块 (4)2.1.2下行468M前置 (4)2.1.3下行458M前置 (6)2.1.4上行458M前置 (7)2.1.5 检测控制板 (9)2.1.6电源部分 (11)2.1.7远端机指标设置 (11)三、近端机 (15)3.1近端机各组成部分 (17)3.1.1光模块 (17)3.1．2功分器 (17)3.1.3控制板 (17)四、网管 (19)4.1 网管通道 (19)4.2 网管操作 (20)五、现场开通 (21)六、故障处理 (22)端机转换后传回车站电台。

实现车站与隧道内的机车之间的异频半双工通讯。

技术指标频率范围：下行： 467—469MHZ457—459MHZ上行： 457—459MHZ中心频率：下行： 468MHZ458MHZ上行： 458MHZ门限开启电平: 下行：－30± 1dBmW上行：－85± 1dBmW标称输入电平: 下行：-23±1 dBmW上行：－75± 1dBmW标称输出: 下行：+37±1 dBmW上行：－5± 1dBmW标称增益: 60± 1 dB60± 1 dBAGC起控电平: 下行：-23± 1dBmW上行：-70± 1dBmWAGC控制范围: 不小于30 dB三阶互调衰减: 不小于30 dB频率响应: 带内波动不大于 3 dB带外抑制: 中心频率 3 MHz外抑制不小于 40 dB 接收光波长: 1550nm最小接收光功率:-15dBm发射光波长: 1310nm发射光功率:3± 1dBmW二、远端机整机方框图远端机组成:光模块，下行468M前置放大器，下行458M前置放大器，上行458M前置放大器，功放，检测控制板，开关，双工器，检测电台，耦合器等组成。

数字光纤直放站培训资料2数字光纤直放站培训资料2一、Fiber Optic Direct Broadcasting Station Overview1、光纤直播站概述光纤直播站是专门为电视台、广播电台和有线电视系统进行广播节目的一种广播发射机。

光纤直播站由光纤发射站和光纤接收站组成。

光纤发射站包括广播信号源、滤波器、高频放大器、光发射机和天线;光纤接收站包括光接收机、低频放大器和天线。

2、Fiber Optic Direct Broadcasting Station Working Principle2、光纤直播站工作原理The optical fiber direct broadcasting station transmits and receives radio and television signals through high-speed optical fiber cables.The radio and television signals are converted into digital signals for transmission by means of modulation of the frequency source in the optical fiber transmittingterminal.These signals are sent to the optical fiber transmission terminal with a certain frequency;At the receiving end, the optical receiving terminal recovers the digital signals from the optical fiber and converts them into the corresponding analog radio and television signals after frequency conversion and demodulation.光纤直播站通过高速光纤电缆传输和接收无线电和电视信号。

移动通信直放站一、直放站概述1. 直放站的定义直放站（中继器）是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备，其基本功能就是一个射频信号功率增强器。

直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。

在上行路中，覆盖区域的移动手机信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机之间的信号传递。

直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定值）、低噪声系数(NF)、整机可靠性、良好的技术服务等。

使用直放站可以实现“小容量、大覆盖”，而且其造价远远低于有同样效果的微蜂窝系统。

直放站是解决通信网络延伸覆盖能力的一种优选方案。

它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，用来提高通信质量，解决掉话等问题。

2.直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。

(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。

GSM直放站是为消除GSM900MHz/1800MHz频段移动通信网的小围信号盲区或弱信号区而设计生产的通信设备。

被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。

项目培训（直放站工作原理及优化）直放站工作原理及优化鉴于今年省挪移公司对一类CQT点的指标极其重视，挪移公司对一类CQT点直接领导挂帅，由于部份一类点已安装直放站覆盖，且存在设备运行不稳定性，故本月项目结合实际，进行直放站优化培训，以期在日常测试过程中能充分利用掌握知识来解决问题，维持辖区内一类CQT点较高的指标水平。

一、 直放站的概念直放站，即是用于对无线信号进行中继放大转发的设备。

在挪移网络中，直放站是对宏基站的信号进行放大，而不是放大微蜂窝之类的信号。

在这里就存在一个“施主小区”的概念，所谓施主小区，即是信号被直放站进行放大的小区。

二、 直放站的用途在挪移通信网络中，可以通过使用各类直放站解决边远道路、小住宅区以及室内覆盖盲区，扩大覆盖范围。

特殊是这一两年起，直放站得到了迅速地发展。

现在，通过安装直放站以解决覆盖的场所普通是：高楼电梯、酒吧、娱乐广场、商场、酒店、工厂、有小段盲区的公路、铁路或者隧道以及小住宅区。

三、 直放站的分类直放站可以是室内安装，也可以是室外安装。

对于道路或者小村庄，直放站就是室外安装；而市区、城镇中的直放站基本是室内安装。

从类型上讲，直放站分选频直放站和宽带直放站。

选频直放站有2选频、4选频、6选频和最多8选频；而宽带直放站可以是整个900频段的放大，也可以是900频段中的某一频段。

选频直放站的价格与多少选频是相关的，2选频是最便宜的，而多选频则越贵。

所以，选取选频直放站时要考虑用户类型、话务量以及施主小区的频点数。

直放站，还分大功率和小功率的。

对于高楼电梯、大商场或者其它较大面积的室内覆盖，由于分布系统大、损耗多，所以普通需要33dBm满功率输出的直放站；而对于小酒吧之类，则可以是低功率的。

四、 直放站的组成普通来说，直放站包括：直放机、与BTS联系的天线、与MS联系的天线以及天线与直放机连接的馈线。

与BTS联系的天线，有八木天线和角反射天线。

在城区中，由于施主小区信号较强，所以普通是安装八木天线；而对于公路、铁路或者隧道，则是角反射天线，因为角反射天线有两个好处，有较强的方向性和较大的增益。
