叉车万向传动装置的维修正式版

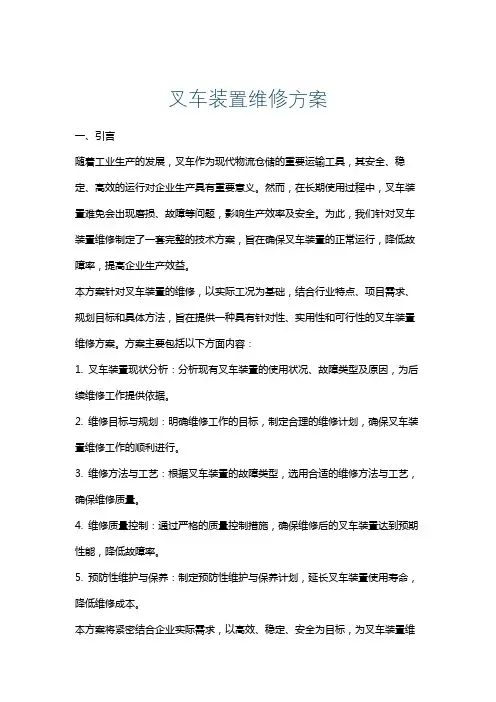

叉车装置维修方案一、引言随着工业生产的发展，叉车作为现代物流仓储的重要运输工具，其安全、稳定、高效的运行对企业生产具有重要意义。

然而，在长期使用过程中，叉车装置难免会出现磨损、故障等问题，影响生产效率及安全。

为此，我们针对叉车装置维修制定了一套完整的技术方案，旨在确保叉车装置的正常运行，降低故障率，提高企业生产效益。

本方案针对叉车装置的维修，以实际工况为基础，结合行业特点、项目需求、规划目标和具体方法，旨在提供一种具有针对性、实用性和可行性的叉车装置维修方案。

方案主要包括以下方面内容：1. 叉车装置现状分析：分析现有叉车装置的使用状况、故障类型及原因，为后续维修工作提供依据。

2. 维修目标与规划：明确维修工作的目标，制定合理的维修计划，确保叉车装置维修工作的顺利进行。

3. 维修方法与工艺：根据叉车装置的故障类型，选用合适的维修方法与工艺，确保维修质量。

4. 维修质量控制：通过严格的质量控制措施，确保维修后的叉车装置达到预期性能，降低故障率。

5. 预防性维护与保养：制定预防性维护与保养计划，延长叉车装置使用寿命，降低维修成本。

本方案将紧密结合企业实际需求，以高效、稳定、安全为目标，为叉车装置维修提供有力保障。

通过实施本方案，有望提高叉车装置的运行效率，降低企业生产成本，确保生产安全。

希望相关部门和人员认真执行本方案，共同推进叉车装置维修工作的顺利进行。

二、目标设定与需求分析为确保叉车装置维修方案的有效实施，我们设定以下具体目标，并结合实际需求进行分析：1. 维修目标：- 降低叉车装置故障率：通过维修，使故障率较维修前降低至少50%。

- 提高维修效率：缩短维修周期，提高维修效率，确保生产需求得到及时满足。

- 保证维修质量：确保维修后的叉车装置性能稳定，使用寿命得到延长。

2. 需求分析：- 故障排查：针对叉车装置的常见故障进行系统排查，找出故障原因，为维修提供准确指导。

- 零部件更换：根据叉车装置的磨损程度，及时更换磨损严重的零部件，确保叉车装置正常运行。

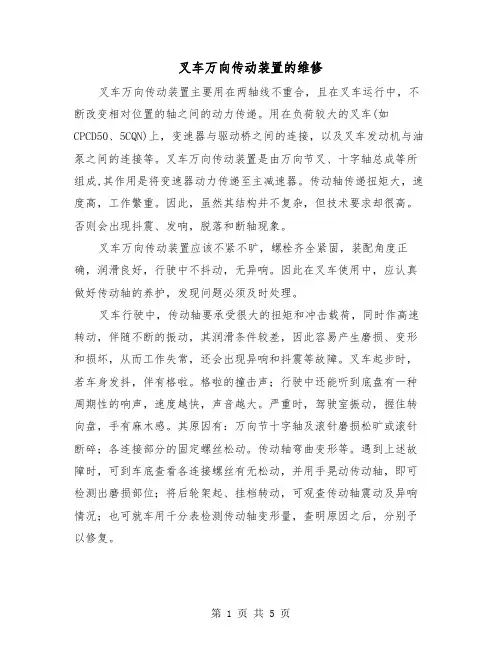

叉车万向传动装置的维修叉车万向传动装置主要用在两轴线不重合，且在叉车运行中，不断改变相对位置的轴之间的动力传递。

用在负荷较大的叉车(如CPCD50、5CQN)上，变速器与驱动桥之间的连接，以及叉车发动机与油泵之间的连接等。

叉车万向传动装置是由万向节叉、十字轴总成等所组成,其作用是将变速器动力传递至主减速器。

传动轴传递扭矩大，速度高，工作繁重。

因此，虽然其结构并不复杂，但技术要求却很高。

否则会出现抖震、发响，脱落和断轴现象。

叉车万向传动装置应该不紧不旷，螺栓齐全紧固，装配角度正确，润滑良好，行驶中不抖动，无异响。

因此在叉车使用中，应认真做好传动轴的养护，发现问题必须及时处理。

叉车行驶中，传动轴要承受很大的扭矩和冲击载荷，同时作高速转动，伴随不断的振动，其润滑条件较差，因此容易产生磨损、变形和损坏，从而工作失常，还会出现异响和抖震等故障。

叉车起步时，若车身发抖，伴有格啦。

格啦的撞击声；行驶中还能听到底盘有一种周期性的响声，速度越快，声音越大。

严重时，驾驶室振动，握住转向盘，手有麻木感。

其原因有：万向节十字轴及滚针磨损松旷或滚针断碎；各连接部分的固定螺丝松动。

传动轴弯曲变形等。

遇到上述故障时，可到车底查看各连接螺丝有无松动，并用手晃动传动轴，即可检测出磨损部位；将后轮架起、挂档转动，可观查传动轴震动及异响情况；也可就车用千分表检测传动轴变形量，查明原因之后，分别予以修复。

传动轴总成动平衡状态一旦破坏，会在工作中受离心力造成的附加动载荷作用，易产生弯曲变形，引起传动轴振动噪声，增大动载荷，传动效率下降，加速零件的损坏。

使用中传动轴意外撞击，拆装时敲击变形，堆焊后零件的相互位置精度破坏等等，均将使传动轴总成的旋转质量中心偏离旋转轴线，破坏其平衡性能。

养护时，要对十字轴承加注润滑脂；检查十字轴承有无松旷时、将变速器挂空档，松开驻车制动器，双手紧握传动轴轴管，左右用力急剧转动，不应有明显的松旷量，必要时拆下分解修复。

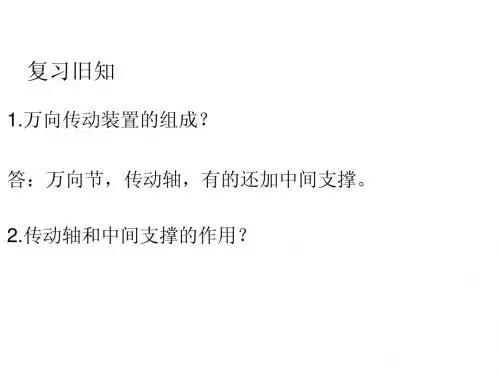

第十一讲万向传动装置的检修复习旧知,导入新课:万向传动装置。

一、万向传动装置的维护：1.1、十字刚性万向节使用中应注意的问题：①检查传动轴十字轴轴承及中间支承有无松旷，如轴承磨损松旷应及时更换。

②检查各叉型凸缘螺母的紧固情况；并紧固螺栓或螺母及凸缘连接螺栓。

③定期向万向传动装置的轴承加注润滑脂浸润。

1.2、球笼式等角速万向节使用中应注意的问题：①应经常检查球笼式万向节的防尘罩；因一旦进入灰尘，将引起万向节磨损失效，发现防尘罩破损应立即更换。

②保养中应检查球笼式万向节的钢球和滚道有无磨损松旷、卡滞、生锈或损坏，如有应予更换新件。

③装配球笼式万向节时，应加注润滑脂，并更换防尘罩。

二、万向传动装置的故障诊断和排除：传动轴在万向节轴承和各连接部位的磨损松旷以及传动轴弯曲、动平衡不良等均会引起万向传动装置出现故障，常见故障有：传动轴的摆振和发响。

2.1、传动轴的摆振：2.1.1、故障现象：汽车起步时，有响声，并伴有振动的感觉，变换车速时，响声明显。

2.2.2、诊断方法：将汽车后轮架起，起动发动机并使传动轴高速旋转，在收油门时察看传动轴振摆情况。

若摆振明显，检查传动轴是否弯曲或平衡片是否脱落。

如无异常，应检查伸缩管的花键齿配合间隙是否因磨损过度而松旷。

若汽车在起步和行驶时都有响声并伴有振动的感觉，说明中间轴承松动，若制动时产生沉闷的金属敲击声，可能是后桥骑马螺栓松动。

若响声随车速增高而增大，脱挡滑行时声音清晰，多为中间轴承损坏或歪斜。

2.2.3、故障原因和排除：①传动轴不平衡量偏大由于传动轴不平衡，其不平衡质量会使传动轴的质心偏离其旋转中心线而产生震抖。

②传动轴弯曲、径向圆跳动过大当传动轴出现振动时，可将汽车顶起，用百分表检查传动轴的径向圆跳动，如传动轴圆跳动超过标准极限值时，应对传动轴进行校正或更换。

③万向节凸缘叉与花键发卡，更换万间节。

④传动轴上平衡片脱落，焊补平衡片。

⑤中间轴承松动歪斜或损坏，调整或更换中间轴。

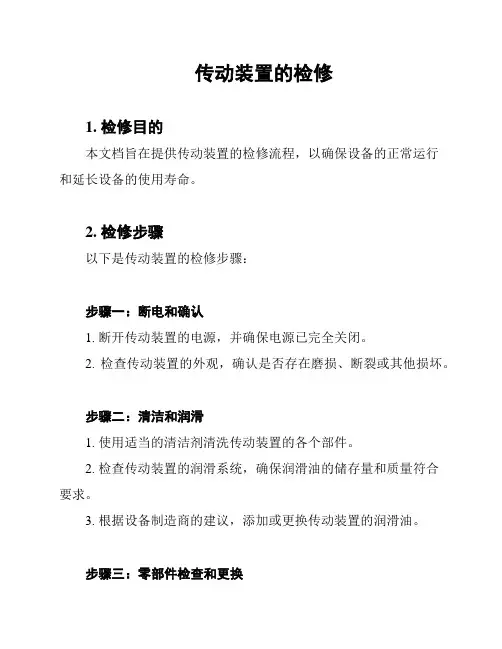

传动装置的检修
1. 检修目的
本文档旨在提供传动装置的检修流程，以确保设备的正常运行
和延长设备的使用寿命。

2. 检修步骤
以下是传动装置的检修步骤：
步骤一：断电和确认
1. 断开传动装置的电源，并确保电源已完全关闭。

2. 检查传动装置的外观，确认是否存在磨损、断裂或其他损坏。

步骤二：清洁和润滑
1. 使用适当的清洁剂清洗传动装置的各个部件。

2. 检查传动装置的润滑系统，确保润滑油的储存量和质量符合
要求。

3. 根据设备制造商的建议，添加或更换传动装置的润滑油。

步骤三：零部件检查和更换
1. 检查传动装置的各个零部件，包括齿轮、轴承和密封件。

2. 如果发现任何损坏或磨损的零部件，应及时更换。

步骤四：调整和校准
1. 根据设备制造商的要求，对传动装置进行适当的调整和校准。

2. 检查传动装置的对齐情况，确保各个部件的位置正确。

步骤五：重新组装和测试
1. 将经过清洁、修理和调整的零部件重新组装到传动装置中。

2. 在重新启动传动装置之前，进行必要的功能测试和负载测试。

3. 安全注意事项
在进行传动装置的检修过程中，请注意以下安全事项：
- 在断电和断开电源之前，确保传动装置完全停止运行。

- 使用恰当的个人防护装备，如手套和护目镜。

- 遵循设备制造商的安全操作指南。

- 若遇到不明问题或需要更换复杂的零部件时，应咨询专业人
员的建议和帮助。

以上就是传动装置的检修流程，希望本文档可以对您的工作有所帮助。

如有任何疑问或需要进一步的信息，请随时与我们联系。

万向传动装置典型故障及案例分析一万向传动装置常见故障万向传动装置因使用、维修不当，将产生以下多种异响，应查明原因并排除异响故障。

1）万向节异响（1）现象此种响声是无节奏的“咯噔咯噔”撞击声，有时是“刚当刚当”的严重撞击声。

随着响声的出现，车辆有抖动感。

在高速档位且发动机低转速运转时，响声特别明显，抖动更严重。

当车辆起步时，往往有“刚当”一声响之后，才能行使。

在缓坡路上，以最慢的速度往上倒车时，可听到“咯把咯吧”的异响声。

（2）原因1）万向节轴承缺油、因密封垫失效而磨损松旷。

2）经常用高档低转速行使（俗称拖档行驶），滚针轴承受力不均匀，加速滚针的磨损。

3）轴承滚针折断或破碎及滚针数量不足而歪斜，及在修理时滚针直径大小不一混装。

4）传动轴弯曲、万向节叉位置不正确及连接螺栓松动。

5）万向节十字轴轴颈表面被滚针磨出凹坑。

（3）诊断与处理诊断：出现上述现象时，可变换车速试验。

若响声为“咯噔”的撞击声时，可能是轴承磨损松旷或缺油。

若是“咯楞咯愣”杂乱响声，并在缓坡上倒车出现“咯吧”的断续响声，一般为滚针折断。

若听到“刚当”严重撞击声，起步时产生“刚当”一声响时，说明滚针碎散或丢失。

停车后，松开驻车制动器，用手扭动并上下晃动传动轴及万向节，可较易判断。

处理：因缺油添加润滑脂后，如异响消失，可继续使用。

滚针折断、碎散时，应更换轴承；若十字轴颈第一次磨出凹坑，可暂时将万向节由传动轴万向节叉上拆下，旋转90°改变受力方向，可装复使用。

2）中间支承轴承异响（1）现象此种响声是无节奏的“呜——”或“嗡——”的响声，或产生“咯噔咯噔”的响声，转速越快、响声越大。

（2）原因1）中间支承轴承松旷或缺油。

2）中间支承架位置不正确、或装配不当，使轴承歪斜。

3）中间支承轴承损坏。

4）可调的支承轴承间隙因调整不当。

（3）诊断与处理诊断：当出现上述异响时，可变换车速试验，车速越快响声越大，利用脱档滑行，可使响声易判断。

若听到“呜呜”声时，可能是轴承松旷或缺油；若听到“嗡嗡”声，一般为轴承歪斜；若听到“客噔”响声且低速行驶时，声音较清脆，高速时变得杂乱，则可能是轴承损坏。

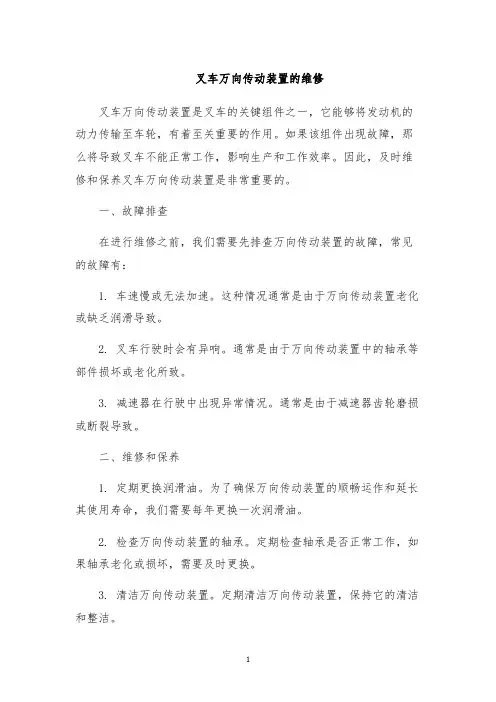

叉车万向传动装置的维修
叉车万向传动装置是叉车的关键组件之一，它能够将发动机的动力传输至车轮，有着至关重要的作用。

如果该组件出现故障，那么将导致叉车不能正常工作，影响生产和工作效率。

因此，及时维修和保养叉车万向传动装置是非常重要的。

一、故障排查
在进行维修之前，我们需要先排查万向传动装置的故障，常见的故障有：
1. 车速慢或无法加速。

这种情况通常是由于万向传动装置老化或缺乏润滑导致。

2. 叉车行驶时会有异响。

通常是由于万向传动装置中的轴承等部件损坏或老化所致。

3. 减速器在行驶中出现异常情况。

通常是由于减速器齿轮磨损或断裂导致。

二、维修和保养
1. 定期更换润滑油。

为了确保万向传动装置的顺畅运作和延长其使用寿命，我们需要每年更换一次润滑油。

2. 检查万向传动装置的轴承。

定期检查轴承是否正常工作，如果轴承老化或损坏，需要及时更换。

3. 清洁万向传动装置。

定期清洁万向传动装置，保持它的清洁和整洁。

4. 高温下暴晒会损伤万向传动装置。

因此，在存储、保养和使用叉车时应尽量避免高温环境，以免影响装置正常工作。

5. 如果发现万向传动装置的故障无法自行排除，则需要寻求专业技术人员的帮助，以便更好地解决问题和确保万向传动装置正常工作。

结论：
叉车万向传动装置的维修和保养是确保叉车顺畅运作和保证工作效率的重要部分。

定期检查、更换润滑油和轴承等都是维修和保养的常规操作。

如果出现严重故障，应尽快求助专业技术人员。

这些措施可以确保万向传动装置正常工作，延长它的使用寿命并确保安全。

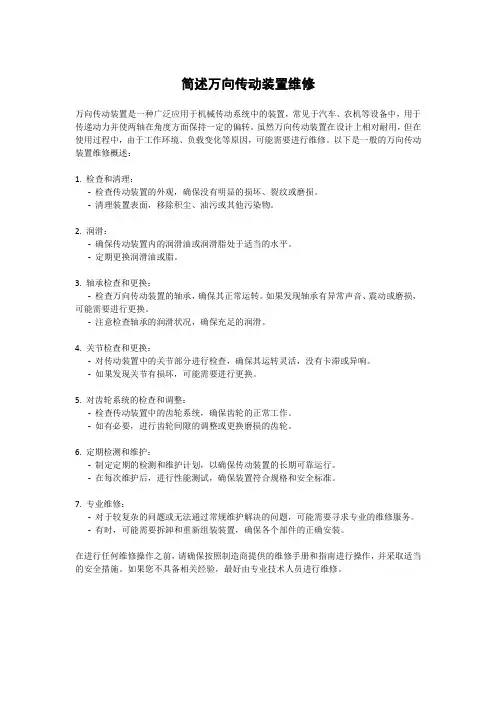

简述万向传动装置维修万向传动装置是一种广泛应用于机械传动系统中的装置，常见于汽车、农机等设备中，用于传递动力并使两轴在角度方面保持一定的偏转。

虽然万向传动装置在设计上相对耐用，但在使用过程中，由于工作环境、负载变化等原因，可能需要进行维修。

以下是一般的万向传动装置维修概述：1. 检查和清理：-检查传动装置的外观，确保没有明显的损坏、裂纹或磨损。

-清理装置表面，移除积尘、油污或其他污染物。

2. 润滑：-确保传动装置内的润滑油或润滑脂处于适当的水平。

-定期更换润滑油或脂。

3. 轴承检查和更换：-检查万向传动装置的轴承，确保其正常运转。

如果发现轴承有异常声音、震动或磨损，可能需要进行更换。

-注意检查轴承的润滑状况，确保充足的润滑。

4. 关节检查和更换：-对传动装置中的关节部分进行检查，确保其运转灵活，没有卡滞或异响。

-如果发现关节有损坏，可能需要进行更换。

5. 对齿轮系统的检查和调整：-检查传动装置中的齿轮系统，确保齿轮的正常工作。

-如有必要，进行齿轮间隙的调整或更换磨损的齿轮。

6. 定期检测和维护：-制定定期的检测和维护计划，以确保传动装置的长期可靠运行。

-在每次维护后，进行性能测试，确保装置符合规格和安全标准。

7. 专业维修：-对于较复杂的问题或无法通过常规维护解决的问题，可能需要寻求专业的维修服务。

-有时，可能需要拆卸和重新组装装置，确保各个部件的正确安装。

在进行任何维修操作之前，请确保按照制造商提供的维修手册和指南进行操作，并采取适当的安全措施。

如果您不具备相关经验，最好由专业技术人员进行维修。
