风管强度检验记录2

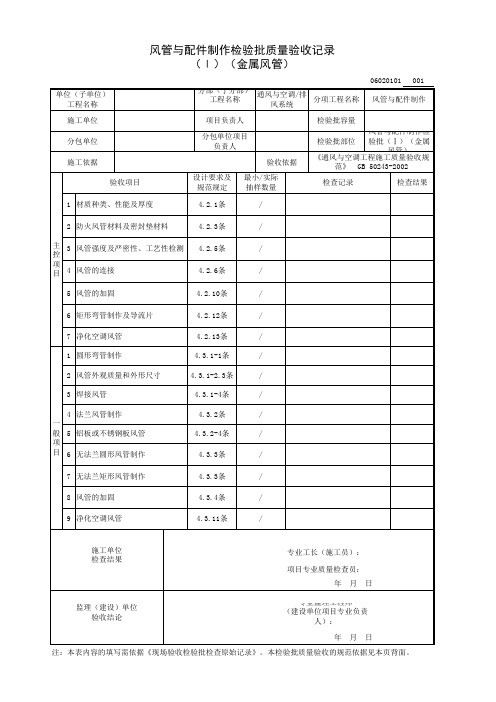

风管与配件制作检验批质量验收记录（Ⅰ）（金属风管）注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分根据施工现场实际情况，可按照设计系统和设备组别划分成若干个检验批进行验收；设备安装可按型号划分成若干个检验批进行验收；大中型设备单独划分成一个检验批进行验收；管道可按照施工段、楼层划分若干个检验批进行验收。

三、GB50243-2002规范摘要主控项目4.2.1 金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。

当设计无规定时，应按本规范执行。

钢板或镀锌钢板的厚度不得小于表4.2.1-1的规定；不锈钢2 排烟系统给风管钢板厚度可按高压系统。

3 特殊除尘系统风管钢板厚度应符合设计要求。

4 不适用于地下人防与防火隔墙的预埋管。

检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。

4.2.3 防火风管的本体、框架与固定材料、密封垫料必须为不燃材料，其耐火等级应符合设计的规定。

检查数量：按材料与风管加工批数量抽查10%，不应少于5件。

检查方法：查验材料质量合格证明文件、性能检测报告，观察检查与点燃试验。

4.2.5 风管必须通过工艺性的检测或验证，其强度和严密性要求应符合设计或下列规定：1 风管的强度应能满足在1.5倍工作压力下接缝处无开裂。

2 矩形风管的允许漏风量应符合以下规定：低压系统风管ＱL≤0.1056P 0.65中压系统风管QM≤0.0352P 0.65高压系统风管QH≤0.0117P 0.65式中：QL、QM、QH ——系统风管在相应工作压力下，单位面积风管单位时间内的允许漏风量[/（h?）]；P ——指风管系统的工作压力（Pa）。

3 低压、中压圆形金属风管、复合材料风管以及采用非法兰形式的非金属风管的允许漏风量，应为矩形风管规定值的50%。

制冷空调水管道强度试验严密性试验记录4.5.3.1 制冷管道严密性试验记录Ⅰ基本要求和内容（1）制冷管道严密性试验记录包括制冷剂管道系统的清洗吹污记录、气密性试验记录、真空试验记录、系统检漏记录以及灌注制冷剂记录。

（2）制冷设备的各项严密性试验的技术数据应符合设备技术文件的规定。

对组装式的制冷机组和现场充注制冷剂的机组，必须进行吹污、气密性试验、真空试验和充注制冷剂检漏试验，然后才能灌注制冷剂，其相应的技术数据必须符合产品技术文件和有关现行国家标准、规范的规定。

（3）制冷管道安装完毕后，必须用0.5～0.6MPa的干燥压缩空气或氮气按系统顺序反复进行吹扫，并在排污口设靶检查，直至无污物为合格。

清洗吹污情况填写在质控（通）表4.5.3－1上。

（4）制冷管道吹扫洁净后，应进行气密性试验，试验压力应符合设计或设备技术文件的规定。

试验情况填写在质控（通）表4.5.3－2上。

（5）抽真空试验应在气密性试验合格后进行，制冷系统的抽真空试验应符合设备技术文件的规定。

试验情况填写在质控（通）表4.5.3－3上。

（6）系统检漏时，应在规定的试验压力下，用肥皂水或其它发泡剂刷抹在焊缝等连接处检查，应无渗漏；系统保压时，应充气至规定的试验压力，6h后开始记录压力表读数；经24h以后再检查压力表读数，其压力降按计算不应大于试验压力的1％，当压力降超过规定时，应查明原因消除泄漏，并应重新试验，直至合格。

试验情况填写在质控（通）表4.5.3－4上。

（7）灌注制冷剂，应根据配管的长度及设备技术文件的规定进行计算，确保制冷剂充入的总量符合设计或设备技术文件的规定。

制冷剂充注记录填写在质控（通）表4.5.3－5上。

Ⅱ核查办法（1）核查制冷管道试验项目、内容是否齐全，各项试验方法是否正确。

（2）核查制冷系统是否有进行系统清洗吹污、气密性试验、真空试验、检漏试验以及灌注制冷剂记录，其试验压力、压力变化、保压时间、检漏情况等是否符合施工质量验收规范或设备技术文件的规定，试验过程中出现的问题，有无处理及复试。
