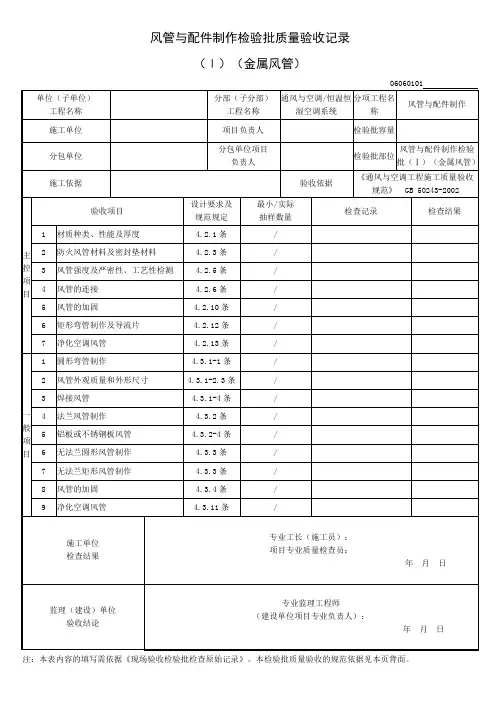

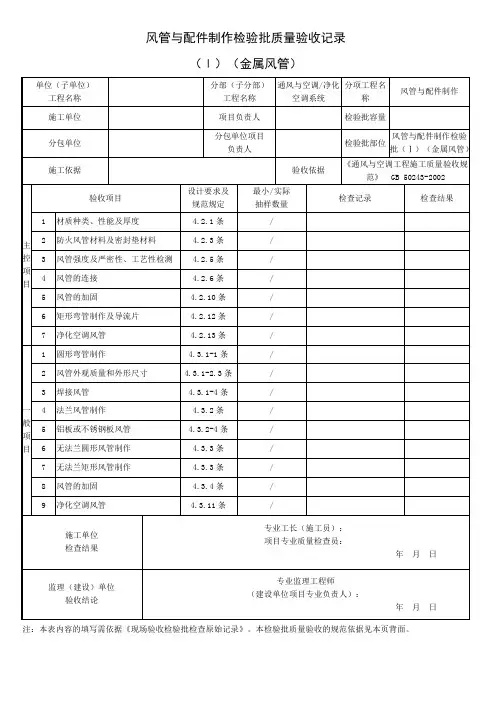

风管与配件制作检验批质量验收记录（Ⅰ）（金属风管）06060101单位（子单位）工程名称分部（子分部）工程名称通风与空调/恒温恒湿空调系统分项工程名称风管与配件制作施工单位项目负责人检验批容量分包单位分包单位项目负责人检验批部位风管与配件制作检验批（Ⅰ）（金属风管）施工依据验收依据《通风与空调工程施工质量验收规范》 GB 50243-2002主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1 材质种类、性能及厚度 4.2.1条/2 防火风管材料及密封垫材料 4.2.3条/3 风管强度及严密性、工艺性检测 4.2.5条/4 风管的连接 4.2.6条/5 风管的加固 4.2.10条/6 矩形弯管制作及导流片 4.2.12条/7 净化空调风管 4.2.13条/一般项目1 圆形弯管制作 4.3.1-1条/2 风管外观质量和外形尺寸 4.3.1-2.3条/3 焊接风管 4.3.1-4条/4 法兰风管制作 4.3.2条/5 铝板或不锈钢板风管 4.3.2-4条/6 无法兰圆形风管制作 4.3.3条/7 无法兰矩形风管制作 4.3.3条/8 风管的加固 4.3.4条/9 净化空调风管 4.3.11条/施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业负责人）：年月日注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
风管与配件制作分项检验批质量验收记录通常包括以下内容：
1. 检验批名称：风管与配件制作
2. 检验批编号：唯一标识该检验批的编号
3. 工程部位：风管与配件在工程中的具体位置或用途
4. 施工单位：负责该检验批施工的单位或班组
5. 检验依据：用于验收的标准、规范、图集等文件名称及编号
6. 验收项目：根据相关标准和规范，列出所有需要验收的项目，如材料、尺寸、平整度、连接方式等
7. 验收标准：针对每个验收项目，明确具体的验收标准或允许偏差范围
8. 验收结果：对于每个验收项目，记录实际的验收结果，如合格、不合格等
9. 验收人员：参与该检验批验收的有关人员签名
10. 验收日期：完成该检验批验收的日期
根据实际情况，还可以增加其他需要的内容，如备注、整改意见等。
需要注意的是，不同的工程和项目可能对风管与配件制作有不同的要求和标准，因此在实际使用中，应结合具体工程要求和规范进行相应的调整和完善。

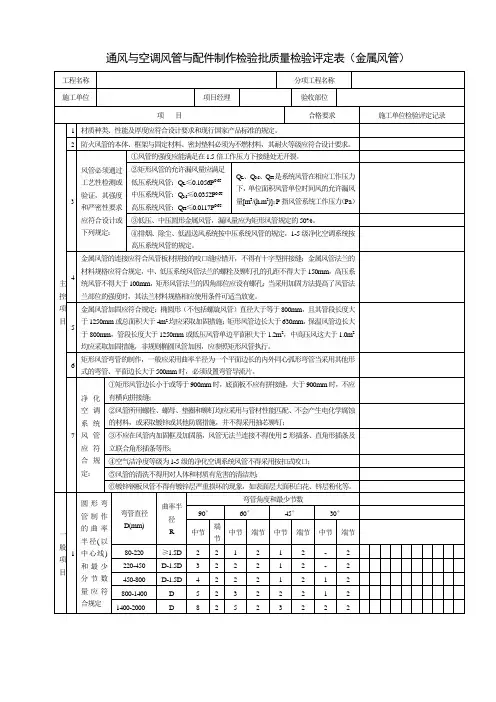

通风与空调风管与配件制作检验批质量检验评定表（金属风管）主控项目：检查数量：第1、2项：按材料与风管加工批数量抽查10%，不少于5件。
第3项：按风管系统类别和材质分别抽查，不得少于3件及15m2。
第4项：按加工批数量抽查5%，不得少于5件。
第5项：按加工批抽查5%，不得小于5件。
第6项：其他形式的弯管抽查20%，不得小于2件。
第7项：按风管抽查20%，每个系统不得少于5个。
检查方法：第1项：查验材料质量合格证明文件、性能检测报告、尺量观察检查。
第2项：查验材料质量合格证明文件、性能检测报告、观察检查与点燃试验。
第3项：检查产品合格证明文件和测试报告，进行风管强度和漏风量测试。
第4、5项：尺量、观察检查。
第6项：观察检查。
第7项：查阅材料质量合格证明文件和观察检查，白绸布擦试。
一般项目：检查数量：第1、2、3、4、5项：按通风与空调工程按制作数量10%抽查，不得少于5件，净化空调工程按制作数量20%抽查，不得少于5件。
第6、7项：按制作数量抽查10%，不得少于5件，净化空调工程抽查10%，不得少于5件。
第8项：按制作数量抽查10%，净化空调系统抽查20%，均不少于5件。
第9项：按风管总数抽查20%，法兰数抽查10%，不得小于5件。
检查方法：第1、2、3、4、5、6、7、8项：查验测试记录，进行装配试验，尺量、观察检查。
第9项：观察检查，查阅风管清洗记录，用白绸布擦试。
通风与空调风管与配件制作检验批质量检验评定表（非金属复合材料风管）填表说明主控项目：检查数量：第1、2项：按材料与风管加工批数量抽查10%，不少于5件。
第3项：按风管系统类别和材质分别抽查，不得少于3件及15㎡第4、5项：按加工批数量抽查5%，不得少于5件。
第6项：全数检查第7项：按加工批抽查5%，不得少于5件第8项：其他形式弯管抽查20%，不得少于2件第9项：按风管数20%，每个系统不得少于5个检查方法：第1项：查验材料质量合格证明文件、性能检测报告、尺量观察检查第2项：查验材料质量合格证明文件、性能检测报告、观察检查与点燃试验。

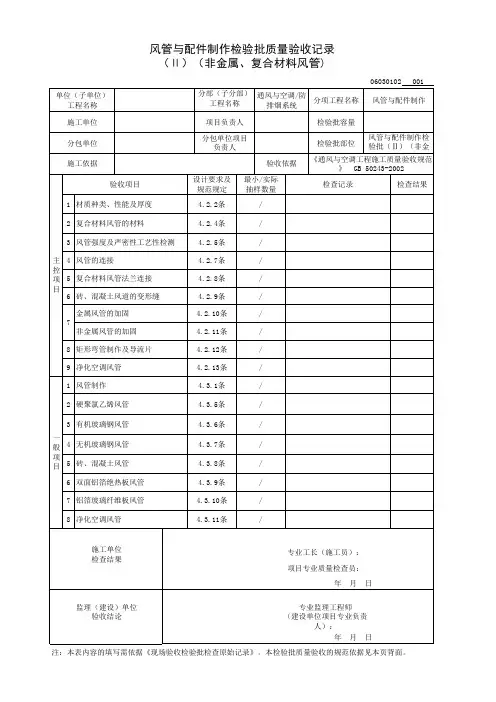

风管与配件制作检验批质量验收记录（Ⅱ）（非金属、复合材料风管)注：本表内容的填写需依据《现场验收检验批检查原始记录》。
本检验批质量验收的规范依据见本页背面。
填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。
2 《建筑工程施工质量验收统一标准》GB50300-2013。
二、检验批划分根据施工现场实际情况，可按照设计系统和设备组别划分成若干个检验批进行验收；设备安装可按型号划分成若干个检验批进行验收；大中型设备单独划分成一个检验批进行验收；管道可按照施工段、楼层划分若干个检验批进行验收。
三、GB50243-2002规范摘要主控项目4.2.2 非金属风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。
当设计无规定时，应按本规范执行。
硬聚氯乙烯风管板材的厚度，不得小于表4.2.2-1或表4.2.2-2的规定；有机玻璃钢风管板材的厚度，不得小于表4.2.2-3的规定；无机玻璃钢风管板材的厚度应符合表4.2.2-4的规定，相应的玻璃布层数不应少于表4.2.2-5的规定，其表面不得检查数量：按材料与风管加工批数量抽查10%，不得少于5件。
检查方法：查验材料质量合格证明文件、性能检测报告，尺量、观察检查。
4.2.4 复合材料风管的覆面材料必须为不燃材料，内部的绝热材料应为不燃或难燃B1级，且对人体无害的材料。
检查数量：按材料与风管加工批数量抽查10%，不应少于5件。
检查方法：查验材料质量合格证明文件、性能检测报告，观察检查与点燃试验。
4.2.5 风管必须通过工艺性的检测或验证，其强度和严密性要求应符合设计或下列规定：1 风管的强度应能满足在1.5倍工作压力下接缝处无开裂。
2 矩形风管的允许漏风量应符合以下规定：低压系统风管ＱL≤0.1056P 0.65中压系统风管QM≤0.0352P 0.65高压系统风管QH≤0.0117P 0.65式中：QL、QM、QH ——系统风管在相应工作压力下，单位面积风管单位时间内的允许漏风量[/（h?）]；P ——指风管系统的工作压力（Pa）。

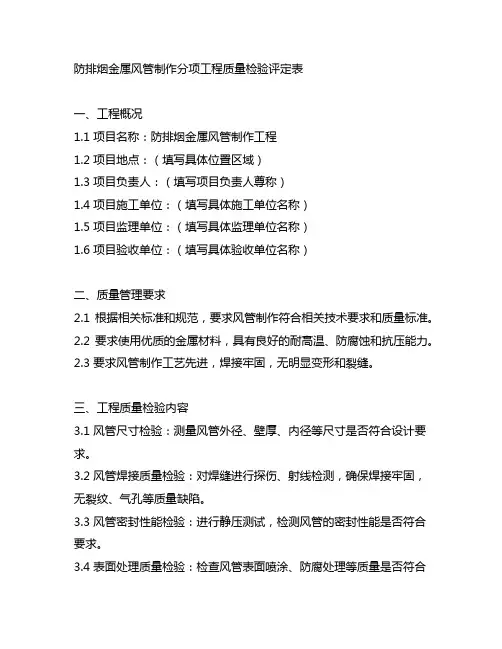

防排烟金属风管制作分项工程质量检验评定表一、工程概况1.1 项目名称：防排烟金属风管制作工程1.2 项目地点：（填写具体位置区域）1.3 项目负责人：（填写项目负责人尊称）1.4 项目施工单位：（填写具体施工单位名称）1.5 项目监理单位：（填写具体监理单位名称）1.6 项目验收单位：（填写具体验收单位名称）二、质量管理要求2.1 根据相关标准和规范，要求风管制作符合相关技术要求和质量标准。
2.2 要求使用优质的金属材料，具有良好的耐高温、防腐蚀和抗压能力。
2.3 要求风管制作工艺先进，焊接牢固，无明显变形和裂缝。
三、工程质量检验内容3.1 风管尺寸检验：测量风管外径、壁厚、内径等尺寸是否符合设计要求。
3.2 风管焊接质量检验：对焊缝进行探伤、射线检测，确保焊接牢固，无裂纹、气孔等质量缺陷。
3.3 风管密封性能检验：进行静压测试，检测风管的密封性能是否符合要求。
3.4 表面处理质量检验：检查风管表面喷涂、防腐处理等质量是否符合标准。
3.5 风管安装质量检验：检查风管支吊架、连接件的安装质量是否符合要求。
四、工程质量评定标准4.1 合格标准：风管尺寸、焊接质量、密封性能、表面处理和安装质量均符合相关标准和规范要求。
4.2 一般标准：风管存在轻微尺寸偏差、焊接缺陷等问题，但不影响使用功能和安全性。
4.3 不合格标准：风管存在严重尺寸偏差、焊接开裂、密封性能不合格等严重质量问题，需要重新制作或整改。
五、工程质量评定结果经过风管制作分项工程质量检验，本次工程质量评定结果为：（填写评定结果）六、总结回顾通过本次工程质量检验，对于防排烟金属风管制作工程质量有了全面的了解和评定。
重点在于尺寸、焊接质量、密封性能、表面处理和安装质量的检验评定。
在今后的工程中，我们要严格执行质量要求，确保风管制作工程的质量符合标准和规范，保障工程的使用功能和安全性。
个人观点和理解作为风管制作工程的负责人，我对风管制作的工程质量非常重视。
地基与基础分部工程质量验收申请表表号：DJH-B-07本表一式4 份，由承包单位填报，建设管理单位存2 份，监理项目部存1 份，承包单位存 1 份。
地基与基础分部工程质量验收记录工程名称：国电吐鲁番大河沿风电二期49.5MW工程编号：01-01-01本表一式4 份，建设管理单位存1 份、监理项目部存 1 份、勘察设计单位存 1 份、承包单位存1 份。
表号：DJH-B-07本表一式 4 份，由承包单位填报，建设管理单位存 2 份，监理项目部存 1 份，承包单位存 1 份。
本表一式 4 份，建设管理单位存 2 份、监理项目部存 2 份、承包单位存 1 份。
定位放线检验批工程质量验收申请表表号：DJH-B-07本表一式4 份，由承包单位填报，建设管理单位存 2 份，监理项目部存 1 份，承包单位存 1 份。
单位工程定位放线检验批质量验收记录表5.2.1 编号：010*********土方分项工程质量验收申请表表号：DJH-B-07本表一式 4 份，由承包单位填报，建设管理单位存 1 份，监理项目部存 1 份，承包单位存 1 份。
土方分项工程质量验收记录本表一式 4 份，建设管理单位存 2 份、监理项目部存 1 份、承包单位存 1 份。
土方开挖检验批工程质量验收申请表表号：DJH-B-07本表一式 4 份，由承包单位填报，建设管理单位存 2 份，监理项目部存1 份，承包单位存 1 份。
土方开挖工程检验批质量验收记录表5.3.1 编号：010*********土方回填检验批工程质量验收申请表表号：DHJ-B-07本表一式 4 份，由承包单位填报，建设管理单位存 2 份，监理项目部存1 份，承包单位存 1 份。
土方回填工程检验批质量验收记录表5.3.2 编号：010*********模板分项工程质量验收申请表表号：DJH-B-07本表一式 4 份，由承包单位填报，建设管理单位存 2 份，监理项目部存 1 份，承包单位存 1 份。
风管分部分项检验批 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
分部分项检验批送风系统
1.风管与配件制作
2.部件制造
3.风管系统安装
4.风机与空气处理设备安装
5.风机与设备仿防腐
6.岗位送风
7.植物（布）风管安装
8.系统调试
排风系统
1.风管与配件制作
2.部件制造
3.风管系统安装
4.风机与空气处理设备安装
5.风机与设备仿防腐
6.吸风罩及其他空气处理设备安装
7.系统调试
风管与配件成品检验批质量验收记录编号： 001
风管部件与消声器产成品检验批验收质量验收记录编号： 01

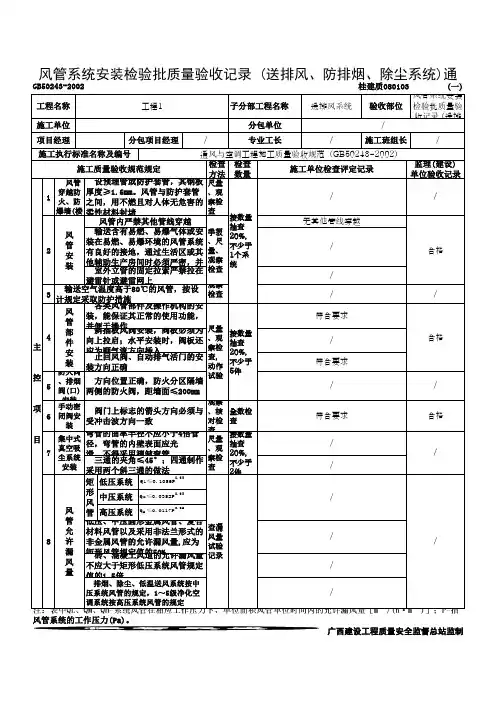

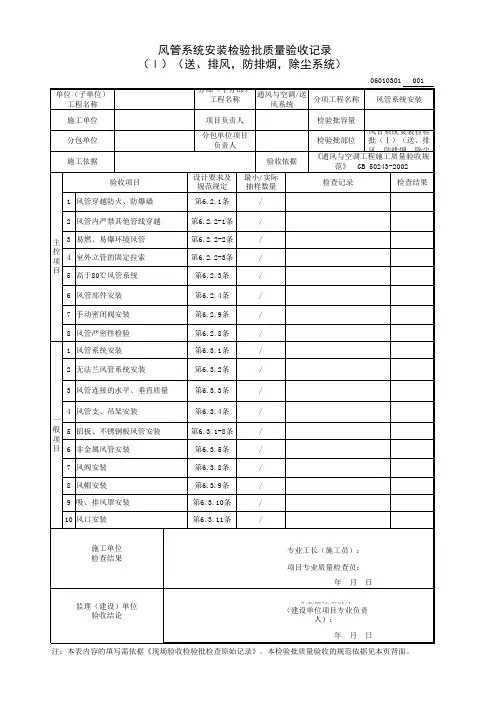

风管系统安装检验批验收质量验收记录（防、排烟系统）编号： 02
通风与空调分部工程质量验收记录编号： 001
注：上述表格按实对号入座填写
通风与空调子分部工程质量验收记录（送风系统）编号：
通风与空调子分部工程质量验收记录（排风系统）编号：。
