炮眼布置图（半圆拱断面）比例：1：50根据现场实际岩层硬度对炮眼个数及装药量适当增减（炮眼个数不得超过5个,装药量不超过3kg），但炮眼间距及封泥量必须符合要求。
主题：炮眼掏槽已阅：517 / 回复：0 / （楼主）一、斜眼掏槽1.单斜掏槽：单斜掏槽适用于中硬及较软的岩层，当岩层中有松软的夹层和层理、节理与裂隙结构时，各掏槽眼应尽量垂直地穿过层理、节理和裂隙，并处于巷道中心线上，避免夹钎或崩倒支架。
掏槽眼数一般为1～3个，眼距为0．3～0．6 m，与工作面的平面夹角为50 °～75 °，眼深为0．8～1．5 m，装药满度系数为0.5左右。
2.扇形掏槽：适用于软岩层中有弱面可利用的巷道。
它把炮眼布置在较软的煤岩层中并成一排，炮眼向同一方向倾斜，与工作面的平面夹角一个比一个大，形成扇形。
掏槽眼的方向可随软层的位置选定，一般为3～5个，眼距为0．3～0．6 m，眼深通常为1．3～2．0 m，装药满度系数为0．5左右，各槽眼利用多段延期雷管依次起爆。
3.锥形掏槽：在只有一个自由面的坚硬岩石或均质岩石中爆破时，采用锥形掏槽。
锥形掏槽就是将几个掏槽炮眼的眼底，集中在一点附近，实行集中装药，一齐起爆的方法。
锥形掏槽可分为三眼或四眼锥形掏槽，掏槽呈锥形。
眼数、眼深和眼距根据断面大小及岩石软硬而定。
眼数一般为3～6个，多为4个。
眼口左右间距为0．8～1．2 m，上、下间距为0．6～1．0 m，眼底间距为0．1～0．2 m，眼深应小于巷道高或宽的1／2，各槽眼同时起爆，为了加深掏槽深度和循环进度，可采用分段锥形掏槽。
锥形掏槽因槽眼方向不易掌握，钻眼工作不方便，眼深受到限制，目前在巷道掘进中已很少使用。
4.楔形掏槽：楔形掏槽和锥形掏槽一样，都是尽量在炮眼底集中装药，使炸药爆炸时形成更大的威力把岩石爆破成抛掷漏斗，集中装药在眼底呈一条直线。
槽眼对称布置，分水平楔形掏槽和垂直楔形掏槽两种，均为同时起爆。

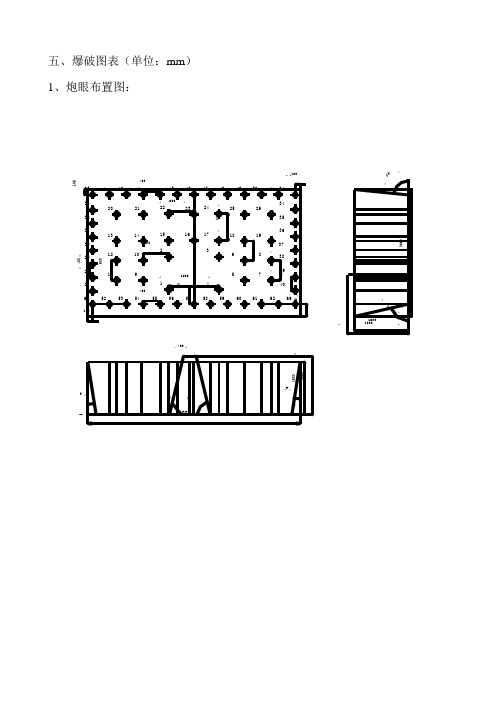

五、爆破图表（单位：mm ） 1、炮眼布置图：6434353637383940545556575859606153400400160018003660180016004009°9°77°526562662728293031323363400434445464748495042400415123162221202425261718191514131210236811914571001001003501200600600600400800700600500077°86°84°2、爆破参数表3、爆破特征序号 名称 类别序号 名称 数量 1 炸药类型 Ⅲ级煤矿许用乳化炸药 6 循环进尺 1.6m 2 雷管类型 煤矿许用毫秒延期电雷管 7 毛断面 16.8㎡ 3 炮泥材料 黄泥、水泡泥8 净断面 15.1㎡ 4 爆破器材 MFB100-3型电容式发爆器 9 雷管消耗 41.25个 5钻眼工具风煤钻10炸药消耗17.75kg/m说明:（1）每块药卷重0.2kg 。
（2）循环进尺为0.8m 时，装药量相应减半。
炮眼 名称眼号眼 深 （m ） 装药量 炮眼角度雷管段数 封泥长度装药方式连线方式炮眼利用率 块/眼 kg 水平 垂直 掏槽眼 1～4 1.8 4 3.2 77° 0° Ⅰ 不小于0.5m正向装药 串联88％辅助眼 5～26 1.6 2 8.8 0° 0° Ⅱ 100％帮眼 27～40 1.6 2 5.6 86° 0° Ⅲ 顶眼 41～51 1.6 2 4.4 0° 4° Ⅳ 底眼 52～62 1.6 2 4.4 0° -6° Ⅲ 顶角眼 63～64 1.6 2 0.8 86° 4° Ⅴ 底角眼 65～66 1.6 3 1.2 84° -6° Ⅴ 合计66--14228.4------。
+770m主水仓平巷炮眼布置图
（单位：mm）
炮眼布置及装药量：
眼 号眼 名 眼 深(米)装药量（kg）倾角（度）爆破
顺序联线方法装药方式
卷/眼小计合计水平垂直
1—4掏槽眼 1.750.7538282Ⅰ串联正向 装药5—12辅助眼 1.540.6 4.89090Ⅱ串联13—18周边眼 1.530.45 2.79090Ⅲ串联19—25
底 眼 1.530.45 3.159090Ⅶ串联26-32顶 眼 1.530.45 3.159090Ⅴ串联
说明我矿使用的火工品是煤矿许用乳化炸药和顺发电雷管。
预期爆破效果：
名称
单位数量名称单位数量炮眼利用率
%98.4每米巷道炸药消耗量kg/m 11.2每循环进尺
m 1.5每循环炮眼总长度m 48.8每循环爆破实体量m 3
11.51每立方煤岩雷管用量个/m 3 2.8每立方煤岩炸药消耗量
kg/m 3 1.45每米巷道雷管消耗量个/m 21.3。
