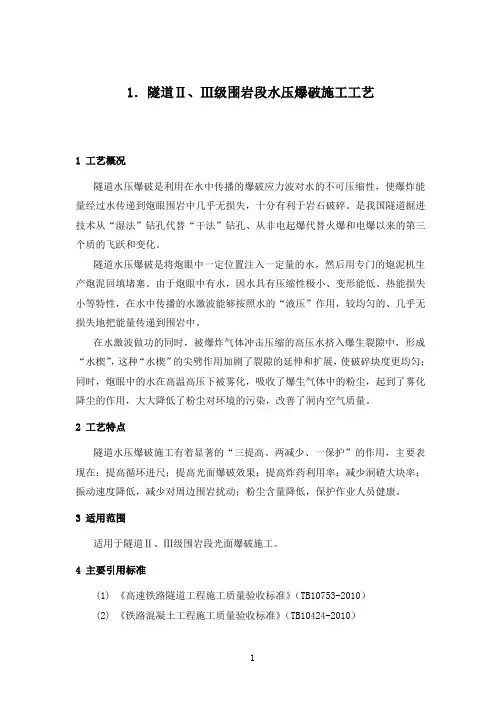

隧道光面爆破施工工法一、工艺原理光面爆破是控制开挖轮廓的一种爆破技术，它沿开挖轮廓周边布孔，利用主炮孔爆破后形成的良好临空面，在光爆层中起爆，借以减少光爆孔爆破的夹制作用，降低炸药单耗，减少一次起爆药量，使其获得平滑的开挖廓面，减轻围岩的破坏，减小超欠挖和避免产生冒顶和坍塌。

二、光面爆破技术要点隧道开挖应根据工程地质条件、开挖断面、开挖方法、掘进循环进尺、钻眼机具和爆破器材等结合爆破振动要求进行钻爆设计。

施工中应根据爆破效果不断调整爆破参数。

2.1爆破参数选定2.1.1周边眼间距E周边眼间距直接控制开挖轮廓线平整度的主要因素，一般E=（12~15）d，其中炮眼直径d=35~45cm，对于节理发育，层理明显的围岩地段，周边眼的间距可适当减小，也可在两个炮眼之间2.1.2最小抵抗线W（光面层厚度）最小抵抗线W直接影响光面爆破效果和爆碴块度，周边抵抗线应大于周边眼间距E，软岩取较小的E值时，W值应适当增大。

2.2周边眼装药结构2.2.1软岩周边眼装药结构一般采用两种形式：一种是较破碎围岩采用空气间隔装药，导爆索传爆。

导爆索作为炮眼装药时，按10g/m折算为2号岩石硝铵炸药。

另一种是较完整的软弱岩层采用小直径光爆炸药连续装药。

分别如下图所示：2.2.2硬岩周边眼装药结构硬岩一般采用导爆索间隔装药，装药结构如下图：炮泥导爆索药卷周边眼间隔装药结构（单位：cm）除周边眼、中空眼外，其余掏槽、底眼、掘进眼的装药结构均为连续装药，只是装药长度不同2.2本隧道钻爆参数①循环进尺的确定：根据实际情况，为减少对围岩的扰动，IV、V级围岩根据钢架支护间距确定，本隧道IV级围岩2.0m，V级围岩1.0m，II、III级围岩不大于3.5m。

②钻孔直径选择：采用Φ42mm钻眼直径，炸药选择2号岩石乳化炸药。

③隧道开挖断面的大小：由岩石和开挖方法确定。

,总药量Q=q单×S×L,式中q单是单耗，本隧道初步确定q单=0.9Kg/m3左右。

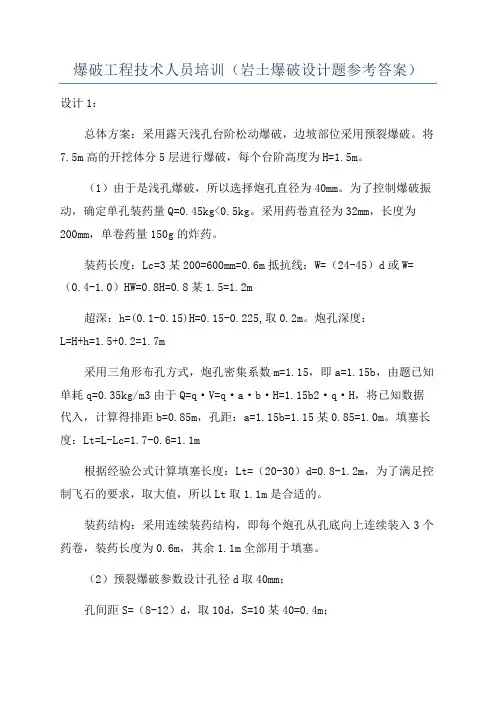

爆破工程技术人员培训（岩土爆破设计题参考答案）设计1：总体方案：采用露天浅孔台阶松动爆破，边坡部位采用预裂爆破。

将7.5m高的开挖体分5层进行爆破，每个台阶高度为H=1.5m。

（1）由于是浅孔爆破，所以选择炮孔直径为40mm。

为了控制爆破振动，确定单孔装药量Q=0.45kg<0.5kg。

采用药卷直径为32mm，长度为200mm，单卷药量150g的炸药。

装药长度：Lc=3某200=600mm=0.6m抵抗线：W=（24-45）d或W=（0.4-1.0）HW=0.8H=0.8某1.5=1.2m超深：h=(0.1-0.15)H=0.15-0.225,取0.2m。

炮孔深度：L=H+h=1.5+0.2=1.7m采用三角形布孔方式，炮孔密集系数m=1.15，即a=1.15b，由题已知单耗q=0.35kg/m3由于Q=q·V=q·a·b·H=1.15b2·q·H，将已知数据代入，计算得排距b=0.85m，孔距：a=1.15b=1.15某0.85=1.0m。

填塞长度：Lt=L-Lc=1.7-0.6=1.1m根据经验公式计算填塞长度：Lt=（20-30）d=0.8-1.2m，为了满足控制飞石的要求，取大值，所以Lt取1.1m是合适的。

装药结构：采用连续装药结构，即每个炮孔从孔底向上连续装入3个药卷，装药长度为0.6m，其余1.1m全部用于填塞。

（2）预裂爆破参数设计孔径d取40mm；孔间距S=（8-12）d，取10d，S=10某40=0.4m；预裂孔采用垂直孔，孔深等于台阶爆破时的浅孔深度，L=1.7m；线装药密度取L线=250-350g/m，由于炮孔较浅，所以取小值，按L 线=250g/m计算；填塞长度Lt=（10-20）d，取15d=0.6m；装药长度Lc=L-Lt=1.7-0.6=1.1m；单孔装药量Q=Lc某L线=1.1某250=275g；装药结构：不耦合装药，底部0.2m采用加强装药（线装药密度400g/m，装药量80g），中间0.6m采用正常装药（线装药密度250g/m，装药量150g），上部0.3m采用减弱装药（线装药密度150g/m，装药量45g）。

邻近铁路运营线隧道控制爆破技术摘要：福州绕城公路东南段A14合同段鳌峰山隧道施工：该隧道为双洞分离式隧道，全长1728.5米，隧道临近现有杭深运营线，控制爆破区域为隧道出口的进洞420m段，为保证既有运营线在隧道爆破时能安全运营，通过对隧道口采用盘踞分块切割工艺，并在后期爆破施工时采用小间距光面爆破并增加防爆排架保证施工安全，为邻近铁路运营线隧道爆破施工提供了重要参考意义。

关键词：小间距光面爆破；盘踞分块切割；安全监控；关键技术1工程概况福州绕城公路东南段A14合同段鳌峰山隧道施工：该隧道为双洞分离式隧道，全长1728.5米。

设计行车道宽度为3.75×3m，高度为5m，计算车速为100km/h。

其中本合同段负责左线982.2m，自ZK68+815.8至ZK69+798，右线956m，自YK68+820至YK69+776。

控制爆破区域为隧道出口的进洞420m段，桩号ZK69+363～ZK69+783，YK69+350～YK69+770。

隧道土石方开挖约13万m3。

鳌峰山隧道与铁路杭深线邻近，位于福厦线福州～福清区间。

新建鳌峰山隧道工程（洞口桩号YK69+776）距离福厦高铁630米。

2施工方案根据鳌峰山隧道特点，隧道洞口15m范围内采用盘踞分块切割，石块转移破碎的机械开挖施工工艺，隧道洞身开挖采用控制爆破法施工，对既有铁路设施安全允许振动速度控制在1cm/s以内，爆破作业前，按照爆破设计方案进行试爆，试爆工作遵循由小到大的原则进行。

试爆先按设计单耗的最低量并进行三个以上爆点实施，根据试爆的结果调整爆破孔、排距及炸药单耗，开挖台车的前、中、后位置，设置3道密孔钢筋网对爆破飞石进行阻截。

网孔孔径20mm，幅宽1m，密孔钢筋网设计为折叠式，爆破时展开，覆盖整个初支后的断面，有效防止飞石飞出洞外。

隧道口10m处搭设12m高的双层钢管防护排架悬挂一层嵌丝炮被，防止爆破飞石影响铁路运营，保证施工及其他人员、设备安全。

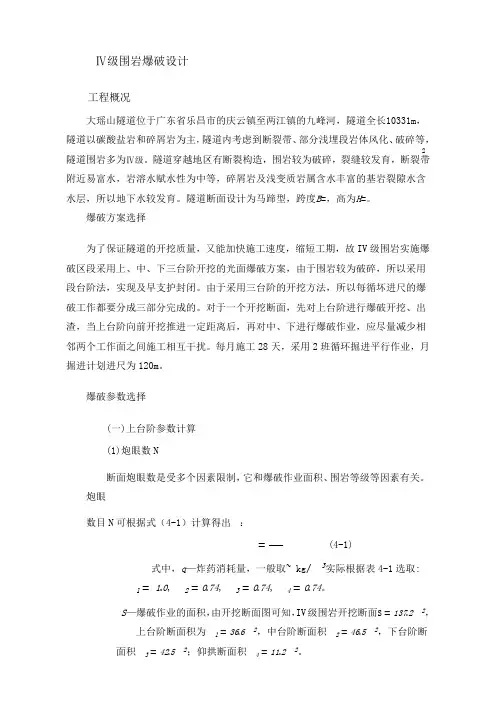

Ⅳ级围岩爆破设计工程概况大瑶山隧道位于广东省乐昌市的庆云镇至两江镇的九峰河，隧道全长10331m，隧道以碳酸盐岩和碎屑岩为主，隧道内考虑到断裂带、部分浅埋段岩体风化、破碎等，2隧道围岩多为Ⅳ级。

隧道穿越地区有断裂构造，围岩较为破碎，裂缝较发育，断裂带附近易富水，岩溶水赋水性为中等，碎屑岩及浅变质岩属含水丰富的基岩裂隙水含水层，所以地下水较发育。

隧道断面设计为马蹄型，跨度B=，高为H=。

爆破方案选择为了保证隧道的开挖质量，又能加快施工速度，缩短工期，故IV级围岩实施爆破区段采用上、中、下三台阶开挖的光面爆破方案，由于围岩较为破碎，所以采用段台阶法，实现及早支护封闭。

由于采用三台阶的开挖方法，所以每循坏进尺的爆破工作都要分成三部分完成的。

对于一个开挖断面，先对上台阶进行爆破开挖、出渣，当上台阶向前开挖推进一定距离后，再对中、下进行爆破作业，应尽量减少相邻两个工作面之间施工相互干扰。

每月施工28天，采用2班循环掘进平行作业，月掘进计划进尺为120m。

爆破参数选择(一)上台阶参数计算(1)炮眼数N断面炮眼数是受多个因素限制，它和爆破作业面积、围岩等级等因素有关。

炮眼数目N可根据式（4-1）计算得出：N=NN(4-1)NN⁄实际根据表4-1选取:式中，q—炸药消耗量，一般取~ kg N3N1=1.0,N2=0.74,N3=0.74,N4=0.74。

S—爆破作业的面积，由开挖断面图可知，IV级围岩开挖断面S=137.2N2，上台阶断面积为N1=36.6N2，中台阶断面积N2=46.5N2，下台阶断面积N3=42.5N2；仰拱断面积N4=11.2N2。

—系数，根据表4-3取值，选取时要综合考虑各类炮眼,上台阶取；—药卷的炸药质量，2号岩石铵梯炸药的每米质量见表4-2；本工程中取；根据上式计算得出，上台阶炮眼数为N1109个，中台阶炮眼数为N2102个，下台阶炮眼数为N394个，仰拱炮眼数为N425个。

⁄）表4-1 隧道爆破单位耗药量（kg N3表4—2 2号岩石铵梯炸药每米质量γ值表4—3装药系数τ值每循环炮眼深度本隧道工程初步拟定月掘进循坏进尺为85m，每掘进循环的计划进尺数l120282，工程中炮眼利用率实取ρ，由式（4-2）计算炮眼深度得炮眼深度为。

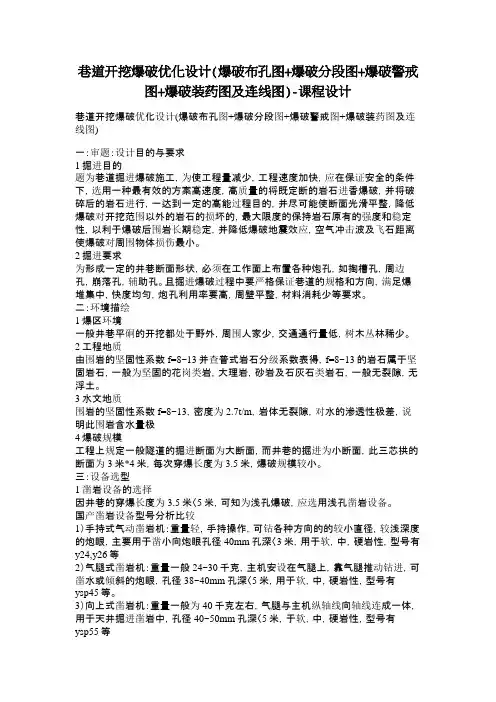

巷道开挖爆破优化设计(爆破布孔图+爆破分段图+爆破警戒图+爆破装药图及连线图)-课程设计巷道开挖爆破优化设计(爆破布孔图+爆破分段图+爆破警戒图+爆破装药图及连线图)一：审题：设计目的与要求1掘进目的题为巷道掘进爆破施工，为使工程量减少，工程速度加快，应在保证安全的条件下，选用一种最有效的方案高速度，高质量的将既定断的岩石进香爆破，并将破碎后的岩石进行，一达到一定的高能过程目的，并尽可能使断面光滑平整，降低爆破对开挖范围以外的岩石的损坏的，最大限度的保持岩石原有的强度和稳定性，以利于爆破后围岩长期稳定，并降低爆破地震效应，空气冲击波及飞石距离使爆破对周围物体损伤最小。

2掘进要求为形成一定的井巷断面形状，必须在工作面上布置各种炮孔，如掏槽孔，周边孔，崩落孔，辅助孔。

且掘进爆破过程中要严格保证巷道的规格和方向，满足爆堆集中，快度均匀，炮孔利用率要高，周壁平整，材料消耗少等要求。

二：环境描绘1爆区环境一般井巷平硐的开挖都处于野外，周围人家少，交通通行量低，树木丛林稀少。

2工程地质由围岩的坚固性系数f=8~13并查普式岩石分级系数表得，f=8~13的岩石属于坚固岩石，一般为坚固的花岗类岩，大理岩，砂岩及石灰石类岩石，一般无裂隙，无浮土。

3水文地质围岩的坚固性系数f=8~13，密度为2.7t/m，岩体无裂隙，对水的渗透性极差，说明此围岩含水量极4爆破规模工程上规定一般隧道的掘进断面为大断面，而井巷的掘进为小断面，此三芯拱的断面为3米*4米，每次穿爆长度为3.5米，爆破规模较小。

三：设备选型1凿岩设备的选择因井巷的穿爆长度为3.5米〈5米，可知为浅孔爆破，应选用浅孔凿岩设备。

国产凿岩设备型号分析比较1）手持式气动凿岩机：重量轻，手持操作，可钻各种方向的的较小直径，较浅深度的炮眼，主要用于凿小向炮眼孔径40mm孔深〈3米，用于软，中，硬岩性，型号有y24,y26等2）气腿式凿岩机：重量一般24~30千克，主机安设在气腿上，靠气腿推动钻进，可凿水或倾斜的炮眼，孔径38~40mm孔深〈5米，用于软，中，硬岩性，型号有ysp45等。

隧道全断⾯开挖光⾯爆破⼯法（附⽰意图）隧道全断⾯开挖光⾯爆破⼯法(附⽰意图)隧道全断⾯开挖光⾯爆破⼯法光⾯爆破是通过正确选择爆破参数和合理的施⼯⽅法，达到爆后壁⾯平整规则、轮廓线符合设计要求的⼀种控制爆破技术。

隧道全断开挖光⾯爆破⼯法，是应⽤光⾯爆破技术，对隧道实施全断⾯⼀次开挖的⼀种施⼯⽅法。

它与传统的爆破法相⽐，最显著的优点是能有效地控制周边眼炸药的爆破作⽤，从⽽减少对围岩的扰动，保持围岩的稳定，确保施⼯安全，同时，⼜能减少超、⽋挖，提⾼⼯程质量和进度。

⼀、光⾯爆破作⽤原理光⾯爆破的破岩机理是⼀个⼗分复杂的问题，⽬前仍在探索之中。

尽管在理论上还不甚成熟，但在定性分析⽅⾯已有共识。

⼀般认为，炸药起爆时，对岩体产⽣两种效应：⼀是药包爆炸瞬时⾼温⾼压⽓体形成的冲击波效应；⼆是爆炸⽓体膨胀做功所起的作⽤。

光⾯爆破是周边眼同时起爆，各炮眼的冲击波向其四周作径向传播，相邻炮眼的冲击相遇，则产⽣应⼒波的叠加，并产⽣切向拉⼒，拉⼒的最⼤值发⽣在相邻炮眼中⼼连线的中点，当岩体的极限抗拉强度⼩于此拉⼒时，岩体便被拉裂，在炮眼中⼼连线上形成裂缝，随后，爆炸⽓的膨胀使裂缝进⼀步扩展，形成平整的爆裂⾯⼆、光⾯爆破的技术要点要使光⾯爆破取得良好效果，⼀般需掌握以下技术要点：1.根据围岩特点，合理选定周边眼的间距和最⼩抵抗线，尽最⼤努⼒提⾼钻眼质量。

2.严格控制周边眼的装药量，尽可能将药量沿眼长均匀分布。

3.周边眼宜使⽤⼩直径药卷和低猛度、低爆速的炸药。

为满⾜装结构要求，可借助导爆索(传爆线)来实现空⽓间隔装药。

4.采⽤毫秒微差有序起爆。

要安排好开挖程序，使光⾯爆破具有良好的临空⾯。

(⼀)周边眼常⽤参数的选择1.周边眼间距E它是直接控制开挖轮廓⾯平整度的主要因素。

⼀般情况下E=(12~15)d，其中炮眼直径d=35~45mm。

对于节理较发育、层理明显以及开挖轮廓要求较⾼的地下⼯程，周边眼间距可适当减⼩，也可在两炮眼之间增加⼀个不装药的导向空眼。

巷道断面设计、爆破说明书及爆破图表编制学生姓名：学院：专业班级：专业课程：指导教师：2014年 5 月30 日《井巷工程》课程设计任务书题目：某煤矿年设计生产能力90万t吨，为瓦斯矿井，采用立井多水平开拓方式，采用中央分列式通风，井下最大涌水量为450m3/h.第二水平东运输大巷长度1600m，服务年限为25年；通过的流水量为 220 m3/h ，风量为 34m3/s ；采用XK8-9/132A蓄电池式电机车，牵引3.0 t矿车运输。

巷道内铺设一趟直径Φ为200mm的压气管和一趟直径Φ为100mm的供水管。

设计的大巷穿过中等稳定岩层，岩石坚固性系数f=4～6。

该矿实行“三八”工作制，计划月进尺140m，每月实际工作30d，掘支平行作业，每一掘进班完成一个循环。

预计正规循环率为0.9，炮眼利用率为0.9。

设计内容：1、选择合适的巷道断面形状。

2、设计双轨直线段的巷道断面。

确定巷道净宽、拱高、墙高、净断面面积、净周长，并进行风速校核。

选择合适的支护方式，确定支护参数。

最后确定巷道的掘进断面尺寸。

3、布置巷道内水沟和管线。

4、计算巷道掘进工程量和材料消耗量。

5、绘制巷道断面施工图，编制巷道特征表和每米巷道掘进工程量和材料消耗表。

6、根据设计的断面图，编制爆破作业图表。

包括爆破原始条件，三个方向的炮眼布置图、装药量及起爆顺序、预期爆破效果表。

设计要求：1、在规定的时间内认真、独立地完成计算、绘图、编写说明书等全部工作。

作到分析论证清楚、论据确凿，并积极采用切实可行的先进技术，力争使设计成果达到较高水平。

2、要通过计算确定的，必须有必要的计算步骤和过程。

要参照有关规范和经验确定的，请说明确定理由。

设计参照依据：《煤矿安全规程》、《煤矿井巷工程质量验收规范》、《煤矿巷道断面和交岔点设计规范》、《煤矿矿井采矿设计手册》、《井巷工程》东兆星等．3、说明书用稿纸手写（或打印），要求字迹工整，内容完整，表格要用统一编号和表头。

竖井与隧道爆破专项安全施工方案编制:审核:批准:2008年6月25日目录一、工程概况 (1)1、工程概况. (1)2、施工环境 (1)3、工程特点、重点及技术要求 ······················································· .6二、爆破区地形地貌、气候及工程地质条件 (7)三、开挖方法与爆破方案 (8)1、钻爆设计依据与设计方法 (9)2、开挖方案 (13)3、光面爆破技术 (13)四、竖井爆破施工 (19)五、爆破振动监测 (19)1、监测目的 (19)2、监测仪器 (20)3、监测实施 (20)六、施工资源计划及施工计划安排 (20)1、主要施工设备配备 (20)2、劳动力配备 (20)3、施工计划安排 (20)七、控制超欠挖的技术措施 (20)八、爆破振动安全距离计算 (23)九、钻爆安全技术措施与质量要求 (24)1、爆破安全一般规定 (24)2、钻眼 (25)3、装药 (26)4、爆破警戒和安全防护措施. (27)十、爆破施工组织 (28)1、爆破施工管理机构 (28)2、火工品的购置、搬运及使用管理 (28)十一、主要经济技术指标 (30)1、炸药单耗 (30)2、雷管单耗 (30)3、主要材料消耗 (30)十二、安全保证措施及事故应急预案 (30)1、爆破作业 (30)2、安全管理体系和安全目标. (31)3、事故应急预案 (31)十三、质量保证措施 (32)1、质量管理方针 (32)2、质量管理目标 (33)3、质量管理体系 (33)4、质量保证体系 (33)5、质量管理组织机构 (33)6、质量管理要求 (33)十四、环境保护措施 (34)1、施工区机械噪音 (34)2、生活垃圾 (34)翻身站～大浪站区间竖井与暗挖隧道爆破专项安全施工方案一、工程概况1、工程概况翻身站～灵芝公园站盾构区间左线从翻身站起点至里程左DK4+600存在硬岩，需采用矿山法拼管片，矿山法施工1号竖井中心里程设在右DK4+665.947，位于创业路立交桥旁。

巷道开挖爆破优化设计(爆破警戒示意图+炮孔布置图+网络敷设图+巷道断面图+装药结构图)-课程设计巷道开挖爆破优化设计(爆破警戒示意图+炮孔布置图+网络敷设图+巷道断面图+装药结极图)忙碌了一个多星期终于完成了爆破课程设计，说难也不难，可是自己真的做起来确实觉得到处碰壁，当初拿到题目时，脑子里真的想不出该怎么去做，应该说是无从下手了，于是就想着老师能给我们一些范本，好参照着做，结果也没有拿到，于是自己跑到图书管寻觅着相关资料，好不容易借了3本书，一阵幸喜之后便开始翻阅，从中找到了许多有用的设计资料，就这样不会了从书上慢慢找回需要的知识，在这样的过程中终于做完了我的爆破设计。

做完设计，自己收获很多，收获的不仅是平时没有见过或者很陌生的知识，尤其是通过自己的努力作出的成果的那种乐趣，我的设计题目是《道开挖优化爆破设计》，采用全断面一次爆破，运用光面爆破的方法进行设计。

由于光面爆破能减少超挖，爆破后形成规模，以及爆破后隧道轮廓外的围岩不产生或很少产生爆破裂缝，有效保持了围岩的稳定性等特点，在隧、巷道掘进中，光面爆破已全面推广，并成为一种标准的施工方法。

光面爆破技术的关键是更好准确的确定光爆参数，包括周面眼的布置，最小抵抗线，装药系数，以及不偶合系数的确定，根据确定的参数进行布孔和装药，近而为后来的施工开挖做准备。

通过本次设计我基本上了解到了一些爆破施工设计的方法、步骤以及注意事项。

更重要的是通过这次设计，使我发现了自己以前在学习这门课程中的不足。

爆破工程不是一门只注重理论的课程，事实上，一个好的爆破设计并不是单单靠书本知识就可以做出来的，它实际上是一个指导理论与实践经验的产物。

在爆破过程中，安全问题的重要性随时都体现着。

整个爆破环节中只要是出现一个小小的错误，都可能导致爆破的失败及危险的出现，更有可能造成人员伤亡。

爆破器材的运输、保管以及正常使用更是有着严格的规定。

所以在爆破实际施工过程中，一定要保持严谨、认真的态度，结合以往经验及实际情况进行设计施工。

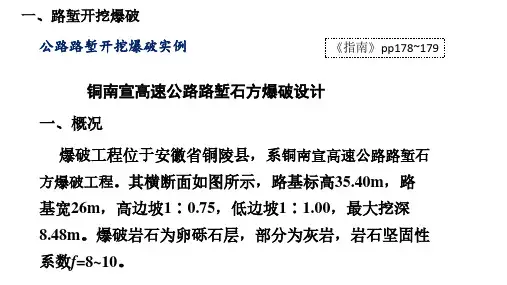

公路路堑开挖爆破实例《指南》pp178~179铜南宣高速公路路堑石方爆破设计一、概况爆破工程位于安徽省铜陵县，系铜南宣高速公路路堑石方爆破工程。

其横断面如图所示，路基标高35.40m，路基宽26m，高边坡1∶0.75，低边坡1∶1.00，最大挖深8.48m。

爆破岩石为卵砾石层，部分为灰岩，岩石坚固性系数f=8~10。

公路路堑开挖爆破实例路堑横断面图二、方案设计采用深孔台阶延时爆破。

台阶高度H=8~10m。

公路路堑开挖爆破实例三、爆破参数孔径d=90mm；孔距a=3.0m；排距b=2.5m；孔深L=7~9.5m；=4.0~4.5m；装药长度L1=5~6m；填塞长度L2=3.0m；超深h=0.5~1.0m；最小抵抗线W1单位炸药消耗量q=0.4kg/m3；单孔装药量Q=22kg左右。

公路路堑开挖爆破实例四、装药及装药结构使用M型乳化炸药连续装药结构具有操作简单、装填速度快的优点，但在孔口部分容易产生大块。

孔内间隔装药虽然能够改变上述缺点，但施工复杂、费时费力。

为此，采用孔间交错改变填塞长度的方法，兼顾了二者的利弊（图）。

装药前首先清洗炮孔，测量孔深。

为确保装药可靠起爆，起爆药包放入2发导爆管雷管，置于离药包顶部1/3处，起爆药包中雷管聚能穴指向主药包方向。

装药结构见图所示。

公路路堑开挖爆破实例四、装药及装药结构装药结构图孔间交错改变填塞长度公路路堑开挖爆破实例五、起爆网路为确保传爆的可靠性，炮孔内装2发雷管，从每个炮孔内各取1发雷管分别组成两套爆破网路。

然后，用塑料导爆管将两套爆破网路组合在一起构成复式起爆网路，如图所示。

导爆管之间用四通连接，整个网路的末端用电雷管进行引爆。

现场使用1~10段毫秒延时导爆管雷管进行延时起爆。

公路路堑开挖爆破实例五、起爆网路复式起爆网路公路路堑开挖爆破实例六、爆破效果爆破破碎效果良好，只产生少量大块，80%的爆破碎石能够直接使用机械设备装运；底板平整；基本无飞石，极个别飞石也都控制在20m以内；爆破振动速度也在允许的范围之内。
