浙江省居住建筑节能设计表C住宅)

浙江省《民用建筑项目节能评估技术导则》（试行）民用建筑项目节能评估技术导则（试行）TechnicalGuidelineofEnergy-avingaementonCivilBuilding浙江省住房和城乡建设厅前言为了深入贯彻实施《中华人民共和国节约能源法》、《民用建筑节能条例》、《浙江省实施〈中华人民共和国节约能源法〉办法》和《浙江省人民政府关于积极推进绿色建筑发展的若干意见》等法律、法规、规章和政策规定，有序推进民用建筑节能评估工作，不断提高我省民用建筑节能设计水平，根据浙江省住房和城乡建设厅批准的导则编制计划，本导则编制组经广泛的调查研究，认真吸取国内外先进技术和经验，在反复征求意见的基础上，制订了本导则。

本导则为浙江省民用建筑节能项目评估提供了规范化的判断依据，同时可作为业主、勘察设计、施工监理、运行管理、节能评估人员开展建筑节能工作的技术参考。

本导则的实施由浙江省住房和城乡建设厅归口管理，由浙江大学建筑设计研究院负责具体技术解释工作。

主编单位：浙江大学建筑设计研究院参编单位：中国建筑科学研究院上海分院上海飞熠软件技术有限公司主要起草人员：杨毅、姚昭晖、丁德、殷农、王靖华、李平、杨国忠、孙文瑶、张敏敏、邵春廷、张永炜、范静龙、戴起旦、崔凤兰2目次3浙江省民用建筑项目节能评估技术导则1总则1.1为规范民用建筑项目节能评估和审查工作，提高民用建筑节能设计方案的科学性，提高能源利用效率，规范民用建筑的节能评估和审查工作，根据《民用建筑节能条例》、《浙江省实施〈中华人民共和国节约能源法〉办法》和《浙江省人民政府关于积极推进绿色建筑发展的若干意见》等有关法律、法规和政策规定，结合本省的气候特点和实际，制定本导则。

1.2民用建筑节能评估是指根据建筑节能相关法律、法规、规章和标准，对民用建筑项目设计方案的科学性、合理性进行分析和评估，提出提高能源利用效率、降低能源消耗的对策和措施，并编制节能评估文件的行为。

附表 E.0.1 居住建筑节能设计表
部位名称节能做法K［W/（㎡·K）］
规定值计算值屋顶平屋面70厚挤塑聚苯板0.45 0.44
外墙
主墙体25厚LJS-抹面砂浆C型+240厚B05级加气混凝土+15厚LJS-抹面砂浆C型0.70 0.52 热桥
柱25厚LJS-抹面砂浆C型+40厚挤塑聚苯板+200厚钢筋混凝土+15厚LJS-抹面砂
浆C型
1.82 0.59
梁25厚LJS-抹面砂浆C型+40厚挤塑聚苯板+200厚钢筋混凝土+15厚LJS-抹面砂
浆C型
1.82 0.59
过梁－－－
窗（包括阳台门透明部分）PA断桥铝合金中空玻璃(空气12mm) 2.80 2.80
透明玻璃门PA断桥铝合金中空玻璃(空气12mm) 2.80 2.80 分隔采暖与非采暖空间的隔墙200厚加气混凝土+5厚水泥抗裂砂浆 1.50 0.93 分隔采暖与非采暖空间的户门多功能户门 2.00 1.50 架空或外挑楼板－－－非采暖地下室顶板－－－
地面
周边地面－－－非周边地面－－－
伸缩缝、沉降缝两侧外墙－ 1.50 0.56 抗震缝两侧外墙－ 1.50 0.56 分户墙200厚加气混凝土 1.50 0.94 公寓式酒店层间楼板20厚水泥砂浆+50厚C15砼+20厚挤塑聚苯板+100厚钢筋混凝土+20厚水泥砂浆 2.00 1.07
热计量方式分户计量
窗墙面积比（开间最大）北0.37 2.50 2.80
采暖方式地板辐射采暖东、西0.44/0.44 2.30/2.30 2.80/2.80 体形系数0.16 南0.47 2.30 2.80 其他建筑物耗热量指标
建筑节能设计判定方法□直接判定法■指标判定法□对比判定法9.00 7.32。

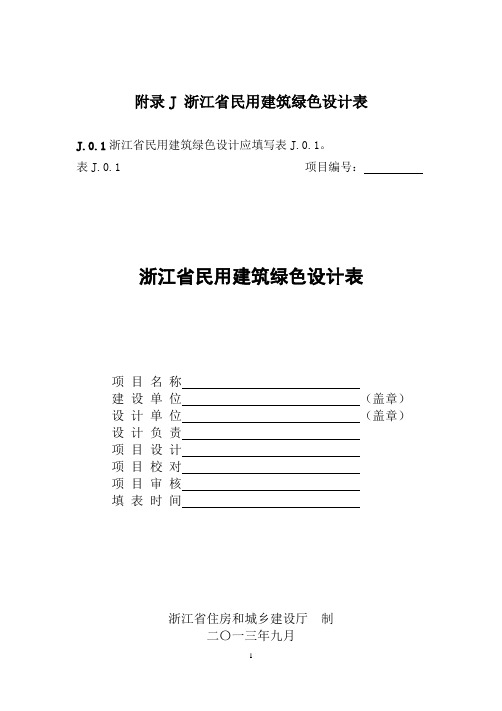

附录J 浙江省民用建筑绿色设计表J.0.1浙江省民用建筑绿色设计应填写表J.0.1。

表J.0.1 项目编号：浙江省民用建筑绿色设计表项目名称建设单位（盖章）设计单位（盖章）设计负责项目设计项目校对项目审核填表时间浙江省住房和城乡建设厅制二〇一三年九月1一、工程基本情况项目名称建设单位建设地点建筑类型□住宅☑公建建筑面积m2☑新建□改扩建地上建筑面积m2地下建筑面积m2建筑高度 m 建筑容积率建筑层数地上层地下层公建节能分类☑甲类建筑□乙类建筑□丙类建筑设计使用年限结构安全等级抗震设防类别抗震设防烈度结构形式空调形式项目投资(万元)可达绿色建筑设计标识等级(参照GB/T50378)☑无□一星级□二星级□三星级二、关键指标设计汇总指标单位填报数据(小数点后保留两位) 用地面积万m2建筑总面积万m2地下建筑面积m2地下面积比%透水地面面积比%建筑总能耗tce/a单位面积能耗kWh/m2a节能率%非传统水量M3/a用水总量M3/a 非传统水源利用率%建筑材料总重量t可再循环材料重量t可再循环材料利用率%可再利用材料重量t可再利用材料使用率%绿地率% 可再生能源总量tce/a 可再生能源使用比例%可再生能源产生的热水量M3/a 建筑生活热水量M3/a 可再生能源产生的热水比例% 可再生能源发电量万kWh/a 建筑用电量万kWh/a 可再生能源产生发电比例%主要能耗品种及耗能量变压器总容量（kVA）主要场所照明功率密度值（W/m2）燃气种类燃气设计总耗量（Nm3/h）燃油种类燃油设计总耗量（t/h）燃煤种类燃煤设计总耗量（t/h）热力种类热力设计总耗量（t/h）年能耗设计总量（tce）单位面积能耗设计指标（tce/（m2.a）建筑分项能耗耗能系统设计年耗能量（tce）分项能耗占总能耗百分比暖通空调系统照明、插座生活热水系统生活给水系统厨房炊事系统电梯等运输系统其他其它指标说明：1kwh=3.6*106J，1tce=29.3*109J，1tce=8.14*103kwh三、工程概况(工程性质、工程投资、用地面积、建筑面积、结构形式、开发与建设周期、解决的主要技术问题等情况)四、绿色设计内容简介绿色设计策划项目定位：建设目标：设计方案概述：技术策略：前期调研：其它：规划设计场地规划及选址情况：场地资源利用情况：用地指标：周边公共服务设施：出入口公共交通：室外环境（声、热、光、风）：场地雨水规划方案：景观绿化等：透水地面：既有建筑利用：地下空间利用：其它：建筑设计被动节能设计策略：适宜的建筑朝向和体形：无障碍设计：可再生能源与建筑一体化：空间合理利用：日照和天然采光：自然通风：围护结构：1、居住建筑围护结构节能设计应填写表J.0.2；2、公共建筑围护结构节能设计应填写表J.0.3。

浙江省居住建筑节能设计标准浙江省作为我国经济发达的地区之一，居住建筑的节能设计标准一直备受关注。

节能建筑是指在保证建筑功能和使用安全的前提下，通过科学的设计和合理的施工，有效地降低建筑能耗，减少能源消耗，降低对环境的影响，提高建筑的使用效率和舒适性。

因此，制定和实施居住建筑节能设计标准对于提高建筑能效、减少能源消耗、保护环境具有重要意义。

首先，浙江省居住建筑节能设计标准要求建筑材料的选择和使用符合节能要求。

在建筑设计中，应当优先选择具有良好隔热、隔音、保温性能的材料，减少能源消耗。

同时，建筑材料的生产过程也应符合环保要求，减少对环境的污染。

在建筑施工过程中，应当严格控制材料的浪费，提高材料利用率，减少资源浪费。

其次，浙江省居住建筑节能设计标准要求建筑结构的设计满足节能要求。

建筑结构的设计应当充分考虑建筑的保温隔热性能，采取有效的措施减少能源消耗。

同时，在建筑结构设计中，应当合理利用自然光和自然通风，减少对人工照明和通风设备的依赖，降低能源消耗。

此外，浙江省居住建筑节能设计标准还要求建筑设备的选用和设计符合节能要求。

建筑设备包括供暖、通风、空调、照明等系统，应当选择能耗低、效率高的设备，并且合理设计系统布局，减少能源浪费。

在建筑设备的使用过程中，应当加强设备的维护和管理，提高设备的使用效率，减少能源消耗。

最后，浙江省居住建筑节能设计标准还要求建筑的运行管理满足节能要求。

建筑的运行管理包括建筑的日常维护、能源的监测和管理等方面，应当建立科学的管理制度，提高建筑的使用效率，减少能源浪费。

总之，浙江省居住建筑节能设计标准的制定和实施对于提高建筑能效、减少能源消耗、保护环境具有重要意义。

只有不断完善节能设计标准，加强对建筑节能的管理和监督，才能实现建筑节能目标，为可持续发展做出贡献。

希望全社会能够共同关注和支持居住建筑节能设计标准，共同为节能减排事业努力奋斗。

备案号：J12847-2014DB浙江省工程建设标准DB33/10XX-2014民用建筑可再生能源应用核算标准Green design standard of civil buildings2014－xx－xx 发布2014－xx－xx实施浙江省工程建设标准民用建筑可再生能源应用核算标准Application standard for renewable energy of civil buildingDB33/10XX-2014主编单位：浙江大学建筑设计研究院有限公司杭州市地源空调研究所浙江省能源与核技术应用研究院参编单位：宁波华聪建筑节能科技有限公司杭州欧帆能源科技有限公司广东美的暖通设备有限公司批准部门：浙江省住房与城乡建设厅浙江省质量技术监督局施行日期：201x 年xx月xx日xxxx出版社2014 年杭州前言为贯彻落实《中华人民共和国节约能源法》、《民用建筑节能条例》和《浙江省实施〈中华人民共和国节约能源法〉办法》等法律法规规定，进一步推动我省可再生能源建筑应用工作，根据《浙江省住房和城乡建设厅关于印发2012年度浙江省建筑节能及相关工程建设地方标准制修订计划的通知》（建设发〔2012〕192号）的要求，浙江省住房和城乡建设厅组织浙江大学建筑设计研究院等单位开展了本标准的编制工作。

编制组经过广泛的调查研究，在总结近年来国内外建筑可再生能源应用方面的实践经验和研究成果，结合浙江省的地方特点并广泛征求意见的基础上，通过反复讨论、修改、完善，制定了本标准。

本标准共分为4章和2个附录。

主要技术内容是：总则，术语，基本规定、可再生能源应用核算要求等。

本标准以黑体字标志的条文为强制性条文，必须严格执行。

本标准由浙江省住房与城乡建设厅负责管理和对强制性条文的解释，由主编单位负责具体技术内容的解释。

本标准的主编单位：浙江大学建筑设计研究院有限公司杭州市地源空调研究所浙江省能源与核技术应用研究院本标准的参编单位：宁波华聪建筑节能科技有限公司杭州欧帆能源科技有限公司广东美的暖通设备有限公司本标准主要起草人：王靖华王其坤周鑫发张敏敏李志磊冯百乐杨毅李平王小红于勤勇戴敦颐郑科丰本标准主要审查人：景政治赵宇宏李光华杨彤钱樟有张顺宝林胜华目次1 总则 (1)2 术语 (2)3 基本规定 (3)4 可再生能源应用核算要求 (4)4.1公共建筑 (4)4.2居住建筑 (5)附录A (6)附录B (9)附：条文说明 (10)Contents1 General Provisions (1)2 Terms (2)3 basic requirement (3)4 Accounting requirements for renewable energy applications44.1 Public buildings (4)4.2 Residential buildings (5)Appendix A (6)Appendix B (9)Addition：Explanation of Provisions (10)1 总则1.0.1 为促进民用建筑可再生能源应用，提高应用水平，根据《中华人民共和国节约能源法》、《中华人民共和国可再生能源法》、《民用建筑节能条例》、《浙江省实施〈中华人民共和国节约能源法〉办法》和《浙江省可再生能源开发利用促进条例》等有关法律、法规和政策规定，结合本省的气候特点和经济技术发展现状，制定本标准。

浙江省建筑节能设计专篇大纲1、建筑节能专篇设计依据（1）《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2001)（2）《公共建筑节能设计标准》(GB50189-2005)（3）浙江省标准《居住建筑节能设计标准》（DB33/1015-2003）（4）浙江省标准《公共建筑节能设计标准》(DB/331038-2007) （5）《全国民用建筑工程设计技术措施节能专篇》建筑、结构、给水排水、暖通空调•动力、电气等各分册（6）《建筑节能施工质量验收规范》(GB50411-2007)（7）绿色建筑评价标准》GB/T50378-2006（8）各专业相关的专业规范2、建筑2.1 建筑节能设计表必须在建筑设计总说明中认真填写居住（公共）建筑节能设计表（热工性能判断表）。

表格形式：居住建筑可采用DB33/1015-2003（浙江省标准“居住建筑节能设计标准”）中第51页附录J、或“全国民用建筑工程技术措施——节能专篇——建筑”中第82页附录C。

公共建筑可采用DB33/1018-2007（浙江省标准“公共建筑节能设计标准”中的浙江省公共建筑节能设计表，或“全国民用建筑工程设计技术措施——节能专篇——建筑”第91页附录I。

表中的项目必须如实填写，不得删减表中的项目。

如果本设计中不存在某些项目，可以空格。

对屋面、外墙、楼板、底层自然通风的架空楼板、符合各朝向窗墙比的外窗、外门等的传热系数（K）和居住建筑的体型系数必须达到或小于节能标准规定的限值。

凡不满足规定性指标的，则必须进行权衡计算，以确保满足节能的要求。

2.2 构造做法在施工图建筑设计总说明中的“构造做法说明”或另列的“建筑用料表”中，所列举的建筑各部位的保温材料的名称及厚度必须与建筑节能设计表（热工性能判断表）一致。

2.3 传热系数确定设计的建筑物中，屋面、外墙、外门窗等传热系数（K）的确定，可以在DB33/1013-2003（浙江省标准“居住建筑节能设计标准”）第18页至50页的附录中，或在“全国民用建筑工程统一技术措施——节能专篇——建筑”有关章节中选用，如不能直接选用的，应计算确定，并应附计算书送审。

杭州市民用建筑绿色与节能设计施工图专篇（居住建筑）项目名称：建设单位：设计单位：证书等级：证书编号：项目负责人（设计总负责）：设计人员一览表图纸目录（居住建筑）（可根据各设计单位图号编码方式编写）共页第页设计总负责人（设计总负责）：完成日期：年月图纸目录（居住建筑）（可根据各设计单位图号编码方式编写）共页第页设计总负责人（设计总负责）：完成日期：年月杭州市民用建筑绿色与节能设计施工图专篇（居住建筑）-总表工程编号项目编号绿电施-01杭州市民用建筑绿色与节能设计施工图专篇-电气专业工程编号项目编号绿电施-01杭州市民用建筑绿色与节能设计施工图专篇-电气专业目次1总体说明 (02)2杭州市民用建筑绿色与节能设计专篇-总表填写说明 (04)3杭州市民用建筑绿色与节能设计专篇-建筑专业填写说明 (06)4 杭州市民用建筑绿色与节能设计专篇-结构专业填写说明 (34)5 杭州市民用建筑绿色与节能设计专篇-给排水专业填写说明 (40)6杭州市民用建筑绿色与节能设计专篇-暖通专业填写说明 (44)7杭州市民用建筑绿色与节能设计专篇-电气专业填写说明 (60)总体说明：1、本专篇是以我省《绿色建筑设计标准》DB33/1092-2016中《浙江省绿色建筑设计表》为蓝本，结合《绿色建筑评价标准》GB/T50378-2014及《浙江省绿色建筑自评表》中相关内容，进行梳理、整合；根据《建筑工程设计文件编制深度规定》2016版中的施工图设计说明对（建筑节能设计说明、绿色建筑设计说明）要求，进行编制的；可作为建筑施工图说明中的节能与绿色建筑设计专篇。

2、专篇按建筑设计的专业划分，将其中的设计理念、技术措施及方法，进行提炼；分解到建筑、结构、给排水、电气设计及暖通设计专业图纸中；形成独立的绿色设计专篇子项。

3、针对《建筑绿色与节能设计施工图专篇》条款简约特性及工程项目的多样性与复杂性，为方便使用者精准使用；特配套编制本《建筑绿色与节能设计施工图专篇填写说明》；通过对《建筑绿色与节能设计施工图专篇》各条款来源、依据材料及备注等内容，以列表形式，对专篇中内容逐条进行说明与诠释。

浙江省城市‎‎住宅建筑设‎‎计标准DBJ10‎-6-981 总则1.0.1 为了适应我‎省经济发展‎需要，加强城市住‎宅设计管理‎，提高全省住‎宅建设水平‎，以满足城市‎居民生活水‎平不断提高‎的需要，使住宅设计‎符合适用、安全、卫生、舒适、经济等要求，特制定本标‎准。

1.0.2 本标准是我‎省近期城市‎住宅建设的‎设计标准。

1.0.3 住宅设计应‎充分体现“以人为本”的指导思想‎。

以现代家庭‎居住行为方‎式为依据，着重提高住‎宅的居住环‎境质量和完‎善住宅的使‎用功能，满足住宅的‎舒适性、安全性、耐久性和经‎济性。

并考虑持续‎发展的需要‎。

同时应满足‎老年人、残疾人等居‎住者的使用‎要求。

1.0.4 住宅的选址‎、定点和规划‎设计必须符‎合当地城市‎规划和分区‎规划的要求‎，贯彻国家节‎约土地的政‎策。

同时应体现‎节能、节水、节材等要求‎。

1.0.5 住宅设计要‎重视立面造‎型，克服呆板、单调和千篇‎一律的状况‎，努力创造丰‎富、新颖的建筑‎形式，反映时代风‎貌和地区特‎色。

1.0.6 逐步推行住‎宅建筑模数‎协调体系和‎参数系列，促进住宅产‎品标准化、系列化、多样化。

因地制宜的‎积极采用新‎技术、新材料、新工艺、新设备，增大科技含‎量，促进住宅产‎业现代化。

1.0.7 住宅设计除‎执行本标准‎外，还应执行国‎家和本省现‎行的有关规‎范和规定。

2 规划布局与‎环境2.0.1 住宅规划与‎设计应结合‎我省水乡、海岛、山区等不同‎的地理条件‎和不同性质‎、规模、自然环境、历史传统等‎特点，充分发挥各‎自的优势，因地制宜、合理布局，体现各自的‎特色。

2.0.2 住宅区规划‎要以改善布‎局结构、提高环境质‎量为宗旨。

力求空间组‎织丰富多样‎而有层次，要为居民多‎方面多层次‎的需求组织‎和配置好住‎宅群体、公共设施、道路网络、绿化系统、建筑小品等‎，做到使用方‎便、功能合理、丰富多彩、景观宜人。

2.0.3 住宅规划与‎设计应重视‎备置公共服‎务设施。

民用建筑项目节能评估技术导则（试行）Technical Guideline of Energy-saving assessment on Civil Buildings 浙江省住房和城乡建设厅前言为了深入贯彻实施《中华人民共和国节约能源法》、《民用建筑节能条例》、《浙江省实施〈中华人民共和国节约能源法〉办法》和《浙江省人民政府关于积极推进绿色建筑发展的若干意见》等法律、法规、规章和政策规定，有序推进民用建筑节能评估工作，不断提高我省民用建筑节能设计水平，根据浙江省住房和城乡建设厅批准的导则编制计划，本导则编制组经广泛的调查研究，认真吸取国内外先进技术和经验，在反复征求意见的基础上，制订了本导则。

本导则的主要技术内容是：1 总则；2规范性引用文件；3术语；4节能评估和审查的管理和工作程序；5节能评估的原则、方法与基本内容；6节能评估相关资料及分析；7节能评估要点和要求；8节能评估文件的编制格式。

本导则为浙江省民用建筑节能项目评估提供了规范化的判断依据，同时可作为业主、勘察设计、施工监理、运行管理、节能评估人员开展建筑节能工作的技术参考。

本导则的实施由浙江省住房和城乡建设厅归口管理，由浙江大学建筑设计研究院负责具体技术解释工作。

本导则属首次编制，在实施过程中如发现需要修改或补充之处，请将意见和有关资料寄送至：浙江大学建筑设计研究院。

（联系地址：浙江省杭州市浙大路38号浙江大学建筑设计研究院，邮政编码：310027）。

主编单位：浙江大学建筑设计研究院参编单位：中国建筑科学研究院上海分院上海飞熠软件技术有限公司主要起草人员：杨毅、姚昭晖、丁德、殷农、王靖华、李平、杨国忠、孙文瑶、张敏敏、邵春廷、张永炜、范静龙、戴起旦、崔凤兰目次民用建筑项目节能评估技术导则 (2)1 总则 (1)2 规范性引用文件 (2)3 术语和定义 (3)4 节能评估和审查的管理和工作程序 (10)6 节能评估相关资料及分析 (16)7 节能评估要点 (19)8 节能评估文件编制格式 (29)附录A 各种能源折标准煤参考系数 (49)附录B 耗能工质能源等价值 (51)浙江省民用建筑项目节能评估技术导则1 总则1.1为规范民用建筑项目节能评估和审查工作，提高民用建筑节能设计方案的科学性，提高能源利用效率，规范民用建筑的节能评估和审查工作，根据《民用建筑节能条例》、《浙江省实施〈中华人民共和国节约能源法〉办法》和《浙江省人民政府关于积极推进绿色建筑发展的若干意见》等有关法律、法规和政策规定，结合本省的气候特点和实际，制定本导则。
