下载文档原格式
铝合金零件发黄发白霉变原因
1、铝合金压铸件,存放过程中,外观出现原先没有的斑点,主要有下面2种原因引起：
a、铸造铝合金的腐蚀；
b、铸造铝合金的霉变；
2、铝合金的腐蚀：
铝合金和环境间发生化学或电化学相互作用而导致合金成分变化、性能受损的现象.
铝合金的腐蚀主要分为两种：
a、铝合金与酸、碱溶液产生化学反应,形成含铝离子的溶液；
b、铝合金在电解质溶液中发生“原电池腐蚀”；
3、铝合金的霉变：
霉变是由微生物引起的,在一定的温度和湿度下(10~40℃,25~40℃为最活跃温度,湿度>65%),微生物在铝合金表面繁殖生长,造成局部呈现可以擦除的灰白色斑块.擦除的灰白斑块
4、铝合金霉变的原因
a、铝合金产品保存的环境,温度和湿度适合霉菌生长；
b、铝合金产品表面,混有潮解物质,自动向空气吸收水分,形成"原电池腐蚀反应",营造霉菌适合生长的环境；
c、铝合金由于"原电池腐蚀反应",表面析出碱性化合物质,潮解后,湿度温度适宜,霉菌生长迅速；
d、铝合金产品表面,有油脂、植物纤维等适合霉菌生长的"土壤",一旦湿度温度适宜,霉菌生长迅速；。
铝零件一些小问题压铸铝铸件被水泡过后很多的铝灰和白点，用什么办法可以快速的处理干净？1你说的是铝质发生了霉变，要用专用的脱霉剂，用抛丸和其他方法可以暂时去除，但是过一段时间还会出现霉变；2有这样的清洗剂可以买一点，网上搜索一下很多的；彻底清除很难，如果允许的话，抛丸处理（严重的可能要刷光）。
3水中的盐分和酸腐蚀了铸件；用锌丸抛丸效果好一点，建议抛丸前做超音波清洗。
避免铝铸件阳极氧化膜染色后出现白斑的方法由于铝铸件产品组织疏松、孔隙率高，含有多种金属和非金属杂质，阳极氧化膜染色后极易出现白斑，铝铸件阳极氧化膜质量很难保证。
对此，有关专家表示，可以采用以下几种方法来避免这个问题：一、采用高电压大电流密度冲击法。
在阳极氧化初期采取高电压、大电流冲击，使原先被杂质分割的大小“岛屿”通过大电流冲击而连接成片。
二、铸件表面打磨法。
打磨可以使磨下来的铝末填充铸件的孔隙，起到连接被杂质隔离的块块“岛屿”的桥梁作用。
三、铸件表面喷丸法。
在喷丸法试用之前笔者采用圆头锤子敲的方法，原意是想使阻隔“岛屿”的缝隙通过敲打闭合，达到连接成片的目的，结果效果显著。
采用这几种方法就可有效避免铝铸件阳极氧化膜染色后出现白斑，从而保证其质量。
阳极氧化后的铝型材表面有密密麻麻的白点及白斑，是什么原因造成的？对整体防腐性能有影响吗？两个可能,染色後未封孔前, 工件於空气中熏到酸雾或碱雾, 染料呈点状退色所致. 此现象大都为细小星点状白点. 只要隔绝染色至封孔槽间的环境勿受酸碱物熏到, 即可改善. 此现象不会影响防腐性能.工件表面残馀污物尤其是残胶, 前处理未完全去除, 在阳极氧化过程中, 氧化不完全, 染色即无法完全上色, 改善前处理即可解决. 由於氧化膜不完全会影响防腐性能.。
铝压铸产品老是发霉怎么办？一直以来，铝合金压铸件的清洗都是一个老大难的问题。
我们看到很多企业的做法是，在机加工后，没有做彻底清洗，只是用水简单的冲一下，然后吹干，甚至自然晾干。
然后就堆放在仓库里几个月，突然有一天需要出库了，才发现工件长霉斑了，出现发霉、发黑、发黄的情况。
这个时候，他们着急了。
一是客户要货急，交不了货失钱又失信誉；二是如果真要报废，损失可就大了。
飘洁环保清洗技术建议您：对机加工后的铝合金压铸件，要对切削液、手印等腐蚀性物质做一次彻底清洗，然后马上做防氧化处理，并在干燥的环境中存放。
如果工件不慎潮湿或遇水了，请在第一时间再做一次清洗和防氧化处理，这样工件还可以焕然一新。
飘洁环保清洗技术处理后的工件如下图：赛敏公司新研制的飘洁水溶性生物降解清洗剂是新一代环保高效铝压铸除油污除霉斑清洗剂。
本品在自然界中可完全生物降解，不会对环境造成伤害，使用过程不会挥发出有毒有害的气体，已经获得中国环保产品认证，并符合欧盟环保认可和REACH指令要求。
配合相匹配的超声波设备可一步法完成除油污、除黑斑，突破了传统除油污、除霉点分开实施的清洗思路；清洗效果完全达到还原铝合金本色和光泽度的要求，且不改变铝合金件的尺寸；高浓缩型的飘洁水溶性生物降解清洗剂常规使用成本仅有3-4元人民币/公斤。
在存放、运输过程中，铝合金压铸件会再次氧化，长霉点、变黄、发黑的现象。
这段时间，如何防止氧化呢？赛敏公司新研制的飘洁无铬无氰钝化剂具有以下特点，完全解决存放、运输过程中铝合金压铸件再次氧化的问题。
1、综合成本低，超浓缩、稀释后使用；2、操作简便，常温浸泡5分钟左右，无需加热，无需设备，节能环保；3、防氧化时间长，在裸露的自然状态下存放3个月左右，密封包装存放3-6个月不氧化；4、钝化膜无色透明，不改变工件本色，且光泽度好；5、无毒无味，不挥发有毒有害气体，使用安全，对人体无害；6、可生物降解，无环境污染；ஈણ༹ۣᇸଆၣᓐฝဣሚጓညޘࡼĂڔཝĂણۣĂஂถă爱地球，如爱自己！。
铝镁合金霉变原因
1、铝合金压铸件，存放过程中，外观出现原先没有的斑点，主要有下面2种原因引起：
a、铸造铝合金的腐蚀；
b、铸造铝合金的霉变；
2、铝合金的腐蚀：
铝合金和环境间发生化学或电化学相互作用而导致合金成分变化、性能受损的现象。
铝合金的腐蚀主要分为两种：
a、铝合金与酸、碱溶液产生化学反应，形成含铝离子的溶液；
b、铝合金在电解质溶液中发生“原电池腐蚀”；
3、铝合金的霉变：
霉变是由微生物引起的，在一定的温度和湿度下(10~40℃，25~40℃为最活跃温度，湿度>65%)，微生物在铝合金表面繁殖生长，造成局部呈现可以擦除的灰白色斑块。
4、铝合金霉变的原因
a、铝合金产品保存的环境，温度和湿度适合霉菌生长；
b、铝合金产品表面，混有潮解物质，自动向空气吸收水分，形成"原电池腐蚀反应"，营造霉菌适合生长的环境；
c、铝合金由于"原电池腐蚀反应"，表面析出碱性化合物质，潮解后，湿度温度适宜，霉菌生长迅速；
d、铝合金产品表面，有油脂、植物纤维等适合霉菌生长的"土壤"，一旦湿度温度适宜，霉菌生长迅速；
不采用含钠盐或镁盐的精炼变质打渣剂，采用NaF成分的精炼变质剂，
或N2气精炼
不使用含植物纤维的脱模剂，不使用含植物纤维机加工切削液，更换油
基防锈切削液
产品不能长期露天存放，纺织产品表面飞尘堆积
堆放在盏板上的产品包装纸箱要用缠绕膜6面包裹好防水，产品沾过水
后需要放置于通风吹吹干。
压铸铝合金件表面斑点成因分析1. 压铸铝合金零件表面斑点由图可见，该表面斑点有如下特点：绝大多数位于未加工表面，加工面上没有见到；呈点状大面积分布，颜色发白，比底色浅。
由于铝合金表面和内部均不存在霉菌生长所需的有机物质，可以断定这些斑点不是霉菌。
铝合金压铸件在凝固以后，表面应该形成一层氧化物薄膜，这层氧化铝膜能阻止内部铝的进一步氧化，起到保护的作用。
但铝合金压铸件组织疏松，含有多种金属或非金属夹杂物，表面易出现空隙。
如果该氧化膜不致密，如膜中间有空隙，或膜中有其他元素的化合物导致出现破口，或外来化学物质导致膜被破坏，则腐蚀性气体或介质极易沿此空隙侵袭，造成腐蚀。
腐蚀后，铝的氧化物以粉末状、纤维状形态呈现，加之铝合金中铜等元素氧化物的色泽，看起来与周围的底色有反差，就像发霉了一样，实则不是霉，应是表面氧化现象。
因此，斑点的本质应该是压铸铝合金表面的氧化腐蚀。
如有可能，请寄一份样品，我可以用金相显微镜下观察一下，判断是否是氧化铝。
2. 表面氧化斑点的来源分析2.1 压铸时的脱模剂有研究表明，脱模剂中的石墨或碳残留在压铸铝合金表面，这些碳化物会形成表面斑点。
产生原因：不合适的脱模剂；脱模剂用量过多，局部堆积；脱模剂中的石墨落入铸件表层；模温过低，金属液温度过低导致表面凝固疏松。
处理方法：更换优质脱模剂；减少涂料中的石墨含量或选用无石墨水基涂料；严格喷涂量及喷涂操作；控制模温，保持热平衡；控制金属液温度。
2.2 机加工时的切削液有人认为如果机加工使用的切削液（油）含有对铝有腐蚀的成份，机加工结束后未能做彻底清洗。
处理方法：更换切削液，换用具有氧化性的切削液；及时、彻底的清洗工件，包括工件表面的油污、轻微的氧化点；清洗之后，马上做防氧化处理（使用钝化剂）；防氧化处理后的工件需要烘干并存放在干燥通风地方，定期检查。
2.3 与铝合金成分的关系铝合金的化学成分较为复杂，其组织存在多种不同的相结构，各个相之间的电极电位也不同，容易形成电化学腐蚀。

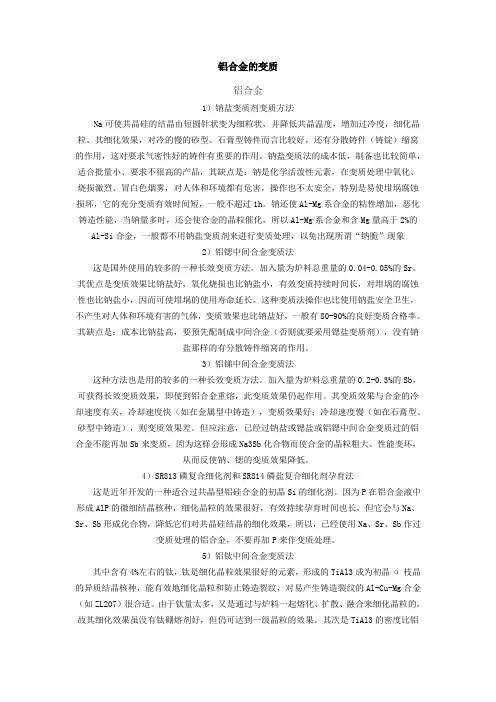

铝合金的变质铝合金1）钠盐变质剂变质方法Na可使共晶硅的结晶由短圆针状变为细粒状，并降低共晶温度，增加过冷度，细化晶粒。
其细化效果，对冷的慢的砂型、石膏型铸件而言比较好，还有分散铸件（铸锭）缩窝的作用，这对要求气密性好的铸件有重要的作用。
钠盐变质法的成本低，制备也比较简单，适合批量小、要求不很高的产品，其缺点是：钠是化学活泼性元素，在变质处理中氧化、烧损激烈、冒白色烟雾，对人体和环境都有危害，操作也不太安全，特别是易使坩埚腐蚀损坏，它的充分变质有效时间短，一般不超过1h。
钠还使Al-Mg系合金的粘性增加，恶化铸造性能，当钠量多时，还会使合金的晶粒催化，所以Al-Mg系合金和含Mg量高于2%的Al-Si 合金，一般都不用钠盐变质剂来进行变质处理，以免出现所谓“钠脆”现象2）铝锶中间合金变质法这是国外使用的较多的一种长效变质方法。
加入量为炉料总重量的0.04-0.05%的Sr。
其优点是变质效果比钠盐好，氧化烧损也比钠盐小，有效变质持续时间长，对坩埚的腐蚀性也比钠盐小，因而可使坩埚的使用寿命延长。
这种变质法操作也比使用钠盐安全卫生，不产生对人体和环境有害的气体，变质效果也比钠盐好，一般有80-90%的良好变质合格率。
其缺点是：成本比钠盐高，要预先配制成中间合金（否则就要采用锶盐变质剂），没有钠盐那样的有分散铸件缩窝的作用。
3）铝锑中间合金变质法这种方法也是用的较多的一种长效变质方法。
加入量为炉料总重量的0.2-0.3%的Sb，可获得长效变质效果，即使到铝合金重熔，此变质效果仍起作用。
其变质效果与合金的冷却速度有关，冷却速度快（如在金属型中铸造），变质效果好；冷却速度慢（如在石膏型、砂型中铸造），则变质效果差。
但应注意，已经过钠盐或锶盐或铝锶中间合金变质过的铝合金不能再加Sb来变质，因为这样会形成Na3Sb化合物而使合金的晶粒粗大、性能变坏，从而反使钠、锶的变质效果降低。
4）SR813磷复合细化剂和SR814磷盐复合细化剂孕育法这是近年开发的一种适合过共晶型铝硅合金的初晶Si的细化剂。
铝零件一些小问题压铸铝铸件被水泡过后很多的铝灰和白点，用什么办法可以快速的处理干净？1你说的是铝质发生了霉变，要用专用的脱霉剂，用抛丸和其他方法可以暂时去除，但是过一段时间还会出现霉变；2有这样的清洗剂可以买一点，网上搜索一下很多的；彻底清除很难，如果允许的话，抛丸处理（严重的可能要刷光）。
3水中的盐分和酸腐蚀了铸件；用锌丸抛丸效果好一点，建议抛丸前做超音波清洗。
避免铝铸件阳极氧化膜染色后出现白斑的方法由于铝铸件产品组织疏松、孔隙率高，含有多种金属和非金属杂质，阳极氧化膜染色后极易出现白斑，铝铸件阳极氧化膜质量很难保证。
对此，有关专家表示，可以采用以下几种方法来避免这个问题：一、采用高电压大电流密度冲击法。
在阳极氧化初期采取高电压、大电流冲击，使原先被杂质分割的大小“岛屿”通过大电流冲击而连接成片。
二、铸件表面打磨法。
打磨可以使磨下来的铝末填充铸件的孔隙，起到连接被杂质隔离的块块“岛屿”的桥梁作用。
三、铸件表面喷丸法。
在喷丸法试用之前笔者采用圆头锤子敲的方法，原意是想使阻隔“岛屿”的缝隙通过敲打闭合，达到连接成片的目的，结果效果显著。
采用这几种方法就可有效避免铝铸件阳极氧化膜染色后出现白斑，从而保证其质量。
阳极氧化后的铝型材表面有密密麻麻的白点及白斑，是什么原因造成的？对整体防腐性能有影响吗？两个可能,染色後未封孔前, 工件於空气中熏到酸雾或碱雾, 染料呈点状退色所致. 此现象大都为细小星点状白点. 只要隔绝染色至封孔槽间的环境勿受酸碱物熏到, 即可改善. 此现象不会影响防腐性能.工件表面残馀污物尤其是残胶, 前处理未完全去除, 在阳极氧化过程中, 氧化不完全, 染色即无法完全上色, 改善前处理即可解决. 由於氧化膜不完全会影响防腐性能.。
铝合金氧化发黑处理铝合金是一种广泛应用于建筑、汽车、电子等领域的材料，它具有良好的强度、耐腐蚀性和轻质等特点。
然而，在长期使用中，铝合金表面会出现氧化发黑的现象，影响了其美观度和使用寿命。
因此，铝合金氧化发黑处理成为了一个热门话题。
本文将从铝合金氧化发黑的原因、处理方法以及应用前景等方面进行探讨。
一、铝合金氧化发黑的原因铝合金氧化发黑是由于铝表面氧化膜的厚度和结构不均匀所致。
当铝合金表面暴露在空气中时，会与氧气反应生成一层氧化膜，这层氧化膜可以保护铝合金表面不被进一步氧化。
然而，如果氧化膜的厚度不均匀或者在表面存在微小的缺陷，就会导致氧化发黑的现象。
另外，铝合金在使用过程中也会受到化学物质的腐蚀，进一步加速了氧化发黑的速度。
例如，铝合金在含有氯离子的环境中容易发生腐蚀，导致铝表面氧化膜的破坏。
二、铝合金氧化发黑的处理方法1.机械处理法机械处理法是将铝合金表面的氧化膜去除，然后再进行抛光处理。
这种方法虽然简单，但是会损伤铝合金表面的结构，影响其强度和耐腐蚀性。
因此，机械处理法不适用于要求高强度和耐腐蚀性的铝合金。
2.化学处理法化学处理法是利用化学物质将铝合金表面的氧化膜去除，然后再进行后续处理。
常用的化学处理方法包括酸洗、碱洗和电化学氧化等。
其中，电化学氧化是一种较为常用的方法，它可以在铝合金表面形成一层均匀、致密的氧化膜，提高铝合金表面的耐腐蚀性和美观度。
3.物理处理法物理处理法是利用物理手段将铝合金表面的氧化膜去除，例如喷砂、喷丸和激光清洗等。
这种方法可以保持铝合金表面的结构完整性，但是会造成铝合金表面的粗糙度增加，影响其美观度。
三、铝合金氧化发黑处理的应用前景铝合金氧化发黑处理在建筑、汽车、电子等领域具有广泛的应用前景。
例如，在建筑领域，铝合金幕墙和阳光房等需要经常进行氧化发黑处理，以保持其美观度和耐腐蚀性。
在汽车领域，铝合金车身和轮毂等也需要进行氧化发黑处理，以提高其强度和耐腐蚀性。
在电子领域，铝合金外壳和散热器等也需要进行氧化发黑处理，以保护电子元器件不受外界环境的影响。

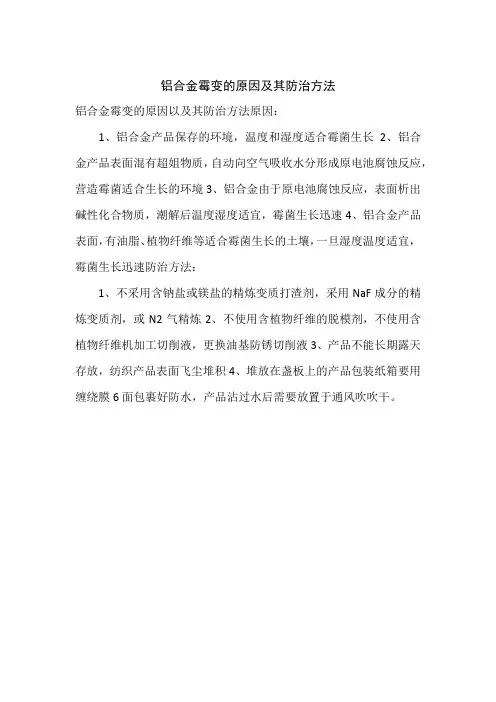

铝合金霉变的原因及其防治方法
铝合金霉变的原因以及其防治方法原因：
1、铝合金产品保存的环境，温度和湿度适合霉菌生长
2、铝合金产品表面混有超姐物质，自动向空气吸收水分形成原电池腐蚀反应，营造霉菌适合生长的环境
3、铝合金由于原电池腐蚀反应，表面析出碱性化合物质，潮解后温度湿度适宜，霉菌生长迅速
4、铝合金产品表面，有油脂、植物纤维等适合霉菌生长的土壤，一旦湿度温度适宜，霉菌生长迅速防治方法：
1、不采用含钠盐或镁盐的精炼变质打渣剂，采用NaF成分的精炼变质剂，或N2气精炼
2、不使用含植物纤维的脱模剂，不使用含植物纤维机加工切削液，更换油基防锈切削液
3、产品不能长期露天存放，纺织产品表面飞尘堆积
4、堆放在盏板上的产品包装纸箱要用缠绕膜6面包裹好防水，产品沾过水后需要放置于通风吹吹干。
铝合金氧化发黑处理随着现代工业的发展，铝合金作为一种重要的材料，被广泛应用于各种领域。
铝合金具有轻质、强度高、导热性好等优点，但是其表面容易受到氧化的影响，导致表面发黑。
因此，铝合金氧化发黑处理成为了一个重要的问题。
铝合金氧化发黑的原因铝合金氧化发黑的原因有很多，主要包括以下几个方面：1. 氧化反应：铝合金表面的铝元素容易与空气中的氧气发生反应，形成一层氧化铝膜，这种氧化铝膜可以保护铝合金表面，但是如果氧化铝膜过厚或者不均匀，就容易导致表面发黑。
2. 腐蚀反应：铝合金表面容易受到酸、碱等化学物质的腐蚀，这些化学物质会破坏表面的氧化铝膜，导致表面发黑。
3. 污染物：铝合金表面容易受到各种污染物的影响，例如油污、灰尘、水分等，这些污染物会在表面形成一层薄膜，导致表面发黑。
铝合金氧化发黑的处理方法针对铝合金氧化发黑的原因，可以采取以下几种处理方法：1. 表面清洗：清洗铝合金表面的污染物是防止铝合金氧化发黑的关键。
可以使用清洁剂和水来清洗表面，也可以使用气枪将表面的灰尘和污垢吹走。
2. 氧化处理：氧化处理是一种防止铝合金氧化发黑的有效方法，可以将铝合金表面形成一层均匀的氧化铝膜。
氧化处理可以采用电化学氧化、化学氧化等方法。
3. 防腐涂层：在铝合金表面涂上一层防腐涂层可以有效防止铝合金氧化发黑。
防腐涂层可以采用喷涂、电泳涂层等方法。
4. 纳米涂层：纳米涂层是一种新型的涂层技术，可以将表面涂上一层十分细小的涂层，可以有效防止铝合金氧化发黑。
总结铝合金氧化发黑是一个普遍存在的问题，但是采取适当的处理方法可以有效地防止发生。
在处理铝合金氧化发黑时，需要根据具体情况采取不同的处理方法，以达到最好的效果。
铝合金氧化发黑处理铝合金是一种常用的金属材料，因其具有轻质、强度高、耐腐蚀等优点，被广泛应用于建筑、交通、航空航天等领域。
然而，由于其表面易受到氧化、腐蚀等因素的影响，导致其表面出现发黑、生锈等问题，影响了其美观性和使用寿命。
因此，对于铝合金的氧化发黑处理成为重要的问题。
一、铝合金氧化发黑的原因铝合金氧化发黑的原因主要有以下几个方面：1.空气中的氧气和水蒸气会与铝合金表面发生反应，形成氧化铝膜，使铝合金表面产生发黑现象；2.铝合金表面受到污染、油污、灰尘等因素的影响，形成附着层，使铝合金表面变得暗淡无光；3.铝合金表面受到机械划伤、磨损等因素的影响，使其表面出现划痕、磨损，影响美观性和使用寿命。
二、铝合金氧化发黑处理方法1.化学氧化法化学氧化法是将铝合金表面暴露在氧化剂中，使其表面形成一层厚度均匀、致密、不易脱落的氧化膜，从而达到防腐、防锈的效果。
其中，硫酸氧化法和硫酸铬氧化法是常用的化学氧化法处理方法。
硫酸氧化法：将铝合金浸泡在浓硫酸中，使其表面形成一层致密的氧化膜，从而达到防腐、防锈的效果。
但是，该方法需要使用浓硫酸，操作危险，不适合在家庭和办公室等环境下使用。
硫酸铬氧化法：将铝合金浸泡在含有铬酸钾和硫酸的溶液中，使其表面形成一层致密的氧化膜，从而达到防腐、防锈的效果。
该方法比较安全，但是对于环境污染较大，不适合在家庭和办公室等环境下使用。
2.机械抛光法机械抛光法是利用机械设备对铝合金表面进行磨光处理，使其表面变得光滑，达到美观的效果。
其中，电解抛光法是常用的机械抛光法处理方法。
电解抛光法：将铝合金浸泡在含有电解液的溶液中，然后通过电流作用，使其表面产生一层光滑、亮泽的氧化膜，从而达到美观的效果。
该方法操作简单、效果好，但是需要专业设备和技术。
3.喷涂涂料法喷涂涂料法是将特殊的涂料喷涂在铝合金表面，形成一层防腐、防锈、美观的涂层。
其中，氟碳涂料和聚氨酯涂料是常用的喷涂涂料。
氟碳涂料：氟碳涂料具有耐腐蚀、耐磨损、耐候性好等特点，可以有效防止铝合金表面氧化发黑和生锈。
铝合金清洗发黑或发黄的解决方法铝合金这玩意儿，咱生活里可常见啦！门窗啦、汽车零件啦，到处都有它的影子。
可有时候，你就会发现这铝合金清洗完居然发黑或发黄了，哎呀，这可真让人头疼！别急，咱这就来好好唠唠怎么解决这个烦心事。
你想想看，铝合金就像是我们的宝贝，得好好呵护。
那为啥它会变黑变黄呢？这就好比一个人，要是总处在不好的环境里，或者被“欺负”了，能不变样嘛！铝合金也是这样，可能是清洗的时候用的东西不对，或者是清洗后没处理好。
那咋办呢？首先，清洗的时候咱得选对“武器”，可不能随便拿个啥就往上招呼。
就像你不能拿把钝刀去切肉，那不是白费力气嘛！要用专门的铝合金清洗剂，这就好比给它找了个最合适的“护理师”。
然后呢，清洗的方法也得讲究。
不能像个没头苍蝇似的乱洗一气。
得轻轻的，柔柔的，就像给小宝宝洗澡一样。
而且啊，清洗的过程中要注意观察，一旦发现有啥不对劲，赶紧调整策略。
要是已经发黑发黄了，也别慌。
咱可以试试用一些小妙招。
比如说，用醋擦擦看，醋可是个好东西，就像咱生活中的小帮手，有时候能解决大问题呢！或者用点柠檬汁，那酸酸的味道说不定就能把那些发黑发黄的东西给赶跑。
还有啊，平时也要注意保养铝合金。
就像人要保养皮肤一样，不能等出问题了才想起来。
可以定期给它擦擦油，让它亮亮的，美美的。
你说，要是你精心呵护的铝合金还是变黑变黄了，那得多郁闷啊！所以啊，咱们可得上心。
别小看这些小细节，往往就是这些小细节决定了成败。
咱再想想，要是家里的铝合金门窗变得黑乎乎黄澄澄的，那多难看啊，整个家的感觉都不一样了。
所以说，解决铝合金清洗发黑或发黄的问题，那可不仅仅是为了铝合金本身，也是为了我们的生活环境更美好呀！总之呢，对付铝合金清洗发黑或发黄，咱得有耐心，有方法，还得细心。
可不能马虎大意，不然它可会给你“脸色”看哦！让我们一起行动起来，把铝合金打理得漂漂亮亮的，让我们的生活更加闪亮！。
标题：探究3003铝材表面发黑现象及其成分分析1.引言3003铝材是一种常见的铝合金材料，广泛应用于航空航天、汽车制造、建筑装饰等领域。
然而，近年来一些制造商和使用者反映，3003铝材在长期使用过程中，其表面会出现发黑的现象，给产品的美观和耐用性带来了影响。
那么，表面发黑现象的成分及原因是什么呢？本文将从深度和广度的角度来解析这一问题。
2. 表面发黑现象的常见成分分析2.1 氧化物在3003铝材使用过程中，表面可能会和空气中的氧气发生氧化反应，形成氧化物，进而使表面出现发黑现象。
这种氧化物可能是氧化铝、氧化铁等。
2.2 污染物在生产、运输、使用过程中，3003铝材表面会受到各种污染物的影响，例如灰尘、油污等，这些污染物会与氧化物产生化学反应，加快了表面发黑的过程。
2.3 其他因素除了氧化物和污染物外，3003铝材表面发黑还可能与温度、湿度、阳光直射等因素有关，这些因素会加速或减缓表面发黑的过程。
3. 深入探讨：表面发黑现象的原因分析3.1 金属表面氧化反应3003铝材是一种含锰的铝合金材料，其中的锰会影响铝的氧化反应速率，加速表面氧化的过程。
3.2 污染物的影响污染物是导致3003铝材表面发黑的重要原因之一，油污、灰尘等污染物会在氧化物的作用下产生化学反应，导致表面颜色变暗。
3.3 温湿度等环境因素在潮湿的环境中，3003铝材更容易受到氧化物和污染物的影响，导致表面更容易发黑。
而阳光直射也会加速氧化反应的过程。
4. 对3003铝材表面发黑现象的个人观点和理解经过对3003铝材表面发黑现象的成分及原因分析，我们可以得出以下结论：第一，氧化物和污染物是导致3003铝材表面发黑的主要成分，而环境因素也会加剧这一过程。
第二，为了减缓3003铝材表面发黑的速度，需要在生产、运输和使用过程中加强对其表面的保护，减少氧化和污染物的影响。
第三，对于3003铝材的长期使用者来说，定期清洁和维护其表面也是减少发黑现象的有效措施之一。
1, 最近我生产出现了铝件产品氧化后发黄的现象。
照片如下：氧化之前没有显现黄色。
原因分析如下：
1、首先我用布擦拭零件表面，发现部分黄色物质可以擦拭掉。
我的第一判断，可能是红锈。
2，我们的铝件氧化线流程图如下：
堵漏－甩干－水洗1－水洗2－固化－脱脂－水洗3－水洗4－水洗5－沥水－酸洗－沥水－水洗6－水洗7－水洗8－沥水－钝化－沥水－水洗9—烘干。
按照上面的流程，初次判断可能是酸洗液，脱脂液、和钝化液有变差。
首次我们查看相关的控制参数，PH值，浓度、电导率都没有异常。
但我们对其进行更换，结果还是存在发黄现象。
另外我们怀疑是否存在槽子中的管路存在锈蚀现象，经检测无异常。
3、每个工序抽检两个产品，发现固化后就出现发黄现象。
固化温度为80℃，我们推断是Fe离子在高温下变成Fe2O3, 变成黄色。
综上，我们初步判定为供应商来料问题。
4，我们分别抽取2个供应商的两个壳体进行验证，发现A供方没有问题，B供方存在问题，故判定为B供方来料问题。
原因分析:
1, B供方进行了现场验证，也重现了这个失效模式
2，B供方判定可能是两个方面存在问题：
（1）切削液问题。
（2）脱模剂问题。
供应商分别做了验证，没有效果。
3，我在查看供应商过程流程图时发现：供应商有一道喷丸工序，我突然想到，如钢丸存在锈蚀，或者用钢丸加工铁件，然后再加工铝件，造成这种现象。
4，供应商按这个思路，发现这个是造成铝件生锈的主要原因。
铝合金发霉处理方法
铝合金在潮湿环境下容易出现发霉的问题，这可能与其表面被氧化、镀层脱落等有关。
以下是一些可以尝试的处理方法：
1. 去污剂清洁：使用专门的铝合金去污剂，按照说明书操作进行清洁，可以有效去除铝合金表面的污渍和霉斑。
2. 自制清洁剂：将白醋和苏打粉混合制成糊状物，涂抹于铝合金表面，放置片刻后用刷子或软布擦拭干净即可。
3. 原子灰除污：可将铝合金表面用原子灰轻轻打磨，再用软布或刷子清洁干净即可。
4. 磷酸清洗：在保证安全的情况下，可使用稀释的磷酸对铝合金进行清洗，但需要注意配制浓度和使用方法。
5. 防护措施：在平时使用中，可以采取防潮、避免碰撞和划伤等措施，以延长铝合金的使用寿命和美观度。
需要注意的是，清洗铝合金的过程中，应采取适当的防护措施，避免直接接触皮肤和眼睛。
如果以上方法无法解决问题，建议联系专业的清洁公司进行处理。
变质处理原理变质处理的目的及方法？铝合金变质的原理？变质处理的目的及方法？铝合金变质的原理就是改善了合金的强度和塑性。
应用最多的是铝硅合金，其成分在共晶点附近，因而具有优良的铸造性能，即流动性好，但其组织为粗大的针状硅晶体和α固溶体组成的共晶体，以及少量的多面体形的初生硅晶体。
因为粗大的针状组织，所以合金韧塑性较差，需要进行变质处理。
浇注前加入变质剂（常用钠盐），促进硅形核，并吸附在硅表面阻碍它长大，而使合金组织细小，最终改善了合金的强度和塑性。
铝合金变质的原理？铝合金变质的原理：所谓变质处理就是在少量的专门添加剂(变质剂)的作用下改变铸态合金组织，使金属或铝合金的组织分散度提高的过程。
目前，这种处理方法的技术术语很不统一，有的叫细化处理，还有的叫孕育处理。
变质处理的分类也各不一样。
铝合金变质的原理？①铝合金产品的保存环境、温度和湿度都比较适合霉菌生长；②铝合金表面混有一定的物质它会自动向空气中吸收水分形成一种原电池腐蚀反应，最适合霉菌的生长；③铝合金表面有油脂、纤维素等一些适合霉菌生长的土壤，只要温度和湿度适宜，霉菌就会快速生长。
al-si合金的变质处理原理？Al-Si合金铸造后得到的组织是粗大的针状硅晶体和α固溶体的共晶组织，粗大的硅晶体极脆，严重地降低了合金的塑性和韧性。
为改善合金的性能需采用变质处理，即在浇注前在合金液体中加入变质剂(常用钠盐混合物)，以细化合金组织，提高合金的强度和塑性，由于钠能促进Si的生核，并能吸附在Si的表面阻碍它长大，使合金组织细化，同时使共晶点右移，原合金成分变为亚共晶成分，所以变质后的组织为初生α固溶体细密的共晶体(αSi)组成。
氢氧化钠变质原理？氢氧化钠变质原因可能是吸收了空气中的水而发生了潮解，或者与空气中的二氧化碳发生反应生成碳酸钠而变质。
氢氧化钠，强碱性无机物，俗称苛性钠、火碱、烧碱等，呈无色透明晶体状，不溶于乙醚等，易溶于甘油、水等，氢氧化钠水溶液具有极强的腐蚀性。
一、铝合金压铸件，存放过程中，外观出现原先没有的斑点，主要有下面2种原因引起：
1、铸造铝合金的腐蚀
2、铸造铝合金的霉变
二、什么是铝合金的腐蚀铝合金和环境间发生化学或电化学相互作用而导致合金成分变化、性能受损的现象。
铝合金的腐蚀主要分为两种：1、铝合金与酸、碱溶液产生化学反应，形成含铝离子的溶液; 2、铝合金在电解质溶液中发生“原电池腐蚀”;
三、什么是铝合金的霉变霉变是由微生物引起的，在一定的温度和湿度下(10~40℃，25~40℃为最活跃温度，湿度>65%)，微生物在铝合金表面繁殖生长，造成局部呈现可以擦除的灰白色斑块。
四、铝合金霉变的原因1、铝合金产品保存的环境，温度和湿度适合霉菌生长; 2、铝合金产品表面，混有潮解物质，自动向空气吸收水分，形成"原电池腐蚀反应"，营造霉菌适合生长的环境; 3、铝合金由于"原电池腐蚀反应"，表面析出碱性化合物质，潮解后，湿度温度适宜，霉菌生长迅速; 4、铝合金产品表面，有油脂、植物纤维等适合霉菌生长的"土壤"，一旦湿度温度适宜，霉菌生长迅速;
五、铝合金铸件霉变的防止方法1、不采用含Na盐或Mg盐的精练变质打渣剂，采用C2Cl6、Na2SiF6和NaF成分的精练变质剂，或N2气精练; 2、不使用含植物纤维的脱模剂，更换质量较好的脱模剂; 3、不使用含植物纤维机加工切削液，更换油基防锈切削液; 4、产品不能长期露天存放，防止产品表面飞尘堆积; 5、堆放在盏板上的产品包装纸箱，需要用缠绕膜6面包裹好，防水; 6、产品沾过水后，需要放置于通风处吹干。
铝合金压铸件发霉的原因分析：
其一，外部环境因素。
铝是活泼金属，在一定的温度和湿度条件下极易氧化，或发霉，这是铝本身特性决定的。
其二，自身的内部因素。
当然，除了外部环境因素，压铸铝件自身的内部因素也不能忽视，比如很多厂家压铸、机加工工序之后，不做任何清洁处理，或者简单的用水冲冲，无法做到彻底清洗干净，压铸铝表面残留有脱模剂、切削液、皂化液等腐蚀性物质，以及其他污渍，这些又加快铝合金压铸件长霉点；
其三，工艺设计不合理。
铝合金压铸件在清洗或压检后处理不当，为铝合金压铸件发霉创造了条件，加速霉变的生成；
其四，选用清洗剂不得当。
清洗具有强腐蚀性，造成压铸铝腐蚀氧化。
其五，仓储管理不到位。
存放仓库不同的高度时，发霉的状况也不同。
采取对策：
从压铸铝发霉的原因分析，我们不难得出这样的结论：防氧化问题非单一因素造成的，他涉及内外部、工艺、仓储等多个方面。
同时清洗、压检、存放、运输等各个过程都需要考虑防氧化，哪个环节出现问题，都会长霉点给你看。
故这是一个综合问题，需制定整体解决方案。
宁波安科纳润滑科技有限公司从清洗剂、防氧化剂、工艺、存放环境、存放方式等角度出发，解决了铝合金压铸件发霉的难题，并可提供压铸铝清洗、存放各个过程的防氧化解决方案。
宁波安科纳润滑科技最新环保清洗剂具有以下特点：
1、综合成本低，超浓缩、稀释后使用；铝合金除霉清洗剂1:9兑水，防锈水1:100兑水
2、操作简便，常温浸泡5分钟左右，无需加热，无需设备，节能环保；
3、防氧化时间长，梅雨季节或湿度60%-90%，在裸露的自然状态下存放1-3个月左右，密封包装存放6-12个月不氧化；
4、不挥发有毒有害气体，使用安全，对人体无害；
5、可生物降解，无环境污染；
6.
铝合金除霉清洗剂,系为去除铝表面腐蚀与氧化层而设计, 特别是产品钝化之前的出光处理。
清洗后在铝表面形成光亮且干净的表面。
使用后,使被风化的铝表面得到恢复,使铝的表面再现原来的亮度和光泽；对氧化层,腐蚀层,沾污和烟灰有效；易漂洗。
