音响分频器原理

音箱分频器简介音箱分频器是一种用于将音频信号分割成不同频率段的设备。

它常用于音箱系统中，用于将音频信号分配给不同的扬声器单元或音频驱动器单元，以实现更好的音质和声场效果。

本文将介绍音箱分频器的原理、分类、工作原理、应用场景以及选购要点等内容。

原理音箱分频器基于频率分割原理，将输入的音频信号分割成不同的频率段，并将对应频率的信号分配给相应的扬声器单元。

常见的音箱分频器通常分为两种类型：有源分频器和无源分频器。

有源分频器有源分频器是通过使用内置的放大器来放大和分配不同频率的信号。

它具有多个输入和多个输出，可以单独调节每个频率段的音量和音调。

有源分频器通常需要连接到电源供电，具有更高的驱动能力和更精确的频率划分。

无源分频器无源分频器不具备内置放大器，它通过使用电容、电感和电阻等元件来分割音频信号。

无源分频器通常相对简单，不需要额外的电源供电，并且价格相对较低。

但是，由于没有内置放大器，它的驱动能力较弱。

分类根据分频方式的不同，音箱分频器可以进一步分为以下几类：1.全频分频器：将输入的音频信号均匀地分割成低频、中频和高频三个频率段，分别输出给对应的扬声器单元。

2.二分频分频器：将输入的音频信号分成低频和高频两个频率段，分别输出给对应的扬声器单元。

3.三分频分频器：将输入的音频信号分成低频、中频和高频三个频率段，分别输出给对应的扬声器单元。

4.多分频分频器：将输入的音频信号分割成多个频率段，每个频率段对应一个扬声器单元。

工作原理音箱分频器的工作原理可以简单概括为以下几个步骤：1.输入音频信号：由播放器、放大器或其他音频设备输出的音频信号作为输入信号。

2.分频：音箱分频器根据设定的分频方式，将输入音频信号分割成不同的频率段。

3.分配：将分割后的音频信号分别输出给对应的扬声器单元。

4.放大：有源分频器会进一步放大分割后的信号，确保每个频率段的音量均匀。

5.输出：分割后并放大处理过的音频信号通过扬声器单元输出，形成清晰、高保真的音质。

音响入门基础知识4--音箱的分频器分频器的作用：由于现在的音箱几乎都采用多单元分频段重放的设计方式，所以，分频器的作用就是将功放送来的全频带音乐信号按需要划分为高音、低音或者高音、中音、低音输出，再分配给相应的扬声器单元，从而使音箱的单元各司其职。

相反，如果不使用分频器的话，把全频带信号不加分配地直接送入高、中、低音单元中去，那么在单元频响范围之外的那部分“多余信号”会对正常频带内的信号还原产生不利影响，甚至可能使高音、中音单元损坏。

分频器的组成：从电路结构来看，分频器本质上是由电容器和电感线圈构成的LC 滤波网络，高音通道是高通滤波器，它只让高频信号通过而阻止低频信号；低音通道正好相反，它只让低音通过而阻止高频信号；中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率可以通过，高频成分和低频成分都将被阻止。

在实际的分频器中，有时为了平衡高、低音单元之间的灵敏度差异，还要加入衰减电阻；另外，有些分频器中还加入了由电阻、电容构成的阻抗补偿网络，其目的是使音箱的阻抗曲线尽量平坦一些。

分频器的分类：分为两种1.功率分频：功率分频位于放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的音频信号分为低音，中音和高音，分别送至各自扬声器。

功率分频的特点：连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。

2.电子分频：电子分频将音频弱信号进行分频的设备，位于功率放大器前，分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。

电子分频的特点：由于电流较小故可用较小功率的电子有源滤波器实现，调整较容易，功率损耗及扬声器之间的干扰都很小。

使得信号损失小，音质好。

但此方式每路要用独立的功率放大器，成本高，电路结构复杂。

音响入门基础知识4--音箱的分频器/thread-157633-1-1.html(出处: 中国HIFI音响网)。

音箱分频器请用一段简单的话描述该词条，马上添加摘要。

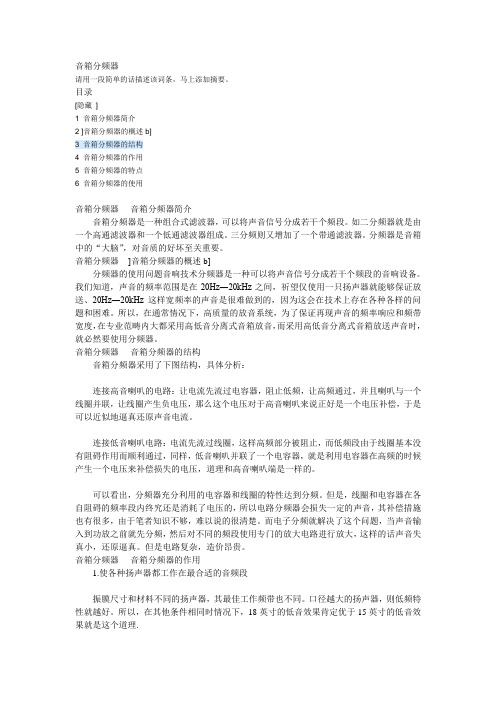

目录[隐藏]1 音箱分频器简介2 ]音箱分频器的概述b]3 音箱分频器的结构4 音箱分频器的作用5 音箱分频器的特点6 音箱分频器的使用音箱分频器- 音箱分频器简介音箱分频器是一种组合式滤波器，可以将声音信号分成若干个频段。

如二分频器就是由一个高通滤波器和一个低通滤波器组成。

三分频则又增加了一个带通滤波器。

分频器是音箱中的“大脑”，对音质的好坏至关重要。

音箱分频器- ]音箱分频器的概述b]分频器的使用问题音响技术分频器是一种可以将声音信号分成若干个频段的音响设备。

我们知道，声音的频率范围是在20Hz―20kHz之间，祈望仅使用一只扬声器就能够保证放送、20Hz―20kHz这样宽频率的声音是很难做到的，因为这会在技术上存在各种各样的问题和困难。

所以，在通常情况下，高质量的放音系统，为了保证再现声音的频率响应和频带宽度，在专业范畴内大都采用高低音分离式音箱放音，而采用高低音分离式音箱放送声音时，就必然要使用分频器。

音箱分频器- 音箱分频器的结构音箱分频器采用了下图结构，具体分析：连接高音喇叭的电路：让电流先流过电容器，阻止低频，让高频通过，并且喇叭与一个线圈并联，让线圈产生负电压，那么这个电压对于高音喇叭来说正好是一个电压补偿，于是可以近似地逼真还原声音电流。

连接低音喇叭电路：电流先流过线圈，这样高频部分被阻止，而低频段由于线圈基本没有阻碍作用而顺利通过，同样，低音喇叭并联了一个电容器，就是利用电容器在高频的时候产生一个电压来补偿损失的电压，道理和高音喇叭端是一样的。

可以看出，分频器充分利用的电容器和线圈的特性达到分频。

但是，线圈和电容器在各自阻碍的频率段内终究还是消耗了电压的，所以电路分频器会损失一定的声音，其补偿措施也有很多，由于笔者知识不够，难以说的很清楚。

而电子分频就解决了这个问题，当声音输入到功放之前就先分频，然后对不同的频段使用专门的放大电路进行放大，这样的话声音失真小，还原逼真。

分频器是什么分频器是什么?分频器是指将不同频段的声音信号区分开来，分别给于放大，然后送到相应频段的扬声器中再进行重放。

在高质量声音重放时，需要进行电子分频处理。

下面就由店铺来给大家说说分频器是什么吧，欢迎大家前来阅读!分频器是什么分频器是指将不同频段的声音信号区分开来，分别给于放大，然后送到相应频段的扬声器中再进行重放。

在高质量声音重放时，需要进行电子分频处理。

作用分频器是音箱中的“大脑”，对音质的好坏至关重要。

功放输出的音乐讯号必须经过分频器中的各滤波元件处理，让各单元特定频率的讯号通过。

要科学、合理、严谨地设计好音箱之分频器，才能有效地修饰喇叭单元的不同特性，优化组合，使得各单元扬长避短，淋漓尽致地发挥出各自应有的潜能，使各频段的频响变得平滑、声像相位准确，才能使高、中、低音播放出来的音乐层次分明、合拍，明朗、舒适、宽广、自然的音质效果。

功率分频器位于功率放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的功率音频信号分为低音，中音和高音，分别送至各自扬声器。

连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。

电子分频器将音频弱信号进行分频的设备，位于功率放大器前，分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。

因电流较小故可用较小功率的电子有源滤波器实现，调整较容易，减少功率损耗，及扬声器单元之间的干扰。

使得信号损失小，音质好。

但此方式每路要用独立的功率放大器，成本高，电路结构复杂，运用于专业扩声系统。

分频器原理从电路结构来看，分频器本质上是由电容器和电感线圈构成的LC 滤波网络，高音通道是高通滤波器，它只让高频信号通过而阻止低频信号;低音通道正好相反，它只让低音通过而阻止高频信号;中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率可以通过，高频成份和低频成份都将被阻止。

音箱分频器原理
音箱分频器是指将音频信号按照频率分成不同的频段，然后将每个频段的信号输出到相应的音箱单元或扬声器。

这样可以保证每个频段的音频信号被专门处理和放大，从而提高音质和音箱系统的效果。

音箱分频器的工作原理是通过使用一些电子器件或电路来实现不同频段的分离和处理。

常见的音箱分频器包括被动分频器和主动分频器。

被动分频器通常使用电容器、电感器和电阻器等被动元件来实现，它能够根据不同频率的电阻、电容和电感的特性，将输入信号分成不同频段，并将每个频段送入相应的驱动单元或扬声器。

被动分频器的优点是简单、成本低，但缺点是无法调整分频点和斜率，难以灵活适应不同的音箱和声学环境。

主动分频器则需要使用运算放大器等主动元件来实现，它具有更高的灵活性和精度。

主动分频器将输入信号经过放大和处理后，通过不同的滤波器分为不同频段，然后再放大并输出到相应的音箱单元。

主动分频器可以通过调整放大倍数、滤波器类型和参数来实现分频点和斜率的调节，以适应不同的音箱和声学环境。

总之，音箱分频器通过将音频信号按照频率分割，然后分别处理和放大不同频段的信号，能够提高音质、扩展频响范围，以及更好地匹配音箱和声音环境。

被动分频器和主动分频器都有
各自的优缺点，根据实际需求选择合适的分频器可以更好地实现音箱系统的音质优化。

一文看懂汽车音响分频器接线方法图解分频器原理从电路结构来看，分频器本质上是由电容器和电感线圈构成的LC 滤波网络，高音通道是高通滤波器，它只让高频信号通过而阻止低频信号；低音通道正好相反，它只让低音通过而阻止高频信号；中音通道则是一个带通滤波器，除了一低一高两个分频点之间的频率可以通过，高频成份和低频成份都将被阻止。

在实际的分频器中，有时为了平衡高、低音单元之间的灵敏度差异，还要加入衰减电阻；另外，有些分频器中还加入了由电阻、电容构成的阻抗补偿网络，其目的是使音箱的阻抗曲线心理平坦一些，以便于功放驱动。

位于功率放大器之后，设置在音箱内，通过LC滤波网络，将功率放大器输出的功率音频信号分为低音，中音和高音，分别送至各自扬声器。

连接简单，使用方便，但消耗功率，出现音频谷点，产生交叉失真，它的参数与扬声器阻抗有的直接关系，而扬声器的阻抗又是频率的函数，与标称值偏离较大，因此误差也较大，不利于调整。

将音频弱信号进行分频的设备，位于功率放大器前，分频后再用各自独立的功率放大器，把每一个音频频段信号给予放大，然后分别送到相应的扬声器单元。

因电流较小故可用较小功率的电子有源滤波器实现，调整较容易，减少功率损耗，及扬声器单元之间的干扰。

使得信号损失小，音质好。

但此方式每路要用独立的功率放大器，成本高，电路结构复杂，运用于专业扩声系统。

分频器技术参数第一个，就是分频器的分频点，这个应该不用多说。

第二个，就是所谓分频器的“路”，也就是分频器可以将输入的原始信号分成几个不同频段的信号，我们通常说的二分频、三分频，就是分频器的“路”。

第三个，就是分频器的“阶”，也称“类”。

一个无源分频器，本质上就是几个高通和低通滤波电路的复合体，而这些滤波电路的数量，就是上面所说的“路”。

但是在每一个滤波电路中，还有更精细的设计，换句话说，在每一个滤波电路中，都可以分别经过多次滤波，这个滤波的次数，就是分频器的“阶”。

音箱分频器原理
音箱分频器是一种音频设备，它的作用是分离音频频谱的不同部分，以提高音频质量。

它是一种特殊的电子元件，通过分析音频输入信号，将指定范围的频率分离出来，它是一种可以改善功率放大器质量和效率的工具。

音箱分频器由一个滤波器和一个控制电路组成，滤波器用来处理音频信号和控制电路用来调节音频信号的频率范围。

滤波器有Three 音频滤波器和高通滤波器，它们都是由电阻器、电容器和电感器组成，它们可以根据截止频率来分离不同频率段的音频信号。

高通滤波器则可以用来分离出某一频率段以上的音频信号，而Three音频滤波器则可以分离出某一频率段以下的音频信号。

控制电路则可以根据用户设定的参数，来调节滤波器的截止频率，从而调节滤波器对音频信号的分离范围。

控制电路的另一个功能是调节音量大小，即控制各个滤波器输出信号的音量大小，从而获得用户想要的效果。

除此之外，还可以添加各种效果，如均衡器、微调器等，以满足不同用户的需求。

音箱分频器的作用是提高功放的性能，它可以把较低频率的音频信号（如低音）放在功放的低端，把较高频率的音频信号（如高音）放在功放的高端，以实现不同声音的清楚分离。

此外，音箱分频器还可以克服功放的限制，提高功放的负载能力，提高功放的效率。

另外，音箱分频器也可以提高功放的保护性能，因为它可以把功率放大器的负载分成一些不同的频率段，以减少功放的负荷。

此外它
还可以减少音频失真，有效地提升音质。

总的来说，音箱分频器是一种十分实用的设备，它可以有效地提高功放的质量和效率，还可以提高音频音质和保护功放。

音箱分频器的作用是什么虽不起眼但它的作用不容忽视在音箱内部，有一个看似不起眼的部件，虽然不起眼，但在音箱表面根本找不到它，除了想深入了解音箱的人之外，也几乎没有人关注它的存在。

而音箱离了它，又根本无法工作，它就是分频器。

现在的分频器主要是由两种，一个是模拟分频器，另外一个是数字分频器，在一般人认识里面，分频器其实是音箱的大脑，是不能缺失的。

那么，分频器的作用是什么呢?别急，下面我们就来看一看分频器的作用是什么吧!分频器的简介分频器，将不同频段的声音区分开，分别给予放大，之后送到相应的扬声器中重放，在高质量声音重放时，需进行电子分频处理。

把输入信号的频率作出处理，使输出信号的频率满足相关电路。

分频器分模拟分频器和数字分频器两类。

在扬声器系统中，把箱体、分频电路、扬声器称为三大件，分频器是音箱的大脑，对能否高质量还原电声信号起着重要作用。

尤其在中、高频部分，分频电路所起作用更加明显。

分频器的种类分频器可分为“功率分频器”和“电子分频器”两类。

(1)功率分频器：无源电路，设于音箱内，通过LC滤波网络，将音频信号分为低、高音或低、中、高音，分别送各自扬声器。

连接简单，但消耗功率，产生交叉失真，参数与扬声器阻抗有关，扬声器的阻抗又是频率的函数，与标称值偏离大，因此误差大，不利于调整。

(2)电子分频器：有源电路，将音频信号分频，用各自的功率放大器，把音频信号给予放大，然后送到相应的扬声器。

因电流较小，易调整，减少功率损耗。

使信号损失小，音质好。

但成本高，电路结构复杂，运用于专业扩声系统。

分频器的作用--基本分频电子分频器，主要任务是分频。

由于音箱种类多，采用什么功病能的电子分频器还是要配置的，常用的有：2分频、3分频、4分频等，超4分频显得太复杂。

分频器可合理进行各单元功率分配，使各单元具有恰当的相位关系，减少工作中出现的声干涉失真。

分频器的作用--保护音箱不同扬声器的频率不一样，口径大的扬声器，低频特性越好，频率下潜低。

音箱分频器原理音箱分频器是音频系统中的一个重要组成部分，用于将输入的音频信号分割成不同频率范围的子频带，然后将它们送到相应的喇叭单元中。

这种分频的方法可以提高音质，并确保每个频率范围都能够得到最佳的表现。

音箱分频器的原理主要涉及三个方面：分频器类型、滤波器设计和信号分配。

1. 分频器类型常见的音箱分频器类型有主动分频器和被动分频器。

主动分频器使用电子元件（如集成电路）来实现分频，并通过自带的功放来驱动喇叭单元。

被动分频器则使用电容器、电感器和电阻器等被动元件来实现分频，需要外部的功放来驱动喇叭单元。

2. 滤波器设计滤波器是音箱分频器的核心部分，它用于将输入的音频信号分割成不同频率范围的子频带。

常见的滤波器类型有低通滤波器、高通滤波器、带通滤波器和陷波滤波器。

- 低通滤波器用于传递低于某个截断频率的频率范围，而阻断高于该频率的频率。

- 高通滤波器则相反，用于传递高于某个截断频率的频率范围。

- 带通滤波器允许通过某个频率范围内的频率，同时阻断低于和高于该范围的频率。

- 陷波滤波器则在某个特定频率附近形成一个“洼地”，将该频率尽量地阻断。

设计滤波器时，需要考虑到滤波器的阶数、衰减特性、相位响应等因素，以获得最佳的信号分割效果。

3. 信号分配音箱分频器通过信号分配的方式将分割后的频带信号送到相应的喇叭单元中。

高频信号通常送到高音单元，中频信号送到中音单元，低频信号送到低音单元。

这个过程需要通过电阻、电容和电感等元件来实现。

在具体的音箱设计中，还需考虑到喇叭单元的特性参数、响应曲线以及音箱本身的箱体设计等方面。

这些因素会影响到音箱的频率响应、功率承受能力和音质表现。

总之，音箱分频器通过分割音频信号的频率范围，将其传递到相应的喇叭单元中，实现音频系统的声音分配和优化。

通过选择合适的分频器类型、设计合理的滤波器和实现有效的信号分配，可以获得更好的音频效果和听觉体验。

调音台教程之分频器、扬声器和音箱调音台教程之分频器、扬声器和音箱一、分频与分频器分频是指将音频信号分成高频段、中频段和低频段。

电动式扬声器在提高其放声功率过程中，由于其结构上的特点，导致其频率覆盖范围变窄，为了达到全频段大功率放声，必须分频段制作扬声器，再组合在一起放声。

要充分发挥各个频段扬声器放声效率，就涉及到了分频问题。

在扩声中常用的分频方式有两种：即电子分频和功率分频，前者适用于放声质量要求较高的场合，例如歌厅、音乐厅、Disco 厅，后者适用于普通卡拉OK 厅，交谊舞厅以及多功能厅。

1. 电子分频电子分频也称有源网络分频，它的分频系统需要加入电源，其分频方式见图3-1 所示。

由图可见，声信号进入功放之前，先进行分频。

其优点是：发声效率高，每台功放送出的功率信号全部给了相应频段的扬声器发声。

同时，各台功放后面，除扬声器外，没有加入任何非线性元件，所以，非线性失真小，声音动听。

但是，所用的功放数量多，主扩声系统分左右声道，需要三台功放，若还配置辅助扩声系统，还需要三台功放。

这样，在造价上是很高的。

图3-2 为Mu-CO31 电子分频器的面板与后盖板的功能键示意图。

模式开关放在1 位置，作3 分频立体声放声；模式开关放在2 位置，作2 分频立体声放声；模式开关放在3 位置，作3 分频单声放声。

倒相键一般情况下不用，只有在两路相应频段扬声器反相时，可按下其中一路，得到同相位放声。

电子分频器接入扩声系统后，其交叉点频率必须调节，否则会出现有的扬声器无声现象，交叉点频率的确定可按两种情况进行，确定中低频段的交叉点频率（即低端交叉点频率），采用中，低频段扬声器放声，旋转低端交叉点频率调节钮，从左往右，再从右往左，当调到某点，两个扬声器发声均较大，则此调节点频。
