软件背景
• 纬地道路交通辅助设计系统(HintCAD) 是路线与互通式立 交设计的大型专业CAD 软件。
• 纬地系列软件是西安经天交通工程技术研究所自主研发的 道路交通专业辅助设计（CAD）解决方案。纬地软件研发起 自1996年，起步侧重在互通式立交专业设计功能方面。十 余年来，紧跟我国公路尤其是高速公路快速发展的步伐， 作为国产的行业CAD软件，纬地经过不懈的技术创新，已达 到三维数字化集成设计的全新高度。从单一的路线平、纵、 横设计软件产品到路线三维设计、隧道设计、涵洞设计、 挡土墙设计、土方调配、外业测量、交通安全设施与虚拟 仿真分析，及铁路设计等多工程专业高度集成的CAD系列软 件，纬地软件为用户提供不再是单一功能和专业的CAD软件 产品，而是提供针对公路与轨道交通勘察设计全过程的完 整的、成套的解决方案。目前，纬地软件所拥有的路线三 维集成CAD技术、虚拟仿真技术以及三维地质重构等技术总 体处于国际领先水平。
软件背景
• 经过十余年来的市场化发展，以“纬地三维道路 CAD系统”为旗舰产品的纬地道路交通三维集成 CAD解决方案已经在公路、交通、市政、水电、煤 炭、林业、厂矿、铁路等跨行业的各类公路、城 市道路与铁路勘测设计领域中得到广泛地应用， 从大型专业勘察设计院（所）到地方交通局及公 路局（站、段)，用户遍及国内各个省市和自治区， 是目前国内应用最为普及的道路CAD解决方案。根 据调查，全国公路交通行业的甲级以上的专业设 计院（所）有90％以上是纬地软件的正式用户。 另外，随着我国工程技术的输出和众多海外工程 项目的实施，纬地软件也在世界许多发展中国家 和地区的公路建设项目中得到广泛地应用。
纵断面设计：
1、完成设计向导 2、建立新数模，进行纵、横断面插值 3、纵断面设计 4、桥、隧、涵洞等的输入（如果有的话） 5、路基设计计算
横断面设计：
1、横断面设计绘图 2、输出平、纵、横等各种设计图（输出顺序不分先后） 3、输出各种设计表格（同等2）
纬地软件安装图标
快捷方式图标
纬地软件主界面
设计详细步骤（1）
（1）公路路线设计
（2）互通立交设计
软件的功能
（3）三维数字地面模型应用
（4）公路全三维建模（3DRoad）等。
其他功能
(1)估算路基土石方数量与平均填土高度 (2)外业放线计算 (3)任意地理坐标系统的换带计算 (4)桥位和桩基坐标表输出及设计高程计算 (5)立交连接部鼻端(楔形端)位置自动搜索 (6)任意桩号坐标自动查询等 (7)绘制任意桩号法线 (8)查询任意点至中线距离及桩号 (9)查询任意桩号的设计高程及填挖 (10)查询任意线元的信息 (11)图纸的批量打印功能 (12)路面上任意点位的标高计算功能
附属软件
纬地交通与安全工程设计系统(HintJT)
附属软件
纬地外业手簿（HintCE）
附属软件
纬地公路与铁路隧道设计系统（HintSD）
功能技术描述
•
系统wenku.baidu.com对不同用户的不同功能需求分为标准版、专业
版、数模版，以及对应的中英文版本。并且针对不同规模
的用户群体分为单机版与网络版，单机版为一套软件锁控
软件优点
• 在省去外业测量的人马劳顿和缩短设计周期的同时，更使 得大范围的路线方案深度比选更加方便快捷。
• 它具有“高速、海量和高精度”的显著特点，是纬地数模 引擎相对于国内外各种公路CAD软件数模功能的绝对优势。
纬地软件路面设计步骤
平面设计：
1、项目——新建项目（或打开项目页） 2、主线平面设计
软件概况
• 纬地系统利用实时拖动技术，使用户直接在计算机上动 态交互式完成公路路线的平(纵、横)设计、绘图、出表； 在互通式立交设计方面，系统更以独特的立交曲线设计方 法、起终点智能化接线和灵活批量的连接部处理等功能而 著称。
软件适用范围
• 适用于高速、一、二、三、四级公路主线、互通立交、城 市道路及平交口的几何设计。系统同时提供标准版、专业 版、数模版和网络版软件，用户可根据不同需求自由选择。
软件的运作平台
• 系统使用BjectARX及Visual C++编程，支持 AutoCAD2000/2002/2004/2006/2008/2009/2010/2 011/2012等中、英文版本操作平台和 Windows9X/NT/2000/XP/VISTA/Win7等操作系统。
软件的功能
• 系统主要功能包括：

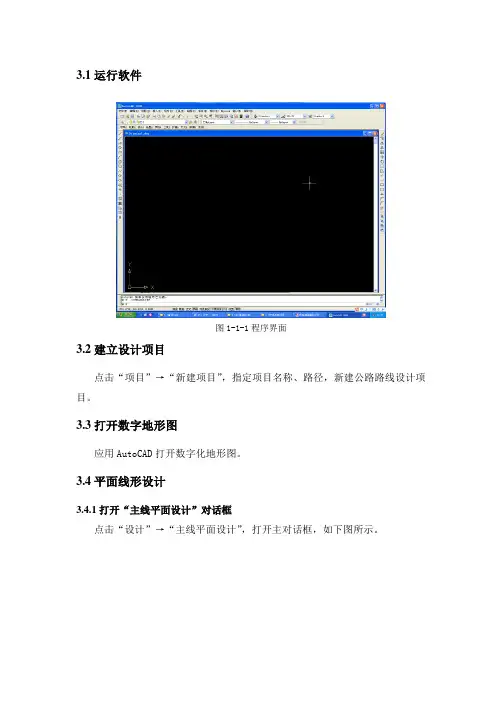

1.项目——新建项目（或打开项目），然后输入名称，例如210国道
纬地道路详细步骤（1）
纬地道路详细步骤（2）
纬地道路详细步骤(2)
纬地道路详细步骤(3)
点击设计项中的主线平面设计，选择插入交点， 并输入交点的坐标。选择所要设计的交点，点击 拖动，点击CAD中的交点，选择所配的半径等， 点击计算绘图，系统将计算出路线的曲线要素， 这时，生成的圆曲线不是平滑曲线，在ＣＡＤ命 令栏中输入ｒｅｇｅｎ，圆曲线将变成圆滑曲线。
纬地道路详细步骤(6)
纬地道路详细步骤(3)
纬地道路详细步骤(3)
纬地道路详图步骤(4)
点击存盘，如下图。
如果设计桩号的起点桩号不是K0+000， 则点击控制，进行更改，如下图：
纬地道路详细步骤(5)
点击项目菜单中的项目管理器，如下图，说明已有平面交点 文件
点击绘图菜单栏中的平面自动分图，如下图，设置每页的长度，等项。
附属软件
纬地系列软件：
• 纬地道路交通辅助设计系统(HintCAD)
附属软件
纬地数字交通与工程仿真平台系统（HintVR）
附属软件
• 纬地挡土墙综合设计系统（HintDQ）
附属软件
纬地工程土石方调配系统（HintTF）
附属软件
纬地涵洞设计系统(HintHD)
附属软件
纬地公路路线安全性分析系统(HintSF）
制一台电脑单独使用，网络版为一套软件锁控制局域网内
多台电脑同时登陆使用。
功能技术描述
• 最新的数模版不仅支持国内常规的基于外业测量数据基础 上的路线与互通式立交设计，更可以利用三维电子地形图、 以及激光雷达扫描得到的点云数据等，建立三维数模并直 接获得准确的纵、横断地面线数据，进而进行平、纵、横 系统化设计；
