纬地公路设计详细步骤一、项目数据管理1、在电脑分区中建立一个项目文件夹，设计过程中项目的所有数据都存储在这个文件夹中，方便项目数据的编辑与修改。
2、在纬地程序中新建项目，页面项目菜单挑选新建项目，在插入的新建项目对话框中输出项目名称，再挑选下载，将预设的以项目名称命名的项目文件留存在我们创建的文件夹中。
二、路线平面设计1、关上地形图，地形图可以之前放到项目文件夹中以便利搜寻。
2、选择设计菜单栏的主线平面设计。
在交点数据输入栏的右侧顶选择拾取，在地形图中拾取路线的起点位z，也可以看作是路线的第一个交点。
起点确定后回到对话框，选择插入按钮，插入路线的交点，在程序提示是否插入交点一时选择确定，接着便可在地形图中一个个的选择路线的交点一直到路线的终点位z确定点击鼠标右键回到主线平面设计对话框。
各交点位z若要修改，则需先将对话框底部的滑柄按钮拖至所要修改的交点序号，再选择拖动，按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位z。
导线及交点位z确定后可以开始进行平曲线的设计。
3、我们现在可以已经开始平曲线的设计，拖曳主线平面设计底部的滑柄至第一个交点，挑选平曲线排序模式为常规模式，通常路线设计采用最少的就是常规模式。
输出前缓解曲线长度、曲线半径、后缓解曲线长度，页面对话框底部的试算获得计算结果。
也可选择拖曳r，根据命令行的程序提示信息输出拖曳基点，则可以在屏幕中动态的拖曳曲线去掌控平曲线的参数。
4、在主线平面设计的掌控那一栏中可以输出路线的起点桩号，在绘图与标示中挑选须要标示的项，输出标示字低。
5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。
点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来，且路线标注也同时完成。
三、设计向导功能平面线形平衡后可以在项目菜单栏挑选设计凡塘，在插入的设计凡塘对话框中一步一步的挑选路线的各项参数。
第一步必须挑选项目类型，接着就是道路等级、设计车速。
纬地公路设计软件使用方法纬地公路设计软件使用步骤一、项目数据管理1、在电脑分区中建立一个项目文件夹，设计过程中项目的所有数据都存储在这个文件夹中，方便项目数据的编辑与修改。
2、在纬地程序中新建项目，点击项目菜单选择新建项目，在弹出的新建项目对话框中输入项目名称，再选择浏览，将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。
二、路线平面设计1、打开地形图，地形图可之前放在项目文件夹中以方便查找。
2、选择设计菜单栏的主线平面设计。
在交点数据输入栏的右侧顶选择拾取，在地形图中拾取路线的起点位置，也可以看作是路线的第一个交点。
起点确定后回到对话框，选择插入按钮，插入路线的交点，在程序提示是否插入交点一时选择确定，接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。
各交点位置若要修改，则需先将对话框底部的滑柄按钮拖至所要修改的交点序号，再选择拖动，按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。
导线及交点位置确定后可以开始进行平曲线的设计。
3、我们现在可以开始平曲线的设计，拖动主线平面设计底部的滑柄至第一个交点，选择平曲线计算模式为常规模式，一般路线设计使用最多的便是常规模式。
输入前缓和曲线长度、曲线半径、后缓和曲线长度，点击对话框底部的试算得到计算结果。
也可选择拖动R，根据命令行的程序提示输入拖动基点，则可在屏幕中动态的拖动曲线来控制平曲线的参数。
4、在主线平面设计的控制那一栏中可输入路线的起点桩号，在绘图与标注中选择需标注的项，输入标注字高。
5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。
点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来，且路线标注也同时完成。
三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导，在弹出的设计向导对话框中一步一步的选择路线的各项参数。
第一步要选择项目类型，接着是道路等级、设计车速。

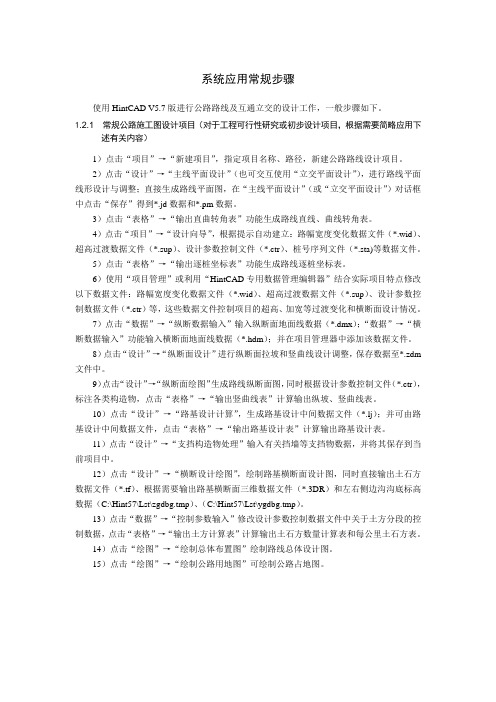

系统应用常规步骤使用HintCAD V5.7版进行公路路线及互通立交的设计工作，一般步骤如下。
1.2.1 常规公路施工图设计项目（对于工程可行性研究或初步设计项目，根据需要简略应用下述有关内容）1）点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。
2）点击“设计”→“主线平面设计”（也可交互使用“立交平面设计”），进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计”（或“立交平面设计”）对话框中点击“保存”得到*.jd数据和*.pm数据。
3）点击“表格”→“输出直曲转角表”功能生成路线直线、曲线转角表。
4）点击“项目”→“设计向导”，根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。
5）点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。
6）使用“项目管理”或利用“HintCAD专用数据管理编辑器”结合实际项目特点修改以下数据文件：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制数据文件（*.ctr）等，这些数据文件控制项目的超高、加宽等过渡变化和横断面设计情况。
7）点击“数据”→“纵断数据输入”输入纵断面地面线数据（*.dmx）；“数据”→“横断数据输入”功能输入横断面地面线数据（*.hdm）；并在项目管理器中添加该数据文件。
8）点击“设计”→“纵断面设计”进行纵断面拉坡和竖曲线设计调整，保存数据至*.zdm 文件中。
9）点击“设计”→“纵断面绘图”生成路线纵断面图，同时根据设计参数控制文件（*.ctr），标注各类构造物，点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。
10）点击“设计”→“路基设计计算”，生成路基设计中间数据文件（*.lj）；并可由路基设计中间数据文件，点击“表格”→“输出路基设计表”计算输出路基设计表。
纬地道路详细步骤1、项目→新建项目。
2、建立一个目录文件夹。
3、打开电子图（CAD .dwg文件类型）。
4、搞清楚各个图层的状态需要进行什么约束{（等高线╱约束点）、（地形点╱地形点的）}。
5、然后关闭图形，不进行修改6、数模→数模组管理→新建数模→确定→关闭。
7、数模→三维数据读入→DWG 或 DXF格式→找到刚打开的电子图读入将等高线设为约束线→地形点设为地形点→点击开始读入。
8、①数模→三角构网②数模→网格显示→显示所有网格→确定。
9、数模→数模组管理→保存数模→（找到文件夹采用与之相同的命名）→保存→保存数模组→（步骤同上）→最后左点击选中数模组→点击打开数模→关闭10、设计→主线平面设计→找到自己要设计的那条线起点→点击后→点插入→是→设置适当的交点→点存盘→是→计算绘图（点击“表格”→“输出直曲转角表”功能生成路线直线及曲线转角一览表。
）11、项目→设计向导→下一步（多次重复下一步）自动计算超高加宽→完成（根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。
12. 点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。
13、数模→数模应用→纵断面插值→开始插值→保存（可以在项目→项目管理器里查看）14、数模→数模应用→横断面插值→选取绘制三维地面线及输出组数（其他默认）→开始插值→保存（可以在项目→项目管理器里查看）这是设计的重点15、CAD新建→选择最后一个文件夹→打开→打开 acadiso. 文件（样板文件）。
16、设计→纵断面设计→计算显示→确定。
17、设计→纵断面设计→选点→在图上选一个个点{（左边端点起）再接着插入几个点（最后一个右边端点 }→点击实时修改对纵坡顶修改（将竖曲线调整到合理）→存盘→计算显示→删除纵断面图。
18、设计→路基设计计算→点击“...”→保存→搜索全线→确定→计算（点击“表格”→“输出路基设计表”计算输出路基设计表。
纬地道路设计详细步骤纬地道路辅助设计系统使用流程（一）这几天准备写个纬地道路辅助设计系统的使用流程，希望能对新手有点帮助。
写的比较笼统，有时间再详细的扩展一下。
一、项目数据管理1、在电脑分区中建立一个项目文件夹，设计过程中项目的所有数据都存储在这个文件夹中，方便项目数据的编辑与修改。
2、在纬地程序中新建项目，点击项目菜单选择新建项目，在弹出的新建项目对话框中输入项目名称，再选择浏览，将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。
二、路线平面设计1、打开地形图，地形图可之前放在项目文件夹中以方便查找。
2、选择设计菜单栏的主线平面设计。
在交点数据输入栏的右侧顶选择拾取，在地形图中拾取路线的起点位置，也可以看作是路线的第一个交点。
起点确定后回到对话框，选择插入按钮，插入路线的交点，在程序提示是否插入交点一时选择确定，接着便可在地形图中一个个的选择路线的交点一直到路线的终点位置确定点击鼠标右键回到主线平面设计对话框。
各交点位置若要修改，则需先将对话框底部的滑柄按钮拖至所要修改的交点序号，再选择拖动，按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位置。
导线及交点位置确定后可以开始进行平曲线的设计。
3、我们现在可以开始平曲线的设计，拖动主线平面设计底部的滑柄至第一个交点，选择平曲线计算模式为常规模式，一般路线设计使用最多的便是常规模式。
输入前缓和曲线长度、曲线半径、后缓和曲线长度，点击对话框底部的试算得到计算结果。
也可选择拖动R，根据命令行的程序提示输入拖动基点，则可在屏幕中动态的拖动曲线来控制平曲线的参数。
4、在主线平面设计的控制那一栏中可输入路线的起点桩号，在绘图与标注中选择需标注的项，输入标注字高。
5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。
点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来，且路线标注也同时完成。
三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导，在弹出的设计向导对话框中一步一步的选择路线的各项参数。
纬地公路设计详细步骤（精）纬地道路辅助设计系统使用流程(一这几天准备写个纬地道路辅助设计系统的使用流程,希望能对新手有点帮助。
写的比较笼统,有时间再详细的扩展一下。
一、项目数据管理1、在电脑分区中建立一个项目文件夹,设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。
2、在纬地程序中新建项目,页面项目菜单挑选新建项目,在插入的新建项目对话框中输出项目名称,再挑选下载,将预设的以项目名称命名的项目文件留存在我们创建的文件夹中。
二、路线平面设计1、关上地形图,地形图可以之前放到项目文件夹中以便利搜寻。
2、选择设计菜单栏的主线平面设计。
在交点数据输入栏的右侧顶选择拾取,在地形图中拾取路线的起点位z,也可以看作是路线的第一个交点。
起点确定后回到对话框,选择插入按钮,插入路线的交点,在程序提示是否插入交点一时选择确定,接着便可在地形图中一个个的选择路线的交点一直到路线的终点位z确定点击鼠标右键回到主线平面设计对话框。
各交点位z若要修改,则需先将对话框底部的滑柄按钮拖至所要修改的交点序号,再选择拖动,按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位z。
导线及交点位z确定后可以开始进行平曲线的设计。
3、我们现在可以已经开始平曲线的设计,拖曳主线平面设计底部的滑柄至第一个交点,挑选平曲线排序模式为常规模式,通常路线设计采用最少的就是常规模式。
输出前缓解曲线长度、曲线半径、后缓解曲线长度,页面对话框底部的试算获得计算结果。
也可选择拖曳r,根据命令行的程序提示信息输出拖曳基点,则可以在屏幕中动态的拖动曲线来控制平曲线的参数。
4、在主线平面设计的控制那一栏中可输入路线的起点桩号,在绘图与标注中选择需标注的项,输入标注字高。
5、平曲线设计顺利完成后可以在对话框中挑选计算机上安装留存路线平面数据。
页面对话框中的排序绘图可以看见在地形图中路线平面图已经绘制出,且路线标示也同时顺利完成。
三、设计向导功能平面线形平衡后可以在项目菜单栏挑选设计凡塘,在插入的设计凡塘对话框中一步一步的挑选路线的各项参数。
