纬地道路辅助设计系统教程v6.6

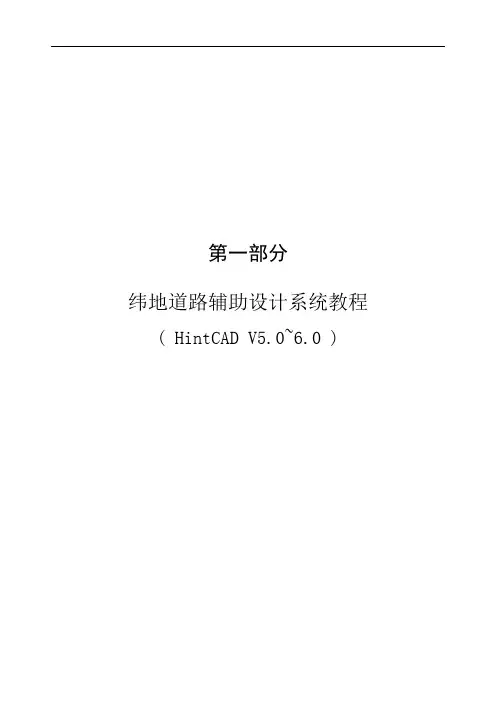

第一部分纬地道路辅助设计系统教程( HintCAD V5.0~6.0 )第一章系统主要功能及常规应用步骤1.1系统主要功能1.1.1 路线辅助设计（1）平面动态可视化设计与绘图系统沿用传统的导线法（交点法）经典理论，可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计，在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时，可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术，可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线，并可以对路线中任一控制单元（均为CAD的线元实体）方便地进行平移、旋转、缩放等操作调整，从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时，系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图（图像）上的上述功能，同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

（2）断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上，支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数；对设计者指定的控制点高程或临界坡度，受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目，将在以后版本中增加自行回归纵坡（点）数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图，自动标注沿线桥、涵等构造物，绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线，同样适用于互通式立交匝道的纵断面设计与绘图。

（3）超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化，进而完成路基设计与计算、方便、准确地输出路基设计表，可以自动完成该表中平、竖曲线要素栏目的标注。

系统在随盘安装的“纬地路线与立交标准设计数据库”的基础上，通过“设计向导”功能自动为项目取用超高和加宽参数，并建立控制数据文件。

纬地CAD设计系统操作步骤1.安装纬地CAD设计系统2.打开纬地CAD设计系统安装完成后，双击桌面上的纬地CAD快捷方式或者在开始菜单中找到纬地CAD的图标，点击打开软件。

3.创建一个新的绘图文件在纬地CAD的启动画面上，选择“新建”按钮，或者从菜单栏中选择“文件”-“新建”来创建一个新的绘图文件。

4.设置绘图单位与比例在新建绘图文件的对话框中，设置绘图的单位，如英寸、毫米、米等，并选择适合的比例尺。

5.绘制基本图形在纬地CAD的绘图界面上，可以使用各种绘图命令来绘制基本图形，如直线、圆、多边形等。

在命令栏中输入命令或者点击绘图工具栏上的相应按钮。

7.使用图层管理在绘图过程中，可以使用图层管理功能来控制不同图层上的元素。

可以通过选择特定图层来显示或隐藏相关图形，也可以应用不同的属性和样式。

8.应用尺寸和标注绘图完成后，可以使用尺寸和标注命令来给图形添加尺寸信息和文字标注。

可以选择线性尺寸、半径尺寸、角度尺寸等。

9.创建块和符号对于常用的图形元素，可以创建块和符号，并保存在库中以备复用。

通过插入块命令可以快速插入已保存的块。

10.打印与输出在完成绘图后，可以选择打印或输出绘图文件。

选择“文件”-“打印”打开打印设置对话框，选择打印机和纸张大小等参数。

11.学习和应用高级功能12.学习和应用快捷键使用纬地CAD设计系统时，掌握一些常用的快捷键可以提高工作效率。

可以通过查阅纬地CAD的帮助文档来学习和应用快捷键。

以上是纬地CAD设计系统的操作步骤详解。

通过逐步学习和实践，可以熟练掌握纬地CAD的使用，提高设计绘图的效率和质量。

纬地公路设计详细步骤一、项目数据管理1、在电脑分区中建立一个项目文件夹，设计过程中项目的所有数据都存储在这个文件夹中，方便项目数据的编辑与修改。

2、在纬地程序中新建项目，页面项目菜单挑选新建项目，在插入的新建项目对话框中输出项目名称，再挑选下载，将预设的以项目名称命名的项目文件留存在我们创建的文件夹中。

二、路线平面设计1、关上地形图，地形图可以之前放到项目文件夹中以便利搜寻。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取，在地形图中拾取路线的起点位z，也可以看作是路线的第一个交点。

起点确定后回到对话框，选择插入按钮，插入路线的交点，在程序提示是否插入交点一时选择确定，接着便可在地形图中一个个的选择路线的交点一直到路线的终点位z确定点击鼠标右键回到主线平面设计对话框。

各交点位z若要修改，则需先将对话框底部的滑柄按钮拖至所要修改的交点序号，再选择拖动，按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位z。

导线及交点位z确定后可以开始进行平曲线的设计。

3、我们现在可以已经开始平曲线的设计，拖曳主线平面设计底部的滑柄至第一个交点，挑选平曲线排序模式为常规模式，通常路线设计采用最少的就是常规模式。

输出前缓解曲线长度、曲线半径、后缓解曲线长度，页面对话框底部的试算获得计算结果。

也可选择拖曳r，根据命令行的程序提示信息输出拖曳基点，则可以在屏幕中动态的拖曳曲线去掌控平曲线的参数。

4、在主线平面设计的掌控那一栏中可以输出路线的起点桩号，在绘图与标示中挑选须要标示的项，输出标示字低。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来，且路线标注也同时完成。

三、设计向导功能平面线形平衡后可以在项目菜单栏挑选设计凡塘，在插入的设计凡塘对话框中一步一步的挑选路线的各项参数。

第一步必须挑选项目类型，接着就是道路等级、设计车速。

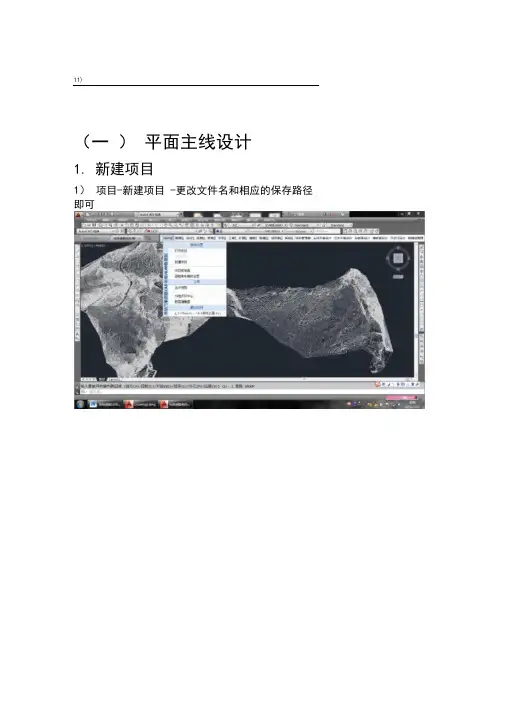

11)（一）平面主线设计1. 新建项目1）项目-新建项目-更改文件名和相应的保存路径即可2. 主线平面设计1.设计-主线平面设计专业文档供参考，如有帮助请下载。

15)．11)点击拾取按钮， 在地形图上开始初步选择线性 (按着等高线走可更好) 性化线的 优入击插点框对设平主弹自点一完拾取第个后动出线面计话， 专业文档供参考，如有 帮助请下载。

15) ．11)，点击是，然后在地形图上开始选1 点击插入后会提示是否插入交点择交点，大致路线选择完成后点击鼠标右键或者空格或者回车便可再。

话框面设计对平回次到主线，最后一个交点改：起点）Begin PointBP 一般可把交点名称0 改为（：终点）如果中间有删除或者增加的交点，导致交点End Point（为EP 名称与焦点序号不一致的，可在交点名称上右单击，选择全部重排编。

即可号专业文档供参考，如有帮助请下载。

15）．11)修改它的缓和曲线长度1-6.经过初步选择线型进行优化，选择到交点，半径大于200m 和半径（一般二级公路要求前后缓和曲线大于60m，具体的得看设计要求）开启，并全部F11 如果在选择交点的时候没有开启捕捉。

可按快捷键。

择选果效R 拖择选这是动的专业文档供参考，如有帮助请下载。

15) ．11)！存文件保一定要记得将后修改完成运行设计向导)(二。

设计行等沟，路始导计-项点击目设向开对面边，进专业文档供参考，如有帮助请下载。

15) ．11)11)项目类型选择公路主线即可， 小数位数一般选择三维小数精度， 其余的可以不用 修改，如果终点和设计的不一样，需要改正回来。

点击下一步。

专业文档供参考， 如有帮助请下载。

15)．60Km/h 可对公路类型和设计车速进行更改，本文以二级公路，车速为例，完成后点击下一步。

专业文档简图进参考，如有帮助请下载。

15) ．11)行缩放，待数据确认无误后后点击检查，提示检查路幅宽度正确。

点击下一步可进行填方边坡设对左右幅的填方边坡机进行设计，台阶形式和左右侧边坡的具体参与进行挖方边坡的设置。

纬地三维道路系统V6.0安装说明及注意事项（一）纬地三维道路CAD程序的安装过程在软件的安装测试中，发现有个别杀毒软件或防火墙会对软件安装造成干扰，导致程序安装不能正常完成。

建议：在安装纬地软件之前，请将电脑系统中的杀毒软件或上网卫士等暂时关闭或退出，再进行纬地软件的安装，安装完成后再启动杀毒软件或上网卫士等。

第一步：双击纬地三维道路CAD系统（V6.0）安装盘中的“setup.exe”图标，系统启动程序安装界面如下图，点击“下一步”开始进行安装：第二步：用户可在此填写完整的单位名称以及用户姓名，系统会在后面的项目设计过程中自动将其识别为图纸的设计人和设计单位。

然后点击“下一步”：第三步：浏览指定纬地三维道路CAD系统6.0版的安装路径，系统默认安装路径为“C：\Hint60\”，用户可以指定其他任意盘符位置进行安装。

然后点击“下一步”：第四步：选择纬地三维道路CAD系统的功能版本：根据软件锁标签上的版本类别，对应选择数模版、专业版、标准版等单机版程序进行下一步安装；如果是安装网络版程序，则对应选择数模网络版、专业网络版、标准网络版等不同功能版本客户端程序进行安装。

如果没有软件锁，直接选择“试用版”进行安装。

在选择安装网络版客户端程序时，需要输入服务器的名称。

例如我们将局域网中的某一台计算机做为服务器（即准备安插软件锁的计算机），则网络中的所有计算机在安装网络版客户端程序时，均需要输入做为服务器的那台计算机的名称或者IP地址。

设置好服务器名称后点击“下一步”继续进行安装。

与纬地道路5.884以前版本相比，通过安装过程中输入服务器名称，省略了网络版客户端程序每次启动后均需要输入服务器名称的步骤，使得网络版程序的启动及使用更加方便快捷。

说明：如果在做为服务器的计算机中安装了网络版客户端程序，则不需要另外再单独安装纬地6.0网络版服务器程序，因为系统在安装网络版客户端程序的同时，已经自动完成了网络版服务器程序的安装。

总的目录第一部分纬地道路辅助设计系统教程( HintCAD V5.0~6.0 ).2.1 常规公路施工图设计项目（对于工程可行性研究或初步设计项目，根据需要简略应用下述有关内容）1）点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。

2）点击“设计”→“主线平面设计”（也可交互使用“立交平面设计”），进行路线平面线形设计与调整；直接生成路线平面图，在“主线平面设计”（或“立交平面设计”）对话框中点击“保存”得到*.jd数据和*.pm数据。

3）点击“表格”→“输出直曲转角表”功能生成路线直线、曲线转角表。

4）点击“项目”→“设计向导”，根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta)等数据文件。

5）点击“表格”→“输出逐桩坐标表”功能生成路线逐桩坐标表。

6）使用“项目管理”或利用“HintCAD专用数据管理编辑器”结合实际项目特点修改以下数据文件：路幅宽度变化数据文件（*.wid）、超高过渡数据文件（*.sup）、设计参数控制数据文件（*.ctr）等，这些数据文件控制项目的超高、加宽等过渡变化和横断面设计情况。

7）点击“数据”→“纵断数据输入”输入纵断面地面线数据（*.dmx）；“数据”→“横断数据输入”功能输入横断面地面线数据（*.hdm）；并在项目管理器中添加该数据文件。

8）点击“设计”→“纵断面设计”进行纵断面拉坡和竖曲线设计调整，保存数据至*.zdm 文件中。

9）点击“设计”→“纵断面绘图”生成路线纵断面图，同时根据设计参数控制文件（*.ctr），标注各类构造物，点击“表格”→“输出竖曲线表”计算输出纵坡、竖曲线表。

10）点击“设计”→“路基设计计算”，生成路基设计中间数据文件（*.lj）；并可由路基设计中间数据文件，点击“表格”→“输出路基设计表”计算输出路基设计表。

11）点击“设计”→“支挡构造物处理”输入有关挡墙等支挡物数据，并将其保存到当前项目中。

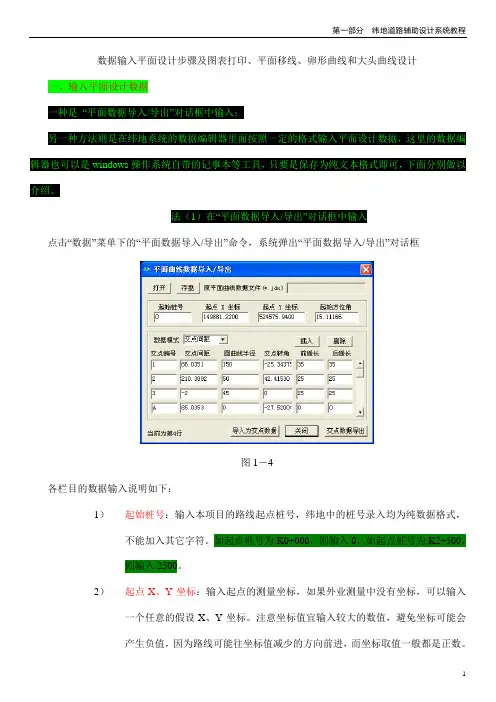

数据输入平面设计步骤及图表打印、平面移线、卵形曲线和大头曲线设计一、输入平面设计数据一种是“平面数据导入/导出”对话框中输入；另一种方法则是在纬地系统的数据编辑器里面按照一定的格式输入平面设计数据，这里的数据编辑器也可以是windows操作系统自带的记事本等工具，只要是保存为纯文本格式即可，下面分别做以介绍。

法（1）在“平面数据导入/导出”对话框中输入点击“数据”菜单下的“平面数据导入/导出”命令，系统弹出“平面数据导入/导出”对话框图1－4各栏目的数据输入说明如下：1）起始桩号：输入本项目的路线起点桩号，纬地中的桩号录入均为纯数据格式，不能加入其它字符。

如起点桩号为K0+000，则输入0，如起点桩号为K2+500，则输入2500。

2）起点X、Y坐标：输入起点的测量坐标，如果外业测量中没有坐标，可以输入一个任意的假设X、Y坐标。

注意坐标值宜输入较大的数值，避免坐标可能会产生负值，因为路线可能往坐标值减少的方向前进，而坐标取值一般都是正数。

1输入，用小数点分割度和分秒，如115°03′25.5″则输入115.03255，又如30°则输入30即可。

如果外业中没有测量方位角，也可以输入一个大概估计的方位角，当然输入任意角度也可以。

4）数据格式：系统支持输入“交点间距”或“交点桩号”两种格式.交点编号：输入路线起点、各交点号和终点的名称和编号。

注意输入时可不带“JD”两个字符，在平面标注交点时，系统会自动加上“JD”，如“JD1”则输入1。

5）交点间距或交点桩号：按照选择的数据格式，输入交点间距或交点桩号。

注意：如果路线测量中存在虚交或者断链，则必须选择交点间距的数据模式，因为虚交点不存在交点桩号，而断链以后的桩号是路线测量的表面桩号，并非按路线实际距离推算的连续桩号，所以不能采用交点桩号的数据格式。

6）圆曲线半径：输入每个交点转角设置的曲线半径。

路线终点的半径一栏则输入0。

7）交点转角：输入每个交点的转角，数据格式同3）中起始方位角的格式，(左负右正).路线终点的转角输入0。

纬地道路辅助设计系统教程目录纬地道路辅助设计系统教程( HintCAD V5.0~6.0 )第二章纬地设计向导与项目管理 (16)2.1 纬地设计向导 (16)2.2 项目管理 (20)2.3 纬地项目中心 (27)第三章路线及立交平面线形设计 (23)3.1 前言 (23)3.2 平面线形设计方法之一“曲线设计法”233.3 立交平面线位设计 (25)3.4 四种起点接线方式 (27)3.5 中间曲线段数据输入与搭接 (29)3.6 七种终点接线方式 (30)3.7 曲线拖动 (34)3.8 接线计算和拖动接线计算 (35)3.9 自动接线计算 (35)3.10 平曲线的设计方法之二“交点设计法” (36)3.11 十一种交点法曲线设计计算方式383.12 平面曲线导入/导出 (40)3.13 平曲交点导入 (42)3.14 平面自动分图 (43)3.15 平面移线 (46)第四章纵、横断面数据准备与纵断面设计绘图 (47)4.1 纵断面地面线数据输入 (47)4.2 横断面地面线数据输入 (48)4.3 纵断面动态拉坡设计 (49)4.4 路线纵断面图绘制 (51)4.5 边沟、排水沟沟底标高设计 (52)第五章连接部图和路面标高图绘制 (54)5.1 连接部图（端部设计详图）的绘制545.2 路面标高图绘制 (55)5.3 端部平分线绘制――连接部双向路拱时路脊线绘制 (56)第六章路基设计计算 (57)6.1 路基设计计算 (57)第七章参数化横断面设计绘图 (59)7.1 横断面设计与绘图 (59)7.2 横断面修改 (64)7.3 挖台阶处理 (66)7.4 边坡相交计算 (67)第八章支挡防护构造物录入 (68)8.1 支挡防护构造物录入 (68)8.2 标准构造物录入（标准挡土墙录入）688.3 当前工程项目的挡墙设置 (69)8.4 注意事项 (70)8.5 继续开发 (70)第九章路线总体设计图及公路用地图绘制719.1 路线总体设计图绘制 (71)9.2 公路用地图绘制 (72)9.3 路线透视图绘制 (72)9.3 构造物标注 (74)第十章设计表格输出 (75)10.1 设计表格输出方式 (75)10.2 计算输出“直、曲线转角表”.7510.3 计算输出立交“匝道曲线表”.7510.4 计算输出立交匝道“主点坐标表”7610.5 计算输出“逐桩坐标表” (76)10.6 计算输出纵坡与竖曲线表 (76)10.7 计算输出路基设计表 (77)10.8 计算输出土石方计算表 (77)10.9 计算输出逐桩用地与坐标表 (79)10.10 计算输出超高加宽表 (79)10.11 计算输出路面加宽表 (80)10.12 计算输出边沟、排水沟设计表8010.13 计算输出总里程及断链桩号表8010.14 计算输出主要技术指标表 (81)第十一章电缆管线图绘制 (82)第十二章其它辅助功能 (83)12.1 生成桩号文件 (83)12.2 平面数据转换之Jd→Pm (83)12.3 平面数据转换之Pm→Jd (83)12.4 搜索确定连接部位置 (83)12.5 计算已知桩号的X、Y坐标 (84)12.6 搜索路线中心线上任意点桩号.8512.7 计算两点方位角 (86)12.8 计算任意桩号的设计标高 (86)12.9 计算路线外一点到中心线距离与桩号8612.10 绘制已知桩号的法线 (86)12.11 标注坐标点 (86)12.12 智能标注坐标 (87)12.13 示坡线绘制 (87)12.14 计算桥梁等桩位坐标 (87)12.15 外业放线计算 (88)12.16 土石方数量估算与计算平均填土高度8812.17 坐标换带 (90)12.18 单桩填挖 (91)12.19 线形显示 (91)第十三章数据文件介绍 (92)13.1 平面线形数据文件（*.pm） (93)13.2 交点设计法平面数据文件（*.jd）9413.3 纵断面设计数据文件（*.zdm）9413.4 路幅宽度数据文件（*.wid） (95)13.5 超高过渡数据文件（*.sup） (96)13.6 路基设计中间数据文件（*.lj）9713.7 纵断面地面线数据文件（*.dmx）9713.8 横断面地面线数据文件（*.hdm）9813.9 土方数据文件（*.tf） (99)13.10 设计参数控制数据文件（*.ctr）暨“控制参数录入” (99)13.11 沟底纵坡变坡点数据文件（*.zbg和*.ybg） (104)13.12 平面数据导入文件(*.jdx) (104)13.13 平面交点数据导入文件（*.*）10513.14 三维数模组文件（*.GTM） 10513.15 横断面三维数据文件（*.3DR）105第十四章关于路线测量断链 (106)14.1 关于断链处理 (106)14.2 纬地系统关于断链的处理方法106第十五章数字地面模型建立与应用 (109)15.1 主要功能说明 (109)15.2 数模建立与应用 (111)第十六章平交口设计 (126)16.1 平交口设计命令详细说明 (126)16.2 常见平交口模型建立过程 (130)16.3 深入了解纬地平交口基本模型单元134第二章纬地设计向导与项目管理2.1 纬地设计向导菜单：项目——设计向导命令：Hwizard纬地系统V3.0~V5.6版在国内首先建立起基于现行《公路工程技术标准》和《公路路线设计规范》的纬地路线与立交设计专用标准数据库，并研制开发“纬地设计向导”功能，该功能自动为不同等级和标准的设计项目选取超高与加宽过渡区间、数值，以及填挖方边坡、边沟排水沟等设计控制参数，引导用户更加快捷、方便地完成路线与互通式立交设计工作。

11)(一)平面主线设计1.新建项目1)项目-新建项目-更改文件名和相应的保存路径即可。

2.主线平面设计1.设计-主线平面设计专业文档供参考，如有帮助请下载。

15)．11)点击拾取按钮，在地形图上开始初步选择线性（按着等高线走可更好）性化线的优入击插点框对设平主弹自点一完拾取第个后动出线面计话，专业文档供参考，如有帮助请下载。

15)．11)，点击是，然后在地形图上开始选1点击插入后会提示是否插入交点择交点，大致路线选择完成后点击鼠标右键或者空格或者回车便可再。

话框面设计对平回次到主线，最后一个交点改：起点）Begin PointBP一般可把交点名称0改为（：终点）如果中间有删除或者增加的交点，导致交点End Point（为EP名称与焦点序号不一致的，可在交点名称上右单击，选择全部重排编。

即可号专业文档供参考，如有帮助请下载。

15)．11)修改它的缓和曲线长度1-6.经过初步选择线型进行优化，选择到交点，半径大于200m和半径（一般二级公路要求前后缓和曲线大于60m，具体的得看设计要求）开启，并全部F11如果在选择交点的时候没有开启捕捉。

可按快捷键。

择选果效R拖择选这是动的专业文档供参考，如有帮助请下载。

15)．11)！存文件保一定要记得将后修改完成运行设计向导)(二。

设计行等沟，路始导计-项点击目设向开对面边，进专业文档供参考，如有帮助请下载。

15)．11)项目类型选择公路主线即可，小数位数一般选择三维小数精度，其余的可以不用修改，如果终点和设计的不一样，需要改正回来。

点击下一步。

专业文档供参考，如有帮助请下载。

15)．11)60Km/h可对公路类型和设计车速进行更改，本文以二级公路，车速为例，完成后点击下一步。

可设置路幅形式，断面形式，尺寸，可在红色区域框中对断面简图进专业文档供参考，如有帮助请下载。

15)．11)行缩放，待数据确认无误后后点击检查，提示检查路幅宽度正确。

点击下一步可进行填方边坡设置。

纬地道路辅助设计系统教程vThe document was prepared on January 2, 2021第一部分纬地道路辅助设计系统教程( HintCAD ~ )第一章系统主要功能及常规应用步骤系统主要功能1.1.1 路线辅助设计（1）平面动态可视化设计与绘图系统沿用传统的导线法（交点法）经典理论，可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计，在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时，可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术，可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线，并可以对路线中任一控制单元（均为CAD的线元实体）方便地进行平移、旋转、缩放等操作调整，从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时，系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图（图像）上的上述功能，同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

（2）断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上，支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数；对设计者指定的控制点高程或临界坡度，受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目，将在以后版本中增加自行回归纵坡（点）数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图，自动标注沿线桥、涵等构造物，绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线，同样适用于互通式立交匝道的纵断面设计与绘图。

（3）超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化，进而完成路基设计与计算、方便、准确地输出路基设计表，可以自动完成该表中平、竖曲线要素栏目的标注。

纬地道路辅助设计系统使用流程(一这几天准备写个纬地道路辅助设计系统的使用流程, 希望能对新手有点帮助。

写的比较笼统, 有时间再详细的扩展一下。

一、项目数据管理1、在电脑分区中建立一个项目文件夹, 设计过程中项目的所有数据都存储在这个文件夹中,方便项目数据的编辑与修改。

2、在纬地程序中新建项目, 点击项目菜单选择新建项目, 在弹出的新建项目对话框中输入项目名称, 再选择浏览, 将默认的以项目名称命名的项目文件保存在我们建立的文件夹中。

二、路线平面设计1、打开地形图,地形图可之前放在项目文件夹中以方便查找。

2、选择设计菜单栏的主线平面设计。

在交点数据输入栏的右侧顶选择拾取 ,在地形图中拾取路线的起点位臵, 也可以看作是路线的第一个交点。

起点确定后回到对话框 , 选择插入按钮 , 插入路线的交点 , 在程序提示是否插入交点一时选择确定, 接着便可在地形图中一个个的选择路线的交点一直到路线的终点位臵确定点击鼠标右键回到主线平面设计对话框。

各交点位臵若要修改, 则需先将对话框底部的滑柄按钮拖至所要修改的交点序号, 再选择拖动, 按命令行的提示选择自由拖动指定拖动的基点就可以拖动修改交点的位臵。

导线及交点位臵确定后可以开始进行平曲线的设计。

3、我们现在可以开始平曲线的设计 ,拖动主线平面设计底部的滑柄至第一个交点,选择平曲线计算模式为常规模式, 一般路线设计使用最多的便是常规模式。

输入前缓和曲线长度、曲线半径、后缓和曲线长度 ,点击对话框底部的试算得到计算结果。

也可选择拖动 R , 根据命令行的程序提示输入拖动基点,则可在屏幕中动态的拖动曲线来控制平曲线的参数。

4、在主线平面设计的控制那一栏中可输入路线的起点桩号 ,在绘图与标注中选择需标注的项,输入标注字高。

5、平曲线设计完成后可在对话框中选择存盘保存路线平面数据。

点击对话框中的计算绘图可看到在地形图中路线平面图已经绘制出来,且路线标注也同时完成。

三、设计向导功能平面线形稳定后可在项目菜单栏选择设计向导 ,在弹出的设计向导对话框中一步一步的选择路线的各项参数。

第一部分纬地道路辅助设计系统教程( HintCAD V5.0~6.0 )第一章系统主要功能及常规应用步骤1.1系统主要功能1.1.1 路线辅助设计（1）平面动态可视化设计与绘图系统沿用传统的导线法（交点法）经典理论，可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计，在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时，可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术，可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线，并可以对路线中任一控制单元（均为CAD的线元实体）方便地进行平移、旋转、缩放等操作调整，从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时，系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图（图像）上的上述功能，同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

（2）断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上，支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数；对设计者指定的控制点高程或临界坡度，受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目，将在以后版本中增加自行回归纵坡（点）数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图，自动标注沿线桥、涵等构造物，绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线，同样适用于互通式立交匝道的纵断面设计与绘图。

（3）超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化，进而完成路基设计与计算、方便、准确地输出路基设计表，可以自动完成该表中平、竖曲线要素栏目的标注。

系统在随盘安装的“纬地路线与立交标准设计数据库”的基础上，通过“设计向导”功能自动为项目取用超高和加宽参数，并建立控制数据文件。

第一部分纬地道路辅助设计系统教程( HintCAD V6.0~7.0 )第一章系统主要功能及常规应用步骤1.1系统主要功能1.1.1 路线辅助设计（1）平面动态可视化设计与绘图系统沿用传统的导线法（交点法）经典理论，可进行任意组合形式的公路平面线形设计计算和多种模式的反算。

用户可在计算机屏幕上交互进行定线及修改设计，在动态拖动修改交点位置、曲线半径、切线长度、缓和曲线参数的同时，可以实时监控其交点间距、转角、半径、外距以及曲线间直线段长度等技术参数。

而使用纬地智能布线技术，可以将已确定的直线、圆曲线等控制单元自动衔接为完整的路线，并可以对路线中任一控制单元（均为CAD的线元实体）方便地进行平移、旋转、缩放等操作调整，从而直观快捷并准确地确定出路线线位。

在平面设计完成的同时，系统可自动完成全线桩号的连续计算和平面绘图。

系统支持基于数字化地形图（图像）上的上述功能，同时也可方便地将低等级公路外业期间已经完成的平面线形导入本系统。

（2）断面交互式动态拉坡与绘图系统在自动绘制拉坡图的基础上，支持动态交互式完成拉坡与竖曲线设计。

用户可实时修改变坡点的位置、标高、竖曲线半径、切线长、外距等参数；对设计者指定的控制点高程或临界坡度，受控处系统可自动提示控制情况。

另外纬地针对公路改扩建项目，将在以后版本中增加自行回归纵坡（点）数据的功能。

系统支持以“桩号区间”和“批量自动绘图”两种方式绘制任意纵、横比例和精度的纵断面设计图及纵面缩图，自动标注沿线桥、涵等构造物，绘图栏目也可根据用户需要自由取舍定制。

以上功能不仅适用于公路主线，同样适用于互通式立交匝道的纵断面设计与绘图。

（3）超高、加宽过渡处理及路基设计计算系统支持处理各种加宽、超高方式及其过渡变化，进而完成路基设计与计算、方便、准确地输出路基设计表，可以自动完成该表中平、竖曲线要素栏目的标注。

系统在随盘安装的“纬地路线与立交标准设计数据库”的基础上，通过“设计向导”功能自动为项目取用超高和加宽参数，并建立控制数据文件。

先安装CAD2006绘图软件,再安装维地道路设计软件5。

88、南方CASS7。

1测绘软件（软件版本不限)
1、运行维地软件
2、项目-—新建项目，取名并点击确定保存(如图1）
3、文件——打开(找到电子地形图所在位置单击确定）-—选择打字体为国标（如图2)——选择图形文件时,选择取消（如图3)
4、项目——新建项目（取名并保存）
5、设计——主线平面设计-—控制，输入起始点桩号-—拾取点，插入(3个）--拖懂滚动条到第二个点，输入半径Rc,长度S1、S2，—-试算——计算绘图——平面数据存盘——图形另存为（设计项目所在文件夹）。

（直线最大长度是车速数值的20倍，同向曲线间是车速数值的6倍，反向曲线间是车速数值的2倍）6、项目——项目管理—-设计向导
7、数模—-新数模（剔除高程意外的点)——三维数据读入（PWG和DXF）——开始读入——三角构网——网格显示——数模应用—-纵断面插值-—开始插值-—保存——数模应用——横断面插值——开始插值——保存
8、设计——纵断面设计--确定（输入“z”敲击enter，输入“e”敲击enter，调出图形）——纵断面设计——选点，插入-—拖动滚动条，输入半径值（在最后一个点上将长度值修改为平面设计时的长度值）—-计算显示——纵断数据文件存盘。

—-数据——控制参数输入——桥梁涵洞——输入涵洞参数并存盘—-设计——纵断面绘图—-—-搜索全线—-批量绘图-—图形另存为（项目所在文件夹)。

9、设计—-路基设计计算——搜索全线——计算—-保存路基设计中间数据文件。

10、设计——横断设计绘图-—选择起始和终止桩号（其他键下图）-—图形另存为(项目所在文件夹）
11、表格-—绘制/输出某某表。

纬地道路设计操作步骤1 一．新建项目（指定项目名称、路径、等）点击【项目】【新建项目】输入项目名称，点击浏览指定项目的保存路径新建一个文件夹（文件夹名称与项目名称一致）打开文件夹保存回到对话框可以继续输入设计人、设计单位、等信息点击确定完成一个新建项目的操作。

我们可以到保存项目文件的文件夹下用纬地数据编辑器打开项目文件.prj（具体操作，选着文件点击右键打开方式选择程序 HEdit 确定），之前设定的内容都记录到了此文件中。

二．主线平面设计1. 首先打开一张地形图（文件搜索打开）【设计】【主线平面设计】输入路线的起点名称BP 点击“拾取”按钮在地形图上选择合适的位置点击鼠标左键，以确定起点坐标（X，Y）位置点击“插入”按钮，系统提示是否插入交点1，点击”是” 在地形图拾取交点1的位置，接着可以拾取交点2、3……的位置，最后“回车”设置路线终点交点名称为EP 点击“计算绘图”按钮（相当于刷新）2.修改路线交点的操作。

【设计】【主线平面设计】点击“实时修改”按钮选择要修改的交点根据命令行提示选择修改的方式（沿前边Q，后边H，自由Z）回车用鼠标拉动交点选择合适的位置，点击鼠标的左键确定交点的位置。

3.平曲线设计【设计】【主线平面设计】先移动路线（在“插入”按钮的左边）到交点1 选择平曲线计算模式（已知S1+Rc+S2模式）输入自己设计的S1，Rc，S2 试算计算绘图，重复以上步骤，完成其他交点的曲线设计。

注：通过人工计算，如果曲线设计不符合两曲线之间的直线最小长度（二级公路，同向6V，反向2V）,可通过改变半径或通过实时修改来完成设计。

4.桩号设置【设计】【主线平面设计】控制（对话框左下角）进行设置确定计算绘图。

5.存盘【设计】【主线平面设计】存盘保存到项目文件夹中，生成*.pm数据文件。

6.地形图另存：文件另存另存到项目文件夹中。

7.直曲转角表的输出：【表格】 [输出直曲转角表]（内容为曲线要素有关数据）2 三．设计向导1.【项目】【设计向导】把各项设计好，系统根据提示自动建立：路幅宽度变化数据文件（*.wid）、超高过度数据文件（*.sup）、设计参数控制文件（*.ctr）、桩号序列文件（*.sta）。

一、平面设计（假设，平面线形在地形图上已经选好）1.1 补充（重要）：项目管理菜单：项目——项目管理命令：HPM首次安装纬地系统后，第一次加载时系统会提示用户指定当前项目或新建项目。

选择新建项目后，系统提示用户输入项目名称、路径以及平面曲线数据文件名。

用户也可新建目录路径，以保证一个项目的所有数据全部存放于同一个目录下。

输入完成后，用户便可以利用“主线平面设计”或“立交平面设计”功能开始进行该项目的平面设计等工作。

一般情况下，对于一条公路的施工图设计任务，项目管理中可能需要添加以下数据文件：平面曲线数据文件（*.pm）平面交点数据文件（*.jd）纵断面地面线数据文件（*.dmx）横断面地面线数据文件（*.hdm）纵断面设计数据文件（*.zdm）超高渐变数据文件（*.sup）路幅宽度数据文件（*.wid）桩号序列数据文件（*.sta）路基设计中间数据文件（*.lj）设计参数控制文件（*.ctr）挡墙设计文件（*.dq）——设有挡土墙的情况下至少需要设置以下项目属性：项目名称及路径公路等级类别超高旋转方式加宽渐变方式断链位置（设有断链时）纬地系统的“项目管理器”对话框如图1-1所示。

在纬地“项目管理器”对话框的“项目文件”菜单中，用户可以“打开项目”，也可以在此处“新建项目”。

当点取对话框中“文件”选项后，将出现一个项目的所有数据文件列表如图1-1数据文件的添加和重新指定，如果欲删除该文件，则直接将该文件名删除即可，执行编辑菜单下的“编辑文件”命令（或直接双击该文件类型名称）可打开该文件的文本格式进行查看和编辑。

图1-1-1当用户选取对话框中“属性”选项，对话框切换到如图1-2所示本项目的属性设置页，用户可以查看本项目的名称、项目类型和设计的起终点桩号等，同时也可以修改所输出图表的“项目标识”和“桩号小数精度”。

断链的设置也在此选项中进行，使用“编辑”菜单中的“添加断链”、“删除断链”、“前移断链”和“后移断链”命令，可完成任意多级断链的添加和修改。
