英国罗托克（ROTORK)IQ系列IQ系列智能电动执行器??? 英国罗托克(ROTORK)公司于90年代推出了智能型电动执行器(IQ系列)，与普通执行器相比具有如下特点：????????????”，大大提高了执行器响应品质；??? (5)较强的现场适应性。
整机设计具有IP54级防护能力，且对执行器内部与外部信号的口也都采用光电隔离技术，提高了可靠性、特别是执行器内部控制卡件采用了防震固定法，所有接插件都带有“反扣”以防松动，积木式结构使维修非常方便。
英国罗托克IQ系列?ROTORK【产品IQ系列名称】3、双密封双防护：防护等级为IP68---水下7米72小时，完全防水、防尘，而且密不透气。
4、力矩测量：专利的力矩测量装置，技术先进，不受频率、电压和温度变化的影响，可精确的、可重复的对力矩进行测量。
5、位置测量：专利的非按触式阀位测量系统，把阀位精确定位和容易确定末端位置变的异常简单。
6、远程诊断：利用IrDATM实现快速、安全、非侵入式的通讯和数据交换，可对执行器数据【技术指标】1、就地控制1）、在电气箱盖上提供非侵入式控制旋钮，红色为就地/停止/远程三态选择开关，黑色旋钮为就地开阀或关阀电动操作开关。
2）、就地控制也可以用IQ设定器在0.75米内进行开/关/停操作。
2、远方开关量控制1）、采用光隔离接口，通常为正极开关（也可提供负极开关）2）、外部用户提供控制电源：范围20-60V AC/DC或60-120V2）、精度：1%3）、死区：全行程内0-9.9%可调4）、输入阻抗：250Ω5）、输入信号可任意对应阀门位置。
4、输出信号1）、提供四个无源、单极的可锁定触点S1、S2、S3、S4，每个触点可使用IQ设定器独立设定为如下信号之一；每个触点可设定为“常开”或“常闭”，触点容量为5mA-5A 120V AC或30V DC。
断。
2）、提供一个监视继电器，该继电器为无源、可反转的独立继电器，触点容量为5mA-5A,120VAC或30V DC，有下列情况之一或以上，继电器将断开：a、单项或多相掉电b、控制电路电源故障c、选择开关在就地或停止位置d、电机温度保护器跳断CTT的输出将连续指示当前力矩值。
电动执行机构 IQ 系列安装和维护手册出版物编号 E170C2出版日期 2002.3.请确保完整阅读和理解本手册Rotork设定器可按现场要求对执行器的控制、指示、保护功能进行设定。
所有的执行器在投入使用前，有必要检查其与过程控制系统要求的兼容性。
请阅读本手册。
当Rotork工作人员或指定代理商按照合同规定进行现场调试和验收时，执行器组态的相关文件应让客户留档备查。
本手册提供如下介绍：* 手动和电动(就地和远程)操作。
* 执行器的准备和安装。
* 根据有关阀门正确操作的要求，对执行器进行初级设定。
* 根据现场具体控制和指示的要求，对执行器进行二级设定。
* 维护 - 故障排除。
* 销售和服务。
RotorkIQ系列执行器- 全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
使用所提供的红外线设定器进入执行器的设定程序，即使在危险区域，也可安全、快捷地对力矩值、限位以及其它所有控制和指示功能进行设定。
IQ的设定和调整在执行器主电源接通和断开时均可完成。
标准诊断功能可对控制系统、阀门和执行器的状态进行诊断，并通过执行器的显示屏上的图标和帮助屏幕来显示。
按一下设定器的按键即可在显示屏上对相应阀位的瞬时力矩进行监视。
内置的数据记录器可获取操作和阀门力矩数据，可提醒用户根据需要对阀门进行维护。
运行于PC机的IQ Insight软件和/或Rotork本安型通讯器可访问数据记录器，可对执行器的所有功能进行组态和记录。
执行器是否带有设定器，可根据接线端子箱盖上的黄色标签来识别。
有关Rotork IQ和其它系列执行器的资料，可浏览我们的网站 。
目录页码1 健康与安全 22 保存 33 IQ系列执行器的操作 3 3.1 手动操作 3 3.2 电动操作 3 3.3 执行器的显示－ 4阀位指示3.4 执行器的显示－ 5报警指示4 准备驱动轴套7 4.1 IQ7至IQ35 7A和Z型推力底座4.2 IQ7至IQ35 7B型非推力底座4.3 IQ40至IQ95 8A和Z型推力底座4.4 IQ40至IQ95 9B型非推力底座5 执行器的安装 105.1 提升杆式阀门－ 11顶部安装5.2 带齿轮箱的阀门－ 11侧面安装5.3 非提升杆式阀门－ 11顶部安装5.4 手轮密封 115.5 IQM调节型执行器 125.6 IQML线性推力装置 125.7 IQML线性行程的调整 126 接线 146.1 地线的连接 146.2 端子箱盖的拆卸 146.3 电缆入口 146.4 端子的接线 156.5 端子箱盖的复位 157 设定 167.1 设定程序 167.2 设定器 177.3 进入设定程序 187.4 设定方式－口令 187.5 新口令 187.6 检查方式 187.7 程序路径分支－ 19分支点 (Cr)7.8 执行器的显示 19设定 / 检查方式7.9 返回阀位指示 198 设定 － 初级设定功能 20初级设定功能目录 219 设定 － 二级设定功能 30二级设定功能目录 3010 维护和故障排除 6110.1 帮助显示 6310.2 IrDA诊断和组态 6811 重量和尺寸 70二进制、十六进制、十进制 71换算表本手册是为让用户能够胜任对Rotork IQ系列执行器的安装、操作、调试及检查而出版的。

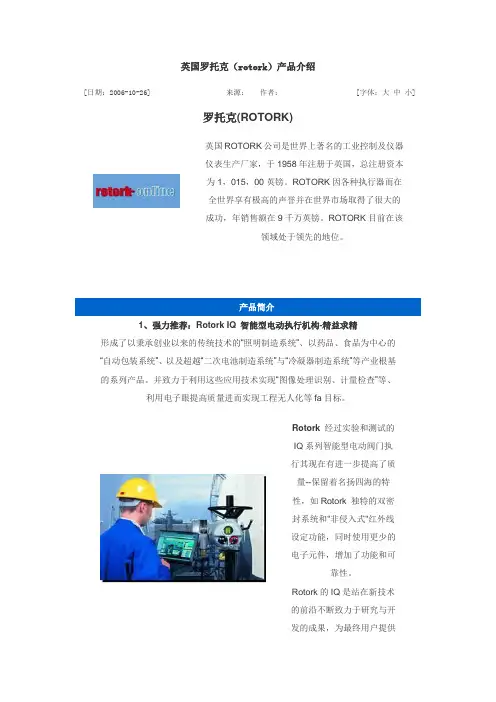

英国罗托克（rotork）产品介绍[日期：2006-10-26] 来源：作者：[字体：大中小]罗托克(ROTORK)英国ROTORK公司是世界上著名的工业控制及仪器仪表生产厂家，于1958年注册于英国，总注册资本为1，015，00英镑。
ROTORK因各种执行器而在全世界享有极高的声誉并在世界市场取得了很大的成功，年销售额在9千万英镑。
ROTORK目前在该领域处于领先的地位。
产品简介1、强力推荐：Rotork IQ 智能型电动执行机构-精益求精形成了以秉承创业以来的传统技术的“照明制造系统”、以药品、食品为中心的“自动包装系统”、以及超越“二次电池制造系统”与“冷凝器制造系统”等产业根基的系列产品。
并致力于利用这些应用技术实现“图像处理识别、计量检查”等、利用电子眼提高质量进而实现工程无人化等fa目标。
Rotork 经过实验和测试的IQ系列智能型电动阀门执行其现在有进一步提高了质量--保留着名扬四海的特性，如Rotork 独特的双密封系统和"非侵入式"红外线设定功能，同时使用更少的电子元件，增加了功能和可靠性。
Rotork的IQ是站在新技术的前沿不断致力于研究与开发的成果，为最终用户提供了更高的质量、性能和全面的价值标准。
Rotork IQ标准规格提供了广泛的控制和显示的灵活性，使得复杂和昂贵的用户定制经常是不必要的。
这一方法允许采用流水线生产工序，从而确保一贯高标准的产品质量。
IQ继续提供其全部关键性优点，使它在全世界居领先地位。
对于任何环境、任何应用，IQ已成为可靠性的代名词。
简明的设计、双密封的防水外壳、红外线设定以及全面的保护系统，使得IQ在可靠的阀门操作领域居世界领先地位。
安心使用、极低的维护费用、简便的诊断及更换备件，可让使用者无需专门记忆其过程。
调试简便用红外线设定器可进行简单安全和快速的非侵入式调整。
使用"随按随用"的IQ 设定器可入和调整执行器的设定，如力矩值、限位、控制及显示功能。

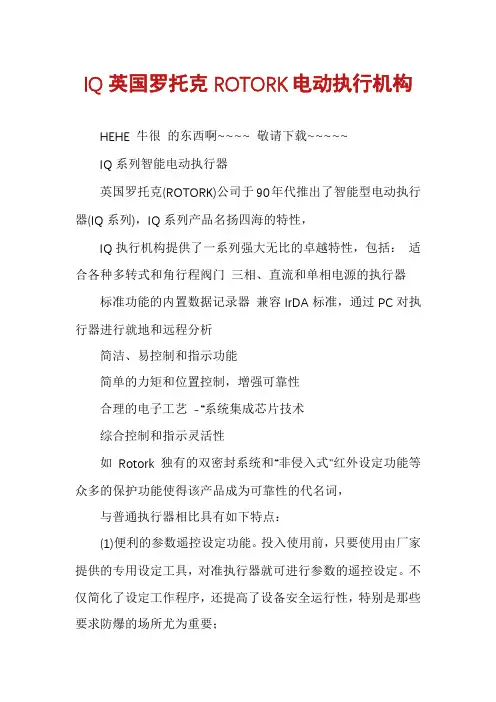

IQ英国罗托克ROTORK电动执行机构HEHE 牛很的东西啊~~~~ 敬请下载~~~~~IQ系列智能电动执行器英国罗托克(ROTORK)公司于90年代推出了智能型电动执行器(IQ系列)，IQ系列产品名扬四海的特性，IQ执行机构提供了一系列强大无比的卓越特性，包括：适合各种多转式和角行程阀门三相、直流和单相电源的执行器标准功能的内置数据记录器兼容IrDA标准，通过PC对执行器进行就地和远程分析简洁、易控制和指示功能简单的力矩和位置控制，增强可靠性合理的电子工艺-“系统集成芯片技术综合控制和指示灵活性如Rotork独有的双密封系统和“非侵入式"红外设定功能等众多的保护功能使得该产品成为可靠性的代名词，与普通执行器相比具有如下特点：(1)便利的参数遥控设定功能。
投入使用前，只要使用由厂家提供的专用设定工具，对准执行器就可进行参数的遥控设定。
不仅简化了设定工作程序，还提高了设备安全运行性，特别是那些要求防爆的场所尤为重要；(2)丰富的在线显示功能。
采用液晶显示技术，利用内置式HEHE 牛很的东西啊~~~~ 敬请下载~~~~~液晶显示板，不仅可准确显示阀门开、关状态和正常阀门开度等，且在参数设定或执行器有故障时，也能显示出重要信息；(3)完善的自诊断及保护功能。
它可在线诊断出伺服电机过载、过热情况及电源的状态等，还能自动识别三相电源相位，紧急情况时，执行器可保位或运行到预先设定的安全位置；(4)先进的控制功能。
采用了计算机技术，把先进自动跟随控制技术设计为它的一项标准功能。
执行器响应速度与实际要求偏差大小成比例，即所谓的“变速控制”，大大提高了执行器响应品质；(5)较强的现场适应性。
整机设计具有IP54级防护能力，且对执行器内部与外部信号的口也都采用光电隔离技术，提高了可靠性、特别是执行器内部控制卡件采用了防震固定法，所有接插件都带有“反扣”以防松动，积木式结构使维修非常方便。
英国罗托克IQ系列【产品名称】IQ系列【产品简介】rotork公司生产的电动执行器在阀门控制领域处于世界领先地位，IQ系列产品首先采用红外设定不开盖调试，可靠的双密封结构可以潜入水下3米达72小时，众多的保护功能使得该产品成为可靠性的代名词。

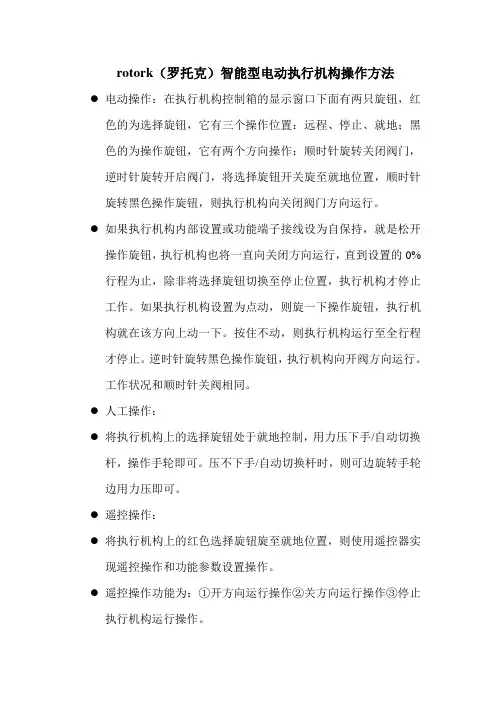

rotork（罗托克）智能型电动执行机构操作方法
●电动操作：在执行机构控制箱的显示窗口下面有两只旋钮，红
色的为选择旋钮，它有三个操作位置：远程、停止、就地；黑色的为操作旋钮，它有两个方向操作：顺时针旋转关闭阀门，逆时针旋转开启阀门，将选择旋钮开关旋至就地位置，顺时针旋转黑色操作旋钮，则执行机构向关闭阀门方向运行。
●如果执行机构内部设置或功能端子接线设为自保持，就是松开
操作旋钮，执行机构也将一直向关闭方向运行，直到设置的0%行程为止，除非将选择旋钮切换至停止位置，执行机构才停止工作。
如果执行机构设置为点动，则旋一下操作旋钮，执行机构就在该方向上动一下。
按住不动，则执行机构运行至全行程才停止。
逆时针旋转黑色操作旋钮，执行机构向开阀方向运行。
工作状况和顺时针关阀相同。
●人工操作：
●将执行机构上的选择旋钮处于就地控制，用力压下手/自动切换
杆，操作手轮即可。
压不下手/自动切换杆时，则可边旋转手轮边用力压即可。
●遥控操作：
●将执行机构上的红色选择旋钮旋至就地位置，则使用遥控器实
现遥控操作和功能参数设置操作。
●遥控操作功能为：①开方向运行操作②关方向运行操作③停止
执行机构运行操作。
●如果执行机构内部设置为点动，则开、关方向运行为点动操作。
●如果执行机构内部设置为自保持，则开、关方向运行时为自保
持操作。
要停止执行机构就按一下“STOP”按钮即可。
●远程控制：
●将红色选择旋钮旋至远程，则执行机构接受标准的控制信号，
或开、或关、或停止。
●rotork（罗托克）智能型电动执行机构。
罗托克(ROTORK)英国ROTORK公司是世界上著名的工业控制及仪器仪表生产厂家，于1958年注册于英国，总注册资本为1，015，00英镑。
ROTORK因各种执行器而在全世界享有极高的声誉并在世界市场取得了很大的成功，年销售额在9千万英镑。
ROTORK目前在该领域处于领先的地位。
产品简介1、强力推荐：Rotork IQ 智能型电动执行机构-精益求精形成了以秉承创业以来的传统技术的“照明制造系统”、以药品、食品为中心的“自动包装系统”、以及超越“二次电池制造系统”与“冷凝器制造系统”等产业根基的系列产品。
并致力于利用这些应用技术实现“图像处理识别、计量检查”等、利用电子眼提高质量进而实现工程无人化等fa目标。
Rotork 经过实验和测试的IQ系列智能型电动阀门执行其现在有进一步提高了质量--保留着名扬四海的特性，如Rotork 独特的双密封系统和"非侵入式"红外线设定功能，同时使用更少的电子元件，增加了功能和可靠性。
Rotork的IQ 是站在新技术的前沿不断致力于研究与开发的成果，为最终用户提供了更高的质量、性能和全面的价值标准。
Rotork IQ标准规格提供了广泛的控制和显示的灵活性，使得复杂和昂贵的用户定制经常是不必要的。
这一方法允许采用流水线生产工序，从而确保一贯高标准的产品质量。
IQ继续提供其全部关键性优点，使它在全世界居领先地位。
对于任何环境、任何应用，IQ已成为可靠性的代名词。
简明的设计、双密封的防水外壳、红外线设定以及全面的保护系统，使得IQ在可靠的阀门操作领域居世界领先地位。
安心使用、极低的维护费用、简便的诊断及更换备件，可让使用者无需专门记忆其过程。
调试简便用红外线设定器可进行简单安全和快速的非侵入式调整。
使用"随按随用"的IQ设定器可进入和调整执行器的设定，如力矩值、限位、控制及显示功能。
Rotork提供的独特的本安型设定器在任何环境中，无论动力电源与否，均可对执行器进行非侵入式设定。
多回转和部分回转智能型电动阀门执行器IQ 系列RedefiningFlow Control2目录Rotork 作为全球阀门自动化及流量控制行业的领导者，我们为世界各地的组织提供最佳的产品和服务， 帮助他们提高效率、保证安全以及保护环境。
我们一直致力于技术研发、产品创新和提高质量。
因此，我们的员工和产品始终处于流体控制的最前沿。
无与伦比的可靠性是我们整个产品系列的最大特点，从我们的旗舰电动执行器产品到我们的气动、液动和电液联动执行器，以及仪表、齿轮箱和阀门配件。
Rotork 致力于为每个客户提供贯穿其工厂整个流程的一流的技术支持，从初期的现场测绘到安装、维护、检查和维修。
在我们的国内和国际办事处的网络中，我们的工程师夜以继日地工作，以更好地履行我们的职责。
Rotork . 重新定义流体控制。
章节页码章节 1 第3代IQ 执行器3 第3代执行器特性4第3代多回转执行器8 第3代部分回转执行器9先进的工程设计01设计特性21保护性及可靠性12 智能通讯14应用选项71网络总线系统81码页节章章节 2执行器规格参数 (全部内容请见 p19) 19 性能概述 20 执行器驱动连接25 标准规格参数72 阀门类型– 执行器82 设计规格92非危险 &危险区域外壳31 执行标准33 电源、控制 &显示34 保护 & 操作特性40组成部件243Redefining Flow Control近60年来，Rotork 通过不断的创新，设计了可靠、灵活且坚固的阀门执行器和控制系统。
第3代IQ 执行器的问世，不仅贯彻了我们不断发展的精神， 也同时树立了新的标杆。
更高的可靠性标准、更 简单的调试和使用，并且在提供阀门和过程控制操作数据的能力上无可匹敌。
第3代系列核心优势· 适用于所有工业区域设计基于在石油天然气、电力、水及工业行业所累积的 60余年的丰富经验。
· 性能多回转直接输出扭矩 34至 3,000* Nm 部分回转直接输出扭矩 50至 2,000 Nm直行程最大调节推力 150 kN* 如果配套额外的二级齿轮箱：多回转最大扭矩可达 43,000 Nm 角行程最大扭矩可达 1,000,000 Nm· 行业领先的可靠性能拥有坚固的传动系统 、双密封结构环境防护性能IP66/IP68(7m /72 小时)、非侵入式就地控制、固态电气元件、油浴润滑、独立的力矩 &阀位感应以及高效的机械设计· 操作安全通过Rotork 坚固而简单的绝对编码器，即使在主电源也能正常记录阀位值· 安全完整性等级 (SIL )选配的安全功能控制模块 (SFCM ) ，设计用于安全仪表系统 (SIS ) 的应用中要求功能安全完整性等级 (SIL ) 根据 IEC61508的规定达到 SIL3的场合。
罗托克(ROTORK)电动执行机构检修规程罗托克(ROTORK)电动执行机构检修规程第一节概述使用所提供的红外线设定器进入执行器的设定程序，即使在危险区域，也可安全、快捷地对力矩值、限位以及其它所有控制和指示功能进行设定。
lQ的设定和调整在执行器主电源接通和断开时均可完成。
Rotork IQ系列执行器一全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。
标准诊断功能可对控制系统、阀门和执行器的状态进行诊断，并通过执行器的显示屏上的图标和帮助屏幕来显示。
按一下设定器的按键即可在显示屏上对相应阀位的瞬时力矩进行监视。
内置的数据记录器可获取操作和阀门力矩数据，可提醒用户根据需要对阀门进行维护。
运行于PC机的lQ Insight软件和／或Rotork本安型通讯器可访问数据记录器，可对执行器的所有功能进行组态和记录。
执行器是否带有设定器，可根据接线端子箱盖上的黄色标签来识别。
第二节检修项目及其质量标准1 IQ执行机构1.1 IQ执行器的操作检查如图1、图2、图3所示。
图1 手动操作图图2 现场控制图图3 执行器的显示1.1.1 手工操作压下手动／自动手柄，使其处于手动位置。
旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。
如果需要，可用一个带6．5mm铁钩的挂锁将离合器锁定在任何状态。
1.1.2 电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。
无需检查相位。
如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。
选择现场／停止／远程操作：红色选择器可选择现场或远程两种操作，每种状态都可用一个带6.5mm铁钩的挂锁锁定。
当选择器锁定在就地或远程位置时，停止功能仍然有效。
选择器也可锁定在停止状态，以防止现场或远程的电动操作。
顺时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；逆时针旋转红色旋钮则停止运行。
