rotork电动执行器IQ ch

rotork（罗托克）智能型电动执行机构操作方法rotork（罗托克）智能型电动执行机构操作方法●电动操作：在执行机构控制箱的显示窗口下面有两只旋钮，红色的为选择旋钮，它有三个操作位置：远程、停止、就地；黑色的为操作旋钮，它有两个方向操作：顺时针旋转关闭阀门，逆时针旋转开启阀门，将选择旋钮开关旋至就地位置，顺时针旋转黑色操作旋钮，则执行机构向关闭阀门方向运行。

●如果执行机构内部设置或功能端子接线设为自保持，就是松开操作旋钮，执行机构也将一直向关闭方向运行，直到设置的0%行程为止，除非将选择旋钮切换至停止位置，执行机构才停止工作。

如果执行机构设置为点动，则旋一下操作旋钮，执行机构就在该方向上动一下。

按住不动，则执行机构运行至全行程才停止。

逆时针旋转黑色操作旋钮，执行机构向开阀方向运行。

工作状况和顺时针关阀相同。

●人工操作：●将执行机构上的选择旋钮处于就地控制，用力压下手/自动切换杆，操作手轮即可。

压不下手/自动切换杆时，则可边旋转手轮边用力压即可。

●遥控操作：●将执行机构上的红色选择旋钮旋至就地位置，则使用遥控器实现遥控操作和功能参数设置操作。

●遥控操作功能为：①开方向运行操作②关方向运行操作③停止执行机构运行操作。

●如果执行机构内部设置为点动，则开、关方向运行为点动操作。

●如果执行机构内部设置为自保持，则开、关方向运行时为自保持操作。

要停止执行机构就按一下“STOP”按钮即可。

●远程控制：●将红色选择旋钮旋至远程，则执行机构接受标准的控制信号，或开、或关、或停止。

●rotork（罗托克）智能型电动执行机构。

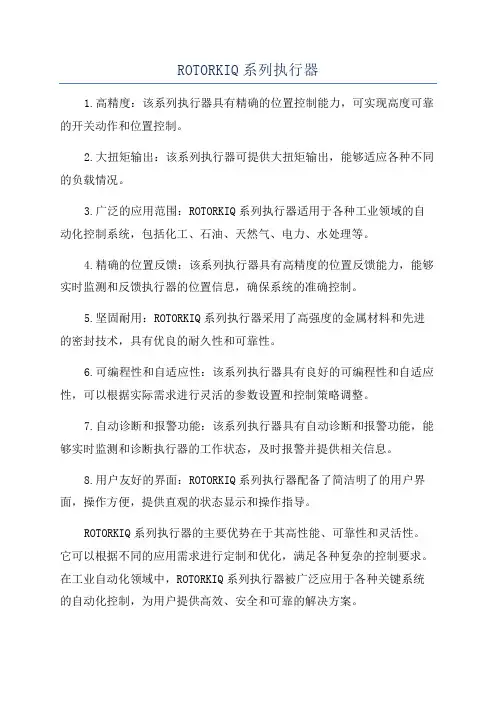

ROTORKIQ系列执行器
1.高精度：该系列执行器具有精确的位置控制能力，可实现高度可靠的开关动作和位置控制。

2.大扭矩输出：该系列执行器可提供大扭矩输出，能够适应各种不同的负载情况。

3.广泛的应用范围：ROTORKIQ系列执行器适用于各种工业领域的自动化控制系统，包括化工、石油、天然气、电力、水处理等。

4.精确的位置反馈：该系列执行器具有高精度的位置反馈能力，能够实时监测和反馈执行器的位置信息，确保系统的准确控制。

5.坚固耐用：ROTORKIQ系列执行器采用了高强度的金属材料和先进的密封技术，具有优良的耐久性和可靠性。

6.可编程性和自适应性：该系列执行器具有良好的可编程性和自适应性，可以根据实际需求进行灵活的参数设置和控制策略调整。

7.自动诊断和报警功能：该系列执行器具有自动诊断和报警功能，能够实时监测和诊断执行器的工作状态，及时报警并提供相关信息。

8.用户友好的界面：ROTORKIQ系列执行器配备了简洁明了的用户界面，操作方便，提供直观的状态显示和操作指导。

ROTORKIQ系列执行器的主要优势在于其高性能、可靠性和灵活性。

它可以根据不同的应用需求进行定制和优化，满足各种复杂的控制要求。

在工业自动化领域中，ROTORKIQ系列执行器被广泛应用于各种关键系统的自动化控制，为用户提供高效、安全和可靠的解决方案。

ROTORK 电动执行机构参数设置及操作方法作者：杨潇波 2013年10月22日 来源： 浏览量：1181字号：T | T 1结构ROTORKIQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。

它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。

ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器1 结构ROTORK IQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。

它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。

ROTOKIQ 系列使用非侵入式手持红外线IQ 设定器完成对力矩、限位以及一级、二级设定的。

IQ 的结构如图1所示。

图1 IQ 的结构2 IQ 执行器的操作方法2.1 手动操作压下手动/自动手柄，使其处于手动位置。

旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。

如果需要，可用一个带6.5mm铁钩的挂锁将离合器锁定在任何状态。

2.2 电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。

无需检查相位。

如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。

选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。

选择器也可锁定在停止状态，以防止现场或远程的电动操作。

逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。

如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。

3 IQ执行器的功能检查参数设置3.1 基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。

英国罗托克（ROTORK)IQ系列IQ系列智能电动执行器??? 英国罗托克(ROTORK)公司于90年代推出了智能型电动执行器(IQ系列)，与普通执行器相比具有如下特点：????????????”，大大提高了执行器响应品质；??? (5)较强的现场适应性。

整机设计具有IP54级防护能力，且对执行器内部与外部信号的口也都采用光电隔离技术，提高了可靠性、特别是执行器内部控制卡件采用了防震固定法，所有接插件都带有“反扣”以防松动，积木式结构使维修非常方便。

英国罗托克IQ系列?ROTORK【产品IQ系列名称】3、双密封双防护：防护等级为IP68---水下7米72小时，完全防水、防尘，而且密不透气。

4、力矩测量：专利的力矩测量装置，技术先进，不受频率、电压和温度变化的影响，可精确的、可重复的对力矩进行测量。

5、位置测量：专利的非按触式阀位测量系统，把阀位精确定位和容易确定末端位置变的异常简单。

6、远程诊断：利用IrDATM实现快速、安全、非侵入式的通讯和数据交换，可对执行器数据【技术指标】1、就地控制1）、在电气箱盖上提供非侵入式控制旋钮，红色为就地/停止/远程三态选择开关，黑色旋钮为就地开阀或关阀电动操作开关。

2）、就地控制也可以用IQ设定器在0.75米内进行开/关/停操作。

2、远方开关量控制1）、采用光隔离接口，通常为正极开关（也可提供负极开关）2）、外部用户提供控制电源：范围20-60V AC/DC或60-120V2）、精度：1%3）、死区：全行程内0-9.9%可调4）、输入阻抗：250Ω5）、输入信号可任意对应阀门位置。

4、输出信号1）、提供四个无源、单极的可锁定触点S1、S2、S3、S4，每个触点可使用IQ设定器独立设定为如下信号之一；每个触点可设定为“常开”或“常闭”，触点容量为5mA-5A 120V AC或30V DC。

断。

2）、提供一个监视继电器，该继电器为无源、可反转的独立继电器，触点容量为5mA-5A,120VAC或30V DC，有下列情况之一或以上，继电器将断开：a、单项或多相掉电b、控制电路电源故障c、选择开关在就地或停止位置d、电机温度保护器跳断CTT的输出将连续指示当前力矩值。

加入收藏网站地图网站搜索繁體首页国外电动执行器国内电动执行器气动执行机构阀门资料下载配件技术文章图片专题论坛联系我们阅读文章ROTORK IQ系列执行器部分常见故障及处理[日期：2006-10-20] 来源：作者：[字体：大中小]ROTORK IQ系列执行器部分常见故障及处理1、执行器阀杆无输出：A、查手动是否可以操作。

手自动离合器卡死在手动位置，则电机只会空转。

B、检查电机是否转动。

C、手动和电动都不能操作，可以考虑是阀门卡死。

D、脱开阀门连接部分，如果阀门没有卡死，检查轴套是否已卡死、滑丝或松脱。

2、在全开/全关时不能停留在设定的行程位置，阀杆与阀体发生顶撞。

“关/开阀限位LC/LO”参数已经丢失，应重新设定。

或将参数“力矩开/关”更改为“限位开/关”。

3、显示阀位与实际阀位不一致。

重设限位后，动作几次，又发生漂移，应更换计数器板。

4、执行器工作，但没有阀位指示，检查计数器，可能圆形磁钢坏了或计数器板坏了。

如果接线端子22/23没有4-20mA电流信号输出，可以考虑更换（伺放+）位返板。

5、远控调节状态下，上下摆动不能定位，可以增大“死区调整参数Fd”；但增大该参数到20以上才不摆动，可更换伺放（+位返）板；如果更换后故障依旧，建议：把电机更换为低速的电机或扩大轴套和阀杆的螺纹螺距。

6、远控/就地均不动作，或电机单向旋转，不能限位。

检查手自动离合器没有卡死，电机没有烧毁：可以检查电机电源接线是否正确或三相电源是否不平衡。

7、远控/就地均不动作，量电机绕组，过热保护，电磁反馈开路，电机已烧毁。

8、远控/就地均不动作，用设定器检查，故障显示：“H1力矩开关跳断”；“H6没有电磁反馈”。

测试（固态）继电器没有输出。

更换继电器控制板或电源板组件。

9、三相电源一送就跳闸：继电器控制板有问题或电机线圈已烧毁。

10、因电源电压高（400V以上），熔断保险丝，更换执行器保险丝后又被熔断。

检查，电源板硅整流块正常，电源变压器初级电阻过低，可更换电源板组件或电源变压器。

rotork iq执行器，其主要的缺点有：1。

执行精度不高，只能达到1%左右。

2。

位反板容易损坏。

使位置反馈常常失灵。

3。

内部动力输出轴套采用的是铜质，容易磨损。

4。

伺放板容易损坏。

5。

其机械限位设计不好，用了两个螺帽固定，容易松动，导致机械限位跑，导致阀门出现关不下去的故障。

当然有优点，死区小，定位精度高，现在有不用接触器用可控硅控制电流通断的，但价钱较高，感觉性价比比不上西博斯FLASH 5。

电机也容易烧坏，老要换限位开关，老式执行器的接触器易坏我们厂送风机动叶调节用的是ROTORK，使用情况还可以，原来出现的问题是位置反馈机构的齿轮传动部分因为只用顶丝固定，时间长容易松动，造成反馈输出不变，还因此跳过机。

ROTORK执行器反馈和定位用的电位器不同，如果执行机构长期在一个位置运行，会发生反馈电位器磨损现象，需更换电位器。

引风机和一次风机用的是原装伯纳德执行器，在我们厂简直糟透了，经常发生执行器自己全开，原因一直找不找，为此我们已经换了十几块定位板了，每次换完板子可以稳定几个月，每块板子价格大概３０００元，备品有好几台。

另外，反馈电位器也经常坏。

最近我们正在考虑换型，所以在调研AUMA和SIPOS。

AUMA我们厂用在磨煤机冷、热风调门上，环境温度较高，出现过好几次电机烧坏现象，交流接触器，电源板也容易出问题，调整起来还是比较方便的，但是内部板件太多，共有５块，价格也比较贵，最贵的板子定位板一块将近１００００元，我觉得AUMA的好处是机械机构比较好，可以说免维护。

在环境不太好的地方最好使用分体安装，这样效果可能好些。

没有使用过的执行器就是SIPOS，希望能为我提供使用信息。

谢谢！ROTORK IQ在我厂应用中出现一倒厂用电既烧保险现象。

伯纳德性能较稳定，但出现过一次电位器不随执行器转动事件。

SIPOS的容易出现死机，重新送电恢复我厂用的最多的是天津七厂的伯纳德执行器，但是板子经常坏。

出现几次不明原因的全开。

英国罗托克（rotork）产品介绍[日期：2006-10-26] 来源：作者：[字体：大中小]罗托克(ROTORK)英国ROTORK公司是世界上著名的工业控制及仪器仪表生产厂家，于1958年注册于英国，总注册资本为1，015，00英镑。

ROTORK因各种执行器而在全世界享有极高的声誉并在世界市场取得了很大的成功，年销售额在9千万英镑。

ROTORK目前在该领域处于领先的地位。

产品简介1、强力推荐：Rotork IQ 智能型电动执行机构-精益求精形成了以秉承创业以来的传统技术的“照明制造系统”、以药品、食品为中心的“自动包装系统”、以及超越“二次电池制造系统”与“冷凝器制造系统”等产业根基的系列产品。

并致力于利用这些应用技术实现“图像处理识别、计量检查”等、利用电子眼提高质量进而实现工程无人化等fa目标。

Rotork 经过实验和测试的IQ系列智能型电动阀门执行其现在有进一步提高了质量--保留着名扬四海的特性，如Rotork 独特的双密封系统和"非侵入式"红外线设定功能，同时使用更少的电子元件，增加了功能和可靠性。

Rotork的IQ是站在新技术的前沿不断致力于研究与开发的成果，为最终用户提供了更高的质量、性能和全面的价值标准。

Rotork IQ标准规格提供了广泛的控制和显示的灵活性，使得复杂和昂贵的用户定制经常是不必要的。

这一方法允许采用流水线生产工序，从而确保一贯高标准的产品质量。

IQ继续提供其全部关键性优点，使它在全世界居领先地位。

对于任何环境、任何应用，IQ已成为可靠性的代名词。

简明的设计、双密封的防水外壳、红外线设定以及全面的保护系统，使得IQ在可靠的阀门操作领域居世界领先地位。

安心使用、极低的维护费用、简便的诊断及更换备件，可让使用者无需专门记忆其过程。

调试简便用红外线设定器可进行简单安全和快速的非侵入式调整。

使用"随按随用"的IQ 设定器可入和调整执行器的设定，如力矩值、限位、控制及显示功能。

ROTORK电动执行机构参数设置及操作方法作者：杨潇波 2013年10月22日来源：浏览量：1181字号：T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。

它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。

ROTOKIQ系列使用非侵入式手持红外线IQ设定器1 结构ROTORK IQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。

它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。

ROTOKIQ系列使用非侵入式手持红外线IQ设定器完成对力矩、限位以及一级、二级设定的。

IQ的结构如图1所示。

图1 IQ的结构2 IQ执行器的操作方法手动操作压下手动/自动手柄，使其处于手动位置。

旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。

如果需要，可用一个带铁钩的挂锁将离合器锁定在任何状态。

电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。

无需检查相位。

如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。

选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。

选择器也可锁定在停止状态，以防止现场或远程的电动操作。

逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。

如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。

3 IQ执行器的功能检查参数设置基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。

当执行器与阀门连接可靠后，接通主电源，并将执行器选择在就地或停止位，使用所提供的红外线设定器进入执行器的设定程序，即可对行程末端的限位方式、力矩值和限位以及其它所有控制和指示功能进行设定。

英国罗托克（ROTORK)IQ系列IQ系列智能电动执行器英国罗托克(ROTORK)公司于90年代推出了智能型电动执行器(IQ系列)，与普通执行器相比具有如下特点：(1)便利的参数遥控设定功能。

投入使用前，只要使用由厂家提供的专用设定工具，对准执行器就可进行参数的遥控设定。

不仅简化了设定工作程序，还提高了设备安全运行性，特别是那些要求防爆的场所尤为重要；(2)丰富的在线显示功能。

采用液晶显示技术，利用内置式液晶显示板，不仅可准确显示阀门开、关状态和正常阀门开度等，且在参数设定或执行器有故障时，也能显示出重要信息；(3)完善的自诊断及保护功能。

它可在线诊断出伺服电机过载、过热情况及电源的状态等，还能自动识别三相电源相位，紧急情况时，执行器可保位或运行到预先设定的安全位置；(4)先进的控制功能。

采用了计算机技术，把先进自动跟随控制技术设计为它的一项标准功能。

执行器响应速度与实际要求偏差大小成比例，即所谓的“变速控制”，大大提高了执行器响应品质；(5)较强的现场适应性。

整机设计具有IP54级防护能力，且对执行器内部与外部信号的口也都采用光电隔离技术，提高了可靠性、特别是执行器内部控制卡件采用了防震固定法，所有接插件都带有“反扣”以防松动，积木式结构使维修非常方便。

英国罗托克IQ系列ROTORK【产品名称】IQ系列【产品简介】rotork公司生产的电动执行器在阀门控制领域处于世界领先地位，IQ系列产品首先采用红外设定不开盖调试，可靠的双密封结构可以潜入水下3米达72小时，众多的保护功能使得该产品成为可靠性的代名词。

【主要特点】1、终身使用：无论何种环境，任何应用场合，IQ的双密封防水外壳及全面防护系统，全面保护内部器件。

2、调试简便：非侵入式的红外设定，方便简单，用户随按随用，快速设定和修改参数。

3、双密封双防护：防护等级为IP68---水下7米72小时，完全防水、防尘，而且密不透气。

4、力矩测量：专利的力矩测量装置，技术先进，不受频率、电压和温度变化的影响，可精确的、可重复的对力矩进行测量。

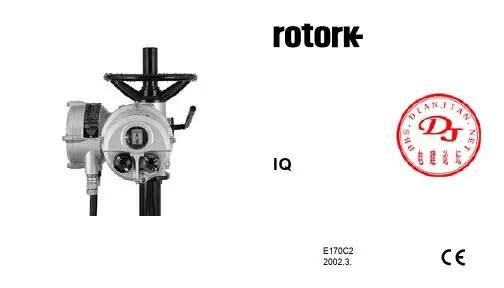

电动执行机构　IQ 系列安装和维护手册出版物编号 E170C2出版日期　2002.3.请确保完整阅读和理解本手册Rotork设定器可按现场要求对执行器的控制、指示、保护功能进行设定。

所有的执行器在投入使用前，有必要检查其与过程控制系统要求的兼容性。

请阅读本手册。

当Rotork工作人员或指定代理商按照合同规定进行现场调试和验收时，执行器组态的相关文件应让客户留档备查。

本手册提供如下介绍：* 手动和电动(就地和远程)操作。

* 执行器的准备和安装。

* 根据有关阀门正确操作的要求，对执行器进行初级设定。

* 根据现场具体控制和指示的要求，对执行器进行二级设定。

* 维护 - 故障排除。

* 销售和服务。

RotorkIQ系列执行器- 全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。

使用所提供的红外线设定器进入执行器的设定程序，即使在危险区域，也可安全、快捷地对力矩值、限位以及其它所有控制和指示功能进行设定。

IQ的设定和调整在执行器主电源接通和断开时均可完成。

标准诊断功能可对控制系统、阀门和执行器的状态进行诊断，并通过执行器的显示屏上的图标和帮助屏幕来显示。

按一下设定器的按键即可在显示屏上对相应阀位的瞬时力矩进行监视。

内置的数据记录器可获取操作和阀门力矩数据，可提醒用户根据需要对阀门进行维护。

运行于PC机的IQ Insight软件和/或Rotork本安型通讯器可访问数据记录器，可对执行器的所有功能进行组态和记录。

执行器是否带有设定器，可根据接线端子箱盖上的黄色标签来识别。

有关Rotork IQ和其它系列执行器的资料，可浏览我们的网站 。

目录页码1 健康与安全 22 保存 33 IQ系列执行器的操作 3 3.1 手动操作 3 3.2 电动操作 3 3.3 执行器的显示－ 4阀位指示3.4 执行器的显示－ 5报警指示4 准备驱动轴套7 4.1 IQ7至IQ35 7A和Z型推力底座4.2 IQ7至IQ35 7B型非推力底座4.3 IQ40至IQ95 8A和Z型推力底座4.4 IQ40至IQ95 9B型非推力底座5 执行器的安装 105.1 提升杆式阀门－ 11顶部安装5.2 带齿轮箱的阀门－ 11侧面安装5.3 非提升杆式阀门－ 11顶部安装5.4 手轮密封 115.5 IQM调节型执行器 125.6 IQML线性推力装置 125.7 IQML线性行程的调整 126 接线 146.1 地线的连接 146.2 端子箱盖的拆卸 146.3 电缆入口 146.4 端子的接线 156.5 端子箱盖的复位 157 设定 167.1 设定程序 167.2 设定器 177.3 进入设定程序 187.4 设定方式－口令 187.5 新口令 187.6 检查方式 187.7 程序路径分支－ 19分支点 (Cr)7.8 执行器的显示 19设定 / 检查方式7.9 返回阀位指示 198 设定　－ 初级设定功能 20初级设定功能目录 219 设定　－ 二级设定功能 30二级设定功能目录 3010 维护和故障排除 6110.1 帮助显示 6310.2 IrDA诊断和组态 6811 重量和尺寸 70二进制、十六进制、十进制 71换算表本手册是为让用户能够胜任对Rotork IQ系列执行器的安装、操作、调试及检查而出版的。

7.1.2 ROTOK IQ系列检修规程7.1.2.1概述：以送风机出口动叶为列ROTOK IQ系列执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。

它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。

ROTOK IQ系列使用非侵入式手持红外线IQ设定器完成对力矩、限位以及一级、二级设定的。

IQ的工艺结构如下图所示：各主要结构的功能为：7.1.2.1.1 手动操作：直接驱动手轮可在电源故障时提供可靠的紧急手动操作。

注意：电机操作总是优先的，除非手动/自动柄被有意锁定在手动位置。

7.1.2.1.2 红外线设定：通过密封的指示窗，可完成执行器的全部设定和诊断。

7.1.2.1.3 就地控制：现场控制开关及现场/停止/远程选择器可实现就地控制。

7.1.2.1.4 阀位控制：霍尔效应磁性脉冲系统可精确的测量和控制执行器的行程而无需使用任何齿轮和开关。

7.1.2.1.5 接线端子箱：即电动执行机构的电动头。

其接线方法如附图所示。

7.1.2.1.6 电机及驱动机构；7.1.2.1.7 推力座。

7.1.2.2 规范电源：三相 380 +/-10% V ，50 +/-5%Hz执行阀门操作频率： IQ 60次/小时； IQM 1200次/小时工作温度：-30℃~ 70℃设定器：电源9VDC 使用距离为0.75米7.1.2.3 设定器的按键名称及作用：ROTOK的IQ系列执行器可在接线完成后，用红外线设定器实现设定。

设定分为两种，即：初级设定、二级设定。

设定前需通过输入正确的口令进入编辑状态，方法如下：用“+”“—”键可以从00—FF翻转口令，显示正确的口令，并按确认键，才能从“检查方式”进入“设定方式”，在设定方式才可以设定和调整执行器的功能。

我厂采用默认口令“1d”。

初级、二级设定功能设定可由下列步骤进入：7.1.2.4 初级设定流程初级设定中需设定的几个量如下所述：7.1.2.4.1关阀方式：用“+”“—”键选择“CL”，即限位关。

ROTOR电动执行机构参数设置及操作方法作者：杨潇波2013年10月22日来源：浏览量：1181字号：T | T1结构ROTORKIQ系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。

它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。

ROTOKIQ系列使用非侵入式手持红外线IQ设定器1结构ROTORK IQ 系列电动执行器是对阀门进行就地及远程电动控制的非侵入式自控设备。

它由一个电机、减速齿轮、现场控制反转启动器、带电逻辑控制力矩、限位和监视装置组成。

ROTOKIQ系列使用非侵入式手持红外线IQ设定器完成对力矩、限位以及一级、二级设定的。

IQ的结构如图1所示。

图1 IQ的结构2 IQ执行器的操作方法2.1手动操作压下手动/自动手柄，使其处于手动位置。

旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行器被电动操作，手轮将自动脱离，回到电机驱动状态。

如果需要，可用一个带 6.5mm铁钩的挂锁将离合器锁定在任何状态。

2.2电动操作检查电源电压，应与执行器铭牌上的标识相符，然后即可开启电源。

无需检查相位。

如果没有进行初步检查，则不要进行电气操作，至少要用红外线设定器来完成初级设定。

选择现场/停止/远程操作：红色选择器可选择现场或远程两种操作，当选择器锁定在就地或远程位置时，停止功能仍然有效。

选择器也可锁定在停止状态，以防止现场或远程的电动操作。

逆时针旋转红色选择器旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置；顺时针旋转红色旋钮则停止运行。

如果逆时针旋转红色选择器旋钮至远程位置，远程控制只能用于开和关，此时顺时针旋转红色旋钮仍可使执行器停止运行。

3 IQ执行器的功能检查参数设置3.1基本参数设定方法ROTORK IQ系列执行器是全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。

当执行器与阀门连接可靠后，接通主电源，并将执行器选择在就地或停止位，使用所提供的红外线设定器进入执行器的设定程序，即可对行程末端的限位方式、力矩值和限位以及其它所有控制和指示功能进行设定。
