光伏电站系统原理及组成一、光伏系统的工作原理（图1）1工作原理：白天,在光照条件下,太阳电池组件产生一定的电动势，通过组件的串并联形成太阳能电池方阵，使得方阵电压达到系统输入电压的要求.再通过充放电控制器对蓄电池进行充电，将由光能转换而来的电能贮存起来。

晚上，蓄电池组为逆变器提供输入电,通过逆变器的作用，将直流电转换成交流电，输送到配电柜,由配电柜的切换作用进行供电.蓄电池组的放电情况由控制器进行控制，保证蓄电池的正常使用.光伏电站系统还应有限荷保护和防雷装置，以保护系统设备的过负载运行及免遭雷击,维护系统设备的安全使用.二、光伏系统的组成光伏系统是由太阳能电池方阵，蓄电池组，充放电控制器，逆变器,交流配电柜等设备组成。

其各部分设备的作用是:⑴太阳能电池方阵：在有光照(无论是太阳光,还是其它发光体产生的光照）情况下，电池吸收光能，电池两端出现异号电荷的积累,即产生“光生电压”，这就是“光生伏打效应”。

在光生伏打效应的作用下，太阳能电池的两端产生电动势，将光能转换成电能,是能量转换的器件.太阳能电池一般为硅电池,分为单晶硅太阳能电池，多晶硅太阳能电池和非晶硅太阳能电池三种。

⑵蓄电池组：其作用是贮存太阳能电池方阵受光照时发出的电能并可随时向负载供电。

太阳能电池发电对所用蓄电池组的基本要求是：a。

自放电率低；b.使用寿命长；c。

深放电能力强；d.充电效率高；e。

少维护或免维护；f.工作温度范围宽；g.价格低廉。

目前我国与太阳能发电系统配套使用的蓄电池主要是铅酸蓄电池和镉镍蓄电池。

配套200Ah以上的铅酸蓄电池，一般选用固定式或工业密封式免维护铅酸蓄电池，每只蓄电池的额定电压为2V DC;配套200Ah 以下的铅酸蓄电池，一般选用小型密封免维护铅酸蓄电池,每只蓄电池的额定电压为12V DC。

⑶充放电控制器：是能自动防止蓄电池过充电和过放电的设备。

由于蓄电池的循环充放电次数及放电深度是决定蓄电池使用寿命的重要因素,因此能控制蓄电池组过充电或过放电的充放电控制器是必不可少的设备。

光伏电源系统的原理及组成首先太阳能电池发电系统是利用以光生伏打效应原理制成的太阳能电池将太阳辐射能直接转换成电能的发电系统。

它由太阳能电池方阵、控制器、蓄电池组、直流/交流逆变器等部分组成，其系统组成如图所示。

图1-1宏阳能电池发电僚统示党忸1 .太阳能电池方阵：太阳能电池单体是光电转换的最小单元，尺寸一般为4cm2到100cm2不等。

太阳能电池单体的工作电压约为0.5V,工作电流约为20 —25mA/cm2, 一般不能单独作为电源使用。

将太阳能电池单体进行串并联封装后，就成为太阳能电池组件，其功率一般为几瓦至几十瓦，是可以单独作为电源使用的最小单元。

太阳能电池组件再经过串并联组合安装在支架上，就构成了太阳能电池方阵，可以满足负载所要求的输出功率（见图1－2）。

（1）硅太阳能电池单体常用的太阳能电池主要是硅太阳能电池。

晶体硅太阳能电池由一个晶体硅片组成，在晶体硅片的上表面紧密排列着金属栅线，下表面是金属层。

硅片本身是P型硅，表面扩散层是N区，在这两个区的连接处就是所谓的PN结。

PN结形成一个电场。

太阳能电池的顶部被一层抗反射膜所覆盖，以便减少太阳能的反射损失。

太阳能电池的工作原理如下：光是由光子组成，而光子是包含有一定能量的微粒，能量的大小由光的波长决定，光被晶体硅吸收后，在PN结中产生一对对正负电荷，由于在PN结区域的正负电荷被分离，因而可以产生一个外电流场，电流从晶体硅片电池的底端经过负载流至电池的顶端。

这就是“光生伏打效应”m伟组『Im 1 2太阳循电池单体、91件和方PI将一个负载连接在太阳能电池的上下两表面间时，将有电流流过该负载，于是太阳能电池就产生了电流；太阳能电池吸收的光子越多，产生的电流也就越大。

光子的能量由波长决定，低于基能能量的光子不能产生自由电子，一个高于基能能量的光子将仅产生一个自由电子，多余的能量将使电池发热，伴随电能损失的影响将使太阳能电池的效率下降。

（2）硅太阳能电池种类目前世界上有3种已经商品化的硅太阳能电池：单晶硅太阳能电池、多晶硅太阳能电池和非晶硅太阳能电池。

光伏系统的组成和原理光伏系统由以下三部分组成：太阳电池组件；充、放电控制器、逆变器、测试仪表和计算机监控等电力电子设备和蓄电池或其它蓄能和辅助发电设备。

光伏系统具有以下的特点：-没有转动部件，不产生噪音；-没有空气污染、不排放废水；-没有燃烧过程，不需要燃料；-维修保养简单，维护费用低；-运行可靠性、稳定性好；-作为关键部件的太阳电池使用寿命长，晶体硅太阳电池寿命可达到25年以上；-根据需要很容易扩大发电规模。

光伏系统应用非常广泛，光伏系统应用的基本形式可分为两大类：独立发电系统和并网发电系统。

应用主要领域主要在太空航空器、通信系统、微波中继站、电视差转台、光伏水泵和无电缺电地区户用供电。

随着技术发展和世界经济可持续发展的需要，发达国家已经开始有计划地推广城市光伏并网发电，主要是建设户用屋顶光伏发电系统和MW级集中型大型并网发电系统等，同时在交通工具和城市照明等方面大力推广太阳能光伏系统的应用。

光伏系统的规模和应用形式各异，如系统规模跨度很大，小到0.3～2W的太阳能庭院灯，大到MW级的太阳能光伏电站。

其应用形式也多种多样，在家用、交通、通信、空间应用等诸多领域都能得到广泛的应用。

尽管光伏系统规模大小不一，但其组成结构和工作原理基本相同。

图1-1是一个典型的供应直流负载的光伏系统示意图。

其中包含了光伏系统中的几个主要部件：●光伏组件方阵：由太阳电池组件（也称光伏电池组件）按照系统需求串、并联而成，在太阳光照射下将太阳能转换成电能输出，它是太阳能光伏系统的核心部件。

●蓄电池：将太阳电池组件产生的电能储存起来，当光照不足或晚上、或者负载需求大于太阳电池组件所发的电量时，将储存的电能释放以满足负载的能量需求，它是太阳能光伏系统的储能部件。

目前太阳能光伏系统常用的是铅酸蓄电池，对于较高要求的系统，通常采用深放电阀控式密封铅酸蓄电池、深放电吸液式铅酸蓄电池等。

●控制器：它对蓄电池的充、放电条件加以规定和控制，并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出，是整个系统的核心控制部分。

光伏电站原理光伏电站原理是指利用太阳能光伏发电技术，在太阳辐射下将光能转化成电能的过程。

该技术借助于光电效应，通过将光子吸收并切割成电子和正电子来产生电流。

在现代能源行业，光伏电站被广泛应用于电力生产和可再生能源领域。

一、光伏发电的基本原理1. 光电效应。

内部载流子通过半导体的激发形成电流。

2. 外部半导体界面的势差。

该势差由半导体界面处电位差引起，可以使电子流向另一个半导体中。

在光伏电池中，两种半导体材料被堆叠在一起，形成太阳能电池结的PN结。

当太阳光照射到PN结时，光子的能量产生电流，这些电流在电路中流动，产生电能。

光伏电站利用这种原理，将光伏电池组成光伏电阵列，将太阳能转化为电能。

二、光伏电站的构成1. 光伏电池板光伏电池板是太阳能光伏发电的最基本组成部分，其主要功能是将太阳辐射转换为直流电。

光伏电池板一般由硅、锗、硫化镉为主要材料制成，根据生产工艺的不同，其性能和质量也有所不同。

2. 电缆电缆是将光伏电池板产生的电能传输到其他设备的重要手段。

对电缆的选择应考虑到安装地点、传输距离、传输功率和传输方式等因素。

3. 组件光伏电池组件是由多个光伏电池板组装而成的，可以将每个光伏电池板的功率相加，获得大功率输出。

光伏电池组件的特点是耐用、长寿命、高效等。

其安全性、可靠性和发电效率都应是考虑选择的重要因素。

4. 反向输电器反向输电器是用来调节电压和电流的设备。

通过反向输电器，可以控制光伏电池板产生的电流和电压的大小和方向。

反向输电器还可以保护光伏电池板不受防恶猫、防雷等天气灾害的影响。

5. 变流器变流器是将光伏电站产生的直流电转化为交流电的设备。

在光伏电站中，大部分设备都是以交流电作为供电，变流器的作用是将直流电转化为交流电，并通过交流电路来输送电能。

三、光伏电站的发展现状光伏发电技术的发展经历了从研究和验证到示范应用的历程。

在技术上，光伏电站已经完成了从低效率、高成本过渡到高效率、低成本的转变。

光伏电站系统解决方案简介光伏电站是利用太阳能光电变换技术将太阳能转化为电能的设施。

随着对环境保护和可再生能源的关注度增加，光伏电站的建设日益增多。

本文将介绍光伏电站系统的解决方案，包括系统组成、工作原理和优势等方面。

系统组成光伏电站系统由多个组件和设备组成，包括光伏电池组件、逆变器、电网连接装置、配电系统和监控系统等。

光伏电池组件光伏电池组件是光伏电站最核心的部分，它由多个光伏电池模块组成。

光伏电池常用的类型有单晶硅、多晶硅和薄膜电池等。

光伏电池组件能将太阳能转化为直流电能。

逆变器逆变器是将光伏电池组件输出的直流电能转换为交流电能的设备。

交流电能更适合在电网中传输和使用。

逆变器还具有功率调节功能，可以根据需求调节输出功率。

电网连接装置电网连接装置用于将光伏电站的电能与电网连接起来，实现光伏电站与电网之间的能量交换。

电网连接装置包括变压器、电表和断路器等。

配电系统配电系统用于将光伏电站的电能传输到各个用电设备。

配电系统包括配电盘、电缆和开关等。

监控系统监控系统是光伏电站的重要组成部分，用于监测光伏电站的运行状态和性能。

监控系统可以实时监测光伏电池组件的功率输出、逆变器的工作情况以及电网连接状态等，并提供报警和故障诊断功能。

工作原理光伏电站的工作原理可以概括为以下几个步骤：1.光伏电池组件接收到太阳光，并将太阳能转化为直流电能。

2.逆变器将直流电能转换为交流电能，并调节输出功率。

3.电网连接装置将光伏电站的电能与电网连接起来，实现能量交换。

4.配电系统将光伏电站的电能传输给各个用电设备。

5.监控系统监测光伏电站的运行状态和性能，实时提供数据和报警信息。

优势光伏电站系统具有以下优势：1.环保节能：光伏电站利用太阳能作为能源，不消耗化石燃料，不产生温室气体和污染物。

是一种清洁、环保的能源解决方案。

2.长寿命：光伏电池组件具有较长的寿命，一般可达25年以上。

3.低维护成本：光伏电站的设备具有较低的维护成本，一般只需要定期清洁和检查设备的工作状态。

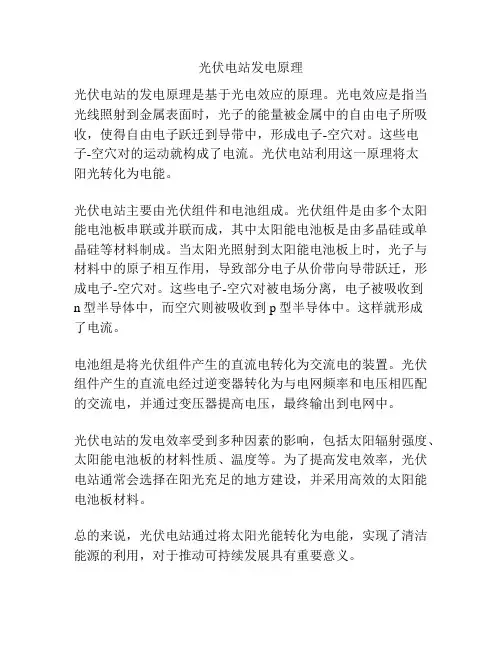

光伏电站发电原理
光伏电站的发电原理是基于光电效应的原理。

光电效应是指当光线照射到金属表面时，光子的能量被金属中的自由电子所吸收，使得自由电子跃迁到导带中，形成电子-空穴对。

这些电
子-空穴对的运动就构成了电流。

光伏电站利用这一原理将太
阳光转化为电能。

光伏电站主要由光伏组件和电池组成。

光伏组件是由多个太阳能电池板串联或并联而成，其中太阳能电池板是由多晶硅或单晶硅等材料制成。

当太阳光照射到太阳能电池板上时，光子与材料中的原子相互作用，导致部分电子从价带向导带跃迁，形成电子-空穴对。

这些电子-空穴对被电场分离，电子被吸收到
n型半导体中，而空穴则被吸收到p型半导体中。

这样就形成
了电流。

电池组是将光伏组件产生的直流电转化为交流电的装置。

光伏组件产生的直流电经过逆变器转化为与电网频率和电压相匹配的交流电，并通过变压器提高电压，最终输出到电网中。

光伏电站的发电效率受到多种因素的影响，包括太阳辐射强度、太阳能电池板的材料性质、温度等。

为了提高发电效率，光伏电站通常会选择在阳光充足的地方建设，并采用高效的太阳能电池板材料。

总的来说，光伏电站通过将太阳光能转化为电能，实现了清洁能源的利用，对于推动可持续发展具有重要意义。

光伏电站基本知识一、光伏电站的定义与分类光伏电站（Photovoltaic Power Station）是利用光伏发电技术将太阳能转化为电能的设施，它是利用太阳能资源进行电力生产的一种可再生能源电站。

根据装机规模和用途不同，光伏电站可分为分布式光伏电站和集中式光伏电站两大类。

二、光伏电站的组成与原理光伏电站主要由太阳能光伏电池组件、支架系统、逆变器、电网连接装置和监控系统等组成。

光伏电池组件是光伏电站的核心部件，它由多个太阳能电池单元组成，通过光生电效应将太阳能转化为直流电能。

逆变器则起到将直流电能转化为交流电能的作用，以便接入电网供电。

三、光伏电站的工作原理光伏电站的工作原理是基于光伏效应。

当太阳光照射到光伏电池组件上时，光子会与光伏电池中的半导体材料相互作用，使其电子获得足够的能量从价带跃迁到导带，形成电流。

通过连接电池组件的电路，产生的直流电能可以被逆变器转化为交流电能，并通过电网输送到用户处。

四、光伏电站的优势与应用光伏电站具有清洁、可再生、无噪音、无排放等优势，被广泛应用于电力供给领域。

光伏电站不受地域限制，可以建设在各种场所，如屋顶、农田、沙漠等。

此外，光伏电站还可以与其他能源发电方式结合，如风力发电、水力发电等，形成混合能源电站，提高能源利用效率。

五、光伏电站的发展现状与前景随着对可再生能源的需求不断增长，光伏电站的建设规模不断扩大。

目前，全球光伏电站容量已经达到数百GW级别，中国更是成为全球光伏电站建设和发电的领导者。

未来，随着技术的进步和成本的降低，光伏电站将在能源领域发挥更大的作用，成为推动清洁能源发展的重要力量。

六、光伏电站的发展挑战与解决方案光伏电站的发展面临着诸多挑战，如电池组件的成本高、能源密度低、能源波动性等问题。

为了解决这些挑战，科研人员不断努力改进光伏电池材料和工艺，提高电池转换效率，降低成本。

同时，也在优化电网接入和储能技术，以应对光伏电站发电波动性的问题。

七、光伏电站的环境影响与可持续发展尽管光伏电站具有清洁环保的优势，但其建设和运营仍会对环境产生一定的影响。

光伏发电系统由哪些部分构成？其作用分别是什么？光伏发电系统由哪些部分构成,其作用分别是什么,离网型光伏发电系统组成:典型的光伏发电系统主要由光伏阵列、充放电控制器、储能装备或逆变器、负载等组成。

其构成如图所示。

光照射到光伏阵列上，光能转变成电能，光伏阵列的输出电流由于受环境影响，因此是不稳定的，需要经过DC-DC转换器将其转变成稳定的电流后，才能加载到蓄电池上，对蓄电池充电，蓄电池再对负载供电。

如果是并网售电，则不需要蓄电池，而是通过并网逆变器，将直流电流转换成交流电流，并到电网上进行出售。

也就是说，离网型光伏发电系统必须使用到蓄电池储能，而并网型则不一定需要。

控制系统对光伏阵列的输出电压和电流进行实时采样，判断光伏发电系统是否工作在最大功率点上，然后根据跟踪算法，改变PWM信号的占空比，进而控制光伏阵列的输出电压使其工作点向最大功率点逼近。

在蓄电池过充过放控制模块中，当蓄电池电压充电或放电到一定的设定值后，就会自动关闭或打开。

光伏阵列组件光伏发电系统利用以光电效应原理制成的光伏阵列组件将太阳能直接转换为电能。

光伏电池单体是用于光电转换的最小单元，一个单体产生的电压大约为0.45V，工作电流约为20~25mA/cm2，将光伏电池单体进行串、并联封装后，就成了光伏电池阵列组件。

当受到光线照射的太阳能电池接上负载时，光生电流流经负载，并在负载两端建立起端电压，这时太阳能电池的工作情况可以用下图所示的太阳能电池负载特性曲线来表示。

它表明在确定的日照强度和温度下，光伏电池的输出电压和输出电流以及输出功率之间的关系，简称I-V特性和P-V特性。

从图中可以看出，光伏发电系统的特性曲线具有强烈的非线性，既非恒压源也非恒流源。

从其P-V特性曲线可以看出，在日照强度一定的前提下，其输出功率近似于一个开口向下的抛物线。

该抛物线顶点对应的功率即为该日照强度下的P-V曲线的最大功率点，对应的电压称为最大功率点电压。

为了提高光伏发电系统的转化效率，就必须使系统保持运行在P-V曲线最大功率点附近。

光伏发电系统培训资料一、光伏发电系统的基本原理光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术。

这种技术的关键元件是太阳能电池。

太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置。

当光线照射到太阳能电池上时，电池吸收光子，产生电子空穴对。

这些电子和空穴在电池内部的电场作用下分离，电子向一个方向移动，空穴向相反方向移动，从而产生电流。

二、光伏发电系统的组成部分1、太阳能电池板这是光伏发电系统的核心部件，负责将光能转化为电能。

目前常见的有单晶硅、多晶硅和薄膜太阳能电池板等类型，各有其特点和适用场景。

2、控制器主要作用是控制整个系统的工作状态，防止电池过充、过放，以及对系统的输出进行调节和保护。

3、逆变器将直流电转换为交流电，以便与市电电网连接或供交流负载使用。

4、蓄电池（可选）在没有阳光时，蓄电池可以为系统提供电能储备。

5、支架及布线用于支撑和固定太阳能电池板，并确保电力传输的安全和稳定。

三、光伏发电系统的类型1、独立光伏发电系统不与电网连接，独立为负载供电，通常用于偏远地区、通信基站等。

2、并网光伏发电系统与市电电网相连，可将多余的电能输送到电网，也可在电网停电时切换为独立供电。

3、分布式光伏发电系统安装在用户场地附近，以用户自发自用为主、多余电量上网的光伏发电设施。

四、光伏发电系统的安装与调试1、安装前的准备选址：选择光照充足、无遮挡、通风良好的位置。

基础施工：根据安装方式（地面、屋顶等），做好相应的基础。

设备检查：确保太阳能电池板、控制器、逆变器等设备完好无损。

2、安装过程安装支架：根据设计要求，安装牢固的支架。

安装太阳能电池板：注意板与板之间的连接和固定，保证良好的采光角度。

布线：连接各部件之间的线路，确保线路规范、安全。

3、调试检查线路连接是否正确。

对控制器和逆变器进行参数设置。

进行系统的试运行，检测输出电压、电流等参数是否正常。
