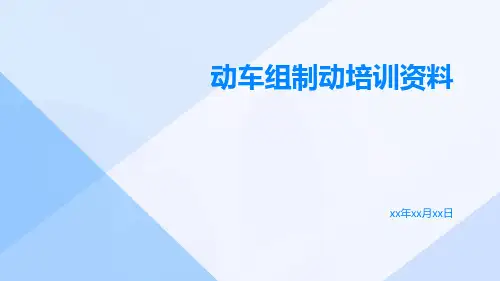

动车组制动系统组成及原理资料

动车组制动培训资料xx年xx月xx日contents •动车组制动系统概述•动车组制动系统的原理•动车组制动系统的维护与检修•动车组制动系统的安全措施•动车组制动系统的案例分析•动车组制动系统的展望与发展目录01动车组制动系统概述1 2 3包括空气压缩机、干燥器、过滤器等设备，为制动系统提供清洁、干燥的压缩空气。

供风系统包括制动控制器、制动缸、制动夹紧装置等部件，负责制动系统的控制和执行。

控制装置包括制动盘、制动缸、制动片等部件，将制动夹紧装置产生的制动力传递到车轮上。

基础制动装置03保持制动在车辆停车或下坡时，通过控制装置向基础制动装置提供压缩空气，使其产生制动力，保持车辆静止或减速。

01常用制动通过控制装置向基础制动装置提供压缩空气，使其产生制动力，实现车辆减速或停车。

02紧急制动在紧急情况下，通过手动或自动方式向基础制动装置提供压缩空气，使其产生制动力，确保车辆尽快减速或停车。

分为电制动和空气制动。

动车组制动系统的分类按照作用方式分为盘形制动和踏面制动。

按照制动方式分为自动控制和手动控制。

按照控制方式02动车组制动系统的原理动车组制动系统的基本原理制动的基本方式动车组制动的基本方式包括摩擦制动、电气制动和空气制动等。

制动系统的基本功能动车组制动系统具有常用制动、紧急制动、保持制动和停放制动等功能。

制动系统的组成动车组制动系统主要由制动控制系统、制动执行系统和基础制动装置等组成。

动车组制动系统的控制原理制动控制系统的组成动车组制动控制系统主要由制动指令装置、制动控制装置和基础制动装置等组成。

制动控制系统的基本原理通过接收司机制动指令，制动控制系统根据列车速度、车轮踏面擦伤等情况，计算并输出合适的制动力，实现列车减速或停车。

制动控制系统的关键技术制动控制系统的关键技术包括制动力计算、防滑控制、空转控制和踏面擦伤检测等。

动车组制动系统的性能参数动车组在规定的制动时间内从规定的初速度完全停止所需的距离。

动车组制动系统的组成与功能一、刹车盘和刹车鞋：刹车盘是动车组制动系统的核心部件之一，位于车轮内侧的轮盖上。

在制动时，通过刹车盘与车轮的摩擦产生制动力，减小车轮转动的力矩，从而实现制动效果。

刹车盘一般采用合金刚铁制成，具有较高的热传导性能和耐磨性。

刹车鞋则是刹车盘提供制动力的关键部件，由摩擦片和压紧机构组成。

摩擦片与刹车盘接触，通过摩擦产生制动力。

二、气压控制装置：气压控制装置是动车组制动系统中的重要组成部分，负责控制刹车盘和刹车鞋的运行。

气压控制装置包括压缩空气供应系统、主气管、分枝管、缸组和排气装置等。

压缩空气供应系统通过空气压缩机将外界空气压缩后供应给系统中的气动元件，主气管将压缩空气传送到各个刹车缸组，分枝管将主气管分支到各个车厢。

缸组是气压控制装置中最主要的部件，由缸体、柱塞和弹簧等组成，通过气压的控制使刹车盘和刹车鞋实现制动和松开。

三、防滞制动系统：防滞制动系统是保证列车在紧急制动时不发生轮轨阻滞的重要系统。

它可以通过调整刹车盘与车轮的接触力，使列车在刹车时保持最大的牵引力。

防滞制动系统中的主要部件包括AAR控制器、电动刹车阀和轮轨力传感器。

AAR控制器根据轮轨的实时情况对电动刹车阀的开启程度进行调整，使刹车力得到最佳的控制。

轮轨力传感器通过检测轮轨之间的相对滑动速度来反馈给AAR控制器。

四、辅助刹车系统：辅助刹车系统包括电气制动和机械制动两部分。

电气制动是通过电子系统对电动机进行控制，将电能转化为制动力的过程。

机械制动是指通过手动操作机械装置，使刹车盘与车轮摩擦产生制动力。

辅助刹车系统主要用于降低列车速度和协助主制动系统制动。

1.制动功能：动车组制动系统可以根据列车运行状态和运营需求实现不同级别的制动。

通过控制刹车盘和刹车鞋，有效减速列车，并实现平稳停车。

2.安全保护功能：制动系统可以保护列车免受超速、滑轮轨、限流等异常情况的影响，保障列车和乘客的安全。

3.能量回收功能：动车组制动系统利用列车制动过程中释放出来的能量，通过电能回收装置将其转化为电能，再次供应给列车，以提高能源利用率。

动车车辆制动系统原理及性能分析动车车辆制动系统是保证列车行车安全的关键部件之一。

它通过控制车辆的制动力和制动距离，确保列车能够在规定的时间内停下来或减速到安全的行驶速度。

本文将详细介绍动车车辆制动系统的原理及性能分析。

一、动车车辆制动系统的原理动车车辆制动系统主要由制动装置、制动控制设备和制动传动装置组成。

制动装置包括制动盘、制动鼓、滑轮等，制动控制设备包括制动阀、主管压力保持阀等，制动传动装置包括制动管路、制动杠杆等。

1. 制动装置制动装置是实现制动力的传递和作用的部件，主要包括制动盘、制动鼓和滑轮。

当列车需要制动时，通过控制制动杆杆的位置，使制动齿轮靠近制动盘或制动鼓，利用摩擦力的作用产生制动力。

2. 制动控制设备制动控制设备主要由制动阀和主管压力保持阀组成。

制动阀的作用是调节制动力的大小和作用时间，控制列车的制动或减速。

主管压力保持阀的作用是保持制动气压的稳定，确保制动力的均匀输出。

3. 制动传动装置制动传动装置将制动力从制动装置传递到车轮上，主要包括制动管路和制动杠杆。

制动管路将制动力传递到制动装置上，制动杠杆通过连接制动装置和车轮实现制动力的传递。

二、动车车辆制动系统的性能分析动车车辆制动系统的性能直接影响列车的制动效果和运行安全性。

以下将从制动力、制动距离和制动稳定性三个方面对动车车辆制动系统的性能进行分析。

1. 制动力制动力是制动系统产生的力，直接影响列车的制动效果。

制动力的大小取决于制动装置的设计和使用条件。

制动力需要能够快速调整和准确控制，以适应不同的行车情况和制动需求。

2. 制动距离制动距离是列车从施加制动开始到完全停下所需的距离。

制动距离的大小受到列车速度、制动力和制动装置的效果等因素的影响。

合理控制制动距离，可以确保列车在规定的时间内停下来，避免碰撞事故的发生。

3. 制动稳定性制动稳定性是指列车在制动过程中的稳定性能。

制动系统需要能够在不同的行车速度和路况下提供稳定的制动力，避免制动过程中的冲击和抖动。

浅析CRH380B型动车组制动系统控制技术CRH380B型动车组是中国铁路的高速动车组列车，其制动系统控制技术是保证列车安全运行的重要组成部分。

本文将从动车组制动系统的组成和原理、制动系统的控制技术及其特点等方面进行浅析。

CRH380B型动车组制动系统由空气制动系统和电磁制动系统组成，具有双重制动能力。

空气制动系统是动车组主要的制动系统，它利用空气压力通过管路和刹车软管传输到制动装置上，从而实现车辆的制动。

电磁制动系统则是在空气制动系统的基础上进行升级和改进，能够在高速行驶时提供更快速的制动效果。

空气制动系统的原理是通过空气压力来传送力量，从而实现列车的制动。

当司机操作制动手柄时，通过阀门控制空气压力的流动，进而控制制动装置的工作。

制动装置包括制动鼓、制动片、汽缸等部件，当汽缸内充满空气时，制动片受力挤压制动鼓，从而达到制动的目的。

电磁制动系统则是通过电磁力来实现列车的制动，在高速行驶时能够更加快速、更加安全地实现列车的制动。

电磁制动系统通过电磁线圈产生磁场，从而产生制动力，在列车行驶时通过控制电磁制动的力度实现列车的制动。

1. 制动控制系统CRH380B型动车组的制动控制系统主要采用自动控制和手动辅助控制相结合的方式。

在自动控制模式下，列车的制动系统能够自动根据车速、列车状态等信息实现制动操作，从而保证列车在各种运行情况下都能安全平稳地制动。

在手动辅助控制模式下，司机可以根据实际情况进行手动控制，以应对特殊情况或紧急情况。

CRH380B型动车组的制动力分配系统能够根据列车的实际负载、运行速度等参数，自动调整每个车厢的制动力分配，从而保证列车整体制动效果的均衡和平稳。

这种智能化的制动力分配系统能够提高列车的运行安全性和舒适性。

CRH380B型动车组还配备有多种制动辅助系统，如防抱死系统、牵引制动系统等，这些系统能够在列车制动时提供额外的辅助性能，从而提高列车的制动效果和安全性。

防抱死系统能够根据车轮速度和阻滞情况实时调整制动力度，从而避免车轮因过度阻滞而失去牵引力。

动车组制动系统结构组成
动车组制动系统主要由以下几个部分组成：
1. 制动机构：包括制动盘/鼓、刹车片/鞋、制动缸等。

制动机
构通过施加摩擦力来减速或停车。

2. 制动传动系统：包括制动杆、制动杆杆头、制动杠等部件，用于传递制动操作力到制动机构。

3. 制动液压系统：包括主缸、助力缸、制动液管路等。

制动液压系统通过液压力量来传递制动力到制动机构，提供更可靠的制动效果和更好的操控性。

4. 制动控制系统：包括制动踏板、制动灯等。

制动控制系统由驾驶员操控，用于控制制动系统的启停和力度。

5. 制动辅助系统：包括制动盘散热器、制动均衡器等。

制动辅助系统用于提高制动性能和安全性，保证制动系统的正常工作。

以上是动车组制动系统的主要组成部分，不同型号和品牌的动车组制动系统可能会有所差异。

CRH1型动车组制动系统概述一、制动系统的控制功能1.CRHl型动车组采用电气指令式制动系统，动车组各车辆的制动控制装置采用微机控制(见图9－1)。

(1)制动力由动力车的电制动及各车辆的摩擦制动产生。

(2)动力车采用轮盘方式制动，拖车采用轴盘制动方式制动。

2.根据制动作用的不同，将制动分为常用制动、停放制动、保持制动、耐雪制动、紧急制动。

同时我们也根据司机主控控制器的制动施加方式，将常用制动分为B1－B7级制动。

B7级过后的8级即为紧急制动，其他的制动的实施，不能通过司机主控控制器实现。

二、制动系统的工作原理1.动车组制动系统由两部分组成，分别是再生制动及直通式电空制动。

(1)再生制动系统，将牵引电机转换成发电机，将动能转换成电能，并将电流反馈回电网。

(2)直通式电空制动系统，将电指令转换成空气指令实现空气制动或缓解作用。

2.列车制动优先采用再生制动方式，制动方式转换均由微机系统控制完成。

(1)当司机通过司机操纵台上的制动控制器发出制动指令时，制动电信号首先到达列车计算机系统。

(2)列车计算机系统根据列车速度，减速度及轮轨黏着状态，确定动力制动及空气制动的功率及两者的分配。

3.直通式电空制动系统由制动控制器、空气压缩机、干燥器、制动控制装置、制动缸及相关的电气和空气管路组成。

三、CRH1型动车组各车辆转向架的制动功能1.动力车转向架可采用再生制动和摩擦制动两种形式，拖车转向架采用的制动方式为摩擦制动。

(1)当动力制动和摩擦制动共同使用时，再生制动永远具有优先权。

(2)再生制动的制动力不足时，则由空气摩擦制动进行补偿。

2.列车配有计算机控制的电空制动系统，每辆车都设有本车制动计算机(BCU)。

3.贯穿整个列车的电气安全环路不受计算机的控制，以确保在安全环路控制下可启动紧急制动阀，保证动车组实施紧急制动。

四、CRHl型动车组车辆制动装置作用原理1.使用气缸控制的盘形制动装置可以实现摩擦制动，盘形制动装置有两种形式，一种是不带停放制动装置，另一种带有弹簧启动的停放制动装置。

动车组制动系统的组成和功能高速列车的制动能量和速度的平方成正比，传统的纯空气制动已不能满足需要，因其制动能力由于以下因素而受到影响：●制动热容量和机械制动部件磨耗寿命的限制●摩擦材料的性能对粘着利用的局限性，以及对旅客乘坐舒适性的不利影响●纯空气制动作用情况下，紧急制动距离不可避免的延长因此，高速列车必须采用能提供强大制动力并能更好利用粘着的复合制动系统；制动时电制动和空气制动联合作用，且以电制动为主。

复合制动系统通常由电制动系统、空气制动系统、防滑装置、制动控制系统等组成，下面就这几部分分别加以介绍：电制动空气制动防滑装置制动控制系统电制动电制动是将列车的动能转变为电能后，再变成热能消耗掉或反馈回电网的制动方式，使用在200公里动车组上的主要有电阻制动和再生制动两种。

电阻制动和再生制动都是让列车的动轮带动动力传动装置（牵引电动机），让其产生逆作用，消耗或回收列车动能，习惯上也称为动力制动。

下面分别就这两种制动方式加以介绍：一、电阻制动（一）系统构成（二）工作原理司机室或ATC装置发出制动指令后，制动控制装置首先对列车运行速度进行判断。

当速度大于25km/h时，制动主回路构成（PB转换器转为制动位置），然后制动接触器动作（B11闭合、P11打开、P13打开），随后依次是励磁削弱接触器打开、预励磁接触器投入，最后，断路器投入（L1闭合）。

此时，由电枢绕组、励磁绕组和主电阻器构成电阻制动主回路，并使电流向增加原牵引时剩磁的方向流动，再由主电阻器最终将电枢转动发出的电能变为热能消散掉。

二、再生制动（一）系统构成（二）工作原理和电阻制动相比，再生制动的主回路中没有了主电阻器。

制动时回路中各部件的动作和电阻制动时一样，只是电枢转动产生的电能要回馈到电网。

电制动具有摩擦部件少（仅有轴承）、维修工作量少、可以反复使用等优点，担负着动车组制动减速时的大部分能量。

但由于增加了控制装置和制动电阻等设备，使重量增加；而且，如果条件不具备就不能产生制动作用（即电制动失效）。
