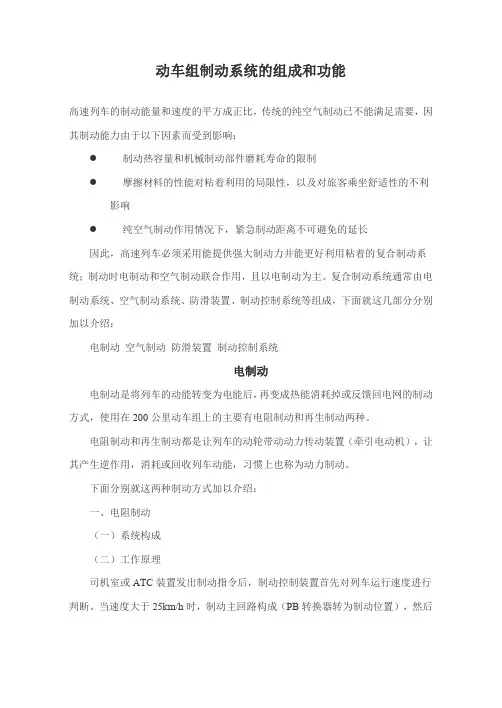

动车组制动系统的组成和功能高速列车的制动能量和速度的平方成正比，传统的纯空气制动已不能满足需要，因其制动能力由于以下因素而受到影响：●制动热容量和机械制动部件磨耗寿命的限制●摩擦材料的性能对粘着利用的局限性，以及对旅客乘坐舒适性的不利影响●纯空气制动作用情况下，紧急制动距离不可避免的延长因此，高速列车必须采用能提供强大制动力并能更好利用粘着的复合制动系统；制动时电制动和空气制动联合作用，且以电制动为主。
复合制动系统通常由电制动系统、空气制动系统、防滑装置、制动控制系统等组成，下面就这几部分分别加以介绍：电制动空气制动防滑装置制动控制系统电制动电制动是将列车的动能转变为电能后，再变成热能消耗掉或反馈回电网的制动方式，使用在200公里动车组上的主要有电阻制动和再生制动两种。
电阻制动和再生制动都是让列车的动轮带动动力传动装置（牵引电动机），让其产生逆作用，消耗或回收列车动能，习惯上也称为动力制动。
下面分别就这两种制动方式加以介绍：一、电阻制动（一）系统构成（二）工作原理司机室或ATC装置发出制动指令后，制动控制装置首先对列车运行速度进行判断。
当速度大于25km/h时，制动主回路构成（PB转换器转为制动位置），然后制动接触器动作（B11闭合、P11打开、P13打开），随后依次是励磁削弱接触器打开、预励磁接触器投入，最后，断路器投入（L1闭合）。
此时，由电枢绕组、励磁绕组和主电阻器构成电阻制动主回路，并使电流向增加原牵引时剩磁的方向流动，再由主电阻器最终将电枢转动发出的电能变为热能消散掉。
二、再生制动（一）系统构成（二）工作原理和电阻制动相比，再生制动的主回路中没有了主电阻器。
制动时回路中各部件的动作和电阻制动时一样，只是电枢转动产生的电能要回馈到电网。
电制动具有摩擦部件少（仅有轴承）、维修工作量少、可以反复使用等优点，担负着动车组制动减速时的大部分能量。
但由于增加了控制装置和制动电阻等设备，使重量增加；而且，如果条件不具备就不能产生制动作用（即电制动失效）。
第五章动车组制动系统CRH5型动车组制动系统包括一套微处理器控制的电空直通制动系统和用于救援和回送的备用空气制动系统。
备用空气制动系统可由采用自动式空气制动系统的机车操纵控制。
动车组常用制动为电制动和空气制动的复合制动，紧急制动仅为空气制动。
动车组采用空电联合制动模式，电制动优先，当电制动力不足的情况下，优先在拖轴上补充空气制动。
列车管的额定压力为6bar。
第一节制动系统组成一、制动系统组成CRH5动车组的制动系统由电制动系统、空气制动系统、防滑装置和制动控制系统组成。
在CRH5动车组中，共有10根动轴和22根非动力轴。
动力轴上有电制动装置与盘形制动装置，每根轴上有2个轴制动盘；非动力轴上只有盘形制动装置，每根轴上有3个轴制动盘。
制动系统的配置如图5-1所示（P为具备停放制动功能的车轴）。
CRH5动车组的制动系统具有与车载列车运行速度控制系统的接口，采用电、空联合制动的模式，电制动优先。
图5-1 CRH5动车组制动装置的总体配置（一）电制动系统CRH5动车组使用的电制动为再生制动。
电制动系统的组成与牵引系统一致，由受电弓、牵引变压器、牵引变流器及牵引电机组成。
电制动在常用制动和列车定速运行时使用。
（二）空气制动系统CRH5动车组使用的空气制动系统包括直通式空气制动系统和备用的自动式空气制动系统。
1.直通式空气制动系统CRH5动车组使用的直通式空气制动系统采用电控，该系统可按制动模式曲线（根据牵引／制动控制手柄的位置或信号系统设定）控制列车减速或停车。
每个车上微机控制的电子制动控制单元负责执行本车的制动控制功能，包括接收和解读制动指令以及其它用于列车制动控制的重要信息。
如直通式空气制动系统出现故障，通过手动转换，可启动备用的自动式空气制动系统。
2.自动式空气制动系统CRH5动车组的自动式空气制动系统为备用制动系统，其制动指令由制动管传递。
自动空气制动系统可由动车组司机室内的备用制动控制阀操纵，也可由中国既有线的机车控制，以满足动车组在救援和回送时的要求。
动车组制动系统结构组成
动车组制动系统主要由以下几个部分组成：
1. 制动机构：包括制动盘/鼓、刹车片/鞋、制动缸等。
制动机
构通过施加摩擦力来减速或停车。
2. 制动传动系统：包括制动杆、制动杆杆头、制动杠等部件，用于传递制动操作力到制动机构。
3. 制动液压系统：包括主缸、助力缸、制动液管路等。
制动液压系统通过液压力量来传递制动力到制动机构，提供更可靠的制动效果和更好的操控性。
4. 制动控制系统：包括制动踏板、制动灯等。
制动控制系统由驾驶员操控，用于控制制动系统的启停和力度。
5. 制动辅助系统：包括制动盘散热器、制动均衡器等。
制动辅助系统用于提高制动性能和安全性，保证制动系统的正常工作。
以上是动车组制动系统的主要组成部分，不同型号和品牌的动车组制动系统可能会有所差异。
CRH1型动车组制动系统概述一、制动系统的控制功能1.CRHl型动车组采用电气指令式制动系统，动车组各车辆的制动控制装置采用微机控制(见图9－1)。
(1)制动力由动力车的电制动及各车辆的摩擦制动产生。
(2)动力车采用轮盘方式制动，拖车采用轴盘制动方式制动。
2.根据制动作用的不同，将制动分为常用制动、停放制动、保持制动、耐雪制动、紧急制动。
同时我们也根据司机主控控制器的制动施加方式，将常用制动分为B1－B7级制动。
B7级过后的8级即为紧急制动，其他的制动的实施，不能通过司机主控控制器实现。
二、制动系统的工作原理1.动车组制动系统由两部分组成，分别是再生制动及直通式电空制动。
(1)再生制动系统，将牵引电机转换成发电机，将动能转换成电能，并将电流反馈回电网。
(2)直通式电空制动系统，将电指令转换成空气指令实现空气制动或缓解作用。
2.列车制动优先采用再生制动方式，制动方式转换均由微机系统控制完成。
(1)当司机通过司机操纵台上的制动控制器发出制动指令时，制动电信号首先到达列车计算机系统。
(2)列车计算机系统根据列车速度，减速度及轮轨黏着状态，确定动力制动及空气制动的功率及两者的分配。
3.直通式电空制动系统由制动控制器、空气压缩机、干燥器、制动控制装置、制动缸及相关的电气和空气管路组成。
三、CRH1型动车组各车辆转向架的制动功能1.动力车转向架可采用再生制动和摩擦制动两种形式，拖车转向架采用的制动方式为摩擦制动。
(1)当动力制动和摩擦制动共同使用时，再生制动永远具有优先权。
(2)再生制动的制动力不足时，则由空气摩擦制动进行补偿。
2.列车配有计算机控制的电空制动系统，每辆车都设有本车制动计算机(BCU)。
3.贯穿整个列车的电气安全环路不受计算机的控制，以确保在安全环路控制下可启动紧急制动阀，保证动车组实施紧急制动。
四、CRHl型动车组车辆制动装置作用原理1.使用气缸控制的盘形制动装置可以实现摩擦制动，盘形制动装置有两种形式，一种是不带停放制动装置，另一种带有弹簧启动的停放制动装置。
