定时器控制流水灯

流水灯的实验原理及步骤流水灯（也称为跑马灯）是一种由多个LED灯组成的电子显示器件，常常被用于电子实验、电子产品展示等场合中。

流水灯可以通过变化发光的方式来传递信息或者装饰环境，具有简单、实用、灵活的特点。

下面将详细介绍流水灯的实验原理及步骤。

实验原理：流水灯的实现原理是通过控制每个LED灯的点亮与熄灭来形成一种连续而有序的动画效果，使得LED灯看起来像是在“流水”一样运动。

一般来说，流水灯采用的是LED的时分多路复用技术，即通过定时器控制每个LED点亮和熄灭的时刻，使得它们按照一定的顺序依次发光。

实验步骤：1. 准备材料：LED灯（数量根据需要决定）、电阻（限流电阻，选择合适的阻值）、电路板、导线、面包板或焊接工具等。

2. 连接电路：根据所需的LED数量，设计电路图，按照图上的连线方式将LED 连接到电路板上，注意保持连线的正确性。

3. 添加电阻：根据LED的工作电压和电流需求，计算每个LED对应的限流电阻的阻值，将电阻依次与LED进行串联连接。

4. 供电测试：将电路板连接到电源上，确认电源电压是否符合LED的工作电压要求。

注意检查整个电路的连线是否正确，电阻是否接在了正确位置。

5. 编写程序：使用单片机或其他控制芯片来控制LED的点亮和熄灭。

根据所采用的开发平台和编程语言，编写相应的代码，控制每个LED的状态和时间间隔。

6. 调试程序：将编写好的程序下载到控制芯片中，并连接到电路板上。

通过电脑或其他输入设备控制程序运行，观察LED的点亮和熄灭效果。

根据需要调整程序中每个LED的点亮时间和顺序，使得LED灯看起来像是在流水一样运动。

7. 完善电路：根据实际需求，可以设计并添加其他功能模块，如按键控制、调节亮度等。

总结：流水灯实验是一种常见的电子实验，通过控制LED灯的点亮和熄灭来形成一种连续的流动效果。

实验的原理是利用LED的时分多路复用技术和控制芯片的编程来实现。

实验步骤包括准备材料、连接电路、添加限流电阻、供电测试、编写程序、调试程序和完善电路等。

实验二定时器控制流水灯实验一、实验目的1、熟练掌握实验箱的使用方法和注意事项。

2、了解简单单片机应用系统的设计方法。

3、掌握定时/计数器中断的编程方法。

4、掌握Keil C51集成开发环境在硬件仿真条件下各参数的设置。

二、实验内容利用实验板上的八个LED做显示，利用中断法编写定时程序，控制单片机定时器进行定时，所定时间为1S。

三、实验器材PC机一台, 仿真器一台, 实验箱一台, 导线若干。

四、实验说明当AT89C51的P1口有低电平输出时，相应的发光二极管就会点亮。

应用这一原理我们可以容易的点亮一个LED，例如令P1口输出0111 1111时D1就会点亮。

若再把0111 1111向右循环一位，利用P1口输出，就会点亮D2。

通过定时器来保证每个LED灯点亮时间大约为1秒。

五、实验原理图单片机的P1口为准双向口，每一位均可独立定义为输入或输出，若要将P1口的某一位所对应的灯熄灭，则需要向该端口写“0”。

电路图如下：图3-1 接线图六、实验步骤1.按照实验一中的建立工程的步骤，建立本实验内容相应的工程；2.单片机的P1口接8个发光二极管L0~L7；3.运用调试工具，调试软件，观察现象；4.软件定时：即让机器执行一个程序段，这段程序本身没有具体的执行目的，只是为了磨时间。

执行这段程序所需要的时间就是延时时间。

这种程序前面已设计过。

这种方法定时占用CPU执行时间，降低了CPU利用率。

此次实验使用的是MCS-51系列单片机七、参考程序#include<reg51.h>#include<intrins.h>#define uint unsigned int; #define uchar unsigned char; uchar temp=0x01,num=0;void T0Int() interrupt 1 {TH0=19455/256;TL0=19455%256;num++;if(num==20){num=0;P1=_crol_(temp,1);temp=P1;}}void main(){EA=1;ET0=1;TMOD=0X01;TH0=19455/256;TL0=19455%256;TR0=1;while(1);}八、实验现象通过实验观察可以发现，当烧入正确程序并全速运行后，8个LED灯从左到右一次点亮，并且每个LED灯点亮时间大约为1秒，循环往复直至断电或者复位。

实验三流水灯实验（I/O口和定时器实验）一、实验目的1．学会单片机I/O口的使用方法和定时器的使用方法；2．掌握延时子程序的编程方法、内部中断服务子程序的编程方法；3．学会使用I/O口控制LED灯的应用程序设计。

二、实验内容1．控制单片机P1口输出，使LED1~LED8右循环轮流点亮（即右流水），间隔时间为100毫秒。

2．控制单片机P1口输出，使LED1~LED8左循环轮流点亮（即左流水），间隔时间为100毫秒。

3．使用K1开关控制上面LED灯的两种循环状态交替进行；4. 用定时器使P1口输出周期为100ms的方波，使LED闪烁。

5．使用定时器定时，使LED灯的两种循环状态自动交替，每一种状态持续1.6秒钟（选作）。

三、实验方法和步骤1．硬件电路设计使用实验仪上的E1、E5和E7模块电路，把E1区的JP1（单片机的P1口）和E5区的8针接口L1~L8（LED的驱动芯片74HC245的输入端）连接起来，P1口就可以控制LED 灯了。

当P1口上输出低电平“0”时，LED灯亮，反之，LED灯灭。

E7区的K1开关可以接单片机P3.0口，用P3.0口读取K1开关的控制信号，根据K1开关的状态（置“1”还是置“0”），来决定LED进行左流水还是右流水。

综上，画出实验电路原理图。

2．程序设计实验1和实验2程序流程图如图3-1实验3程序流程图如图3-2所示。

图3-1 实验1,2程序流程图图3-2 实验3程序流程图实验4程序流程图如图3-3，3-4所示。

实验5程序流程图如图3-5，3-6所示。

图3-5 实验5主程序流程图图3-6 定时器中断服务子程序流程图图3-4 定时器中断服务子程序流程图图3-3 实验4主程序流程图编程要点：（1）Pl，P3口为准双向口，每一位都可独立地定义为输入或输出，在作输入线使用前，必须向锁存器相应位写入“1”，该位才能作为输入。

例如：MOV P1,A; P1口做输出MOV P1,#0FFHMOV A，P1;P1口做输入SETB P3.0MOV C,P3.1;从P3.1口读入数据（2）每个端口对应着一个寄存器，例：P1→90H(P1寄存器地址)；P3→B0H(P3寄存器地址)；寄存器的每一位对应着一个引脚，例：B0H.0→P3.0（3）对寄存器写入“0”、“1”，对应的外部引脚则输出“低电平”、“高电平”。

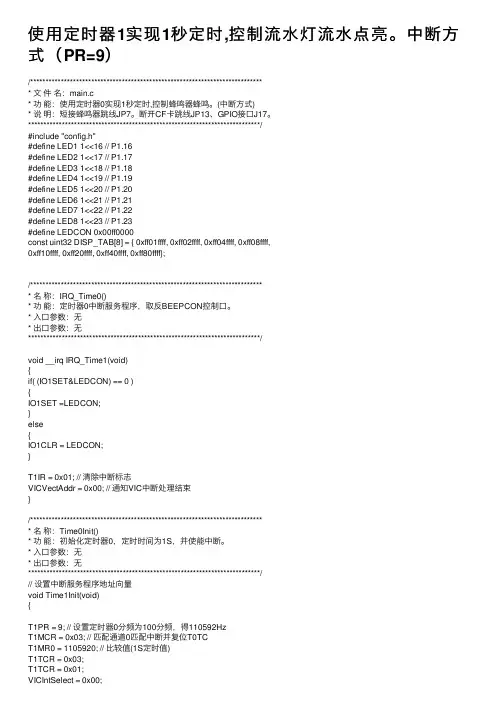

使⽤定时器1实现1秒定时,控制流⽔灯流⽔点亮。

中断⽅式（PR=9）/***************************************************************************** ⽂件名：main.c* 功能：使⽤定时器0实现1秒定时,控制蜂鸣器蜂鸣。

(中断⽅式)* 说明：短接蜂鸣器跳线JP7。

断开CF卡跳线JP13、GPIO接⼝J17。

****************************************************************************/#include "config.h"#define LED1 1<<16 // P1.16#define LED2 1<<17 // P1.17#define LED3 1<<18 // P1.18#define LED4 1<<19 // P1.19#define LED5 1<<20 // P1.20#define LED6 1<<21 // P1.21#define LED7 1<<22 // P1.22#define LED8 1<<23 // P1.23#define LEDCON 0x00ff0000const uint32 DISP_TAB[8] = { 0xff01ffff, 0xff02ffff, 0xff04ffff, 0xff08ffff,0xff10ffff, 0xff20ffff, 0xff40ffff, 0xff80ffff};/***************************************************************************** 名称：IRQ_Time0()* 功能：定时器0中断服务程序，取反BEEPCON控制⼝。

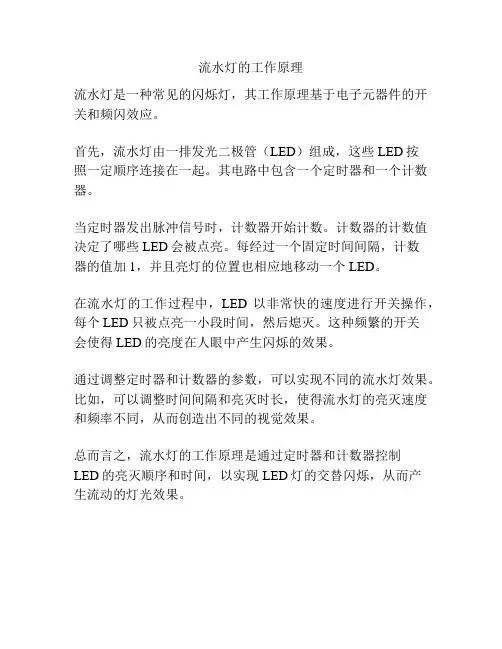

流水灯的工作原理
流水灯是一种常见的闪烁灯，其工作原理基于电子元器件的开关和频闪效应。

首先，流水灯由一排发光二极管（LED）组成，这些LED按
照一定顺序连接在一起。

其电路中包含一个定时器和一个计数器。

当定时器发出脉冲信号时，计数器开始计数。

计数器的计数值决定了哪些LED会被点亮。

每经过一个固定时间间隔，计数
器的值加1，并且亮灯的位置也相应地移动一个LED。

在流水灯的工作过程中，LED以非常快的速度进行开关操作，每个LED只被点亮一小段时间，然后熄灭。

这种频繁的开关
会使得LED的亮度在人眼中产生闪烁的效果。

通过调整定时器和计数器的参数，可以实现不同的流水灯效果。

比如，可以调整时间间隔和亮灭时长，使得流水灯的亮灭速度和频率不同，从而创造出不同的视觉效果。

总而言之，流水灯的工作原理是通过定时器和计数器控制
LED的亮灭顺序和时间，以实现LED灯的交替闪烁，从而产
生流动的灯光效果。

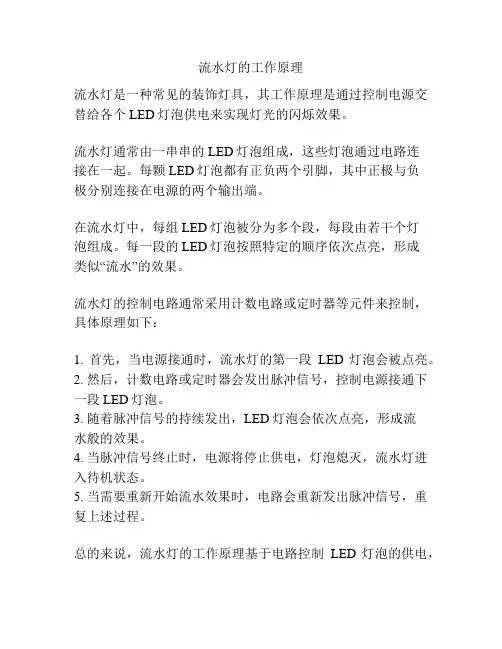

流水灯的工作原理
流水灯是一种常见的装饰灯具，其工作原理是通过控制电源交替给各个LED灯泡供电来实现灯光的闪烁效果。

流水灯通常由一串串的LED灯泡组成，这些灯泡通过电路连
接在一起。

每颗LED灯泡都有正负两个引脚，其中正极与负
极分别连接在电源的两个输出端。

在流水灯中，每组LED灯泡被分为多个段，每段由若干个灯
泡组成。

每一段的LED灯泡按照特定的顺序依次点亮，形成
类似“流水”的效果。

流水灯的控制电路通常采用计数电路或定时器等元件来控制，具体原理如下：
1. 首先，当电源接通时，流水灯的第一段LED灯泡会被点亮。

2. 然后，计数电路或定时器会发出脉冲信号，控制电源接通下一段LED灯泡。

3. 随着脉冲信号的持续发出，LED灯泡会依次点亮，形成流
水般的效果。

4. 当脉冲信号终止时，电源将停止供电，灯泡熄灭，流水灯进入待机状态。

5. 当需要重新开始流水效果时，电路会重新发出脉冲信号，重复上述过程。

总的来说，流水灯的工作原理基于电路控制LED灯泡的供电，
通过控制脉冲信号的发出来实现不同LED灯泡的点亮顺序，从而形成流水灯的炫彩效果。

三种流水灯设计实践报告学院：机械与电子工程学院班别：09电子信息工程3班课程：西门子PLC与工业网络技术指导老师：孙亚飞老师组员：罗龙标2号陈淼珊43号蒋家涛46号梁康祥51号一、第一种流水灯（脉冲定时器（SP））脉冲定时器方框图线圈图-(SP)-（1）脉冲定时器的时序功能图（2）脉冲定时器（SP）的工作原理由时序图可得，脉冲定时器的特点是在任何情况下只要起动输入端S有上升沿信号，定时器就被触发，并从TV预设时间值处重新开始定时，且定时器常开触点闭合，Q端输出1；在定时期间内，如果S端保持高电平1不变，则定时器运行到定时时间值结束，此时定时器常开触点释放，Q端由1变为0；如果定时期间，S端断开（由1变为0），则定时器停止运行，常开触点也随即释放，Q端输出为0。
