单片机为89c52 晶振为11.0592，/***此程序为流水灯*** /#include<reg52.h>#include<intrins.h>#define uchar unsigned char //宏定义#define uint unsigned intuchar led;void delay(uint z) //延时子函数体{uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){led=0xfe; //赋初值while(1){P1=led; //点亮第一个小灯delay(100); //延时100毫秒led=_crol_(led,1); 将led的变量左移给下一位}}/*8个发光管间隔200ms由上至下，返回再由上至下，一个个往下亮，后全亮由下至上，返回再由下至上，一个个往下亮，后全亮再重复2次，然后全部熄灭再以500ms间隔全部闪烁3次。
重复此过程*/#include<reg52.h>#include<intrins.h>#define uchar unsigned char#define uint unsigned intuchar led;uint i,j;void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void main(){while(1){for(j=0;j<2;j++){led=0xfe; //赋初值for(i=0;i<8;i++){P1=led; //点亮第一个小灯delay(200); //延时200毫秒led=_crol_(led,1); //将led变量循环左移给下一位}led=0xfe; //赋初值for(i=0;i<8;i++){P1=led; //点亮第一个小灯delay(200); //延时200毫秒led<<=1; //左移给下一位}led=0x7f; //赋初值for(i=0;i<8;i++){P1=led; //点亮第一个小灯delay(200); //延时200毫秒led=_cror_(led,1); //将led变量循环右移给下一位}led=0x7f; //赋初值for(i=0;i<8;i++){P1=led; //点亮第一个小灯delay(200); //延时200毫秒led>>=1; //右移给下一位}}for(j=0;j<6;j++){P1=~P1; //全部取反6次，即闪烁5次delay(500); //延时500毫秒}}}。
基于51单片机的流水灯利用51单片机P0口实现8个LED(发光二极管)的流水灯控制。
可以使用Proteus软件进行仿真调试。
1 硬件设计利用单片机的PO口控制8个LED，其电路如下图所示。
在桌面上双击图标，打开ISIS 7 Professional窗口（本人使用的是v7.4 SP3中文版）。
单击菜单命令“文件”→“新建设计”，选择DEFAULT模板，保存文件名为“LSD.DSN”。
在器件选择按钮中单击“P”按钮，或执行菜单命令“库”→“拾取元件／符号”，添加如下表所示都可以不画，它们都是默认的。
在ISIS原理图编辑窗口中放置元件，再单击工具箱中元件终端图标，在对象选择器中单击POWER和GROUND放置电源和地。
放置好元件后，布好线。
左键双击各元件，设置相应元件参数，完成电路图的设计。
2 软件设计流水灯又称为跑马灯，在函数中可以将P0口的八种不同状态做成一维数组，循环执行即可，如下所示。
当然也可以采用其它函授来实现，如左移一位<<1（或右移一位>>1），循环左移函授_crol_（或循环右移函授_cror_）等。
/****************************************************************** 流水灯*******************************************************************/ #include "reg51.h"const tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};void delayms(unsigned int x) //延时{unsigned int j;unsigned char k;for(j=0;j<x;j++){for(k=0;k<120;k++);}}void main(){unsigned char k;while(1){for(k=1;k<8;k++){P0=tab[k];delayms(500);}}}打开Keil程序（本人使用的是Keil8.05中文版），执行菜单命令“工程”→“新建工程”创建“流水灯”项目，并选择单片机型号为AT89C51。
江西渝州科技职业学院电子技术专业专科毕业论文论文题目：流水灯学生姓名：学号：班级：指导老师：专业：二0一一年十一月江西渝州科技职业技术学院电子专业（专科）毕业论文摘要当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。
单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。
目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。
随着时代的进步和发展，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术,本文将介绍一种基于单片机控制的流水灯，主要介绍了利用AT89C51制作一简易流水灯的软硬件设计过程，可实现花样流水灯的效果，重点给出了其软件编程的思想方法，以期给单片机学习者以启发。
[关键词]：单片机，LED彩灯；AT89C52江西渝州科技职业技术学院电子专业（专科）毕业论文ABSTRACTThe present era is an era of endless new technologies in the electronics field, especially in the field of automated intelligent control, the traditional discrete components or digital logic circuits of the control system is at an unprecedented pace has been replaced by MCU intelligent control system. SCM has a small volume, strong function, low cost, wide application scope, etc., can be said that the core of intelligent control and automation is the microcontroller. At present, a learning and application of SCM is the climax of factories, schools and the rise of large-scale enterprises. As the times progress and development, and SCM technology has spread to the way we live, work, research in various fields has become a relatively mature technology, this article introduces a microcomputer-based flow control, lights, introduces AT89C51 produced using a simple hardware and software design process flow lights can be synchronized to achieve the effect of light flowing water, with emphasis given way of thinking of its software programming, with a view to the microcontroller to inspire learners.[Keywords]: MCU, LED Lantern; AT89C51江西渝州科技职业技术学院电子专业（专科）毕业论文目录引言 (5)一元件介绍 (6)1.1 AT80C51的基本特征及引脚 (6)1.2 电阻 (7)1.3电容 (8)1.4发光二极管的结构及发光原理 (9)1.5三端稳压集成电路7805 (10)二设计任务 (11)2.1设计的要求 (11)三总体设计方案 (11)3.1系统硬件电路设计 (11)3.1.1电源电路设计 (11)3.1.2程序流程图 (11)3.1.3主体电路的设计 (12)3.2系统程序设计 (14)结束语 (16)展望 (17)参考文献 (18)江西渝州科技职业技术学院电子专业（专科）毕业论文引言随着人们生活水平的提高，环境的不断改善和美化，在许多场合可以看到彩色的流水灯。
8只LED从左到右闪烁
实验原理
AT89C51 单片机是一种低功耗且电压性能高的8位单片机，内部除CPU外，还包括128字节RAM，4个8位并行I/O口，6个中断源，2个中断优先权2个16位可编程定时器/计数器，片内集成4K字节可改变程序的FLASH 内存，具有低功耗、速度快、程序擦写方便等优点，完全满足本系统设计的需要。
实现发光二极管（LED）闪烁实际上就是让LED亮一下灭一下，即让LED导通一会儿关断一会即可。
因此，只需要将LED发光二极管的一个极接到电源上，另一个极接到单片机32个I/O口的任何一个即可。
本实验采用流水灯形式，8只LED灯从左到右闪烁，可应用与霓虹灯，夜间彩灯等。
1.C文件程序
/* 名称：8只LED从左到右闪烁*/
#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
//延时
void DelayMS(uint x)
{
uchar i;
while(x--)
{
for(i=0;i<120;i++);
}
}
//主程序
void main()
{
P0=0xfe;
while(1)
{
P0=_crol_(P0,1); //P0的值向左循环移动
DelayMS(150);
}
}
2.硬件仿真
烧入kell生成的.hex文本
运行：
结果：8只LED灯从左到右闪烁。

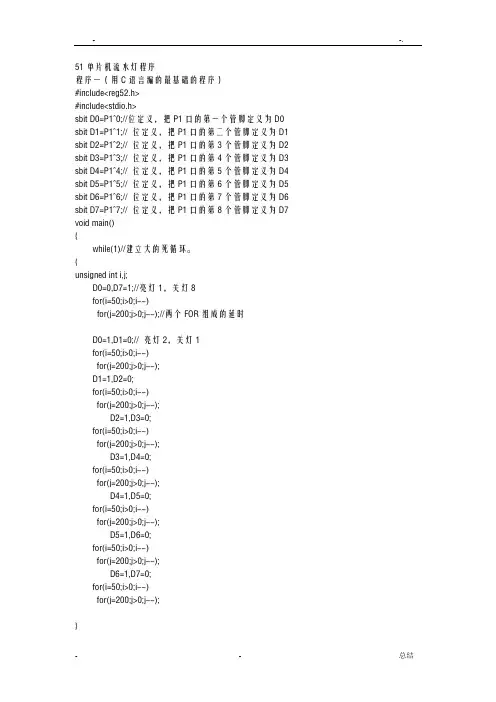

51单片机流水灯程序程序一（用C语言编的最基础的程序）#include<reg52.h>#include<stdio.h>sbit D0=P1^0;//位定义，把P1口的第一个管脚定义为D0 sbit D1=P1^1;// 位定义，把P1口的第二个管脚定义为D1 sbit D2=P1^2;// 位定义，把P1口的第3个管脚定义为D2 sbit D3=P1^3;// 位定义，把P1口的第4个管脚定义为D3 sbit D4=P1^4;// 位定义，把P1口的第5个管脚定义为D4 sbit D5=P1^5;// 位定义，把P1口的第6个管脚定义为D5 sbit D6=P1^6;// 位定义，把P1口的第7个管脚定义为D6 sbit D7=P1^7;// 位定义，把P1口的第8个管脚定义为D7 void main(){while(1)//建立大的死循环。
{unsigned int i,j;D0=0,D7=1;//亮灯1，关灯8for(i=50;i>0;i--)for(j=200;j>0;j--);//两个FOR组成的延时D0=1,D1=0;// 亮灯2，关灯1for(i=50;i>0;i--)for(j=200;j>0;j--);D1=1,D2=0;for(i=50;i>0;i--)for(j=200;j>0;j--);D2=1,D3=0;for(i=50;i>0;i--)for(j=200;j>0;j--);D3=1,D4=0;for(i=50;i>0;i--)for(j=200;j>0;j--);D4=1,D5=0;for(i=50;i>0;i--)for(j=200;j>0;j--);D5=1,D6=0;for(i=50;i>0;i--)for(j=200;j>0;j--);D6=1,D7=0;for(i=50;i>0;i--)for(j=200;j>0;j--);}}程序二（用swich case语句编的）#include<reg52.h>//51单片机的头文件。
用AT89C51单片机实现流水灯的控制设计当今时代是一个新技术层出不穷的时代，在电子领域尤其是自动化智能控制领域，传统的分立元件或数字逻辑电路构成的控制系统，正以前所未见的速度被单片机智能控制系统所取代。
单片机具有体积小、功能强、成本低、应用面广等优点，可以说，智能控制与自动控制的核心就是单片机。
1.引言目前，一个学习与应用单片机的高潮正在工厂、学校及企事业单位大规模地兴起。
学习单片机的最有效方法就是理论与实践并重，本文笔者用AT89C51单片机自制了一款简易的流水灯，重点介绍了其软件编程方法，以期给单片机初学者以启发，更快地成为单片机领域的优秀人才。
2.硬件组成按照单片机系统扩展与系统配置状况，单片机应用系统可分为最小系统、最小功耗系统及典型系统等。
AT89C51单片机是美国ATMEL公司生产的低电压、高性能CMOS8位单片机，具有丰富的内部资源：4kB闪存、128BRAM、32根I/O口线、2个16位定时/计数器、5个向量两级中断结构、2个全双工的串行口，具有4.25～5.50V的电压工作范围和0～24MHz工作频率，使用AT89C51单片机时无须外扩存储器。
因此，本流水灯实际上就是一个带有八个发光二极管的单片机最小应用系统，即为由发光二极管、晶振、复位、电源等电路和必要的软件组成的单个单片机。
其具体硬件组成如图1所示。
点击看原图图1 流水灯硬件原理图从原理图中可以看出，如果要让接在P1.0口的LED1亮起来，那么只要把P1.0口的电平变为低电平就可以了；相反，如果要接在P1.0口的LED1熄灭，就要把P1.0口的电平变为高电平；同理，接在P1.1～P1.7口的其他7个LED的点亮和熄灭的方法同LED1。
因此，要实现流水灯功能，我们只要将发光二极管LED1～LED8依次点亮、熄灭，8只LED灯便会一亮一暗的做流水灯了。
在此我们还应注意一点，由于人眼的视觉暂留效应以及单片机执行每条指令的时间很短，我们在控制二极管亮灭的时候应该延时一段时间，否则我们就看不到“流水”效果了。
开放与创新实验设计报告设计题目：基于STC-89C51的流水灯的设计与实现指导老师：设计时间：开放与创新实验任务书一、设计任务设计题目：按键式流水灯设计。
设计内容：本设计是按键式流水灯设计，给出如下需求：整个流水灯系统由按键控制，实现各种状态（4种状态）之间的转换，即按键第一次压下，流水灯进入到第一种状态；按键第二次压下，流水灯进入到第二种状态；以此类推。
二、系统需求基本要求：利用STC-89C51单片机作为系统核心控制部分，用16个发光二极管模拟流水灯的显示部分，自己设计电路和程序完成流水灯设计。
发挥部分：1．使用外部中断作为对按键的控制。
2．用硬件定时器完成流水灯状态转换间的延时，延时误差小于20×10-6s.开放与创新实验_流水灯设计报告流水灯控制系统设计摘要:本系统由单片机系统、数码显现管、LED 显示等部分组成。
系统能够实现以下功能：往南和往北的信号一致，即红灯（绿灯或黄灯）同时亮或同时熄灭。
用两个数码管来显示被点绿亮的指示灯还将点亮多久。
往东和往西方向的信号一致，其工作方式与南北方向一样，也采用两个数码管来倒计时。
当南北方向为绿灯或黄灯时，东西方向的红灯点亮禁止通行；而东西方向为绿灯或黄闪灯时，南北向的红灯点亮禁止通行。
交通信号灯控制方式很多。
本设计采用MSC-51系列单片机STC89C51和可编程并行I/O接口芯片8255,8155为中心器件来设计交通灯控制器，实现了用,8155芯片控制数码显现管，PC口进行段选，PB进行位选，来设置红、绿灯点亮倒计时的功能；由8255芯片控制12个LED 灯来实现红绿黄灯状态,红绿灯循环点亮，倒计时结束后黄灯闪烁警示。
在设计中采用了硬件技术与软件技术相结合的方法，用STC-89C51的定时器T0,设定30秒倒计时时间，然后再利用软件进行技术，从而产生秒信号。
定时器T0用了中断方式，当定时时间到时，在T0断服务程序中实现秒的倒计数，从而控制LED显示器倒计数显示准行或禁行时间。

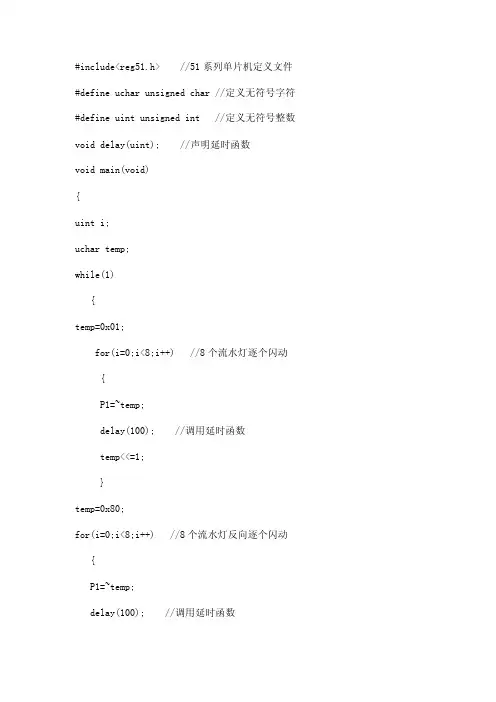

#include<reg51.h> //51系列单片机定义文件#define uchar unsigned char //定义无符号字符#define uint unsigned int //定义无符号整数void delay(uint); //声明延时函数void main(void){uint i;uchar temp;while(1){temp=0x01;for(i=0;i<8;i++) //8个流水灯逐个闪动 {P1=~temp;delay(100); //调用延时函数temp<<=1;}temp=0x80;for(i=0;i<8;i++) //8个流水灯反向逐个闪动 {P1=~temp;delay(100); //调用延时函数temp>>=1;}temp=0xFE;for(i=0;i<8;i++) //8个流水灯依次全部点亮{P1=temp;delay(100); //调用延时函数temp<<=1;}temp=0x7F;for(i=0;i<8;i++) //8个流水灯依次反向全部点亮 {P1=temp;delay(100); //调用延时函数temp>>=1;}}}void delay(uint t) //定义延时函数{register uint bt;for(;t;t--)for(bt=0;bt<255;bt++);}******************************************************************* +++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ *******************************************************************/**************************************************************文件说明：流水灯C程序程序说明：MCU采用AT89S51，外接11.0592M晶振，P2口输出*************************************************************/#include<REG51.H>#include<INTRINS.H>#define uchar unsigned char /*定义无符号字符*/#define uint unsigned int /*定义无符号整数*/void delayms(unsigned char ms) /* 延时子程序*/{register uint bt;for(;ms;ms--)for(bt=0;bt<255;bt++);}main(){unsigned char LED;LED = 0xef;P2 = LED;while(1){delayms(200);LED = _crol_(LED,1); /*循环右移1位，点亮下一个LED*/P2 = LED;}}============================================================= %%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ =============================================================/************************************************************** 51单片机流水灯C语言源程序文件说明：流水灯C程序程序说明：MCU采用AT89S51，外接11.0592M晶振，P2口输出*************************************************************/ #include<reg51.h> //51系列单片机定义文件#define uchar unsigned char //定义无符号字符#define uint unsigned int //定义无符号整数void delay(uint); //声明延时函数void main(void){uint i;uchar temp;while(1){temp=0x01;for(i=0;i<8;i++) //8个流水灯逐个闪动{P2=~temp;delay(100); //调用延时函数temp<<=1;}temp=0x80;for(i=0;i<8;i++) //8个流水灯反向逐个闪动{P2=~temp;delay(100); //调用延时函数temp>>=1;}temp=0xFE;for(i=0;i<8;i++) //8个流水灯依次全部点亮{P2=temp;delay(100); //调用延时函数temp<<=1;}temp=0x7F;for(i=0;i<8;i++) //8个流水灯依次反向全部点亮 {P2=temp;delay(100); //调用延时函数temp>>=1;}}}void delay(uint t) //定义延时函数{register uint bt;for(;t;t--)for(bt=0;bt<255;bt++);}。

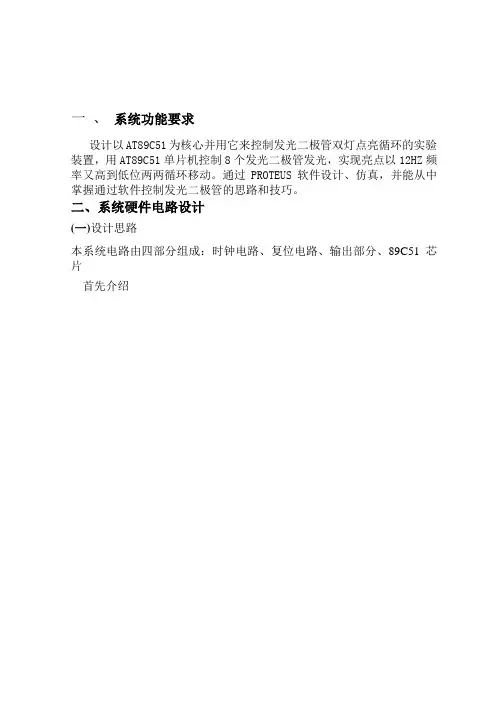

一、系统功能要求设计以AT89C51为核心并用它来控制发光二极管双灯点亮循环的实验装置，用AT89C51单片机控制8个发光二极管发光，实现亮点以12HZ频率又高到低位两两循环移动。
通过PROTEUS软件设计、仿真，并能从中掌握通过软件控制发光二极管的思路和技巧。
二、系统硬件电路设计(一)设计思路本系统电路由四部分组成：时钟电路、复位电路、输出部分、89C51芯片首先介绍图1其中主要部分电路功能如下图所示：①时钟电路用于产生单片机工作时所需的时钟信号，在芯片的外部通过19脚、18脚接晶体振荡器和微调电容，形成反馈电路，构成一个稳定的自激振荡器。
电路中的C1、C2 一般取30pF左右，而晶体振荡器的频率范围通常是1.2-12MHZ，晶体振荡器的频率越高，震荡频率就越高。
②本部分电路起上电复位的作用。
③输出部分采用红、绿、蓝、黄四种颜色的二极管，让流水灯在移动的时候色彩鲜明、便于观察，该系统采用8个发光二极管，两两从高位到地位流水移动。
RN1排阻的作用是保护二极管，向它提供较小的电流，防止二极管因为电流过大而烧毁。
④在设计图中，89C51芯片是核心，P0，P1，P2，P3口均可以作为I/O口使用。
本电路中使用P1口作为输出口。
（二）单片机原理8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线，现在我们分别加以说明：·中央处理器：中央处理器(CPU)是整个单片机的核心部件，是8位数据宽度的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。
·数据存储器(RAM)：8051内部有128个8位用户数据存储单元和128个专用寄存器单元，它们是统一编址的，专用寄存器只能用于存放控制指令数据，用户只能访问，而不能用于存放用户数据，所以，用户能使用的的RAM只有128个，可存放读写的数据，运算的中间结果或用户定义的字型表。
