实验三流水灯实验（I/O口和定时器实验）一、实验目的1．学会单片机I/O口的使用方法和定时器的使用方法；2．掌握延时子程序的编程方法、内部中断服务子程序的编程方法；3．学会使用I/O口控制LED灯的应用程序设计。
二、实验内容1．控制单片机P1口输出，使LED1~LED8右循环轮流点亮（即右流水），间隔时间为100毫秒。
2．控制单片机P1口输出，使LED1~LED8左循环轮流点亮（即左流水），间隔时间为100毫秒。
3．使用K1开关控制上面LED灯的两种循环状态交替进行；4. 用定时器使P1口输出周期为100ms的方波，使LED闪烁。
5．使用定时器定时，使LED灯的两种循环状态自动交替，每一种状态持续1.6秒钟（选作）。
三、实验方法和步骤1．硬件电路设计使用实验仪上的E1、E5和E7模块电路，把E1区的JP1（单片机的P1口）和E5区的8针接口L1~L8（LED的驱动芯片74HC245的输入端）连接起来，P1口就可以控制LED 灯了。
当P1口上输出低电平“0”时，LED灯亮，反之，LED灯灭。
E7区的K1开关可以接单片机P3.0口，用P3.0口读取K1开关的控制信号，根据K1开关的状态（置“1”还是置“0”），来决定LED进行左流水还是右流水。
综上，画出实验电路原理图。
2．程序设计实验1和实验2程序流程图如图3-1实验3程序流程图如图3-2所示。
图3-1 实验1,2程序流程图图3-2 实验3程序流程图实验4程序流程图如图3-3，3-4所示。
实验5程序流程图如图3-5，3-6所示。
图3-5 实验5主程序流程图图3-6 定时器中断服务子程序流程图图3-4 定时器中断服务子程序流程图图3-3 实验4主程序流程图编程要点：（1）Pl，P3口为准双向口，每一位都可独立地定义为输入或输出，在作输入线使用前，必须向锁存器相应位写入“1”，该位才能作为输入。
例如：MOV P1,A; P1口做输出MOV P1,#0FFHMOV A，P1;P1口做输入SETB P3.0MOV C,P3.1;从P3.1口读入数据（2）每个端口对应着一个寄存器，例：P1→90H(P1寄存器地址)；P3→B0H(P3寄存器地址)；寄存器的每一位对应着一个引脚，例：B0H.0→P3.0（3）对寄存器写入“0”、“1”，对应的外部引脚则输出“低电平”、“高电平”。
单片机实验报告姓名： 学号：一、 实验实现功能：1：计数器功能2：流水灯二、 具体操作：1、计数器功能数码管的动态显示。
每按一次K2键计数器加1通过数码管显示出来，计数器可以实现从0计数到9999。
2、流水灯当在计数器模式下的时候按下K3键时程序进入跑马灯模式，8个小灯轮流点亮每次只点亮一个，间隔时间为50ms 。
三、 程序流程图开始 定时器T0 设置初值，启动定时器，打开中断复位 Key2按下 中断关闭 计数器模式 计数器加1 Key3按下 流水灯模式 数码管显示数字加1 跑马灯点亮间隔50ms Key1按下中断打开四、程序#include <reg51.h>typedef unsigned char uint8;typedef unsigned int uint16; //类型定义sbit P2_1 = P2^1;sbit P2_2 = P2^2;sbit P2_3 = P2^3;sbit P2_4 = P2^4; //位声明四个数码管开关sbit Key2 = P3^2;sbit Key3 = P3^3; //位声明2个按键K2和K3sbit Ledk = P2^0 ; //LED 开关void delay(uint16 i); //延时函数声明void refresh (); // 数码管刷新函数声明void liushuideng(); //流水灯函数声明uint8 number[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//数码管的真值表uint8 out[4] = {0}; // 数组变量uint16 counter=0; //用作计数器的变量uint16 Time_counter=0; //用作定时器的变量void main() //主函数{TMOD = 0x01; //定时器0，工作方式一TH0 = 0xFC;TL0 = 0x18; //定时器初值使每次循环为1msTR0 = 0; //定时器0开始作ET0 = 0; // 定时器中断关EA = 0; // 关中断while(1) //计数器模式{Ledk =1 ; //led开关关out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位if (!Key2) //计数器加1{++counter; //自加out[0]=number[counter%10]; //取个位out[1]=number[counter%100/10]; //十位out[2]=number[counter%1000/100]; //百位out[3]=number[counter/1000]; //千位while(!Key2) //等待键盘抬起refresh(); //刷新数码管}refresh(); //刷新数码管if (!Key3) // 进入跑马灯模式liushuideng();}} //主函数结束/*******************延时*************/void delay(uint16 i){uint8 j; // 定义局部变量for(i;i>0;i--) //循环i*240 次for(j=240;j>0;j--);}/************数码管刷新******************/void refresh (){uint8 j;for (j=0;j<4;j++) //四次循环刷新数码管{switch(j){case 0: P2_1=1;P2_2=1;P2_3=1;P2_4=0;break;case 1: P2_1=1;P2_2=1;P2_3=0;P2_4=1;break;case 2: P2_1=1;P2_2=0;P2_3=1;P2_4=1;break;case 3: P2_1=0;P2_2=1;P2_3=1;P2_4=1;break;//每次循环只选中一个数码管default:break;}P0 = out[j]; // 位选,给数码管送值delay (20); //延时消抖}}/*************定时器的中断服务函数**************/void Timer0_Overflow() interrupt 1 //定时器0溢出中断,这个语句1ms执行一次{TH0 = 0xFC;TL0 = 0x18; //每1ms重新赋定时器初值Time_counter++; //计数，看经过了几个1ms}/***********************流水灯子函数****************************/ void liushuideng(){uint8 j = 0 ; //定义局部变量P0 = 0xff; // 小灯全关TR0 = 1; //定时器1开始计时EA = 1; //中断开放ET0 = 1; //定时器0中断开while(1){Ledk = 0 ; //打开LED开关P2 = P2|0x1E; //关掉数码管if(50 == Time_counter) //50个毫秒{P0=~(1<<j++); //控制小灯Time_counter = 0; //清零开始下一次循环定时}if (8==j) //移完8次再重新移{j=0;}}}。

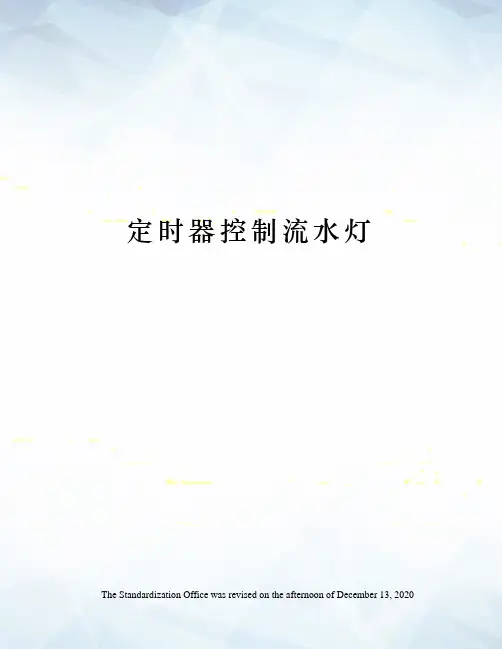

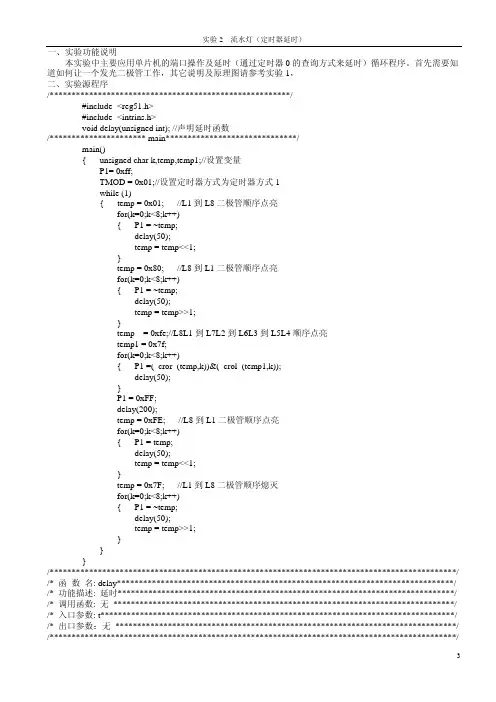

定时器控制流水灯The Standardization Office was revised on the afternoon of December 13, 2020成绩信息与通信工程学院实验报告（操作性实验）课程名称：微机原理与微控制器应用实验题目：c51单片机的定时器实验指导教师：班级: 学号：学生姓名：一、实验目的和任务1.掌握定时器中断的编程方法。
2.掌握keil C51集成开发环境在硬件仿真条件下各参数的设置。
二、实验仪器及器件硬件：电脑一台、微机原理与单片机试验箱：51开发板、开关及LED显示单元、导线若干软件：keil uVision4三、实验内容及电路图利用实验板上的八个LED灯作显示，利用定时器中断编写中断一次为50ms的定时程序，控制单片机定时器进行定时，总定时时间为。
四、流程图与程序#include ""#include<>int temp=0x01,num=0;void T0Int() interrupt 1{TH0=(65536-45872)/256;TL0=(65536-45872)%256;num++;if(num==15) {num=0;P1=_crol_(temp,1);temp=P1;}}void main(){EA=1;ET0=1;TMOD=0X01;TH0=(65536-45872)/256;TL0=(65536-45872)%256;TR0=1;while(1);}五、实验结果八个LED灯由左往右依次亮起，并且每个LED灯点亮时间大约为。
六、实验数据分析及处理从实验现象来看，LED灯从左到右依次点亮，符合实验要求，说明实验操作正确，实验结果正确。
七、实验结论与感悟（或讨论）。

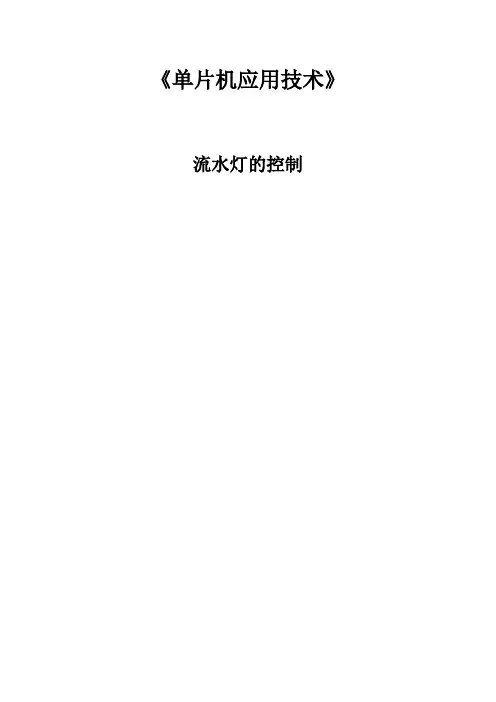

《单片机应用技术》流水灯的控制一：设计任务书题目自选，要求：（1）利用按键控制流水灯的显示。
（2）利用3×3或者4×4键盘，控制数码管的显示。
（3）利用到定时/计数器。
（4）利用到中断技术。
二：摘要：单片机、流水灯、仿真、键盘控制三：单片机简介单片机是单片微型计算机，它是针对控制与检测应用而设计的，也称为微控制器。
它具有芯片体积小、集成度高、功能强、抗干扰能力强、性价比高等特点，被广泛的应用在工业自动化、仪器仪表、航天航空、消费电子、电力电子、汽车电子、计算机外设等领域。
自20世纪80年代MCS-51系列单片机问世以来，经历了三十多年的发展，在共享Inter公司8051内核技术的基础上，众多的半导体公司经过不断的技术更新，推出了庞大的系列兼容产品，使MCS-51系列单片机依然在各个应用领域扮演着重要的角色。
图1-1如图1-1，MCS-51系列单片机的40只引脚按功能能可分为四类：1、电源引脚电源引脚提供芯片的工作电源，MCS-51系列单片机采用单一的直流5V电源供电。
（1） Vcc（引脚40）—— +5V。
（2） GND（引脚20）——地。
2、晶体振荡器信号输入和输出引脚晶体振荡器信号输入输出引脚外接振荡器或时钟源，为单片机提供时钟信号。
（1） XTAL1（引脚19）——振荡器信号输入。
（2） XTAL2（引脚18）——振荡器信号输出。
3、I/O口线引脚P0口(39~32脚)：P0.0~P0.7统称为P0口。
在不接片外存储器与不扩展I/O 口时，可作为准双向输入/输出口。
在接有片外存储器或扩展I/O口时，P0口分时复用为低8位地址总线和双向数据总线。
P1口(1~8脚)：P1.0~P1.7统称为P1口，可作为准双向I/O口使用。
对于52子系列，P1.0与P1.1还有第二功能：P1.0可用作定时器/计数器2的计数脉冲输入端T2，P1.1可用作定时器/计数器2的外部控制端T2EX。
实验三流水灯控制实验一、实验目的1.熟练掌握单片机控制系统硬件电路的设计、测试；单片机监控程序的编写、调试及运行。
二、实验设备1．PC计算机；2．NEC全系列微控制器(单片机)开发工具EM/EZ-1系统；3．实验系统。
三、实验内容1．参考附录中的“LED灯控制电路原理图”及“实验DEMO程序”，编写并运行单片机监控程序，观察在实验板上实现对每个LED灯（LED1～LED12）的亮、灭控制。
2．编写程序实现流水灯功能（方案自行设计）。
四、实验要求1. 实验完成后，应请老师确认后再离开实验室，同时将实验报告写好，填写上班级和姓名后交实验教师。
2. 实验报告中要有完成实验内容2的实验步骤、过程、程序流程图、源程序代码清单、实验结果等内容，并对实验结果进行分析和总结。
1附录：1. LED灯控制电路原理图：2. LED灯控制单片机DEMO程序：#pragma sfrvoid delay( void ) /*软件延时函数*/{int i,j;for(i=0;i<=20000;i++)for(j=0;j<=200;j++);}void main( void ){/* initialize the port registers */P13 = 0x0; /*接在P130～P133上的LED灯熄灭*/P14 = 0x0; /*接在P140～P143上的LED灯熄灭*/P15 =0x0; /*接在P150～P153上的LED灯熄灭*//* initialize the mode registers */2PM13 = 0xf0; /*P00～P03为输出口*/PM14 = 0xf0; /*P20～P23为输出口*/PM15 = 0xf0; /*P50～P07为输出口*/while(1){P13 = 0x0f; /*接在P130～P133上的LED灯点亮*/ delay(); /*延时*/P13 = 0x0; /*接在P130～P133上的LED灯熄灭*/ P14 = 0x0f; /*接在P140～P143上的LED灯点亮*/ delay(); /*延时*/P14 = 0x0; /*接在P140～P143上的LED灯熄灭*/ P15 = 0x0f; /*接在P150～P153上的LED灯点亮*/ delay(); /*延时*/P5 = 0x0; /*接在P150～P153上的LED灯熄灭*/ }}3。
