51单片机定时器控制流水灯

《单片机原理及应用》基于51单片机实验箱的流水灯设计一、实验目的和要求1.掌握单片机基本资源使用。

2.掌握单片机电路原理图。

3.掌握单片机C语言软件开发以及试验箱使用。

二、实验内容和原理实验内容：1.绘制程序流程图并编写C语言程序2.在实验箱中进行测试，最后提交实验报告三、主要仪器设备Keil4软件、C51单片机实验箱。

四、操作方法与实验步骤4.1 题目要求使用单片机实验箱实现流水灯功能。

4.2 系统设计思路主程序中实现流水灯功能，时间单位采用500ms信号，作为实现流水灯的发光二极管和单片机的P1相连。

4.2 C程序编制（包含详细的文字和程序流程图）#include<intrins.h>#include<reg52.h>#define uchar unsiged char#define uint unsigned intvoid mDelay(uint Delay){int i;for(;Delay>0;Delay--)for(i=0;i<110;i++);}void main(){unsigned char a,i;While(1){a=0x01;for(i=0;i<8;i++){a=-crol-(a,1)P2=amDelay(500);}}4.3 测试分析（包含文字和图像叙述）在KeilC51软件软件中编写好程序并调试好后，连接单片机实验箱，实验结果如下：实验箱上连接的八个灯，每个灯间隔500ms的时间一个接一个的循环闪烁。

五、讨论和心得（不少于100字）通过此次实验，我不仅加深了对单片机理论的理解，将理论很好地应用到实际当中去，而且我还学会了如何去培养我们的创新精神，试验过程还是比较繁琐，但是还是完成了这次试验，使我对于理解单片机的基本原理更加深刻，将所学知识运用到实践中，在实践中发现问题，强化理论知识。

课程名称：单片机原理及应用实验项目名称（二）：定时计数器的应用—按钮控制LED灯四、实验目的和要求1.掌握单片机基本资源使用。

成绩实验名称：单片机系统简单扩展实验
一、实验目的
1、了解单片机系统的扩展方法
2、熟悉8255A在单片机系统扩中的使用方法。

3、熟悉仿真软件Proteus以及编程软件Keil的使用。

二、实验仪器
三、实验内容
四、实验原理
实验报告
五、实验步骤
步骤：
1、根据给定的实验要求，分析实验的目的以及实验要求。

2、通过计算机仿真软件Proteus，根据实验目的设计电路，并且绘制电路原理图。

3、根据自己设计的电路，编写控制程序。

4、调试所编写的控制程序，直至程序没有语法及语意错误，可以通过编译。

5、将所编写的无错误的程序下载至仿真软件，并进行调试，根据仿真结果修改程序。

6、重复上一步骤，知道仿真效果达到实验要求，即可完成。

六、实验程序
#include <reg51.h>
#include<absacc.h>。

目录流水灯最原始 (1)流水灯位左移 (3)流水灯移位函数 (4)流水灯数组 (5)流水灯精确定时器 (6)流水灯最原始#include "reg51.h"sbit p0=P1^0;sbit p1=P1^1;sbit p2=P1^2;sbit p3=P1^3;sbit p4=P1^4;sbit p5=P1^5;sbit p6=P1^6;sbit p7=P1^7;voidmdelay(unsigned int t){unsigned char n;for(;t>0;t--)for(n=0;n<125;n++){;}}void main(){while(1){P1=0;p0=1;mdelay(1000);p0=0;p1=1;mdelay(1000);p1=0;p2=1;mdelay(1000);p2=0;p3=1;mdelay(1000);p3=0;p4=1;mdelay(1000);p4=0;p5=1;mdelay(1000);p5=0;p6=1;mdelay(1000);p6=0;p7=1;mdelay(1000);p7=0;}}流水灯位左移#include "reg51.h"voidmdelay(unsigned int t){unsigned char n;for(;t>0;t--)for(n=0;n<125;n++){;}}void main(){unsigned char i;unsignedint led;while(1){led=0xfe;for(i=0;i<8;i++){P1=led;mdelay(1000);led=led<<1;led=led|0x01;}}}流水灯移位函数#include "reg51.h"#include "intrins.h"voidmdelay(unsigned int t){unsigned char n;for(;t>0;t--)for(n=0;n<125;n++){;}}void main(){unsigned char led;led=0x01;while(1){P1=led;led=_crol_(led,1);mdelay(1000);}}流水灯数组#include "reg51.h"unsigned char table[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80}; voidmdelay(unsigned int t){unsigned char n;for(;t>0;t--)for(n=0;n<125;n++){;}}void main(){unsigned char i;while(1){for(i=0;i<8;i++){P1=table[i];mdelay(1000);}}}流水灯精确定时器#include "reg51.h"#include "intrins.h"unsignedint count=0,led;void main(){P1=0x00;led=0x01;EA=1;ET0=1;TMOD=0x01;TH0=0x3c;TL0=0xb0;TR0=1;for(;;){;}}voidbiao() interrupt 1{count++;if(count==20){count=0;P1=led;led=_crol_(led,1);}TH0=0x3c;TL0=0xb0;}。

基于51单片机的C语言流水灯程序#include //51系列单片机定义文件#define uchar unsigned char //定义无符号字符#define uint unsigned int //定义无符号整数void delay(uint); //声明延时函数void main(){uint i;uchar temp;while(1){temp=0x01;for(i=0;i<8;i++) //8个流水灯逐个闪动{P2=~temp;delay(500); //调用延时函数temp<<=1;}temp=0x80;for(i=0;i<8;i++) //8个流水灯反向逐个闪动{P2=~temp;delay(500); //调用延时函数temp>>=1;}temp=0xFE;for(i=0;i<8;i++) //8个流水灯依次全部点亮{P2=temp;delay(500); //调用延时函数temp<<=1;}temp=0x7F;for(i=0;i<8;i++) //8个流水灯依次反向全部点亮{P2=temp;delay(500); //调用延时函数temp>>=1;}}}void delay(uint a) //延时函数，毫秒级别{uint i;while(--a!=0) //执行空操作循环，其中a为形参，由调用该函数的函数语句提供值{for(i=0;i<125;i++);//执行当0加到125时，大约会用掉1ms 的时间}}。

摘要摘要计算机技术的飞速发展和提高，把我们带入了崭新的时代，现在，计算机的应用已经深入到千家万户。

单片微型计算机是制作在一块集成电路芯片上的计算机，简称单片机。

单片机在现在社会有着广泛的应用，小到人们的日常电子用品，大到航天飞机、宇宙飞船，上面都有单片机的广泛应用。

单片机具有体积小、功能强大、低功耗、应用广泛等特点。

以AT公司的芯片AT89C51 单片机来实现流水灯的设计。

本系统由单片机控制，I/O口接LED的负极，而LED的正极则直接与5V电源相连。

通过I/O口输出的低电平点亮LED灯。

因此可以通过控制单片机的I/O口的电平高低以达到控制LED，从而实现不同花样的流水灯的目的。

关键词：LED，单片机，高低电平变化ABSTRACTThe rapid development of computer technology and improving, bring us to the new era, now, the application of computer has been deep into the thousands. Single chip microcomputer is made on an integrated circuit chip computer, hereinafter referred to as single chip microcomputer. SCM has been widely used in the present society, small to People's Daily electronic products, big to aerospace aircraft, spacecraft, above has the wide application of single-chip microcomputer. SCM has small volume, powerful function, low power consumption, wide application, etc. AT the company's chip AT89C51 single-chip microcomputer to realize the water lamp design. This system controlled by single chip microcomputer, I/O ports connect the LED the cathode, and LED the anode is directly connected to 5V power supply. Through the I/O port output low level light leds. So you can single chip microcomputer control through the I/O ports to control LED, the level of high and low so as to realize the purpose of the different pattern of flowing water light.Key words:LED , MCU ,High and Low output leve目录第1章引言 (1)1.1 研究背景及意义 (1)1.2 国内外研究现状以及本系统的重点问题 (1)1.3 本文章节安排 (2)第2章系统设计方案论证 (3)2.1 控制器模块方案论证 (3)2.2 键盘模块方案 (4)2.3 电源模块方案 (4)第3章系统硬件设计方案 (5)3.1 系统设计框图 (5)3.2 硬件电路设计 (5)3.2.1 电源电路 (5)3.2.2 单片机89C52最小系统 (6)3.2.3 按键电路 (13)3.3.4 LED灯电路 (13)第4章程序设计及软件仿真 (15)4.1 软件设计框图 (15)4.2 软件开发平台选择 (15)4.3 软件系统功能模块 (16)4.3.1 初始化模块 (16)4.3.2 延时函数 (17)4.3.3 定时器控制模块 (17)4.3.4 键盘扫描模式 (17)4.3.5 LED灯输出控制模块 (18)4.4 程序调试仿真 (19)4.4.1 仿真平台介绍 (19)4.4.2 仿真测试 (19)第5章硬件调试 (21)5.1 硬件设计 (21)5.2 硬件调试 (21)5.2.1 下载功能调试 (21)5.2.2 LED电路测试 (21)5.2.3 模式选择功能调试 (22)5.2.4 速度加减功能调试 (22)5.2.5 复位电路调试 (22)5.2.6 稳定性测试 (22)总结 (23)致谢 (25)参考文献 (26)附录 (27)附录一：原理图 (27)附录二：硬件实物 (28)附录三：程序代码 (29)第1章引言第1章引言1.1 研究背景及意义现如今，随着集成化芯片的飞速发展，分立元件或数字逻辑电路正逐步被集成电路所取代，而单片机作为一种集成电路，其价格低廉，且可靠性强、控制简单但控制方法多样。

基于51单片机实现流水灯的若干种编程方法易礼智【摘要】51单片机对流水灯的控制是进行单片机课程教学和单片机产品开发的一个重要案例。

本文以C语言的形式给出了6种不同编程方法，并分析了每种方法的实现过程，针对部分方法进行了拓展。

旨在为相关的理论教学和单片机产品的开发提供选择。

%The control of 51 Single-chip on the water light is an important case of single-chip teaching and its product development. Six different programming methods were given in the form of a C language, the realizing process of each method was explained and some of the methods were expanded to provide more choices for theory of teaching and the development of the51 Single-chip products.【期刊名称】《铜仁学院学报》【年(卷),期】2012(014)006【总页数】3页(P125-127)【关键词】单片机;流水灯;案例;编程方法;拓展【作者】易礼智【作者单位】湖南工程职业技术学院信息工程系,湖南长沙410151【正文语种】中文【中图分类】TP311.11.硬件组成本流水灯控制系统由电阻、发光二极管、单片机最小系统（proteus 仿真时省略电源、晶振、复位等电路）和必要的软件。

其具体硬件组成如图1 所示。

从硬件中可发现，从p1.0 输出低电平时D1 亮，p1.0输出高电平时D1 熄；同理，接在p1.1～p1.7 口的其他7 个LED 的点亮和熄灭的方法同D1。

单片机流水灯实验报告：实验一：用C51实现流水灯实验实验要求：完成亮流水，即LED从低位流向高位流动，每次流动一位，且每次只亮一个LED灯，其它LED灭。

实验原理：单片机流水的实质是单片机各引脚在规定的时间逐个上电，使LED灯能逐个亮起来但过了该引脚通电的时间后便灭灯的过程，实验中使用了单片机的P2端口，对8个LED灯进行控制，要实现逐个亮灯即将P2的各端口逐一置零，中间使用时间间隔隔开各灯的亮灭。

使用r1或rr a实现位的转换。

实验内容：通过仿真来实现实验电路图代码如下；for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;实验结果：实验程序：#include<REG51.H>void delay();//延时函数声明void main()//主函数{unsigned charx,num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};while(1){for(x=0;x<8;x++){P0=num[x];delay();}for(x=6;x>0;x--){P0=num[x];delay();}P0=0xfe;}}void delay()//延时函数，无符号字符型变量i为形式参数{unsigned int j,k;//定义无符号字符型变量j和kfor(k=0;k<500;k++)//双重for循环语句实现软件延时for(j=0;j<100;j++);}实验总结：这次试验通过仿真实验软件实现流水灯实验，充分学会了keil 软件和Proteus电路仿真的联合调试，为后期的实验做足了功课。

也认识到仿真实用性。

单片机（Single-Chip Microcomputer）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。

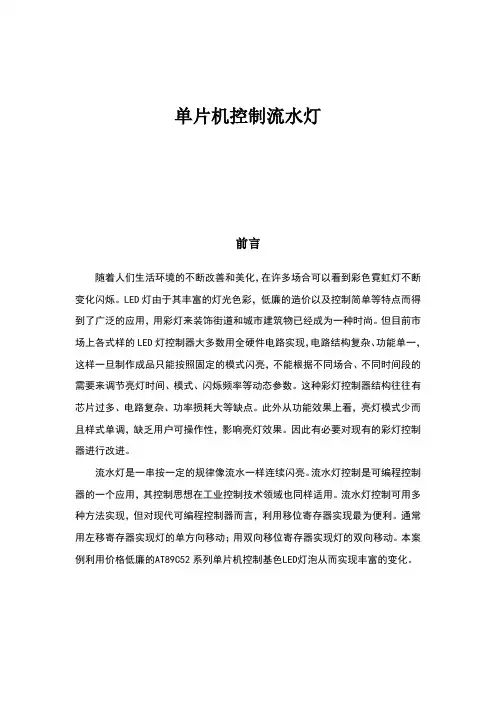

单片机控制流水灯前言随着人们生活环境的不断改善和美化，在许多场合可以看到彩色霓虹灯不断变化闪烁。

LED灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。

但目前市场上各式样的LED灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一，这样一旦制作成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间、模式、闪烁频率等动态参数。

这种彩灯控制器结构往往有芯片过多、电路复杂、功率损耗大等缺点。

此外从功能效果上看，亮灯模式少而且样式单调，缺乏用户可操作性，影响亮灯效果。

因此有必要对现有的彩灯控制器进行改进。

流水灯是一串按一定的规律像流水一样连续闪亮。

流水灯控制是可编程控制器的一个应用，其控制思想在工业控制技术领域也同样适用。

流水灯控制可用多种方法实现，但对现代可编程控制器而言，利用移位寄存器实现最为便利。

通常用左移寄存器实现灯的单方向移动；用双向移位寄存器实现灯的双向移动。

本案例利用价格低廉的AT89C52系列单片机控制基色LED灯泡从而实现丰富的变化。

目录前言 (1)1、课程设计的目的和要求 (3)设计目的 (3)设计要求 (4)2、设计方案选择 (4)3、硬件设计 (4)设计思路 (4)流水灯电路原理图 (5)元件清单 (6)硬件电路模块分析 (6)主要元件说明 (10)振荡器特性 (13)芯片擦除 (13)4、软件设计 (14)主程序设计 (14)程序流程图 (14)5、使用keil、proteus软件调试仿真说明 (14)仿真过程 (14)仿真结果 (14)6、结束语 (15)7、参考文献 (16)1、课程设计的目的和要求设计目的近年来随着科技的发展，单片机的应用正在不断走向深入，同时带动传统控制检测日新月异更新，在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象点的软件结合，加以完善。
