自动焊锡机工作原理 产品用途

全自动无铅波峰焊锡机的工作原理是将熔融的液态焊料，借助动力泵的作用，在焊料槽液面形成特定形状的焊料波，插装了元器件的PCB置与传送带，经过某特定角度以及定的浸入深度穿过焊料波而实现焊点焊接的过程。

全自动无铅波峰焊锡机主要由运输带、助焊剂添加区、预热区、锡炉组成，有双波峰和单波峰两种类型。

双波峰系统的焊接效果最好，它有两个波，湍流波往复运动，焊料从喷嘴而不是从一个狭长的缝中喷射，运动着的喷嘴在防止漏焊方面比狭缝更有效，因为它不仅产生湍流，而且具有清洗作用。

自动焊锡机原理一、自动焊锡机的概述自动焊锡机是一种专门用于电子元器件表面贴装（SMT）的设备，能够将焊接点涂上适量的焊锡膏，然后通过加热使其熔化并与PCB板上的焊盘相结合，从而实现电子元器件与PCB板之间的连接。

二、自动焊锡机的组成1. 传送系统：将PCB板从一个工作位置传送到另一个工作位置。

2. 焊锡膏供给系统：为每个焊接点提供适量的焊锡膏。

3. 高精度运动控制系统：控制各个运动部件的移动和定位。

4. 热源系统：提供必要的加热能量使焊锡膏熔化并与PCB板上的焊盘相结合。

5. 控制系统：控制整个设备的运行和参数设置。

三、自动焊锡机原理1. 传送系统原理传送系统通常采用气缸驱动或伺服马达驱动，并通过光电开关或编码器来检测PCB板位置。

在整个过程中，需要保证传送速度和定位精度。

2. 焊锡膏供给系统原理焊锡膏供给系统通常采用针筒式供料器或滚轮式供料器。

针筒式供料器通过压缩气体将焊锡膏从针筒中挤出并涂抹在焊接点上；滚轮式供料器则通过滚轮将焊锡膏从储存盘上取出并涂抹在焊接点上。

为了保证精度，需要对每个焊接点的焊锡量进行精确控制。

3. 高精度运动控制系统原理高精度运动控制系统通常采用伺服马达、直线导轨等部件，通过编码器来检测位置和速度，并通过PID算法来控制运动部件的位置和速度。

为了保证定位精度，需要对每个运动部件进行校准和调整。

4. 热源系统原理热源系统通常采用加热板、红外线加热管等部件，通过加热使焊锡膏熔化并与PCB板上的焊盘相结合。

为了避免过温和欠温现象，需要对加热板或红外线加热管进行精确控制，并根据不同的元器件和焊接点进行不同的加热参数设置。

5. 控制系统原理控制系统通常采用PLC或PC等设备，通过人机界面来设置参数和监控设备运行状态。

在整个过程中，需要对传送、供料、运动和加热等各个部件进行协调和同步，保证整个设备的稳定性和可靠性。

四、自动焊锡机的应用自动焊锡机广泛应用于电子元器件表面贴装（SMT）领域，包括手机、电视、电脑等消费电子产品以及汽车、航空航天等工业领域。

自动焊锡机简介和使用说明书一、自动焊锡机功能简介1. 用于焊接各类电子元件和线材，具有点焊和拖焊功能。

2. 海量存储，满足所有需求，可存储9999个型号，每个型号可以设定999步。

3. 具有4轴位置移动加1轴自动出锡功能。

4. 密码保护功能，确保系统和型号参数安全可靠。

5. 单步和试步功能方便用于调机测试。

6. 校准功能用于不同机器的参数复制后的位置校准。

7. 具有中文和英文版本供客户选择。

8. 具有多种灵活的型号调试和编辑方法。

9. 自动清洗焊头功能。

10. 可根据客户需要定制功能。

二、应用范围焊锡机器人应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程，特别适用于混装电路板、热敏感元器件、SMT后段工序中敏感器件的焊接。

焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。

三、硬件安装要求1. 外接220V/50Hz市制交流电。

2. 确保机箱外接地线，以确保机器稳定运行和保护PCB版。

3. 清洗功能需要配置压缩气体。

四、软件配置1. 系统参数设置注意：进入系统参数设置前需要输入系统密码；系统参数修改后请按复位按键2. 型号参数设置4. 厂家参数设置五、操作例子1. 系统参数设置在主界面点击”系统参数设置”按键。

屏幕显示虚拟键盘要求输入系统密码。

输入正确后进入系统参数设置界面。

查看并确认需要修改系统参数后，点击参数数字框。

点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。

修改完毕保存并退出虚拟键盘。

修改完成所有参数后，按”保存”按键将参数存入U盘。

最后按”复位”按键应用系统参数(注意：没有执行该步骤会造成系统混乱或损坏电机)。

2. 型号参数设置在主界面点击”型号参数设置”按键。

屏幕显示虚拟键盘要求输入型号密码。

输入正确后进入型号参数设置界面。

通过遥控器控制XYZR各轴移动到合适的坐标位置定位结束后，按”存XX坐标”保存各点坐标点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。

自动焊锡机原理
自动焊锡机是一种用于焊接电子元器件的设备，它能够实现自动化的焊接过程，提高生产效率，保证焊接质量。

其原理主要包括焊锡机构、控制系统和供锡系统三个部分。

首先，焊锡机构是自动焊锡机的核心部件，它包括焊锡头、焊锡台和焊锡枪。

焊锡头是焊锡机的执行部件，它通过控制系统的指令，完成焊锡动作。

焊锡台是焊接工件的支撑平台，它能够固定工件并提供稳定的工作环境。

焊锡枪是焊锡机的供锡装置，它能够将焊锡丝送入焊锡头，实现焊接作业。

其次，控制系统是自动焊锡机的大脑，它包括程序控制器、传感器和执行器。

程序控制器是焊锡机的核心控制单元，它能够接收操作指令，控制焊锡头的动作。

传感器能够实时监测焊接过程中的温度、压力和位置等参数，确保焊接质量。

执行器是控制系统的执行部件，它能够根据程序控制器的指令，驱动焊锡头和焊锡枪完成焊接动作。

最后，供锡系统是自动焊锡机的供锡装置，它包括锡丝供给装置、锡丝预热装
置和锡丝切断装置。

锡丝供给装置能够将焊锡丝送入焊锡枪，保证焊接过程中的锡丝供应。

锡丝预热装置能够提前加热焊锡丝，提高焊接速度和质量。

锡丝切断装置能够根据需要切断焊锡丝，确保焊接的准确性和稳定性。

总的来说，自动焊锡机通过焊锡机构、控制系统和供锡系统的协同作用，能够
实现自动化的焊接过程，提高生产效率，保证焊接质量。

它在电子制造行业中扮演着重要的角色，为电子产品的生产提供了可靠的焊接解决方案。

焊锡机原理
焊锡机是一种用于焊接电子元件的设备，它通过在焊接部位加热，使焊料熔化，然后冷却凝固，从而实现电子元件的连接。

焊锡机的原理主要包括加热系统、焊接控制系统和焊接头部分。

首先，加热系统是焊锡机的核心部件之一。

加热系统通常采用加热管或加热芯
片作为加热元件，通过电流加热，将焊接部位的温度提高到焊料的熔点以上，从而使焊料熔化。

在加热系统中，温度传感器起着至关重要的作用，它能够实时监测焊接部位的温度，保证焊接温度的稳定性和准确性。

其次，焊接控制系统是焊锡机的另一个重要部分。

焊接控制系统通常由控制器、电源和传感器组成，控制器可以根据预设的焊接参数，如温度、时间等，对加热系统进行控制，实现焊接过程的自动化。

电源则为加热系统提供所需的电能，传感器用于监测焊接过程中的各项参数，如温度、压力等，以确保焊接质量。

最后，焊接头部分是焊锡机的焊接工具，它通常由加热头、焊锡嘴和压力装置
组成。

加热头负责加热焊接部位，使焊料熔化；焊锡嘴用于输送焊料，并在焊接完成后将焊料切断；压力装置则用于施加适当的压力，确保焊接质量。

综上所述，焊锡机的原理是通过加热系统将焊接部位加热至熔点以上，然后通
过焊接控制系统对加热过程进行控制，最终通过焊接头部分完成焊接过程。

这种原理使焊锡机能够实现高效、精准的焊接，广泛应用于电子制造领域。

总之，焊锡机作为一种重要的焊接设备，其原理的理解对于提高焊接质量和效
率具有重要意义。

通过对焊锡机原理的深入了解，可以更好地掌握焊接技术，提高生产效率，降低成本，推动电子制造行业的发展。

自动焊锡机的基本焊锡原理随着电子元器件的更新换代加速以及电子发展朝着微型化、小型化的方向发展，传统的手工焊接方式已经越来越多的不能满足生产工艺的要求，因此采用自动焊锡机器人进行焊接时未来的一个必然选择。

对于手工改机器焊接，目前还是一个适应的过程，因此为了保证焊接产品的质量，我们必须对其原理进行一下分析，只有这样我们才能保证自动焊接的正常进行以及对产品质量的把控。

自动焊锡机器人的焊接原理：自动锡焊是一门大学问，他的原理是通过自动加热的烙铁将固态焊锡丝加热熔化，同时借助于助焊剂的作用，使其流入被焊金属之间，待冷却后形成牢固可靠的焊接点。

该过程都是靠机器本身来完成的，我们人工只需要操控机器即可。

当焊料为锡铅合金焊接面为铜时，焊料先对焊接表面产生润湿，伴随着润湿现象的发生，焊料逐渐向金属铜扩散，在焊料与金属铜的接触面形成附着层，使两则牢固的结合起来。

因此可以说自动焊锡是通过润湿、扩散和冶金结合这三个物理,化学过程来完成的。

一、润湿原理：润湿过程是指已经熔化了的焊料（锡丝）借助毛细管力沿着母材金属表面细微的凹凸和结晶的间隙向四周漫流，从而在被焊母材表面形成附着层，使焊料与母材金属的原子相互接近，达到原子引力起作用的距离。

引起润湿的环境条件：被焊母材的表面必须是清洁的，不能有氧化物或污染物。

打个形象的形象比喻就是：把水滴到荷花叶上形成水珠，就是水不能润湿荷花。

把水滴到棉花上，水就渗透到棉花里面去了，就是水能润湿棉花。

二、扩散原理：伴随着润湿的进行，焊料与母材金属原子间的相互扩散现象开始发生。

通常原子在晶格点阵中处于热振动状态，一旦温度升高。

原子活动加剧，使熔化的焊料与母材中的原子相互越过接触面进入对方的晶格点阵，原子的移动速度与数量决定于加热的温度与时间。

这个我们可以再焊接过程中清晰的看到，就是锡丝融化后流开的现象。

三、冶金结合原理：由于焊料与母材相互扩散，在2种金属之间形成了一个中间层---金属化合物，要获得良好的焊点，被焊母材与焊料之间必须形成金属化合物，从而使母材达到牢固的冶金结合状态。

自动焊锡机工作原理
自动焊锡机是一种用于电子产品焊接的设备，其工作原理是通过加热焊锡丝，将其熔化成液体状态，然后通过喷嘴将熔化的焊锡精确地喷射到需要焊接的电子元件上。

自动焊锡机的核心部件是焊锡头，焊锡头内部设置有加热器和温控装置。

加热器可以快速将焊锡丝加热到熔点以上的温度，一般在200℃至300℃之间。

温控装置可以对焊锡头的温度进
行精确控制，以确保焊锡丝的熔化温度在一定范围内稳定。

当焊锡机开始工作时，先将电子元件和连接线放置在焊接台上，然后将焊锡丝送入焊锡头内部。

焊锡机启动后，加热器开始工作，将焊锡丝加热至熔点以上的温度。

当焊锡丝完全熔化后，焊锡粒子被推入喷嘴内部。

喷嘴内有一个气体喷嘴，通过气体喷嘴的喷气作用，将熔化的焊锡粒子喷射到需要焊接的电子元件上。

喷嘴的位置、角度和喷射时间都由程序控制，以确保焊锡的喷射位置准确无误。

焊锡喷射完毕后，焊锡头的加热器会自动关闭，焊锡丝开始冷却，并迅速凝固成固体，完成电子元件的焊接。

整个过程由自动控制系统完成，能够实现高效、准确的焊接操作。

自动焊锡机的工作原理简单明了，通过加热焊锡丝并利用气体喷射的方式，实现对电子元件的快速、自动化焊接，提高了生产效率和焊接质量。

自动焊锡机工作原理解析自动焊锡机是一种常用的工业设备，用于焊接电子元器件和连接导线。

它可以实现高效、精确的焊接过程，大大提高了生产效率和焊接质量。

本文将深入探讨自动焊锡机的工作原理，以帮助读者更好地理解其机制和应用。

第一部分：介绍自动焊锡机首先，让我们对自动焊锡机进行简要介绍。

自动焊锡机是一种基于计算机控制和机械结构的设备，它能够自动完成焊接工作。

它通常由焊锡头、驱动系统、感应系统、控制系统和电源系统等组成。

自动焊锡机的工作原理基于热传导、焊锡合金的特性以及控制系统的信号处理。

第二部分：自动焊锡机的工作流程在这一部分，我们将更详细地解释自动焊锡机的工作过程。

首先，自动焊锡机通过控制系统接收外部输入的焊接参数，并根据这些参数来确定焊接头的移动路径和焊接温度。

然后，焊锡头被驱动系统控制，沿着预定的路径移动到焊接位置。

在焊接位置，焊锡头被加热，使焊锡合金熔化并覆盖在电子元器件和导线上。

最后，焊接完成后，焊锡头离开焊接位置，准备进行下一次焊接。

第三部分：自动焊锡机的工作原理解析在本节中，我们将详细解析自动焊锡机的工作原理。

自动焊锡机的主要原理是利用焊锡合金的熔点和冷却过程来实现焊接。

当焊锡头加热至焊锡合金的熔点时，焊锡合金会熔化，并在电子元器件和导线之间形成连接。

随着焊接完成和焊锡头迅速离开焊接位置，焊锡合金开始冷却和固化。

这样就完成了焊接过程。

此外，自动焊锡机还可以通过感应系统来检测焊接质量和焊点位置。

感应系统可以检测焊接电流、焊接温度和焊点形状等参数，并将结果反馈给控制系统。

控制系统根据这些反馈信号来调整焊接参数，以确保焊接质量的稳定和一致性。

第四部分：自动焊锡机的观点和理解作为文章写手，我对自动焊锡机的工作原理有着深入的理解。

自动焊锡机通过计算机控制和机械结构的协同作用，实现了高效、精确的焊接过程。

它可以适应不同的焊接需求，并根据外部参数和反馈信号进行自主调节和优化。

自动焊锡机的工作原理深入挖掘了焊接技术的核心原理，包括热传导、焊锡合金的特性以及控制系统的信号处理。

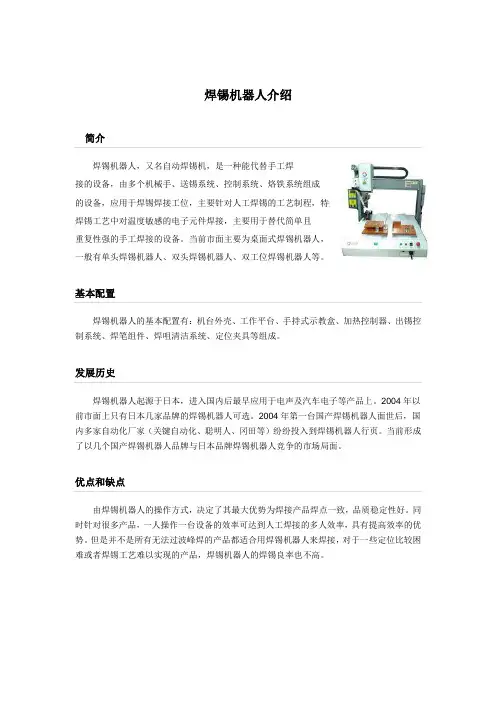

焊锡机器人介绍简介焊锡机器人，又名自动焊锡机，是一种能代替手工焊接的设备，由多个机械手、送锡系统、控制系统、烙铁系统组成的设备，应用于焊锡焊接工位，主要针对人工焊锡的工艺制程，特别是SMT后段焊锡工艺中对温度敏感的电子元件焊接，主要用于替代简单且重复性强的手工焊接的设备。

当前市面主要为桌面式焊锡机器人，一般有单头焊锡机器人、双头焊锡机器人、双工位焊锡机器人等。

基本配置焊锡机器人的基本配置有：机台外壳、工作平台、手持式示教盒、加热控制器、出锡控制系统、焊笔组件、焊咀清洁系统、定位夹具等组成。

发展历史焊锡机器人起源于日本，进入国内后最早应用于电声及汽车电子等产品上。

2004年以前市面上只有日本几家品牌的焊锡机器人可选。

2004年第一台国产焊锡机器人面世后，国内多家自动化厂家（关键自动化、聪明人、冈田等）纷纷投入到焊锡机器人行页。

当前形成了以几个国产焊锡机器人品牌与日本品牌焊锡机器人竞争的市场局面。

优点和缺点由焊锡机器人的操作方式，决定了其最大优势为焊接产品焊点一致，品质稳定性好。

同时针对很多产品，一人操作一台设备的效率可达到人工焊接的多人效率，具有提高效率的优势。

但是并不是所有无法过波峰焊的产品都适合用焊锡机器人来焊接，对于一些定位比较困难或者焊锡工艺难以实现的产品，焊锡机器人的焊锡良率也不高。

与波峰焊区别针对手工焊接工位的替代，当前市面上可选的自动设备包括选择性波峰焊和焊锡机器人。

选择性波峰焊为波峰焊的一种特殊机型，主要针对通孔元件，选择性的设置焊接点，来满足生产需求。

选择性波峰焊的特点决定了其设备要求的精密度非常高，所以市面上真正稳定可用的产品只有少数几家可供选择，且价格昂贵。

焊锡机器人的工作方式与选择性波峰焊相反，针对通孔插件产品，用夹治具固定好产品后，引脚向上，从上方进行焊接。

市场现状目前国内市场主流可见的禾宇、优林、阿波罗、快克（QUICK）、聪明人、关键自动化等一些国产品牌焊锡机器人已经成功应用于汽车电子、数码、电子、电声、LCD、线路板等生产行业。

自动焊锡机操作指导书一、前言本文是一份详细的自动焊锡机操作指导书，旨在帮助用户正确操作自动焊锡机，提高工作效率和焊接质量。

二、自动焊锡机概述自动焊锡机是一种用于电子组装和焊接的设备，它可以自动完成焊接工作，提高生产效率，减少人力投入。

下面将详细介绍自动焊锡机的主要组成部分和工作原理。

2.1 组成部分自动焊锡机主要由以下组成部分构成：1.控制系统：负责控制自动焊锡机的运行和参数设置。

2.运动系统：包括焊头的运动控制、焊锡丝的送丝控制等。

3.加热系统：用于加热焊头和焊锡丝，使其达到适当的焊接温度。

4.电源系统：提供所需的电力，保证设备正常运行。

2.2 工作原理自动焊锡机的工作原理主要包括以下几个步骤：1.参数设置：通过控制系统设置焊接参数，如温度、速度等。

2.运动控制：根据设定的参数，控制焊头的运动轨迹和焊锡丝的送丝速度。

3.加热操作：加热系统将焊头和焊锡丝加热至设定的焊接温度。

4.焊接操作：焊头接触焊接点，将熔化的焊锡丝喷到焊接点上，完成焊接。

5.焊后处理：待焊接完成后，自动焊锡机会自动切断焊锡丝，并进行相应的处理操作。

三、自动焊锡机操作步骤正确的操作步骤是确保自动焊锡机能够正常工作的关键。

下面将详细介绍自动焊锡机的操作步骤。

3.1 准备工作在操作自动焊锡机之前，需要做好以下准备工作：1.检查设备：检查自动焊锡机是否处于正常工作状态，如是否有异常声音或损坏部件等情况。

2.准备焊接材料：准备好焊接所需的焊锡丝、焊接点等材料。

3.参数设置：根据焊接需求，通过控制系统设置合适的焊接参数，如温度、速度等。

3.2 开机操作完成准备工作后，按照以下步骤进行开机操作：1.按下电源开关，打开自动焊锡机的电源。

2.检查显示屏：确认显示屏是否正常显示，是否有异常提示信息。

3.等待预热：自动焊锡机需要一定时间进行预热，等待预热完成。

3.3 参数调整在开机操作完成后，需要进行参数调整以适应实际的焊接需求。

具体操作步骤如下：1.设置温度：根据焊接要求，调整控制系统中的温度参数，确保焊接温度达到要求。

自动焊锡机工作原理
自动焊锡机是一种专业的焊接设备，它能够通过自动化的方式实现焊锡操作。

其工作原理主要包括以下几个方面：
1. 供锡系统：自动焊锡机会通过供锡系统提供熔化的焊锡供给焊接过程。

供锡系统通常包括一个锡丝卷盘和一个锡丝送进装置。

锡丝卷盘用于存放焊锡线，并通过送进装置将焊锡线送到焊接点。

2. 控制系统：自动焊锡机的控制系统起着至关重要的作用。

控制系统通过接受输入信号，可以根据设定的参数来控制整个焊接过程。

可以通过控制系统来调节焊接速度、焊锡温度、焊锡量等参数。

3. 焊锡头：焊锡头是自动焊锡机的主要部件之一，它用于将熔化的焊锡线涂布在焊接点上。

焊锡头通常包括一个加热部件和一个焊锡嘴。

加热部件用于加热焊锡线，使其熔化。

焊锡嘴用于将熔化的焊锡线喷出，并均匀涂布在焊接点上。

4. 传动系统：自动焊锡机的传动系统用于控制焊锡头的移动，以便将焊锡线涂布在正确的位置。

传动系统通常使用步进电机或伺服电机来驱动焊锡头。

5. 检测系统：自动焊锡机通常配备有一些检测系统，用于监测焊接过程中的焊接质量。

检测系统可以通过感应器或光学传感器来检测焊接点的位置、焊接温度、焊锡量等参数，并根据设定的标准进行反馈控制。

总的来说，自动焊锡机通过控制系统、供锡系统、焊锡头、传动系统和检测系统的协同工作，实现自动化焊锡操作。

它能够提高焊接效率、保持焊接质量的稳定性，并提供更高的工作精度和可靠性。

自动焊锡机操作指导书一、前言自动焊锡机是现代电子工业中常见的一种设备，其作用是在电子元件的引脚和 PCB 板之间焊接。

本操作指导书旨在为初学者提供一份详细的操作指南，帮助他们正确使用自动焊锡机。

二、设备介绍1. 设备结构自动焊锡机由以下几个部分组成：控制系统、加热系统、输送系统和夹紧系统。

2. 设备原理自动焊锡机的原理是通过控制系统对加热系统进行控制，使得加热头对焊点进行加热，同时通过输送系统将 PCB 板移动至合适的位置，再通过夹紧系统将电子元件固定在 PCB 板上，最后完成电子元件和 PCB 板之间的焊接。

三、操作步骤1. 开机准备（1）检查设备是否正常运转，并清洁设备表面；（2）确认加热头温度是否达到要求；（3）确认输送带是否正常运转；（4）确认夹紧装置是否正常运转。

2. 程序设置根据实际情况设置程序参数，包括加热头温度、输送速度等参数。

注意：程序设置应根据实际情况进行调整。

3. PCB 板安装将 PCB 板放置在输送带上，并确认位置是否正确。

注意：PCB 板应放置在输送带的中央位置，以免出现偏差。

4. 元件安装将电子元件放置在 PCB 板上，并通过夹紧装置固定。

注意：电子元件应放置在正确的位置，并且夹紧力度不应过大或过小。

5. 焊接操作启动设备，开始焊接。

注意：操作人员不得离开设备旁边，以免出现意外情况。

6. 检查焊点质量检查焊点是否均匀、完整，是否有短路或断路等问题。

如果发现问题，应及时停止设备并进行修理。

7. 关机操作完成焊接后，关闭设备并清理设备表面。

注意：清洁设备时应使用专用工具和清洁剂，以免损坏设备表面。

四、安全提示1. 操作人员应穿戴好防护用品，如手套、口罩等；2. 操作人员不得随意触摸加热头和输送带等部位；3. 在操作过程中，不得将手指或其他物品伸入设备内部；4. 设备故障时，应及时停机并进行修理；5. 操作人员应按照操作指导书的要求进行操作，不得随意更改操作流程或参数。

五、总结以上就是自动焊锡机的操作指导书。

自动焊锡机的工作原理
自动焊锡机的工作原理主要分为以下几个步骤：
1. 进料：将需要焊接的零件放入自动焊锡机的进料装置中。

2. 锡液供应：自动焊锡机会将锡丝或锡膏加热至熔化状态，并将熔化的锡液供给焊接头。

3. 定位：自动焊锡机通过传感器等装置精确定位焊接头的位置，确保焊接的准确性。

4. 上锡：焊接头进入合适的焊接位置后，自动焊锡机会将焊接头浸入熔化的锡液中，使焊接头覆盖上一层锡。

5. 参数调节：根据焊接的需要，自动焊锡机可以调节焊接温度、上锡速度、焊接时间等参数，以确保焊接的质量和稳定性。

6. 熔化焊接：一旦焊接头上有足够的锡液，则自动焊锡机会在焊接头和零件之间施加适当的压力，使锡液熔化并固化，以完成焊接过程。

7. 检测与质检：焊接完成后，自动焊锡机会通过传感器等装置对焊接质量进行检测，并根据设定的标准进行质量检验。

8. 出料：焊接完成的零件会从自动焊锡机的出料装置中取出，并进入后续的工艺流程。

总体来说，自动焊锡机通过控制锡液的供给和焊接参数的调节，将预先加热的焊接头与零件相连接，完成焊接过程。

同时，自动焊锡机具备自动定位、检测和质检的功能，提高了焊接的精度和质量。

自动焊锡机原理自动焊锡机是一种用于焊接电子元器件的自动化设备，它能够实现高效、精准的焊接操作，大大提高了生产效率和焊接质量。

其原理主要包括焊锡加热原理、焊锡供给原理和焊接控制原理。

首先，焊锡加热原理是自动焊锡机实现焊接的基础。

焊锡加热原理是利用电热器将焊锡加热至熔化温度，使其成为液态状态，从而实现焊接操作。

在自动焊锡机中，通常采用的加热方式有电热管加热和红外线加热两种。

电热管加热是通过电热管将电能转化为热能，直接加热焊锡，使其熔化；而红外线加热则是通过红外线辐射将焊锡加热至熔化温度。

这两种加热方式均能够快速、均匀地将焊锡加热至熔化温度，保证了焊接的质量和稳定性。

其次，焊锡供给原理是自动焊锡机实现连续焊接的关键。

焊锡供给原理是通过焊锡供给系统将熔化的焊锡输送至焊接位置，以满足焊接操作的需求。

在自动焊锡机中，通常采用的焊锡供给方式有针管式供锡和波峰式供锡两种。

针管式供锡是通过针管将熔化的焊锡输送至焊接位置，实现精准的焊接操作；而波峰式供锡则是利用波峰焊技术，将焊锡融化成波峰状，通过传送装置将焊锡输送至焊接位置。

这两种供锡方式能够确保焊锡的稳定供给，满足自动焊锡机连续焊接的需求。

最后，焊接控制原理是自动焊锡机实现精准焊接的关键。

焊接控制原理是通过焊接控制系统对焊接过程进行精准控制，包括焊锡加热温度、焊锡供给速度、焊接压力等参数的控制。

在自动焊锡机中，焊接控制系统通常采用的是PLC控制和PID控制两种方式。

PLC 控制是通过程序控制逻辑控制器对焊接过程进行精准控制，实现焊接参数的设定和调整；而PID控制则是通过比例、积分、微分三个参数对焊接过程进行精准调节，保证焊接质量和稳定性。

这两种控制方式能够实现自动焊锡机对焊接过程的精准控制，保证焊接质量和稳定性。

综上所述，自动焊锡机的原理包括焊锡加热原理、焊锡供给原理和焊接控制原理，通过这些原理的合理应用，自动焊锡机能够实现高效、精准的焊接操作，提高生产效率和焊接质量。

全自动焊锡机的特点和作用随着科技的不断进步和人类对高效生产的渴求，全自动化已经成为了现代工业生产的趋势和方向，而全自动焊锡机作为一种常见的自动化设备，也被广泛地应用于电子制造和加工行业中。

全自动焊锡机的特点自动化程度高全自动焊锡机采用先进的控制技术和机械电子一体化设计，能够实现从拆锡到换锡的全流程自动化，大大提高了生产效率和产品质量。

焊接质量稳定由于全自动焊锡机具有高精度、高稳定性等特点，能够快速准确地进行焊接操作，并保证焊接质量的稳定性和一致性。

省时省力相比人工焊接，全自动焊锡机能够实现24小时不间断的生产，大大缩短了生产周期和人力成本。

适用性广全自动焊锡机能够适用于不同规格和形状的焊接件，可以焊接普通电子元器件、SMT贴片元器件等多种元器件，满足了不同客户的需求。

全自动焊锡机的作用提高生产效率全自动焊锡机作为一种高效的生产工具，能够实现自动化、高效率、高质量的生产，提升生产效率和产品质量。

降低成本全自动焊锡机能够降低生产成本，节省人力成本、物料成本和生产周期等费用。

增强竞争力随着市场的变化和需求的更新，全自动焊锡机能够灵活应对多样化的订单需求，增强企业的市场竞争力。

国家战略需要近年来随着“中国制造2025”和“智能制造”等战略的出台，全自动焊锡机作为一种重要的自动化设备，也受到了中国政府的大力支持和鼓励。

结论全自动焊锡机作为一种高效、稳定、灵活、智能的自动化设备，不仅在电子制造和加工行业中得到广泛应用，而且在国家战略层面也受到了越来越多的重视和支持。

随着科技的发展和市场需求的不断更新，未来全自动焊锡机将会成为一个更加先进、更加高效的焊接工具，为企业的发展带来更多的机遇和巨大的潜力。

自动焊机自动焊机是一种用于焊接金属零件的高效设备。

它利用现代化的技术和自动化控制系统，能够在短时间内完成复杂的焊接任务，并提供高质量和稳定的焊接接头。

本文将介绍自动焊机的工作原理、应用领域以及优势。

自动焊机主要由焊接电源、焊接头、自动化控制系统和输送系统组成。

焊接电源负责提供所需的电力和电流，焊接头则是焊接接头的实际工具。

自动化控制系统能够监测和调整焊接参数，以确保焊接质量。

输送系统则用于将工件自动传送到焊接位置。

通过这些组件的协作，自动焊机可以实现高效、精确和重复的焊接操作。

自动焊机在各行各业都有广泛的应用。

在汽车制造业中，自动焊机被用于焊接车身零部件，如车门、车顶和车底。

它的高速和高精度能够保证焊接接头的牢固性和密封性。

在航空航天领域，自动焊机被用于焊接飞机和火箭的结构部件，以确保航空器的安全和稳定。

在建筑业中，自动焊机可以用于焊接钢结构，如桥梁和建筑物的支撑结构。

在制造和加工领域，自动焊机能够提高生产效率和产品质量，减少劳动力成本。

与传统手工焊接相比，自动焊机具有许多优势。

首先，自动焊机能够提高工作效率。

由于其自动化和高速操作，自动焊机可以在短时间内完成大量的焊接任务，比手工焊接要快得多。

其次，自动焊机可以提供更高的焊接质量和稳定性。

通过自动化控制系统的监测和调整，自动焊机可以准确地控制焊接参数，避免焊接缺陷和质量问题。

此外，自动焊机还可以减少劳动力需求。

传统手工焊接需要熟练的焊工操作，而自动焊机只需要少量的人员来监控和维护设备。

然而，自动焊机也存在一些挑战和限制。

首先是成本问题。

自动焊机的设备和安装成本较高，对于一些中小型企业来说可能不具备购买条件。

其次是技术要求。

自动焊机需要技术熟练的人员进行操作和维护。

对于一些没有相关经验的企业来说，可能需要培训人员或外部专业技术支持。

最后是适用范围。

由于自动焊机主要应用于焊接金属材料，对于一些非金属材料的焊接需求，自动焊机并不适用。

总结来说，自动焊机是一种高效、稳定和可靠的焊接设备，广泛应用于各个领域。

自动焊锡机的基本焊锡原理
1.焊锡材料准备：自动焊锡机通常使用有芯焊丝作为焊锡材料，焊丝
中心为焊剂，可以在焊接过程中提高焊接质量。

焊丝经过传送系统送入焊
接头部。

2.焊接头部结构：焊接头部通常由加热元件、焊咀和压力机构组成。

加热元件可以通过电流加热，使焊咀达到焊锡材料的熔点。

压力机构用于
控制焊接头部的压力，确保焊接质量。

3.焊接过程控制：自动焊锡机通过一种控制系统来控制焊接过程。

该
系统可以设置焊接温度、时间和压力等参数，以确保焊接的质量和稳定性。

控制系统可以根据焊接头部和焊接材料的特性进行调整。

4.焊接操作流程：焊接操作通常包括焊锡前的定位和对准、加热、焊
接和冷却等步骤。

焊接头部先进行定位和对准，然后加热至焊锡材料的熔点，焊锡材料通过焊接头部进行加热和熔化，形成焊点。

最后，焊接头部
迅速冷却，使焊点固化。

5.焊接质量检测：自动焊锡机通常配备了焊接质量检测系统，用于检
测焊点的质量。

检测系统可以使用视觉识别技术或传感器来检测焊接点的
形状、大小和质量等参数。

通过检测系统的反馈，可以实时调整焊接过程，确保焊接质量。
