自 动 焊 锡 机 操 作 手 册

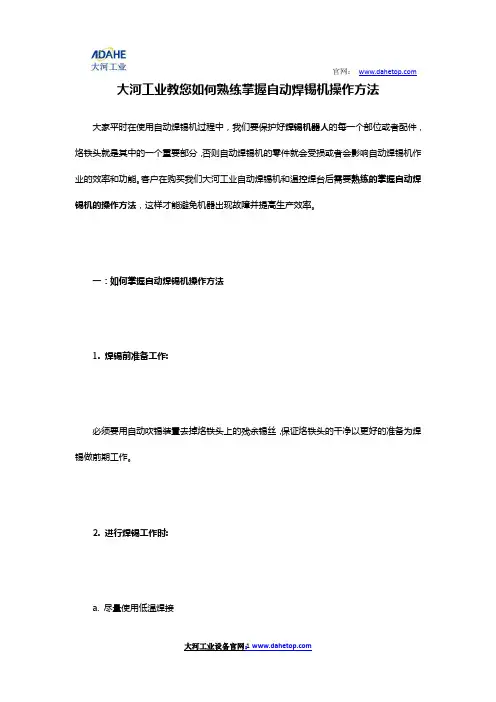

大河工业教您如何熟练掌握自动焊锡机操作方法大家平时在使用自动焊锡机过程中，我们要保护好焊锡机器人的每一个部位或者配件，烙铁头就是其中的一个重要部分，否则自动焊锡机的零件就会受损或者会影响自动焊锡机作业的效率和功能。

客户在购买我们大河工业自动焊锡机和温控焊台后需要熟练的掌握自动焊锡机的操作方法，这样才能避免机器出现故障并提高生产效率。

一：如何掌握自动焊锡机操作方法1. 焊锡前准备工作:必须要用自动吹锡装置去掉烙铁头上的残余锡丝，保证烙铁头的干净以更好的准备为焊锡做前期工作。

2. 进行焊锡工作时:a. 尽量使用低温焊接高温会使烙铁头加速氧化，降低烙铁头的寿命。

如果自动焊锡机烙铁头温度超过450℃时，它的氧化速度大概是是380℃时的两倍。

b. 不要施压过大在使用自动焊锡机时，不要施压过大，否则会使烙铁头受损至变形。

c. 经常给烙铁头上锡这样可以降低烙铁头的氧化机会，使烙铁头变得更耐用。

使用完后，应等待烙铁头温度稍稍降低后才可加上新锡，这样做能使镀锡层具有更好的防氧化效果。

d. 及时清理烙铁头氧化物自动焊锡机烙铁头上有黑色氧化物，烙铁头就可能会不上锡，此时必须立即进行清理。

e. 选用活性低的助焊剂活动性高或腐蚀性强的助焊剂在受热时会加速腐蚀烙铁头，所以应选用腐蚀性较低的助焊剂。

f. 选用合适的烙铁头烙铁头尺寸和形状要适当，合适的洛铁头可以增加工作效率以及烙铁头的耐用程度。

温控焊台3. 焊锡工作完成后:清洁烙铁头，加上一层新锡作保护。

如果使用非控温焊铁，应先切断电源，等烙铁头温度稍稍降低后才可上锡。

大河工业温馨提示：关于如何掌握自动焊锡机操作方法就分享到这里了，使用自动焊锡机时不能忽视这些步骤，在某种程度上说，如果不懂操作自动焊锡机也是会有危险的，在操作之前先了解下如何防护焊锡机操作人员的触电安全。

希望这篇自动焊锡机如何简单的操作注意事项更好的帮助您。

大河工业地址：深圳市宝安区松岗街道学生工业园路7号2栋大河工业官网：。

GSD-WD300C无铅波峰焊锡机说明书A1版目录一、整机结构简介 (2)二、主要技术指标 (3)三、安装调整与试车 (4)四、操作系统 (7)五、喷雾系统 (11)六、预热器 (17)七、锡炉 (18)八、操作及安全守则 (22)九、维护保养 (23)十、焊接过程部分技术问题及对策 (24)十一、附录 (26)一、整机结构简介GSD-WD300C无铅波峰焊锡机说明书A1版GSD-WD300C无铅波峰焊锡机说明书A1版二、主要技术指标项目规格型号控制方式电脑＋PLC运输马达1P AC220V，60W运输速度200-1500mm/min基板尺寸30-300mm(w)助焊剂容量6L预加热区1100mm三段PID独立控制，600w*24PCS室温--250℃锡炉加热 1.2KW*9PCS室温---300℃锡炉容量240KG波峰马达3P AC220V,0.18KW*2PCS洗爪泵1P AC220V 6W运输方向L→R (R→L可选)焊接角度3—6 º助焊剂气压3—5BAR电源AC380V 50HZ6KW/21KW正常运行功率/总功率外形尺寸3300(L)*1200(W)*1650(H)机身尺寸2700(L)*1200(W)*1650(H)净重900KGGSD-WD300C无铅波峰焊锡机说明书A1版三、安装调试与试车3.1机器定位安装A、机器放置在指定地点后，要降下脚杯，并对整机机架打水平，使机器4个角处于水平位置。

B、用水平尺检查运输导轨及锡炉，使其处于水平位置，升降运输导轨并将导轨角度调到4°，上升锡炉使喷嘴离链爪约10MM。

传送角度的调整：焊锡的角度因线路板的不同设计与焊点的不同要求来进行调节，通常的焊锡角度约4°左右，如因焊点的质量及要求未能达到时，可在4°-6°之间进行任意调节，转动调节角度手轮，通过链轮、链条带动两根垂直丝杆作同步转动、升降。

（注意：如调整角度需增大时，必须先将锡炉调低，以免输送爪顶压而受损。

LOGO标志名称焊接作业指导书在此输入你的公司名称20XX年X月X日焊接作业指导书篇一:电子焊接作业指导书目的:使焊点光滑饱满，产品性能稳定、可靠，符合客户的要求。

适用范围:SMT 人员、手工焊接及检验人员。

内容:一. 印刷锡膏:1. 首先将网板固定在丝印台上，取一块光板调整网板的漏锡孔，使各个焊盘完全显露出来，让焊盘和网板的漏孔完全吻合，其偏移范围不能超过±0.2mm。

另外一定要注意网板的平整度，因为网板的翘曲直接影响锡膏的厚度、图形的完整。

2. 锡膏的选用应使用免清洗型(TUMARA)锡膏，具体锡膏的保存及使用规范请参考《印刷锡膏工艺》，此类锡膏的粒度一般在25-35um，四号粉颗粒，印刷出来不会有坍塌，支撑度高，回流前持续时间长。

3. 进行首块印刷时，丝印机的速度不要太快，用力要均匀，刮力的角度45°为宜。

首块印出后，一定要严格检查所有的焊盘以及锡膏图形，是否有漏印、图形偏移、图形不完整、锡膏厚度不均匀等现象。

发现缺陷后立即纠正过来，再印刷第二块直至调整符合要求为止。

二.自动贴片:1.要求各装配位号元器件的类型、型号、标称值和极性等特征标记要符合产品的装配图和物料清单要求，不能贴错位置和用错料。

2.贴片机的压力要适当，贴片压力过小，元器件焊端或引脚浮在锡膏表面，锡膏粘不住元器件，在传递和回流焊时容易产生位置移动，另外由于Z 轴高度过高，贴片时组件从高处扔下，会造成贴片位置偏移。

贴片压力过大，锡膏挤出量过多，容易造成锡膏粘连，回流焊时容易产生桥接，同时也会由于滑动造成贴片位置偏移，严重时还会损坏元器件。

贴装好的元器件要完好无损。

3.贴装元器件焊端或引脚不小于1/2 厚度要浸入焊膏。

对于一般元器件贴片时的锡膏挤出量(长度)应小于0.2mm，对于窄间距元器件贴片时的锡膏挤出量(长度)应小于0.1mm。

4.元器件的端头或引脚均和焊盘图形对齐、居中。

由于回流焊时有自定位效应，因此元器件贴装位置允许有一定的偏差。

自动焊锡机使用操作手册操作前请仔细阅读本操作手册（以免因操作失误给机器与个人带来的损害）警告●本机器所使用的电源电压为220V,50~60Hz ,触摸电源会产生致命事故●本机器应放置在室内使用。

●由于存在烫伤的危险，所以更换烙铁头或调机时，应关闭加温电源，待其冷却至室温，再更换烙铁头或调机。

●高温危险，切勿触及烙铁头与附近的金属部份。

●切勿以敲击烙铁头方式来清除焊接残余，此举可能严重震损发热芯与降低定位精度。

●焊接时烙铁头冒烟，工场应有良好的通风设施。

●使用烙铁时，不可作任何可能伤害身体或损坏物体的妄动。

本机器为全自动焊锡机，焊接简单容易。

结合人机界面触摸操作显示屏更使的操作简单；采用气动代替手工速度快且安全可靠。

夹具配有强力磁铁可使得定位准确且可靠；送锡丝采用步进电机驱动，出锡精确且可灵活控制。

送锡速度、时间、回锡量均可调节，工作效率显著提高。

组合结构优化，无须另配焊台，铬铁头更换快捷方便，所配烙铁发热体为日本进口陶瓷发热体，升温快且稳定，安全可靠。

1.规格：发热体工作电压24V烙铁温度200℃～480℃温度稳定±2℃烙铁头漏电压 <2mV对地电阻 <2Ω电机步进电机/直流变速电机出锡速度约2.7mm/s～27mm/s(36º/s~360º/S)出锡量0～150mm锡线直径0.5、0.6、0.8、1.0、1.2、1.4、1.6（mm）2.特点：✧烙铁发热体采用日本进口陶瓷发热体，RTD传感器控温，升温速度极快且温度稳定，加热电压24V。

✧防静电设计，能避免敏感电子零件因静电而受损坏。

✧全自动与手动送锡模式可供选择。

4. 烙铁头的使用与保养；a;选择适当的温度，过高的温度会减弱烙铁头的功能、加快其氧化，相对缩短使用寿命。

在能够工作的情况下，尽量使用较低的温度，较低的温度也可以充分焊接，且可分保护对于温度敏感之元件。

一般建议使用温度350~380度。

1.5mm以下小焊点350~360度，2.5mm以上大焊点370~380度B;烙铁头第一次使用时，务必先将烙铁头温度调至220度，让烙铁头的上锡部位充分吃锡，最好是浸泡在锡堆里5分钟，然后在清洁海绵上擦拭干净，并把烙铁温度再次调至300度，重复上述程序，最后把烙铁温度调至所需使用温度进行使用。

自动焊锡机简介和使用说明书一、自动焊锡机功能简介1. 用于焊接各类电子元件和线材，具有点焊和拖焊功能。

2. 海量存储，满足所有需求，可存储9999个型号，每个型号可以设定999步。

3. 具有4轴位置移动加1轴自动出锡功能。

4. 密码保护功能，确保系统和型号参数安全可靠。

5. 单步和试步功能方便用于调机测试。

6. 校准功能用于不同机器的参数复制后的位置校准。

7. 具有中文和英文版本供客户选择。

8. 具有多种灵活的型号调试和编辑方法。

9. 自动清洗焊头功能。

10. 可根据客户需要定制功能。

二、应用范围焊锡机器人应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程，特别适用于混装电路板、热敏感元器件、SMT后段工序中敏感器件的焊接。

焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。

三、硬件安装要求1. 外接220V/50Hz市制交流电。

2. 确保机箱外接地线，以确保机器稳定运行和保护PCB版。

3. 清洗功能需要配置压缩气体。

四、软件配置1. 系统参数设置注意：进入系统参数设置前需要输入系统密码；系统参数修改后请按复位按键2. 型号参数设置4. 厂家参数设置五、操作例子1. 系统参数设置在主界面点击”系统参数设置”按键。

屏幕显示虚拟键盘要求输入系统密码。

输入正确后进入系统参数设置界面。

查看并确认需要修改系统参数后，点击参数数字框。

点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。

修改完毕保存并退出虚拟键盘。

修改完成所有参数后，按”保存”按键将参数存入U盘。

最后按”复位”按键应用系统参数(注意：没有执行该步骤会造成系统混乱或损坏电机)。

2. 型号参数设置在主界面点击”型号参数设置”按键。

屏幕显示虚拟键盘要求输入型号密码。

输入正确后进入型号参数设置界面。

通过遥控器控制XYZR各轴移动到合适的坐标位置定位结束后，按”存XX坐标”保存各点坐标点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。

全自动焊锡机操作规程
1、安全事项
（1）使用前要先安装设备，电压必须符合安全规定；
（2）检查机器的电源线、连接线、静电棒等是否损坏，有无漏电现象；
（3）使用前，要检查设备外表的有无拆开过的痕迹，以确定设备未经拆动；
（4）调整焊锡机的焊接电压前，首先要检查机器是否有故障，要避免端子引起的火花冲击；
（5）定期检查焊锡机的各种部件，尤其是热料的焊锡和金属的机械结构；
（6）维护时，要检查锡料、金属机械结构等，确保工作的安全性。

2、操作步骤
（1）先检查电源，然后将设备放置在平稳的地面上，连接上电源；
（2）拆开锡料包装，然后放置在装有锡料的盒子中；
（3）将锡料装到焊锡机中；
（4）调节焊锡机参数，包括焊接电压、温度、焊接频率等；
（5）操作前，点击“开始”按钮，焊锡机开始工作；
（6）操作员在安全范围内，使用手动操作手柄，将焊接件布置到右端的焊接台上；
（7）焊锡机中的焊料将定位到所需焊接位置；
（8）焊接时必须采用双方向焊接，以确保焊点的质量；（9）焊接完成后，操作员可以控制焊锡机进入下一次焊接；。

页码 1 / 13 1.0目的：1.1制定焊接作业指导书,以此确定、维持和保证产品的品质。

1.2作为生产焊锡员工指导性培训教材,提升焊锡操作技能,保证焊接工艺品质稳定。

2.0适用范围：本作业指导书适用于公司生产部焊接各类产品用。

3.0职责权限：3.1工程部：负责焊锡技术标准的制订完善,确认焊锡技术标准的实施。

3.2品质部：依焊锡技术标准检查,完成相关焊锡技术检验标准并进行产线监督。

3.3生产部：依焊锡技术标准作业,完成相关焊锡管理、培训,建立培训体系；负责相关设备的管理、维护。

4.0设备和工具：4.1烙铁：锡丝加温。

4.2锡丝：焊接介体。

4.3海绵：清洗烙铁头。

4.4助焊剂：溶解氧化物或污物。

4.5剪刀：修剪锡丝或镀锡芯线。

4.6烙铁温度检测仪：检测烙铁温度。

4.7放大镜：对30AWG以上芯线焊点或PCB IC锡点进行锡点检验。

5.0安全防范：5.1手与烙铁头保持一定距离,作业时需戴手指套,以免手指被烫伤或掐伤芯线。

5.2禁止将易燃/易爆物品靠近烙铁，避免爆炸或燃烧伤人。

5.3在维修机台或更换烙铁尖时需关闭电源,拔出电源插头。

5.4烙铁开启后，手不可以直接接触烙铁，防止烫伤。

5.5烙铁下方须有抽烟管，每次使用时需开启抽风机进行排烟。

员工作业须戴口罩,防止吸入锡烟。

6.0焊锡知识6.1焊接之方式:焊接的方式有：点焊、勾焊、环焊，目前我司较常用的为点焊和环焊。

页码 2 / 136.2连接器焊接形状分类：杯口型（如USB2.0 U型脚）、平面型（如PCB 平口焊盘，USB3.0平口焊盘）、引脚型（如 LED 引脚.M12 M8系列产品引脚）、穿孔型（如PCB插孔焊接以及机板端子焊接）。

6.3焊点的形成条件：7.5.1被焊材料应具有良好的可焊性；7.5.2被焊金属材料表面要清洁；7.5.3焊接要有适当的温度；7.5.4锡丝的成分与性能适应焊接要求。

6.4锡丝材质分类：主要有Sn-Cu（铜锡丝）、Sn-Ag（银锡丝）、Sn-Ag-Cu （银铜锡丝）三种最常见合金，公司最常用锡丝为Sn-Cu（0.8MM、1.0MM、1.5MM）,以下以Sn-Cu锡丝规格说明：例如﹕Sn99.3，Cu0.7 1.0φ，flux2.0%，RoHS举例说明：Sn 99.3－－－锡成份99.3%Cu 0.7－－－铜成份0.7%1.0φ－－－锡丝直径1.0mmflux2.0%－－－助焊剂比例2.0%RoHS－－－锡丝符合环保要求6.5烙铁介绍：烙铁是提供温度的工具，温度的大小和稳定是焊接品质的先决条件，所以选择好烙铁尤其重要，目前市场有多种功率和种类的烙铁，其调节温度的范畴和稳定性各不相同，目前本公司主要使用的烙铁为恒温烙铁和手拿烙铁。

五轴智能焊锡机控制系统QZ-SMC1305（手持盒版）V7说明书深圳市瑞德鑫自动化有限公司目录1.产品介绍 (2)1.1产品概述 (2)1.2功能简介 (3)1.3功能特性 (3)1.4产品列表 (4)2.接线说明图 (5)2.1 控制系统按线示意图 (5)2.2 安装尺寸.......................................................................................................... .. (6)3.按键说明 (7)3.1手持盒按键图 (7)3.2手持盒按键说明 (8)4.手持盒操作说明 (10)4.1开机画面介绍 (10)4.2主菜单功能介绍 (12)4.3新增功能操作 (16)4.4删除指令操作 (19)4.5复制指令操作 (19)4.6阵列复制操作 (19)4.7偏移操作 (20)4.8批量修改 (20)4.9类型批量修改 (20)4.10插入指令 (21)4.11系统 (21)4.12执行方式操作 (22)4.13复位方式操作 (23)4.14产量设定 (23)4.15默认参数 (24)4.16停机位置 (25)4.17焊接工艺 (25)4.18清洗功能 (25)4.19空移速度 (26)4.20对位操作 (26)4.21MARK点对位操作 (26)5.注意事项 (27)5.1装机事项 (27)5.2常见问题说明与故障排除 (37)1.产品介绍1.1产品概述QZ-SMC1305是由本公司专业数控团队为焊锡机行业量身定做的低成本、高浓缩、高集成度的智能焊锡机控制系统。

完善的焊锡工艺设置，满足不同的加工需求，广泛应用在多轴全自动焬锡机领域。

1.2功能简介1、显示屏采用320*240高分辨率彩屏、全中文操作界面，易学易用。

2、完善的焊锡工艺设置，具有点焊与拖焊等焊接；供锡速度可根据工作速度自动调整。

QUICK205Lead Free Soldering Station大型智能无铅电焊台高周波发热极速回温操作手册感谢您购买我们的无铅电焊台，本产品是专为无铅焊接而设计的，使用前请仔细阅读本说明书，阅读后请妥为保管，以便日后查阅。

目录注意事项………………………………………………………………………部件名称………………………………………………………………………装置和使用电焊台……………………………………………………………参数……………………………………………………………………………休眠……………………………………………………………………………选择合适的烙铁头来适应焊接要求…………………………………………校准烙铁温度…………………………………………………………………烙铁头的使用…………………………………………………………………烙铁头的保养…………………………………………………………………错误标记………………………………………………………………………排除故障指南…………………………………………………………………如何检查发热器及传感器元件………………………………………………更换保险丝……………………………………………………………………规格……………………………………………………………………………烙铁头…………………………………………………………………………注意事项△!警告本使用说明书之“警告”和“注意”的定义如下：△!警告：滥用可能导致使用者死亡或重伤△!注意：滥用可能导致使用者受伤或对涉及物体造成实质破坏。

△!注意部件名称清洁海绵组装电线烙铁插座烙铁架底座装置和使用电焊台A. 烙铁架△!注意：海绵是可挤压物体，水湿则涨大。

使用海绵时，先湿水再挤干。

否则会损坏烙铁头。

2*B.连接△!注意：进行连接或拆开焊台时，切记要关掉电源，以免损坏电焊台。

1．将组装电线连接焊台插座2．将烙铁置放于烙铁架3．将插头插入电源插座。
