全自动焊锡机设备操作规程一、安全操作须知1.操作人员应经过专业培训并持有相应的操作证件。
2.操作人员在操作前应检查设备是否正常运行，如有异常情况应及时上报维修人员。
3.操作人员应正确佩戴个人防护装备，如手套、护目镜等。
4.禁止未经授权的人员操作设备。
5.操作人员应在操作过程中保持专注，切勿分心进行其他活动。
6.禁止在设备运行期间触摸任何运动部件。
7.操作人员应熟悉焊锡机设备的紧急停机按钮的位置和使用方法。
8.禁止将易燃物品放置在设备附近。
9.操作完毕后，应将设备切换至安全模式。
二、设备操作流程1.打开设备电源，待设备启动完成后，按下设备复位按钮。
2.根据焊接任务需求，调整焊锡机的参数，包括预热温度、焊接时间等。
3.将待焊接的工件放置在焊锡机夹持装置上，确保工件稳固。
4.按下设备启动按钮，设备开始进行自动焊接。
5.在操作过程中，操作人员应观察设备运行状况，如发现异常情况应立即停机并上报维修人员。
6.焊接完成后，将焊接工件从夹持装置上取下，并进行目视检查。
7.关闭设备电源，并进行设备的清洁和维护。
三、设备维护与保养1.定期检查设备的电源线、接线端子是否松动或损坏，如发现问题应及时修复或更换。
2.定期清理设备内部的焊锡残留物，保持设备的清洁。
3.定期涂抹设备传动部件上适量的润滑剂，确保设备的正常运转。
4.定期检查焊锡机的加热元件是否正常工作，如发现问题应及时更换。
5.注意焊锡机的使用环境，避免恶劣的工作环境对设备造成损害。
6.定期对设备进行标定和校准，确保焊接质量的稳定性。
7.若设备长时间不使用，应将设备电源断开。
四、常见故障排除1.设备启动后无反应：检查电源是否正常连接，检查设备主控电路板是否受损。
2.焊锡质量不稳定：检查焊锡机参数设置是否正确，检查加热元件是否工作正常。
3.焊锡不粘附：检查焊锡供给系统是否正常运行，检查焊锡的质量。
4.设备出现异常噪音：检查设备传动部件是否松动，检查润滑剂是否充足。
自动焊锡机使用操作手册操作前请仔细阅读本操作手册（以免因操作失误给机器与个人带来的损害）警告本机器所使用的电源电压为220V,50~60Hz ,触摸电源会产生致命事故本机器应放置在室内使用。
由于存在烫伤的危险，所以更换烙铁头或调机时，应关闭加温电源，待其冷却至室温，再更换烙铁头或调机。
高温危险，切勿触及烙铁头与附近的金属部份。
切勿以敲击烙铁头方式来清除焊接残余，此举可能严重震损发热芯与降低定位精度。
焊接时烙铁头冒烟，工场应有良好的通风设施。
使用烙铁时，不可作任何可能伤害身体或损坏物体的妄动。
一、概述本机器为全自动焊锡机，焊接简单容易。
结合人机界面触摸操作显示屏更使的操作简单；采用气动代替手工速度快且安全可靠。
夹具配有强力磁铁可使得定位准确且可靠；送锡丝采用步进电机驱动，出锡精确且可灵活控制。
送锡速度、时间、回锡量均可调节，工作效率显著提高。
组合结构优化，无须另配焊台，铬铁头更换快捷方便，所配烙铁发热体为日本进口陶瓷发热体，升温快且稳定，安全可靠。
二单套焊台与发热体1.规格：发热体工作电压 24V烙铁温度 200℃～480℃温度稳定±2℃烙铁头漏电压 <2mV对地电阻 <2Ω电机步进电机/直流变速电机出锡速度约2.7mm/s～27mm/s(36º/s~360º/S)出锡量 0～150mm锡线直径、、、、、、（mm）2.特点：烙铁发热体采用日本进口陶瓷发热体，RTD传感器控温，升温速度极快且温度稳定，加热电压24V。
防静电设计，能避免敏感电子零件因静电而受损坏。
全自动与手动送锡模式可供选择。
4. 烙铁头的使用与保养；a;选择适当的温度，过高的温度会减弱烙铁头的功能、加快其氧化，相对缩短使用寿命。
在能够工作的情况下，尽量使用较低的温度，较低的温度也可以充分焊接，且可分保护对于温度敏感之元件。
一般建议使用温度350~380度。
1.5mm以下小焊点350~360度，2.5mm以上大焊点370~380度B;烙铁头第一次使用时，务必先将烙铁头温度调至220度，让烙铁头的上锡部位充分吃锡，最好是浸泡在锡堆里5分钟，然后在清洁海绵上擦拭干净，并把烙铁温度再次调至300度，重复上述程序，最后把烙铁温度调至所需使用温度进行使用。

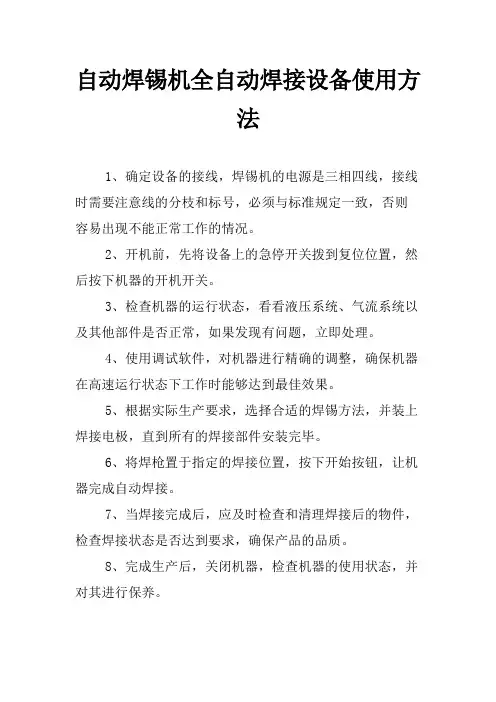

自动焊锡机全自动焊接设备使用方
法
1、确定设备的接线，焊锡机的电源是三相四线，接线时需要注意线的分枝和标号，必须与标准规定一致，否则容易出现不能正常工作的情况。
2、开机前，先将设备上的急停开关拨到复位位置，然后按下机器的开机开关。
3、检查机器的运行状态，看看液压系统、气流系统以及其他部件是否正常，如果发现有问题，立即处理。
4、使用调试软件，对机器进行精确的调整，确保机器在高速运行状态下工作时能够达到最佳效果。
5、根据实际生产要求，选择合适的焊锡方法，并装上焊接电极，直到所有的焊接部件安装完毕。
6、将焊枪置于指定的焊接位置，按下开始按钮，让机器完成自动焊接。
7、当焊接完成后，应及时检查和清理焊接后的物件，检查焊接状态是否达到要求，确保产品的品质。
8、完成生产后，关闭机器，检查机器的使用状态，并对其进行保养。
全自动焊锡机控制系统用户手册版权说明本手册未经本公司书面许可，任何人或组织不得翻印、翻译和抄袭。
本手册中的信息资料仅供参考。
由于改进设计和功能等原因，本公司保留对本资料的最终解释权，内容如有更改，恕不另行通知。
调试设备要注意安全！用户必须在设备中设计有效的安全保护装置，否则所造成的损失，本公司没有义务或责任负责。
目录系统概述 (3)一．欢迎界面 (3)二．主界面 (3)三．手动操作 (8)四．I/O调测 (9)五．参数设置 (10)5.1速度设置 (11)5.2限位设置 (12)5.3零点设置 (13)5.4其它设置 (13)5.5当量设置 (15)5.6密码设置 (15)5.7复位设置 (16)5.8工艺设置 (17)六．档案管理 (18)七．档案编程 (21)7.1空移 (23)7.2点焊 (23)7.3侧焊 (25)7.4焊接起点 (26)7.5拖焊 (27)7.6等待输入 (28)7.7输出 (28)7.8暂停 (29)7.7延时 (30)7.8旋转定位 (31)7.9循环 (32)7.10条件跳转 (34)7.11输出等待 (35)7.13矩阵 (36)7.14档案调用 (37)7.15程序结束 (37)八．报警 (38)九．调机指引 (42)步骤 (42)系统概述本系统适用于各类焊锡机，具有自动送锡功能，可扩展至双工位。
一．欢迎界面见图1.1。
触摸该界面可以进入主界面。
图1.1二．主界面进入到系统主界面，见图2.1。
主界面用于自动加工时的界面显示以及待机模式下档案操作和设备调试。
图2.11，格式为：当前档案号/总档案数，当前档案号表示正在执行的档案，总档案数表示系统中存在的总档案个数。
当前档案号可以直接输入选择档案。
2，档案名称对应当前档案号，选择当前档案号后，档案名称将自动更新显示。
3，格式为：当前步序/总步序数，当前步序为当前档案正在执行或将要执行的步序，总步序数为当前档案总的步序数。
全自动焊锡机操作规程
1、安全事项
（1）使用前要先安装设备，电压必须符合安全规定；
（2）检查机器的电源线、连接线、静电棒等是否损坏，有无漏电现象；
（3）使用前，要检查设备外表的有无拆开过的痕迹，以确定设备未经拆动；
（4）调整焊锡机的焊接电压前，首先要检查机器是否有故障，要避免端子引起的火花冲击；
（5）定期检查焊锡机的各种部件，尤其是热料的焊锡和金属的机械结构；
（6）维护时，要检查锡料、金属机械结构等，确保工作的安全性。
2、操作步骤
（1）先检查电源，然后将设备放置在平稳的地面上，连接上电源；
（2）拆开锡料包装，然后放置在装有锡料的盒子中；
（3）将锡料装到焊锡机中；
（4）调节焊锡机参数，包括焊接电压、温度、焊接频率等；
（5）操作前，点击“开始”按钮，焊锡机开始工作；
（6）操作员在安全范围内，使用手动操作手柄，将焊接件布置到右端的焊接台上；
（7）焊锡机中的焊料将定位到所需焊接位置；
（8）焊接时必须采用双方向焊接，以确保焊点的质量；（9）焊接完成后，操作员可以控制焊锡机进入下一次焊接；。
自动焊锡机简介和使用说明书一、自动焊锡机功能简介1. 用于焊接各类电子元件和线材，具有点焊和拖焊功能。
2. 海量存储，满足所有需求，可存储9999个型号，每个型号可以设定999步。
3. 具有4轴位置移动加1轴自动出锡功能。
4. 密码保护功能，确保系统和型号参数安全可靠。
5. 单步和试步功能方便用于调机测试。
6. 校准功能用于不同机器的参数复制后的位置校准。
7. 具有中文和英文版本供客户选择。
8. 具有多种灵活的型号调试和编辑方法。
9. 自动清洗焊头功能。
10. 可根据客户需要定制功能。
二、应用范围焊锡机器人应用于电子制造业，主要针对回流焊、波峰焊等生产设备很难达到的工艺制程，特别适用于混装电路板、热敏感元器件、SMT后段工序中敏感器件的焊接。
焊锡机器人代替人工焊接，提高工作效率，改善焊接质量。
三、硬件安装要求1. 外接220V/50Hz市制交流电。
2. 确保机箱外接地线，以确保机器稳定运行和保护PCB版。
3. 清洗功能需要配置压缩气体。
四、软件配置1. 系统参数设置注意：进入系统参数设置前需要输入系统密码；系统参数修改后请按复位按键2. 型号参数设置4. 厂家参数设置五、操作例子1. 系统参数设置在主界面点击”系统参数设置”按键。
屏幕显示虚拟键盘要求输入系统密码。
输入正确后进入系统参数设置界面。
查看并确认需要修改系统参数后，点击参数数字框。
点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。
修改完毕保存并退出虚拟键盘。
修改完成所有参数后，按”保存”按键将参数存入U盘。
最后按”复位”按键应用系统参数(注意：没有执行该步骤会造成系统混乱或损坏电机)。
2. 型号参数设置在主界面点击”型号参数设置”按键。
屏幕显示虚拟键盘要求输入型号密码。
输入正确后进入型号参数设置界面。
通过遥控器控制XYZR各轴移动到合适的坐标位置定位结束后，按”存XX坐标”保存各点坐标点击参数数字框后，系统显示虚拟键盘和需要设置的参数值。
自动焊锡机使用操作手册操作前请仔细阅读本操作手册（以免因操作失误给机器与个人带来的损害）警告本机器所使用的电源电压为220V,50~60Hz ,触摸电源会产生致命事故本机器应放置在室内使用。
由于存在烫伤的危险，所以更换烙铁头或调机时，应关闭加温电源，待其冷却至室温，再更换烙铁头或调机。
高温危险，切勿触及烙铁头与附近的金属部份。
切勿以敲击烙铁头方式来清除焊接残余，此举可能严重震损发热芯与降低定位精度。
焊接时烙铁头冒烟，工场应有良好的通风设施。
使用烙铁时，不可作任何可能伤害身体或损坏物体的妄动。
一、概述本机器为全自动焊锡机，焊接简单容易。
结合人机界面触摸操作显示屏更使的操作简单；采用气动代替手工速度快且安全可靠。
夹具配有强力磁铁可使得定位准确且可靠；送锡丝采用步进电机驱动，出锡精确且可灵活控制。
送锡速度、时间、回锡量均可调节，工作效率显著提高。
组合结构优化，无须另配焊台，铬铁头更换快捷方便，所配烙铁发热体为日本进口陶瓷发热体，升温快且稳定，安全可靠。
二单套焊台与发热体1.规格：发热体工作电压 24V烙铁温度 200℃～480℃温度稳定±2℃烙铁头漏电压 <2mV对地电阻 <2Ω电机步进电机/直流变速电机出锡速度约2.7mm/s～27mm/s(36º/s~360º/S)出锡量 0～150mm锡线直径、、、、、、（mm）2.特点：烙铁发热体采用日本进口陶瓷发热体，RTD传感器控温，升温速度极快且温度稳定，加热电压24V。
防静电设计，能避免敏感电子零件因静电而受损坏。
全自动与手动送锡模式可供选择。
4. 烙铁头的使用与保养；a;选择适当的温度，过高的温度会减弱烙铁头的功能、加快其氧化，相对缩短使用寿命。
在能够工作的情况下，尽量使用较低的温度，较低的温度也可以充分焊接，且可分保护对于温度敏感之元件。
一般建议使用温度350~380度。
1.5mm以下小焊点350~360度，2.5mm以上大焊点370~380度B;烙铁头第一次使用时，务必先将烙铁头温度调至220度，让烙铁头的上锡部位充分吃锡，最好是浸泡在锡堆里5分钟，然后在清洁海绵上擦拭干净，并把烙铁温度再次调至300度，重复上述程序，最后把烙铁温度调至所需使用温度进行使用。
自动焊锡机操作规程
《自动焊锡机操作规程》
一、前言
自动焊锡机是一种用于电子元件焊接的设备，能够提高焊接效率、减少人工操作的劳动强度。
为了保证自动焊锡机的正常运行和操作人员的安全，制定本规程。
二、操作流程
1. 打开电源开关，确认设备正常工作。
2. 调整焊锡温度和速度，根据焊接材料和要求进行设置。
3. 安装好焊接工件，确保工件固定并且与焊接头接触良好。
4. 按下启动按钮，开始自动焊接。
5. 注意观察焊接过程中的工件情况，确保焊接质量。
6. 焊接完成后，关闭设备电源，清理焊锡残渣和杂物。
三、安全注意事项
1. 操作人员必须穿戴好防护设备，包括手套、护目镜等。
2. 在操作过程中，禁止将手伸入设备内部。
3. 禁止在设备运行时随意更改参数或调整设备。
4. 在设备故障或异常情况下，应立即关闭电源并进行维修。
5. 禁止违规操作，严格按照操作规程进行操作。
四、设备维护
1. 定期对设备进行清洁和维护。
2. 查看设备零部件是否完好，如有损坏或磨损应及时更换。
3. 确保电源接地，预防触电事故。
4. 外来人员不得随意进行设备维护，需由专业人员进行操作。
以上即是《自动焊锡机操作规程》，请操作人员严格按照规程进行操作，确保设备安全运行和焊接质量。
