1．凸缘联轴器，用六个普通螺栓联接，螺栓分布在mm D 100=的圆周上，接合面摩擦系数f =0.16，防滑系数 1.2f K =，若联轴器传递扭矩为m N .150，试求螺栓螺纹小径。
（螺栓[]MPa 120=σ）。
解： T K r fF f zi i ≥∑=10N r f TK F f 3750)506(16.0101502.1)6(30=⨯⨯⨯⨯==mm F d 19.712037502.5][2.501=⨯=≥πσπ 结论 取M10的螺栓2．图示刚性联轴器，螺栓孔分布圆直径mm D 160=，其传递的扭矩m N T .1200=，若使用16M 的普通螺栓（螺纹内径mm d 84.131=），被联接件接合面的摩擦系数25.0=f ，防滑系数2.1=K f ，螺栓材料的许用应力[]MPa 80=σ，问至少需要多少个螺栓才能满足联接的要求？ 解：强度条件：302211332211.34 1.3240010[][]/44 1.32400104 1.3 1.22400107.77[]13.840.2516080s s F K d d fzDK z d fD σσσπππσπ⨯⨯⨯=≤∴≤⨯⨯⨯⨯⨯⨯⨯∴≥==⨯⨯⨯⨯至少需8个螺栓3.已知气缸的工作总压力Q=29000N，螺栓材料为35号钢，许用应力[σ]=150N/mm2,螺栓个数Z = 8,剩余预紧力F'0=1.5 F, 试设计气缸盖螺栓联接。
mmd d d F NF F F NF F NZ Q F 000121999.101505.906243.1][43.15.90625.543736255.543736255.15.136258290001212100≥≤⨯⨯≤⨯='=+='+==⨯=='===∑∑πσπσ查表选取M12，其小径d 1=10.106>10.000121999 符合要求。
4.有一受轴向变载荷作用的紧螺栓联接，预紧力N F 40000=，轴向工作载荷在N 4000~0之间变化，假设螺栓与被联接件刚度相等，试绘制受力变形图并计算：（1）螺栓所受最大和最小载荷是多少？（2）被联接件之间的压紧力最大和最小值是多少？（3）螺栓材料的许用应力[]MPa 80=σ，根据受轴向静载荷计算螺栓尺寸1d 。
教学目地：1熟悉联轴器的类型、特点、应用和选择2了解离合器的类型和应用3了解制动器的类型和应用教学重点：1常用联轴器的特点和选择2常用离合器的类型和工作原理教学难点：常用联轴器的选择和标注第十三章联轴器和离合器和制动器联轴器和离合器是机械传动中的重要部件。
联轴器和离合器可联接主、从动轴，使其一同回转并传递扭矩，有时也可用作安全装置。
联轴器联接的分与合只能在停机时进行，而离合器联接的分与合可随时进行。
如图13-1、图13-2所示为联轴器和离合器应用实例。
1-电动机2、5-联轴器3-制动器4-减速器6-卷筒7-轴承8-机架图13-2图13-1图13-1所示为电动绞车，电动机输出轴与减速器输入轴之间用联轴器联接，减速器输出轴与卷筒之间同样用联轴器联接来传递运动和扭矩。
图13-2所示为自动车床转塔刀架上用于控制转位的离合器。
联轴器和离合器的类型很多，其中多数已标准化，设计选择时可根据工作要求，查阅有关手册、样本，选择合适的类型，必要时对其中主要零件进行强度校核。
13.1联轴器13.1.1 联轴器的性能要求联轴器所联接的两轴，由于制造及安装误差、承载后变形、温度变化和轴承磨损等原因，不能保证严格对中，使两轴线之间出现相对位移，如图13-3所示，如果联轴器对各种位移没有补偿能力，工作中将会产生附加动载荷，使工作情况恶化。
因此，要求联轴器具有补偿一定范围内两轴线相对位移量的能力。
对于经常负载启动或工作载荷变化的场合，要求联轴器中具有起缓冲、减振作用的弹性元件，以保护原动机和工作机不受或少受损伤。
同时还要求联轴器安全、可靠，有足够的强度和使用寿命。
a）b）c）d）a）轴向位移b）径向位移c）角度位移d）综合位移图13-313.1.2 联轴器的分类联轴器可分为刚性联轴器和挠性联轴器两大类。
刚性联轴器不具有缓冲性和补偿两轴线相对位移的能力，要求两轴严格对中，但此类联轴器结构简单，制造成本较低，装拆、维护方便，能保证两轴有较高的对中性，传递转矩较大，应用广泛。

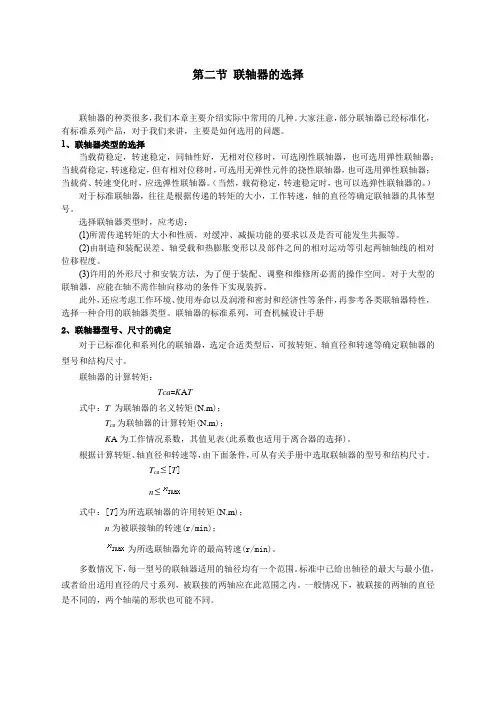

第二节联轴器的选择联轴器的种类很多，我们本章主要介绍实际中常用的几种。
大家注意，部分联轴器已经标准化，有标准系列产品，对于我们来讲，主要是如何选用的问题。
1、联轴器类型的选择当载荷稳定，转速稳定，同轴性好，无相对位移时，可选刚性联轴器，也可选用弹性联轴器；当载荷稳定，转速稳定，但有相对位移时，可选用无弹性元件的挠性联轴器，也可选用弹性联轴器；当载荷、转速变化时，应选弹性联轴器。
（当然，载荷稳定，转速稳定时，也可以选弹性联轴器的。
）对于标准联轴器，往往是根据传递的转矩的大小，工作转速，轴的直径等确定联轴器的具体型号。
选择联轴器类型时，应考虑：(1)所需传递转矩的大小和性质，对缓冲、减振功能的要求以及是否可能发生共振等。
(2)由制造和装配误差、轴受载和热膨胀变形以及部件之间的相对运动等引起两轴轴线的相对位移程度。
(3)许用的外形尺寸和安装方法，为了便于装配、调整和维修所必需的操作空间。
对于大型的联轴器，应能在轴不需作轴向移动的条件下实现装拆。
此外，还应考虑工作环境、使用寿命以及润滑和密封和经济性等条件，再参考各类联轴器特性，选择一种合用的联轴器类型。
联轴器的标准系列，可查机械设计手册2、联轴器型号、尺寸的确定对于已标准化和系列化的联轴器，选定合适类型后，可按转矩、轴直径和转速等确定联轴器的型号和结构尺寸。
联轴器的计算转矩：Tca=K A T式中：T为联轴器的名义转矩(N.m)；T ca为联轴器的计算转矩(N.m)；K A为工作情况系数，其值见表(此系数也适用于离合器的选择)。
根据计算转矩、轴直径和转速等，由下面条件，可从有关手册中选取联轴器的型号和结构尺寸。
T ca[T]n式中：[T]为所选联轴器的许用转矩(N.m)；n为被联接轴的转速(r/min)；为所选联轴器允许的最高转速(r/min)。
多数情况下，每一型号的联轴器适用的轴径均有一个范围。
标准中已给出轴径的最大与最小值，或者给出适用直径的尺寸系列，被联接的两轴应在此范围之内。
第17章 联轴器、离合器和制动器17.1 复习笔记联轴器和离合器主要用于轴与轴之间的连接，使它们一起回转并传递转矩。
用联轴器连接的两轴在机器运转时不能分离，停止时才能分离。
用离合器连接的两轴在运转中就能方便地分离和接合。
制动器是用来降低机械运转速度或迫使机械停止运转的装置。
目前，联轴器、离合器大都已经标准化，其选择过程如下：（1）计算转矩－由于机器起动时的惯性力和工作中可能出现的过载现象，计算转矩的计算公式为c A T K T =式中，T 为公称转矩，N ·m ；K A 为工作情况系数。
（2）确定型号根据轴径、计算转矩T c 、转速n 及所选的类型，按照公式c n T T ≤，p n n ≤从标准中选定合适的型号。
（3）必要时应对其中某些零件进行校核验算。
一、联轴器的种类和特性 1．刚性联轴器（1）固定式刚性联轴器固定式刚性联轴器中应用最广的是凸缘联轴器。
它是用螺栓连接两个半联轴器的凸缘，从而实规两轴的连接。
螺栓可以用普通螺栓，也可以用铰制孔螺栓。
如图17-1所示，这种联轴器主要有普通凸缘联轴器，如图17-1（a ）所示和有对中榫的凸缘联轴器，如图17-1（b ）所示两种结构形式。
（a ） （b ）图17-1凸缘联轴器的结构简单，使用方便，可传递的转矩较大，但不能缓冲减振。
常用于载荷较平稳的两轴连接。
（2）可移式刚性联轴器可移式刚性联轴器的组成零件间构成动连接，具有某一方向或几个方向的活动度，因此能补偿两轴的相对位移。
常见的可移式刚性联轴器有以下3种。
①齿式联轴器：由于是多齿接触，因此承载能力大，能传递很大的转矩以及补偿适量的综合位移，常用于重型机械中。
但是，当传递巨大的转矩时，齿间的压力也随着增大，使联轴器的灵活性降低，且其结构笨重，造价较高。
②十字滑块联轴器：可补偿安装及运转时两轴间的相对位移。
但由于两轴线不对中，转速较高时，将产生较大的离心力，并带有附加动载荷，因此只适用于低速，且轴的转速一般不超过300 r/min的场合。
机械设计课程设计联轴器一、教学目标本节课的教学目标是让学生了解和掌握联轴器的基本原理、结构和设计方法。
知识目标包括：掌握联轴器的分类、工作原理和主要参数；了解联轴器的设计方法和步骤。
技能目标包括：能够运用所学的知识对简单的联轴器进行设计和计算；能够分析联轴器在使用中可能出现的问题并提出解决方案。
情感态度价值观目标包括：培养学生的创新意识和团队合作精神，使学生认识到机械设计在工程实际中的应用价值。
二、教学内容本节课的教学内容主要包括联轴器的原理、结构、分类、设计方法和步骤。
教学大纲如下：1.联轴器的基本原理和结构1.1 联轴器的作用和分类1.2 联轴器的主要参数2.联轴器的设计方法和步骤2.1 设计前的准备工作2.2 联轴器的设计计算2.3 联轴器的校核计算2.4 联轴器的设计图纸3.联轴器的应用案例分析3.1 某型发动机联轴器的设计3.2 联轴器在工程实际中的应用三、教学方法为了激发学生的学习兴趣和主动性，本节课将采用多种教学方法，如讲授法、讨论法、案例分析法和实验法等。
1.讲授法：用于讲解联轴器的基本原理、结构和设计方法。
2.讨论法：引导学生探讨联轴器的设计方法和步骤，培养学生的创新意识和团队合作精神。
3.案例分析法：分析实际工程案例，使学生了解联轴器在工程实际中的应用价值。
4.实验法：安排课后实验，让学生动手操作，加深对联轴器的理解和掌握。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：《机械设计基础》2.参考书：《联轴器设计与应用》3.多媒体资料：联轴器的结构原理动画、实际应用视频等4.实验设备：联轴器实验装置、测量工具等以上教学资源将有助于提高本节课的教学质量和学生的学习效果。
五、教学评估本节课的评估方式包括平时表现、作业和考试三个部分，以全面反映学生的学习成果。
1.平时表现：通过观察学生在课堂上的参与度、提问回答和小组讨论等情况，评估学生的学习态度和理解能力。
键对的轴向位移、径向位移、角位移或综合位移。
②万向联轴器1——主、从动轴的叉状接头；2——十字形连接件；3——轴销；4——中间轴，左右单万向联轴器。
=45°。
允许两轴线夹角αmax单万向联轴器：ω1恒定时，ω4变速，引起惯性力。
双万向联轴器：可使从动轴ω恒定。
条件——中间轴两叉头在同一平面内；两万向联轴器的夹角需相等。
应用：汽车、拖拉机、金属切削机床中。
组成：两个外表面带齿的套连）；两个内表面有（螺栓联工作时：转矩有齿轮传递。
14—4 非金属弹性元件挠性联轴器L sd1:10圆锥形孔圆柱形孔短圆柱形孔A12345A A§14—5 牙嵌离合器组成：左摩擦盘（联接主动轴）右摩擦盘（从动轴，可工作原理：依靠接触面上产生的摩擦力矩来传递特点：可平稳的接合、脱开；、多片式摩擦离合器外套筒内套筒内摩擦片主动轴从动轴特点：结构紧凑、轴向压力小，传递转矩大。
应用：机床变速箱、飞机、汽车及起重设备中。
自动离合器自动离合器是能根据机器运转参数（T,n ）的变化而自动完成接合和分离动作的离合器。
当传递的转矩达到一定值时，便能自动分离，具有防止摩擦式安全离合器二、离心式离合器套筒1与主动轴连，套筒2与从动轴连，外表面覆着石棉的闸块3，当转速大时，闸块3产生的离心力使闸块压向套筒2，产生摩擦力从而带动从动轴一起转。
相连，1内均有径向叶片，14—8 制动器。
机械设计基础中的联轴器选择与设计在机械设计中，联轴器是一种用于连接两个或多个旋转轴的装置。
它具有重要的作用，可以传递扭矩和角动量，并允许轴的相对运动。
本文将探讨在机械设计中联轴器的选择和设计。
一、联轴器的选择联轴器的选择取决于多个因素，包括传递扭矩、转速、轴的直径和长度、安装空间等。
下面将介绍几种常见的联轴器类型及其适用范围。
1. 钳形联轴器钳形联轴器适用于中小功率传动和速度不高的场合。
它的优点是结构简单，安装方便。
但是由于存在滑动与磨损，限制了其应用范围。
通常用于风机、压缩机等设备。
2. 弹性联轴器弹性联轴器适用于中等转速和较大扭矩的传动。
它具有良好的减震和缓冲性能，可以吸收轴的偏差和振动，延长设备寿命。
常见的弹性联轴器有齿式联轴器、丸销联轴器等。
3. 锁紧联轴器锁紧联轴器适用于高速高扭矩传动。
它通过锁紧机构将轴与轴套固定在一起，具有良好的刚性和传递效率。
常见的锁紧联轴器有套筒联轴器、鳍片联轴器等。
除了上述类型的联轴器，还有一些特殊应用的联轴器，如磁性联轴器、油膜联轴器等。
根据具体传动要求和设备特点，选择合适的联轴器至关重要。
二、联轴器的设计联轴器的设计涉及到轴的直径和长度、键槽尺寸、轴套的材料等。
下面将介绍设计联轴器时应注意的几个方面。
1. 轴的直径和长度根据联轴器的扭矩要求和转速要求，可以计算出轴的直径和长度。
在计算时需要考虑扭矩的大小、材料的强度和轴上的连接件等因素。
2. 键槽尺寸键槽的尺寸应根据联轴器的连接要求进行设计。
键槽的宽度、深度和形状都需要满足联轴器的要求，以确保连接的可靠性和传递效率。
3. 轴套材料轴套直接接触联轴器，其材料的选择也十分重要。
常见的轴套材料有钢、铸铁、铜等。
根据具体要求选择耐磨、耐腐蚀和传热性能好的材料。
总结：联轴器的选择和设计直接关系到传动系统的性能和可靠性。
在选择联轴器时，需考虑传递扭矩、转速等因素，并根据具体要求选择合适的联轴器类型。
在设计联轴器时，需注意轴的直径、长度、键槽尺寸和轴套材料等关键参数。
第17章联轴器、离合器和制动器17.1复习笔记一、联轴器、离合器的类型和应用1．联轴器的分类（1）刚性联轴器刚性联轴器由刚性传力件组成，又可分为固定式和可移式。
①固定式：不能补偿两轴的相对位移；②可移式：能补偿两轴的相对位移。
（2）弹性联轴器弹性联轴器包含有弹性元件，能补偿两轴的相对位移，并具有吸收振动和缓和冲击的能力。
2．离合器的分类（1）牙嵌式离合器；（2）摩擦式离合器；（3）电磁离合器；（4）自动离合器。
3．应用联轴器和离合器主要用于轴与轴之间的连接，使它们一起回转并传递转矩。
二、固定式刚性联轴器凸缘联轴器是较常用的固定式刚性联轴器。
1．结构如图17-1-1所示，它是由两个各具有凸缘和毂的半联轴器所组成。
各半联轴器用平键分别与两轴相连，然后用螺栓把两个半联轴器连成一体。
（1）用铰制孔用螺栓链接如图17-1-1（a）所示，螺栓杆受挤压和剪切传递转矩并实现两轴对中。
（2）用普通螺栓连接如图17-1-1（b）所示，通过凸缘端面间的摩擦力传递转矩，且常用一个半联轴器端面上的对中榫和另一个半联轴器端面上的凹槽实现对中。
图17-1-1凸缘联轴器2．材料半联轴器的材料通常为铸铁，当受重载或圆周速度v≥30m/s时，可采用铸钢或锻钢。
3．特点（1）结构简单、使用方便；（2）可传递的转矩较大；（3）不能缓冲减振。
4．应用常用于转速低、载荷较平稳的两轴连接。
三、可移式刚性联轴器可移式刚性联轴器的组成零件间构成的动连接，具有某一方向或几个方向的活动度，因此能补偿两轴的相对位移。
1．齿式联轴器（1）结构齿式联轴器由两个有内齿的外壳3和两个有外齿的套筒4所组成（图17-1-2（a））。
套筒与轴用键相连，两个外壳用螺栓2连成一体，外壳与套筒之间设有密封圈1。
图17-1-2齿式联轴器（2）特点①能传递很大的转矩；②能补偿适量的综合位移。
（3）应用常用于重型机械中。
2．滑块联轴器（1）结构滑块联轴器由两个端面开有径向凹槽的半联轴器1、3和两端各具凸榫的中间滑块2所组成（图17-1-3）。
第 16 章联轴器与离合器、其它常用零部件（一）教学要求（1）了解联轴器、离合器、制动器的类型与特点（2）了解各类弹簧的工作原理、特点及应用，掌握圆柱螺旋弹簧的设计方法（二）教学的重点与难点（1）联轴器、离合器、制动器的选用（2）圆柱螺旋弹簧的设计计算（三）教学内容16． 1联轴器一、联轴器的类型、结构和特性联轴器机械式联轴器液力联轴器——液压~、液力~、液力偶合器电磁式联轴器其中以机械式联轴器最为常用机械式联轴器：1、刚性联轴器1）刚性固定式联轴器（无法补偿两轴线相对位移偏差）①套筒联轴器，图16-1②凸缘联轴器：图16-2a ，用普通螺栓联接；图16-2b ，用铰制孔螺栓联接③夹壳式联轴器，图16-32）刚性可移式联轴器（可补偿两种轴线的X 、Y和综合误差的影响）图16-4①十字滑块联轴器②万向联轴器。
③齿轮联轴器，如图16-8 ，允许Y 和位移，适合于重载传动2、弹性联轴器（并可补偿轴线偏差，有弹性元件、缓冲吸振）1）弹性套柱销联轴器2）弹性柱销联轴器3）轮胎联轴器二、联轴器的选择1、选联轴器类型——按载荷大小，转速高低，而轴对中性和工作特性（振动、冲击等）2、定计算扭矩3、定型号4、校核转速5、协调轴孔直径6、规定部件安装精度（根据联轴器允许的轴的相对偏移量）7、必要校核。
16． 2离合器要求：操纵方便、省力，接合和分离迅速平稳、动作准确、结构简单一、机械离合器1、牙嵌式离合器（如图16-13）——适于停车和低速（n<10r/min ）时接合矩形牙—— Z=3~15图 16-14 牙型梯形牙——Z=5~11接合不太容易三角形牙——易于接合，但承载低Z=15~60锯齿形牙——只能单向接合Z=2~6牙齿可布置在周向，也可布置在轴向2、摩擦式离合器——接合平稳，适合于高速运动中接合1）单盘摩擦离合器（图16-15）2）锥面摩擦离合器（图16-16）在同样压紧力下有较大的摩擦力3）多盘式摩擦离合器（图16-17 ）传动能力较大、应用较广。
