第8章带传动带传动是一种常用的机械传动形式，它的主要作用是传递转矩和转速。
大部分带传动是依靠挠性传动带与带轮间的摩擦力来传递运动和动力的。
本章将对带传动的工作情况进行分析，并给出带传动的设计准则和计算方法。
着重讨论V带传动的设计计算，同时对同步带传动作了简介。

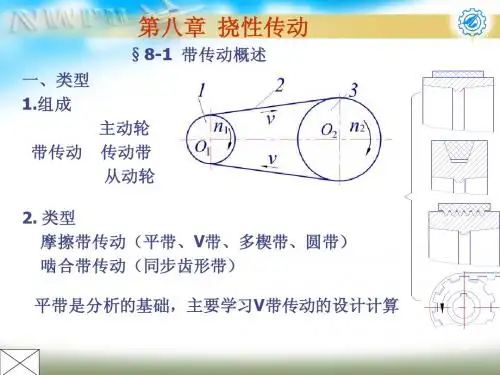

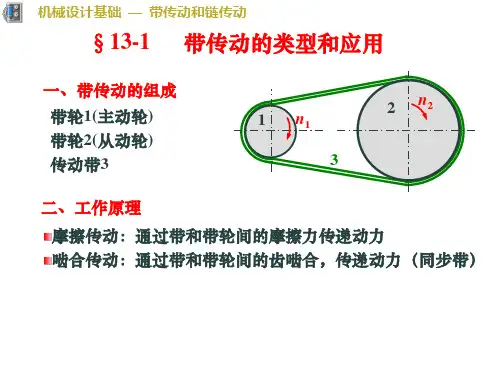

8.1 概述如图8.1所示，带传动一般是由主动轮1、从动轮2、紧套在两轮上的传动带3及机架4组成。
当原动机驱动带轮1（即主动轮）转动时，由于带与带轮间摩擦力的作用，使从动轮2一起转动，从而实现运动和动力的传递。
图8.1 带传动8.1.1 带传动的类型1．按传动原理分（1）摩擦带传动靠传动带与带轮间的摩擦力实现传动，如V带传动、平带传动等；（2）啮合带传动靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动，如同步带传动。
2．按用途分（1）传动带传递动力用；（2）输送带输送物品用。
本章仅讨论传动带。
3．按传动带的截面形状分（1）平带如图8.2 a）所示，平带的截面形状为矩形，内表面为工作面。
常用的平带有胶带、编织带和强力锦纶带等。
（2）V带V带的截面形状为梯形，两侧面为工作表面，如图8.2 b）所示。
传动时，V带与轮槽两侧面接触，在同样压紧力F Q的作用下，V带的摩擦力比平带大，传递功率也较大，且结构紧凑。
（3）多楔带如图8.3所示，它是在平带基体上由多根V带组成的传动带。
多楔带结构紧凑，可传递很大的功率。
（4）圆形带如图8.4所示，横截面为圆形，只适用于小功率传动。
（5）同步带带的截面为齿形，如图8.5所示。
同步带传动是靠传动带与带轮上的齿互相啮合来传递运动和动力，除保持了摩擦带传动的优点外，还具有传递功率大，传动比准确等优点，多用于要求传动平稳、传动精度较高的场合。
图8.2 平带和V带图8.3 多楔带图8.4 圆形带图8.5 同步带8.1.2 带传动的特点和应用带传动属于挠性传动，传动平稳，噪声小，可缓冲吸振。
过载时，带会在带轮上打滑，从而起到保护其他传动件免受损坏的作用。
机械设计基础皮带传动的设计与计算机械设计基础-皮带传动的设计与计算一、引言机械传动是现代工程领域中非常重要的一项技术。
而在机械传动中，皮带传动是一种常见且广泛应用的方式。
本文将重点介绍皮带传动的设计与计算基础，并给出一些实际案例以加深理解。
二、皮带传动的基本原理皮带传动是利用传动带连续柔性带状物来传递动力或转动运动的一种机械传动方式。
由于其具有传动平稳、传动效率高、结构简单、成本低等优点，广泛应用于各个领域。
皮带传动的基本原理可以简单地概括为：驱动轮通过转动带动皮带转动，从而带动被动轮的转动。
三、皮带传动的设计流程1. 确定传动比和传动功率：根据所需的输出转速和转矩，计算得到传动比和传动功率的要求。
2. 选择皮带类型和规格：根据传动功率和工作条件，选择合适的皮带类型和规格。
常见的皮带类型有V带、带状齿形皮带等。
3. 确定主、从动轮的直径：根据传动比和驱动轮的转速，计算得到从动轮的转速和直径。
4. 计算张紧力和张紧装置的设计：根据带线速度和张紧率，计算得到所需的张紧力。
根据张紧力的大小和传动机构的结构特点，设计合适的张紧装置。
5. 检查传动是否可靠：通过计算和分析，检查传动装置是否满足运行要求。
四、皮带传动的计算方法1. 皮带长度的计算：由于传动带是一种连续带状物，其长度需要通过计算得到。
可以通过带速和传动中心距来计算，也可以通过绕组数和带轮直径来计算。
2. 皮带张紧力的计算：张紧力是保持传动带安全传动的重要参数。
可以通过计算得到所需的张紧力，然后根据张紧装置的特点选择合适的装置。
3. 皮带传动功率的计算：根据传动装置的工作条件和传动比，可以计算得到所需的传动功率。
同时，还需要考虑传动装置的效率，计算得到实际传动功率。
4. 皮带轮的选择与计算：根据设计要求和传动比，可以选择合适的皮带轮。
通过计算可以确定所需的轮毂直径和齿宽。
五、案例分析假设需要设计一台带传动系统，传动带的类型为V带，传输功率为10kW，主动轮的直径为200mm，从动轮的转速为1000 rpm。
