机械设计基础带传动装置设计案例要点

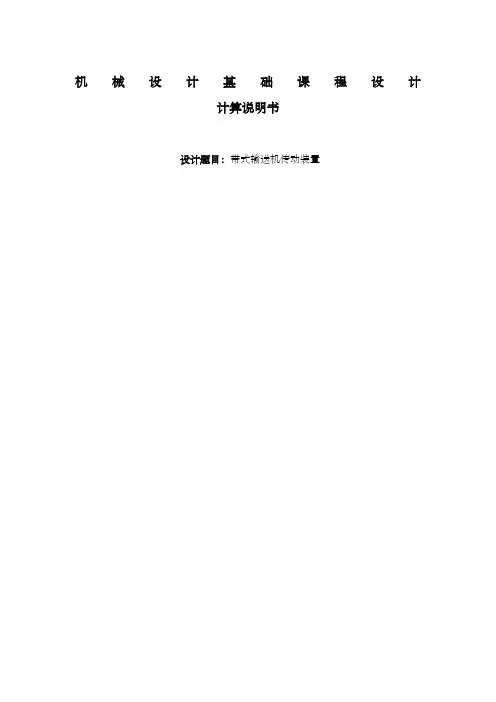

机械设计基础课程设计
计算说明书
设计题目：带式输送机传动装置
目录
一、课程设计任务书
1.1设计要求
二、传动装置运动学计算
2.1 电动机的选择
2.2 确定总传动比、分配传动比
2.3 计算各轴功率、转速和扭矩
三、带传动设计
3.1 选择带的剖面型号
3.2 计算带传动的主要尺寸和带的根数
四、齿轮传动计算
4.1 选择齿轮材料
4.2 计算和确定齿轮传动的主要参数
4.3 确定齿轮的结构和主要尺寸
五、轴的设计计算
5.1 轴的初步计算
5.2 轴的结构设计
5.3 轴的强度计算
六、联轴器选择
七、键的选择、计算
八、滚动轴承选择计算
九、减速器结构设计
9.1 确定箱体的结构和主要尺寸9.2 减速器附件的选择
9.3 减速器主要零件配合性质的确定
十、减速器的润滑
10.1 润滑方式的确定
10.2 选择润滑牌号
10.3 确定润滑油量
十一、设计心得
十二、参考资料

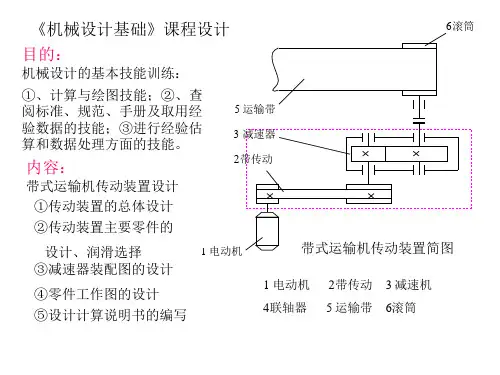

——V带传动 2——运输带 3——单级斜齿圆柱齿轮减速器——联轴器 5——电动机 6——卷筒
原始数据：运输带工作拉力F/N 4200
(1).根据轴向定位的要求确定轴的各段直径和长度
1).为了满足半联轴器的轴向定位要求，Ⅰ-Ⅱ段右端需制出一轴肩，故取Ⅱ-Ⅲ段
输入轴的最小直径显然是安装带轮处的直径ⅡⅠ-d ，取mm d 32ⅡⅠ=-和尺寸，取mm l 35ⅡⅠ=-。

Ⅳ.齿轮轴的结构设计
根据轴向定位的要求确定轴的各段直径和长度：。

机械设计基础课程设计设计计算说明书题目：带式输送机传动装置设计 设计者：设计者：___ ________ ___ ________ 学号：号：__ _______ __ _______班 级：级：级： _ __ _ _ __ _ 学 院：院：院：______航空科学与工程学院航空科学与工程学院 指导教师：指导教师：___ ___ _ ___ ___ _ 起止时间：起止时间： 2012.2.24 2012.2.24 2012.2.24～～4.10 成 绩：绩：绩：____________________ ____________________录目 录目录错误！未定义书签。

目 录 (1)1、 课程设计任务课程设计任务 (2)2、 电动机的选择电动机的选择 (3)3、 计算总传动比及分配各级传动比 (4)4、 传动装置的运动和动力参数计算 (4)5、 传动零件之带传动的设计计算传动零件之带传动的设计计算 (6)6、 传动零件之齿轮传动的设计计算 (8)7、 减速器低速轴的设计计算减速器低速轴的设计计算 (13)8、 减速器低速轴的校核 (15)9、 减速器低速轴轴承的选择及校核 (18)10、 低速轴键联接的选择 (19)11、 联轴器的选择联轴器的选择 (19)12、 润滑与密封润滑与密封 (20)13、 减速器箱体及附件选择减速器箱体及附件选择 (21)14、 参考文献参考文献 (22)1、 课程设计任务1.1 1.1 传动装置简图传动装置简图传动装置简图如图所示：传动装置简图如图所示：7F v654321带式输送机传动装置1—电动机—电动机 2—传动带—传动带 3—圆柱齿轮减速器—圆柱齿轮减速器 4—联轴器—联轴器 5—滚筒—滚筒 6—轴承—轴承 7—输送胶带—输送胶带1.2 1.2 已知条件已知条件1） 工作情况：两班工作制，单向连续运转，载荷较平稳。

作情况：两班工作制，单向连续运转，载荷较平稳。

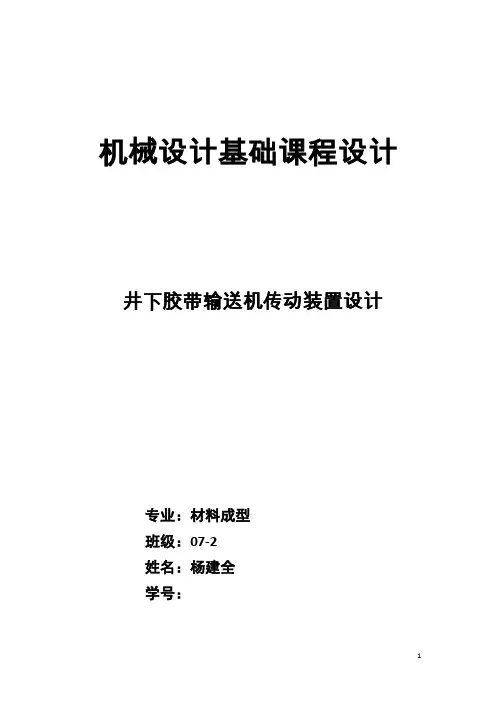

机械设计基础课程设计井下胶带输送机传动装置设计专业：材料成型班级：07-2姓名：杨建全学号：一．设计题目：井下胶带输送机传动装置设计1.已知条件：（1）机器功能：用于井下煤炭的运输。

（2）已知参数：带的拉曳力F；带的速度v；滚筒直径D。

（3）工作情况：连续型工作，载荷中等冲击，单向转动。

（4）使用寿命：10年，每天两班工作制。

2.原始数据：F=2.5KN；v=1.6m/s；D=500mm。

3.设计任务：（1）设计内容电动机选型，联轴器选型，二级圆柱齿轮减速器设计。

（2）设计要求减速器内齿轮可设计为斜齿传动；斜齿-直齿传动，由设计者决定。

（3）设计工作量减速器装配图；零件图两张；设计说明书。

二.传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成。

2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。

二．前言分析和拟定传动方案机器通常由原动机、传动装置和工作装置三部分组成。

传动装置用来传递原动机的运动和动力、变换其运形式以满足工作装置的需要，是机器的重要组成部分。

传动装置的传动方案是否合理将直接影响机器的工作性能、重量和成本。

满足工作装置的需要是拟定传动方案的基本要求，同一种运动可以有几种不同的传动方案来实现，这就是需要把几种传动方案的优缺点加以分析比较，从而选择出最符合实际情况的一种方案。

合理的传动方案除了满足工作装置的功能外，还要求结构简单、制造方便、成本低廉、传动效率高和使用维护方便。

所以拟定一个合理的传动方案，除了应综合考虑工作装置的载荷、运动及机器的其他要求外，还应熟悉各种传动机构的特点，以便选择一个合适的传动机构。

因链传动承载能力低，在传递相同扭矩时，结构尺寸较其他形式大，但传动平稳，能缓冲吸振，宜布置在传动系统的高速级，以降低传递的转矩，减小链传动的结构尺寸。

故本文在选取传动方案时，采用链传动。

众所周知，链式输送机的传动装置由电动机、链、减速器、联轴器、滚筒五部分组成，而减速器又由轴、轴承、齿轮、箱体四部分组成。

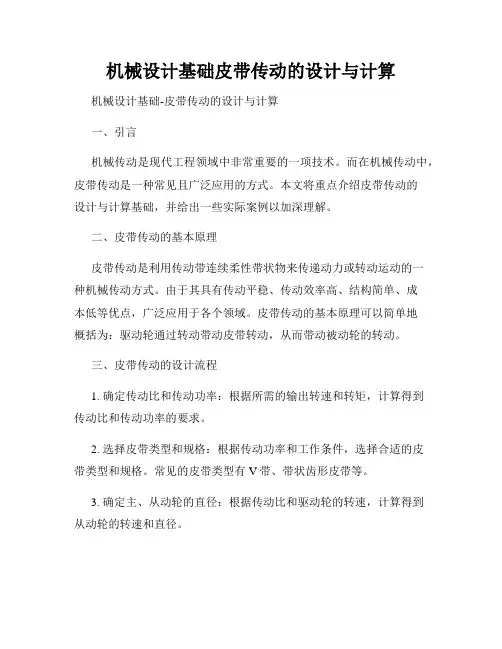

机械设计基础皮带传动的设计与计算机械设计基础-皮带传动的设计与计算一、引言机械传动是现代工程领域中非常重要的一项技术。

而在机械传动中，皮带传动是一种常见且广泛应用的方式。

本文将重点介绍皮带传动的设计与计算基础，并给出一些实际案例以加深理解。

二、皮带传动的基本原理皮带传动是利用传动带连续柔性带状物来传递动力或转动运动的一种机械传动方式。

由于其具有传动平稳、传动效率高、结构简单、成本低等优点，广泛应用于各个领域。

皮带传动的基本原理可以简单地概括为：驱动轮通过转动带动皮带转动，从而带动被动轮的转动。

三、皮带传动的设计流程1. 确定传动比和传动功率：根据所需的输出转速和转矩，计算得到传动比和传动功率的要求。

2. 选择皮带类型和规格：根据传动功率和工作条件，选择合适的皮带类型和规格。

常见的皮带类型有V带、带状齿形皮带等。

3. 确定主、从动轮的直径：根据传动比和驱动轮的转速，计算得到从动轮的转速和直径。

4. 计算张紧力和张紧装置的设计：根据带线速度和张紧率，计算得到所需的张紧力。

根据张紧力的大小和传动机构的结构特点，设计合适的张紧装置。

5. 检查传动是否可靠：通过计算和分析，检查传动装置是否满足运行要求。

四、皮带传动的计算方法1. 皮带长度的计算：由于传动带是一种连续带状物，其长度需要通过计算得到。

可以通过带速和传动中心距来计算，也可以通过绕组数和带轮直径来计算。

2. 皮带张紧力的计算：张紧力是保持传动带安全传动的重要参数。

可以通过计算得到所需的张紧力，然后根据张紧装置的特点选择合适的装置。

3. 皮带传动功率的计算：根据传动装置的工作条件和传动比，可以计算得到所需的传动功率。

同时，还需要考虑传动装置的效率，计算得到实际传动功率。

4. 皮带轮的选择与计算：根据设计要求和传动比，可以选择合适的皮带轮。

通过计算可以确定所需的轮毂直径和齿宽。

五、案例分析假设需要设计一台带传动系统，传动带的类型为V带，传输功率为10kW，主动轮的直径为200mm，从动轮的转速为1000 rpm。

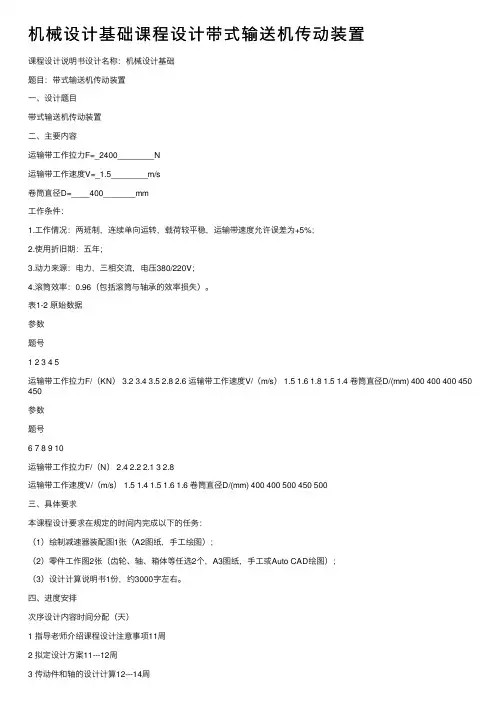

机械设计基础课程设计带式输送机传动装置课程设计说明书设计名称：机械设计基础题⽬：带式输送机传动装置⼀、设计题⽬带式输送机传动装置⼆、主要内容运输带⼯作拉⼒F=_2400________N运输带⼯作速度V=_1.5________m/s卷筒直径D=____400_______mm⼯作条件：1.⼯作情况：两班制，连续单向运转，载荷较平稳，运输带速度允许误差为+5%；2.使⽤折旧期：五年；3.动⼒来源：电⼒，三相交流，电压380/220V；4.滚筒效率：0.96（包括滚筒与轴承的效率损失）。

表1-2 原始数据参数题号1 2 3 4 5运输带⼯作拉⼒F/（KN） 3.2 3.4 3.5 2.8 2.6 运输带⼯作速度V/（m/s） 1.5 1.6 1.8 1.5 1.4 卷筒直径D/(mm) 400 400 400 450 450参数题号6 7 8 9 10运输带⼯作拉⼒F/（N） 2.4 2.2 2.1 3 2.8运输带⼯作速度V/（m/s） 1.5 1.4 1.5 1.6 1.6 卷筒直径D/(mm) 400 400 500 450 500三、具体要求本课程设计要求在规定的时间内完成以下的任务：（1）绘制减速器装配图1张（A2图纸，⼿⼯绘图）；（2）零件⼯作图2张（齿轮、轴、箱体等任选2个，A3图纸，⼿⼯或Auto CAD绘图）；（3）设计计算说明书1份，约3000字左右。

四、进度安排次序设计内容时间分配（天）1 指导⽼师介绍课程设计注意事项11周2 拟定设计⽅案11---12周3 传动件和轴的设计计算12---14周4 画装配图14--15周5 画零件图15---16周6 编写设计说明书17--18周五、成绩评定指导教师签名⽇期年⽉⽇系主任审核⽇期年⽉⽇⽬录⼀、设计任务分析………………………………………………………………1.1本课程设计的⽬的…………………………………………………………1.2本课程设计的内容、任务及要求…………………………………………1.2.1课程设计的内容………………………………………………………1.2.2课程设计的任务………………………………………………………1.2.3课程设计的要求………………………………………………………1.3课程设计的步骤……………………………………………………………1.3.1设计准备⼯作…………………………………………………………1.3.2总体设计………………………………………………………………1.3.3传动件的设计计算……………………………………………………1.3.4装配草图的绘制………………………………………………………1.3.5装配图的绘制…………………………………………………………1.3.6零件⼯作图的绘制……………………………………………………1.3.7编写设计说明书………………………………………………………⼆、带式输送机传动装置总体⽅案的设计……………………………2．1选择电动机…………………………………………………………………2.1.1选择电动机类型…………………………………………………………2.1.2选择电动机功率…………………………………………………………2.1.3确定电动机转速…………………………………………………………2．2计算总传动⽐和分配传动⽐………………………………………………2.2.1计算总传动⽐……………………………………………………………2.2.2分配传动装置的各级传动⽐…………………………………………… 2．3 计算传动装置的运动和动⼒参数……………………………………………2.3.1各轴转速…………………………………………………………………2.3.2各轴的输⼊功率…………………………………………………………2.3.3各轴的输⼊转矩…………………………………………………………2．4齿轮的设计……………………………………………………………………三、轴的设计………………………………………………………………………3. 1⾼速轴的设计………………………………………………………………3.1.1确定轴的最⼩直径………………………………………………………3.1.2选择轴承…………………………………………………………………3.1.3 轴的结构设计……………………………………………………………3.1.4轴的结构简图……………………………………………………………3. 2低速轴的设计………………………………………………………………3.1.1确定轴的最⼩直径………………………………………………………3.1.2选择轴承…………………………………………………………………3.1.3 轴的结构设计……………………………………………………………3.1.4轴的结构简图……………………………………………………………四、轴上其他零件的设计………………………………………………………五、输出轴的强度校核…………………………………………………………六、箱体的设计……………………………………………………………………七、总结………………………………………………………………………………⼋、参考⽂献………………………………………………………………………⼀设计任务的分析1.1本课程设计的⽬的(1)通过课程设计使学⽣运⽤机械设计基础课程及有关先修课程的知识，起到巩固、深化、融会贯通及扩展有关机械设计⽅⾯知识的作⽤，树⽴正确的设计思想。

机械传动装置总体设计方法机器由原动装置、传动装置、执行装置和控制装置四部分组成，传动装置是将原动机的运动和动力传递给工作机的中间装置。

它可以改变执行装置的速度大小、方向，力或力矩的大小等。

如带式输送机是一台简单机器，电动机是它的原动装置，带传动和减速器是它的传动装置，输送带部分是它的执行装置。

如何对机器的传动装置进行总体设计呢？下面就设计任务、设计内容和设计步骤向大家作详细的介绍。

机械传动装置总体设计任务是选定电动机型号、合理分配各级传动比及计算传动装置的运动和动力参数。

一、电动机的选择一般机械中多用电动机为原动机。

电动机是已经系列化和标准化的定型产品。

设计时，须根据工作载荷大小与性质、转速高低、启动特性、运载情况、工作环境、安装要求及空间尺寸限制和经济性等要求从产品目录中选择电动机的类型、结构形式、容量（功率）和转速，并确定电动机的具体型号。

常用的电动机型号及技术数据可由机械设计手册中查取。

那么电动机类型和结构形式如何选择呢？电动机分为交流电动机和直流电动机，工业上常采用交流电动机。

交流电动机有异步电动机和同步电动机两类，异步电动机又分为鼠笼型和绕线型两种，其中以普通笼型异步电动机应用最广泛。

如无特速要求，一般选择Ｙ系列三相交流异步电动机，它高效、节能、噪声小、振动小，运行安全可靠，安装尺寸和功率等级符合国际标准（ＩＥＣ），适用于无特殊要求的各种机械设备，设计时应优先选用。

电动机的结构有防护式、封闭自扇式和防爆式等，可根据防护要求选择。

同一类型的电动机又具有几种安装形式，可根据不同的安装要求选择。

其次确定电动机功率其次，电动机功率如何确定？如果选用电动机额定功率超出输出功率较多时，则电动机长期在低负荷下运转，效率及功率因数低，增加了非生产性的电能消耗；如所选电动机额定功率小于输出功率，则电动机长期在过载下运转，使其寿命降低，甚至使电动机发热烧毁。

因此，我们必须通过下面的计算来正确选择电动机。

第1步，确定电动机的输出功率。

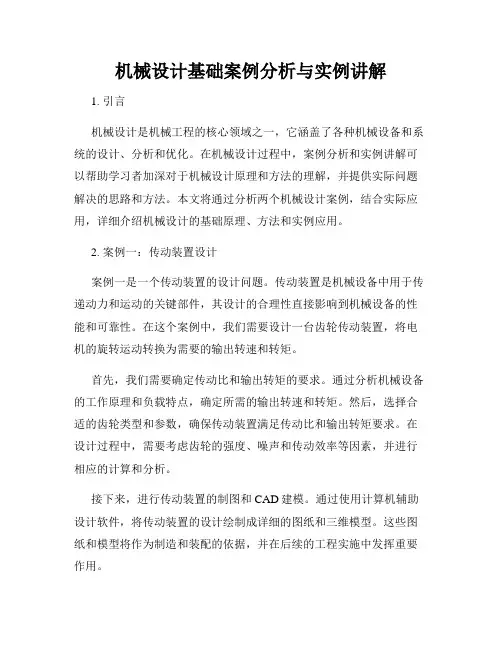

机械设计基础案例分析与实例讲解1. 引言机械设计是机械工程的核心领域之一，它涵盖了各种机械设备和系统的设计、分析和优化。

在机械设计过程中，案例分析和实例讲解可以帮助学习者加深对于机械设计原理和方法的理解，并提供实际问题解决的思路和方法。

本文将通过分析两个机械设计案例，结合实际应用，详细介绍机械设计的基础原理、方法和实例应用。

2. 案例一：传动装置设计案例一是一个传动装置的设计问题。

传动装置是机械设备中用于传递动力和运动的关键部件，其设计的合理性直接影响到机械设备的性能和可靠性。

在这个案例中，我们需要设计一台齿轮传动装置，将电机的旋转运动转换为需要的输出转速和转矩。

首先，我们需要确定传动比和输出转矩的要求。

通过分析机械设备的工作原理和负载特点，确定所需的输出转速和转矩。

然后，选择合适的齿轮类型和参数，确保传动装置满足传动比和输出转矩要求。

在设计过程中，需要考虑齿轮的强度、噪声和传动效率等因素，并进行相应的计算和分析。

接下来，进行传动装置的制图和CAD建模。

通过使用计算机辅助设计软件，将传动装置的设计绘制成详细的图纸和三维模型。

这些图纸和模型将作为制造和装配的依据，并在后续的工程实施中发挥重要作用。

最后，进行传动装置的实际制造和装配。

基于前期的设计和制图，制造各个零部件并进行装配。

在装配过程中，需要确保各个零部件的配合精度和运动精度，以保证传动装置的性能和可靠性。

完成装配后，对传动装置进行实验和测试，验证设计的准确性和可行性。

3. 案例二：结构分析与优化案例二是一个机械结构的分析与优化问题。

机械结构是机械设备中用于支撑和传递负载的组成部分，其设计的合理性和强度是保障机械设备安全可靠运行的关键。

在这个案例中，我们需要对一个机械结构进行有限元分析，并优化结构设计，提高其强度和刚度。

首先，根据机械设备的工作原理和负载特点，建立机械结构的有限元模型。

通过将机械结构分割为有限个单元，构建有限元模型，并指定材料特性、加载条件和边界条件。

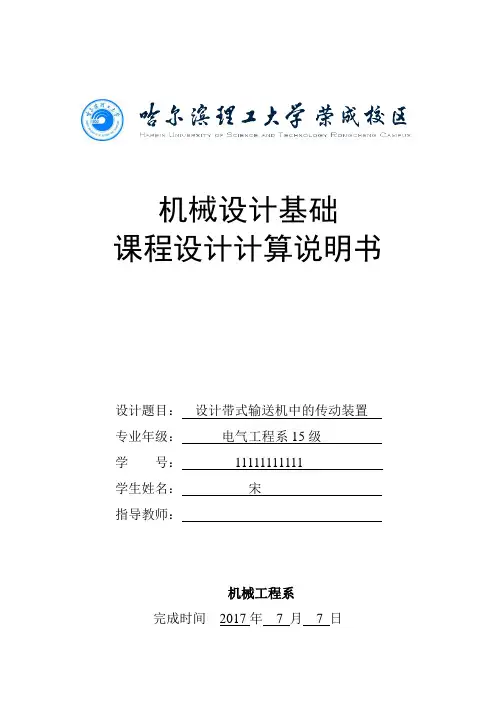

机械设计基础课程设计计算说明书设计题目：设计带式输送机中的传动装置专业年级：电气工程系15级学号：11111111111学生姓名：宋指导教师：机械工程系完成时间2017年7 月7 日机械设计基础课程设计任务书学生姓名：学号：11111111111111 专业：电气工程系任务起止时间：2017年7 月 3 日至2017年7 月7 日设计题目：设计带式输送机中的传动装置一、传动方案如图1所示：1—电动机；2—V带传动； 3—单级圆柱齿轮减速器4—联轴器；5—带式输送机；6—鼓轮；7—滚动轴承图1 带式输送机减速装置方案图二、原始数据滚筒直径d /mm 400传送带运行速度v /(m/s) 1.6运输带上牵引力F /N 2100每日工作时数T /h24传动工作年限 5 单向连续平稳转动，常温空载启动。

三、设计任务：1.低速轴系结构图1张（A2图纸）；2.设计说明书1份。

在1周内完成并通过答辩参考资料：《机械设计》《机械设计基础》《课程设计指导书》《机械设计手册》《工程力学》《机械制图》指导教师签字：2017年7月7日目录（一）电机的选择 (1)（二）传动装置的运动和动力参数计算 (2)（三）V带传动设计 (3)（四）减速器（齿轮）参数的确定 (5)（五）轴的结构设计及验算 (7)（六）轴承根据 (12)（七）联轴器的选择 (12)（八）键连接的选择和计算 (12)（九）心得体会 (14)（一）电机的选择1.选择电机的类型和结构形式：依工作条件的要求，选择三相异步电机 封闭式结构 u=380v Y 型2.电机容量的选择工作机的功率P 工作机=F 牵*V 运输带/1000= 3.36 kW V 带效率： 0.96 滚动轴承效率： 0.99齿轮传动效率（闭式）: 0.97 x 1 (对) 联轴器效率： 0.99 传动滚筒效率： 0.96 传输总效率η= 0.859 则，电机功率η工作机P P =d = 3.91 kW3.电机转速确定工作机主动轴转速n 工作机 76.43 r/minV 带传动比范围：2~4 一级圆柱齿轮减速器传动比范围：3~6 总传动比范围：6~24∴电动机转速的可选范围为： 458.58 ~ 1834.32 r/min在此范围的电机的同步转速有： 1500r/min,1000r/min,750r/min 依课程设计指导书Y 系列三相异步电机技术数据（JB30 74-82）选择电机的型号为； Y132M1-6 性能如下表：（二）传动装置的运动和动力参数计算所选电机满载时转速n m = 960 r/min 总传动比：i 总=工作机n n m = 12.561.分配传动比及计算各轴转速i 总=i D ×i带传动的传动比i D = 3一级圆柱齿轮减速器传动比i = 4.19 则高速轴I 轴转速n 1= 320r/min 则低速轴II 轴的转速n 2= 76.37r/min2.各轴输入功率，输出功率P输出= P输入，效率如前述。

机械设计课程练习计算说明设计题目:带式输送机传动装置的设计目录一，..........总体方案设计.. (2)二，设计要求 (2)三。

设计步骤 (2)1.传动装置总体设计方案:...........,. (2)2.电机的选择 (3)3.计算传动装置的传动比，确定各轴的参数...四4.齿轮设计 (6)5.滚动轴承和传动轴的设计 (8)附件:两个轴的装配示意图 (16)6.键连接设计 (18)7.箱体结构设计 (19)8.润滑密封设计 (20)四。

设计总结 (20)参考 (21)一、总体方案设计课程设计主题:带式输送机传动装置的设计(示意图如下)1-传送带双滚筒3-耦合4-减速器五V带传动6电机1.设计条件:1）该机器用于通过传送带输送物料，如沙、砖、煤、粮食等。

2）工作条件:单次运输，负载轻微振动，环境温度不超过40℃；3）运动要求输送带运动速度误差不超过7%；4）使用寿命10年，一年365天，每天8小时；5）保养周期小修一年，大修三年；6）工厂型中小型机械厂；7)生产批量、单件和小批量生产；2.原始数据:用输送工作张力F/KN 皮带工作速度v/(米/秒) 卷直径D/毫米八 2.2 220二、设计要求1.减速器装配图1(三视图，图纸A1)；2.零件图2 (A3图，高速轴和低速齿轮)；(来自选项)3.1份设计和计算说明(约30页)。

三。

设计步骤1.传动装置总体设计方案1)外部传动机构为v带传动。

2)减速器为一级膨胀圆柱齿轮减速器。

3)方案示意图如下:1-传送带；双滚筒；3-耦合； 4-减速器；5-V 带传动；6电机4）方案优缺点:工作机振动轻微，由于V 带具有缓冲和吸振能力，V 带传动可以减少振动的冲击，工作机功率小，负载变化小，可以采用V 带的简单结构，价格便宜，标准化程度高，成本大大降低。

减速器一级圆柱齿轮的一部分减速，是一级减速器中应用最广泛的一种。

原动机是Y 系列三相交流异步电动机。

总的来说，该传动方案满足工作机的性能要求，适应工况，工作可靠，结构简单，尺寸紧凑，成本低，传动效率高。

例 1 设计用于带式输送机传动装置的闭式单级直齿圆柱齿轮传 动。

传递功率 P=2.7kW ，小齿轮转速 n 1=350r/min ，传动比 i=3.57。

输送机工作平稳，单向运转，两班工作制，齿轮对称布置，预期寿命 10 年，每年工作 300天。

解： 1. 选择齿轮精度等级、材料、齿数1）带式输送机属于一般机械，且转速不高，故 初选择 8 级精度。

2）因载荷平稳，传递功率较小，可采用软齿面齿轮。

参考表 5-6， 小齿轮选用 45 钢调质处理，齿面硬度 220~250HBS ，σHLim1 =595MPa ， σ FE1=230MPa ；大齿轮选用 45 钢正火处理，齿面硬度 170~200HBS ， σ HLim2 =520MPa ，σ FE2=200MPa 。

3）初选小齿轮齿数 z 1=24，则 z 2=iz 1=3.57×24=85.68，取 z 2=87。

故实际传动比 i=z 2/ z 1=87/ 24=3.62，与要求的传动比 3.57的误差小于 3%。

对于齿面硬度小于 350 HBS 的闭式软齿面齿轮传动，应按齿面 接触强度设计，再按齿根弯曲强度校核。

2. 按齿面接触强度设计1）查表 5-8，原动机为电动机， 工作机械是输送机， 且工作平稳， 取载荷系数 K=1.2。

2）小齿轮传递的转矩T19550 P 9550 2.7 73.671N m 1 n 1 350设计公式 5-48 d 12000KT 1 2u 1 Z E Z H Z3）查表5-13，齿轮为软齿面，对称布置，取齿宽系数φd=14）查表 5-10，两齿轮材料都是锻钢，故取弹性系数 Z E =189.8 MPa 1/2。

5）两齿轮为标准齿轮，且正确安装，故节点区域系数 Z H =2.5，取重合度系数 Z ε=0.96）计算许用接触应力HHLimZ N Z W Z XSH① 应力循环次数小齿轮 N 1=60n 1jL h =60×350×1×(2×8×300×10)=10.08 ×108 大齿轮 N 2= N 1/i=10.08×108/ 3.62=2.78×108② 据齿轮材料、热处理以及 N 1、N 2，查接触疲劳寿命系数图表，不允许出现点蚀，得接触疲劳寿命系数 软齿面故 ZW=1，ZX=1 。

机械设计基础课程设计-带式输送机传动装置中的一级圆柱齿轮减速器【专业版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）湖南理工职业技术学院机械设计基础课程设计题目：带式输送机的一级减速器年级专业：机械设计与制造1082班学生姓名：指导教师：2009年12月28日机械零件课程设计任务书带式输送机传动装置中的一级圆柱齿轮减速器设计题目：带式输送机传动装置中的一级圆柱齿轮减速器远动简图：原始数据：题号齿形输送带拉力F(N) 输送带速度V(m/s)滚筒直径D(mm)使用年限（年）11/12 直齿/斜齿2830 1.85 420 5工作条件：输送机连续工作，单向运转，载荷变化不大，空载起动，两班制工作，输送带速度容许误差为±5%,减速器批量生产。

设计工作量1、减速器装配图1张2、零件工作图2-3张3、设计说明书约5000-7000目录第一章总体设计1.1电动机的选择1.2传动比的分配1.3传动方案的选择1.4传动传动装置的运动和动力参数的计算第二章带轮设计2.1计算相应功率2.2V带的选型2.3计算相应参数第三章齿轮设计3.1选取材料3.2查表确定参数3.3计算齿轮的分度圆直径第四章轴的设计4.1计算轴的最小直径4.2根据给出的情况确定轴的直径4.3初步确定轴的尺寸4.4参考资料第五章箱体及其附件的设计第六章润滑和密封件的设计第一章传动装置的总体设计1.1 电动机的选择电动机已经标准化、系列化。

应按照工作机的要求，根据选择的传动方案，选择电动机的类型、容量和转速，并在产品目录中查出其型号和尺寸。

电动机有交流电动机和直流电动机之分，一般工厂都采用三相交流电动机。

交流电动机有异步电动机和同步电动机两类，异步电动机又分为笼型和绕线型两种，其中以普通笼型异步电动机应用最多。

目前应用最广的是Y系列自扇冷式笼型三相异步电动机，其结构简单、起动性能好、工作可靠、价格低廉、维护方便，适用于不易燃、不易爆、无腐蚀性气体、无特殊要求的场合，如运输机、机床、风车、农机、轻工机械等。
