初中物理-认识电路探究电流真题演练

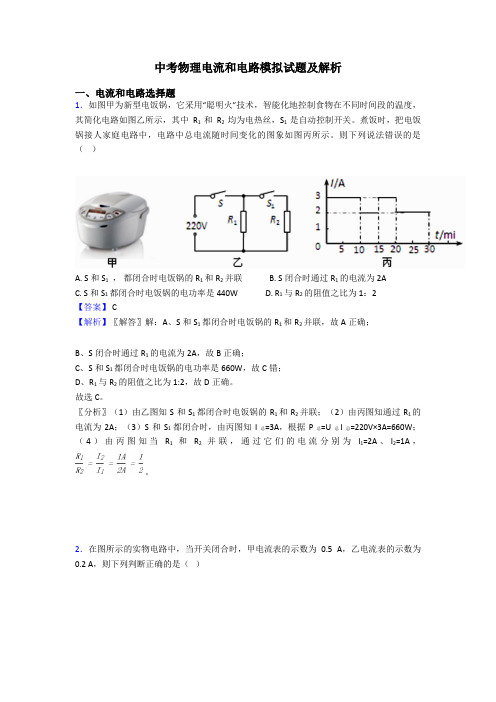

中考物理电流和电路模拟试题及解析一、电流和电路选择题1．如图甲为新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，其简化电路如图乙所示，其中R1和R2均为电热丝，S1是自动控制开关。

煮饭时，把电饭锅接人家庭电路中，电路中总电流随时间变化的图象如图丙所示。

则下列说法错误的是（）A. S和S1，都闭合时电饭锅的R1和R2并联B. S闭合时通过R1的电流为2AC. S和S1都闭合时电饭锅的电功率是440WD. R1与R2的阻值之比为1：2【答案】 C【解析】〖解答〗解：A、S和S1都闭合时电饭锅的R1和R2并联，故A正确；B、S闭合时通过R1的电流为2A，故B正确；C、S和S1都闭合时电饭锅的电功率是660W，故C错；D、R1与R2的阻值之比为1:2，故D正确。

故选C。

〖分析〗（1）由乙图知S和S1都闭合时电饭锅的R1和R2并联；（2）由丙图知通过R1的电流为2A；（3）S和S1都闭合时，由丙图知I总=3A，根据P总=U总I总=220V×3A=660W；（4）由丙图知当R1和R2并联，通过它们的电流分别为I1=2A、I2=1A，。

2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。

【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。

3．如图A、B、C、D是根据下面的实物连接电路画出的电路图，其中正确的（）A. B. C. D.【答案】D【解析】【解答】A.有开关与两灯并联，A不符合题意；B.两灯与两开关都是串联关系，B不符合题意；C.中间的开关与上面的灯并联，且与下面的灯串联，C不符合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图相符，D符合题意；故答案为：D。

【物理】初三物理电流和电路的技巧及练习题及练习题 ( 含答案 ) 含分析一、电流和电路选择题1．在如图的电路中，灯泡L 上标有“ 6V4W”的字样，当S、 S1均闭合时，灯泡正常发光，电压表示数为12V；若再断开S1，灯泡的实质功率变成本来的，则以下选项正确的选项是（）A. 电路中电源电压为 24V B电.阻 R 的阻值为 27Ω1C. 断开 S1后，电压表的示数变大D断.开 S1前后，电流表的示数之比为4：1【答案】 B【分析】【解答】解：（1）当 S、 S1均闭合时，灯泡与电阻22两头的R 串连，电压表测R电压，电流表测电路中的电流，灯泡正常发光时的电压为6V，功率为 4W，∵串连电路中总电压等于各分电压之和，∴电源的电压U=U L+U2=6V+12V=18V，故 A 不正确；∵串连电路中各处的电流相等，∴依据 P=UI 可得，电路中的电流：I=I L= ==A，依据欧姆定律可得：R L===9Ω，R2= ==18 Ω；（ 2）若再断开S1时，灯泡与两电阻串连，电压表测R2两头的电压，电流表测电路中的电流，∵灯泡的实质功率变成本来的，∴依据 P=I2R 可得，此时电路中的电流即电流表的示数：I′====A，断开 S1前后，电流表的示数之比：I： I ′ =A：A=2：1，故 D 不正确；电路中的总电阻：R= ==54 Ω，∵串连电路中总电阻等于各分电阻之和，∴R1=R﹣R L﹣ R2=54 Ω﹣ 9Ω﹣ 18Ω =27 Ω，故 B 正确；电压表的示数：U2′ =I2=′R A×18Ω =6V＜ 12V，即电压表的示数变小，故 C 不正确．应选B．【剖析】（1）当S、S1均闭合时，灯泡与电阻R2串连，电压表测R2两头的电压，电流表测电路中的电流，灯泡正常发光时的电压和额定电压相等，依据串连电路的电压特色求出电源的电压；依据 P=UI 求出电路中的电流，利用欧姆定律求出灯泡和R2的电阻；（ 2）若再断开S1时，灯泡与两电阻串连，电压表测R2两头的电压，电流表测电路中的电流，依据灯泡的实质功率变成本来的和 P=I2R 求出电路中的电流，进一步得出断开S1前后电流表的示数之比，利用欧姆定律求出电路中的总电阻，利用串连电路的电阻特色求出R1的阻值，再利用欧姆定律求出电压表的示数．2．为了提升学生应用能力保护国家财产，我校在微机室设置前后两扇门，只有当两扇门都关上时（关上一道门相当于闭合一个开关），办公室内的指示灯才会亮，表示门都关上了以下四幅图中切合要求的电路图是（）A. B. C. D.【答案】A【分析】【解答】解：由题意可知，办公室内的指示灯是由两个开关控制的，当两个开关都闭合时，灯才亮，说明两个开关是串连的，A、两个开关和灯串连，只有两个开关都闭合时，指示灯才会发光，切合要求；B、两个开关都闭合时，灯泡和电源都被短路，不切合要求；C、图中两个开关并联，闭合任何一个开关，指示灯都会发光，不切合要求；D、当 S1闭合时，电源被短路，不切合要求。

九年级物理电流和电路专题练习（解析版）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

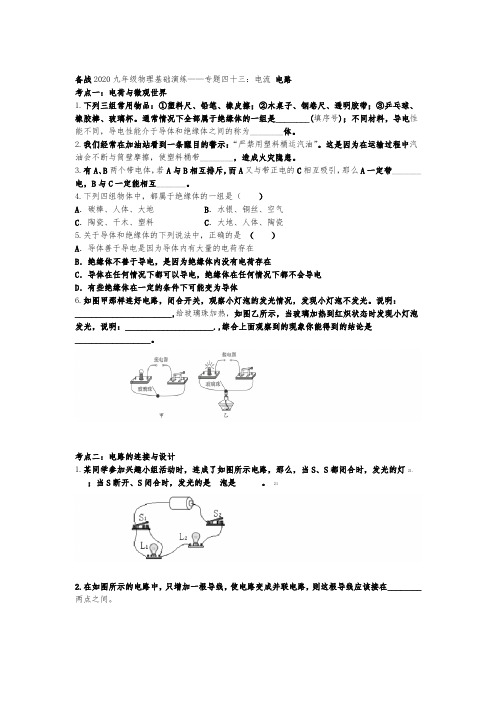

备战2020九年级物理基础演练——专题四十三：电流电路考点一：电荷与微观世界1.下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。

通常情况下全部属于绝缘体的一组是________(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为________体。

2.我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽油”。

这是因为在运输过程中汽油会不断与筒壁摩擦，使塑料桶带________，造成火灾隐患。

3.有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与C一定能相互_______。

4.下列四组物体中，都属于绝缘体的一组是（）A．碳棒、人体、大地 B．水银、铜丝、空气C．陶瓷、干木、塑料 C．大地、人体、陶瓷5.关于导体和绝缘体的下列说法中，正确的是（）A．导体善于导电是因为导体内有大量的电荷存在B．绝缘体不善于导电，是因为绝缘体内没有电荷存在C．导体在任何情况下都可以导电，绝缘体在任何情况下都不会导电D．有些绝缘体在一定的条件下可能变为导体6.如图甲那样连好电路，闭合开关，观察小灯泡的发光情况，发现小灯泡不发光。

说明：_______________________,给玻璃珠加热，如图乙所示，当玻璃加热到红炽状态时发现小灯泡发光，说明：_____________________.,综合上面观察到的现象你能得到的结论是__________________。

考点二：电路的连接与设计1.某同学参加兴趣小组活动时，连成了如图所示电路，那么，当S、S都闭合时，发光的灯21．；当S断开、S闭合时，发光的是泡是。

212.在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在________两点之间。

3.按照我国交通管理的规定，“红灯停、绿灯行、黄灯预备”，有人在科技活动中设计了一个实验电路，用以模拟十字路口的红绿灯，如图5-4所示。

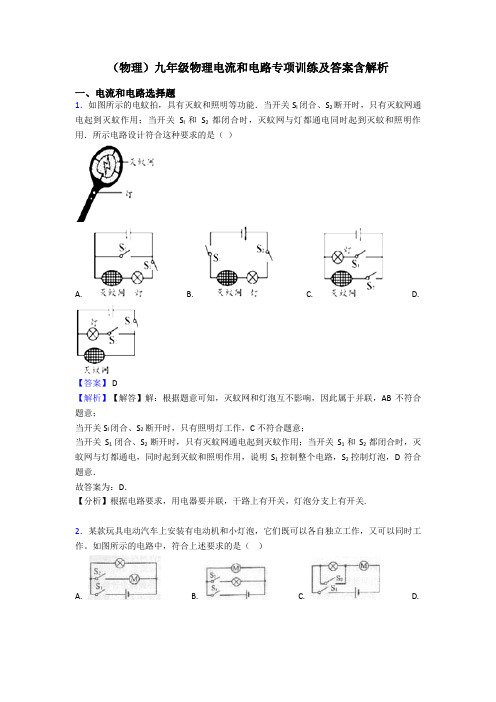

（物理）九年级物理电流和电路专项训练及答案含解析一、电流和电路选择题1．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S l闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S l和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用．所示电路设计符合这种要求的是（）A. B. C. D.【答案】 D【解析】【解答】解：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联，AB不符合题意；当开关S l闭合、S2断开时，只有照明灯工作，C不符合题意；当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，S2控制灯泡，D符合题意．故答案为：D．【分析】根据电路要求，用电器要并联，干路上有开关，灯泡分支上有开关.2．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。

如图所示的电路中，符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D符合题意。

故答案为：D.【分析】并联电路中各支路的用电器可以互不影响的工作。

3．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。

（物理）初三物理电流和电路解题技巧及经典题型及练习题(含答案)含解析一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。

在如图所示的四个电路图中,符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D符合题意。

故答案为：D.【分析】根据电路要求，各用电器互不影响的电路是并联电路。

3．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。

（物理）初三物理电流和电路模拟试题及分析一、电流和电路选择题1．对于下边四幅图说法正确的选项是（）A. 甲图金属箔张开说明绝缘棒带正电B.乙图弹簧秤示数等于左侧钩码重力的一半C. 丙图说明液体压强跟液体密度相关D.丁图中人手不该当接触测电笔笔尾金属体【答案】 C【分析】【解答】 A、甲图金属箔张开只好说明绝缘棒带电，但不可以确立是正电仍是负电， A 不切合题意；B、乙图中因为弹簧秤拉力方向并不是竖直、故其力臂并不是左侧钩码重力力臂的一半，所以弹簧示数并不是左侧钩码重力的一半， B 不切合题意；C、丙图中能够看出，橡皮膜所在深度同样，U 形管中液面高度差不同样，说明液体压强与水和盐水的密度相关， C 切合题意；D、丁图顶用电笔丈量时要使其与地面接触形成回路，故需要人手接触电笔笔端， D 不切合题意．故答案为： C．【剖析】（ 1）验电器是检查物体能否带电的仪器；（2）力臂是支点支力作用线的垂线段的长度，由图剖析动力和阻力力臂的大小关系，进而解答；（3）液体内部的压强盛小与液体的密度和深度相关，依据图示剖析解答；（4）使用试电笔时人手要接触笔尾金属体而不可以接触笔尖金属体.2．在如下图的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】A【分析】【解答】A、这是奥斯特实验装置，说明电流四周存在磁场即，电能生磁， A 切合题意；B、这是电磁感觉现象实验装置，说明磁能生电， B 不切合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不可以说明电能产生磁，C 不切合题意；D、该实验说明塑料不是导体，不可以说明电能产生磁，D 不切合题意．故答案为： A．【剖析】电能生磁指的是电流四周有磁场，这就是电流的磁效应.3．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

初三物理电流和电路及其解题技巧及练习题( 含答案 ) 含分析一、电流和电路选择题1．四个悬挂着的通草小球，静止时的地点关系如下图，以下说法正确的选项是（ ）A.A 球与C. B 球与C 球必定带有异种电荷D 球必定带有同种电荷B. B 球可能带电，也可能不带电D. D 球可能带电，也可能不带电【答案】 D【分析】 【解答】 AB 电． BC 相互吸引，则电，也可能为轻小物体． 相互排挤，所以它们必定带同种电荷．可能是正电，也可能是负C 可能带异种电荷，也可能为轻小物体． CD 相互吸引，则D 切合题意 .D 可能带故答案为： D ．【剖析】依据同种电荷相互排挤，异种电荷相互吸引，带电体能吸引轻小物体的特色综合 剖析，相排挤必定带电，相吸引则有两种可能.2．取两个同样的验电器 A 和 B ，使 A 带上负电荷，能够看到 A 的金属箔张开， B 的金属箔闭合。

用带有绝缘柄的金属棒把 A 和 B 连结起来（如下图），察看到A 的金属箔张开的角度减小， B 的金属箔由闭合变成张开。

以下描绘错误的选项是（）A. 金属杆是导体B. 两金属箔片能够张开是因为带上了同种电荷C. 实验中金属杆和金属球接触的一瞬时， B 验电器中的金属箔带上了负电荷D. 实验中金属杆和金属球接触的一瞬时，金属杆中电流方向是自 A 流向B【答案】 D【分析】 【解答】 A.金属棒能够导电，A 不切合题意；B.验电器的金属箔张开角度是带了同种电荷，B 不切合题意；C.金属杆和金属球接触时， A 验电器上的电子有部分转移到 B 验电器上， 同样的电荷， C 不切合题意；B 验电器带了和AD.在金属杆金属球接触时，电子由A 向B 挪动，电流的方向和负电荷的方向相反，电流从B 向 A， D 切合题意。

故答案为： D.【剖析】验电器利用同种电荷相排挤工作，电流的方向和负电荷的定向挪动方向相反。

3．如下图，图中两灯规格不一样，能测出经过灯L1电流的电路是（）A. B. C. D.【答案】 D【分析】【解答】解： A、图中电流表与灯L1串连，但其正负接线柱接反了， A 不切合题意；B、图中电流表与灯L 串连，且电流正进负出，能正确测出经过灯L 的电流， B 不切合题22意；C、图中电流表接在干路上，且电流正进负出，丈量的是干路电流， C 不切合题意。

（物理）初三物理电流和电路及其解题技巧及练习题(含答案)含解析一、电流和电路选择题1．在如图所示的电路连接中，下列说法正确的是（）A. 灯泡L1和L2并联，电压表测量的是电源电压B. 灯泡L1和L2并联，电流表测的是L1支路的电流C. 灯泡L1和L2串联，电压表测的是L2的电压D. 灯泡L1和L2串联，电压表测的是L1的电压【答案】 D【解析】【解答】由电路知道，电流只有一条路径，所以灯泡L1、L2串联，电流表测串联电路的电流，电压表并联在L1两端，测L1两端的电压。

A、B、C不符合题意，D符合题意．故答案为：D．【分析】串联电路电流只有一条路径，用电器不能独立工作；并联电路有两条或两条以上路径，各用电器可以独立工作；电流表应与被测电路串联，电压表应与被测电路并联．由此分析判断2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．4．在如图所示的电路中，电源电压不变．闭合电键S后，灯L1、L2都发光．一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】C【解析】【解答】解：A、如果灯泡L1短路，将形成电源短路，电流表被烧坏，电压表示数为零．不符合题意；B、如果灯泡L2短路，整个电路短路，电流表电压表示数都变为零．不符合题意；C、如果灯泡L1断路，电流表测量L2支路电流不受影响，示数不变；电源电压不变，电压表示数不变．符合题意；D、如果灯泡L2断路，不发光；电流表断路无示数、示数变小，但电压表还是测量电源电压，示数不变．不符合题意．故选C．【分析】如图所示，两灯泡并联，电流表测灯L2中电流，电压表测并联电路中电压．根据电流表、电压表在电路中特征来判断．5．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．6．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。

初三物理电流和电路测试卷有答案一、选择题（共18道总分36分）1、下列说法正确的是（）A．只要导体内自由电荷移动，就能形成电流B．在闭合电路中要得到持续电流就必须有电源C．在串联电路中，有一个用电器开路，其余用电器均能工作D．在并联电路中，有一个用电器被短路其余用电器仍可照常工作2、如图6所示的电路中，闭合开关时，下列说法正确的是（）A.两灯泡串联B．开关只能控制灯L1C．电流表测的是总电流的电流D．电流表测的是灯L23、如图所示的电路中，闭合开关，下列说法正确的是（）A．两灯泡是串联的B．开关只能控制L2的电流C．电流表测总电流D．电流表测L14、（2015•扬州）一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（）A．一定不带电B．一定带负电C．一定带正电D．可能不带电5、下列物体中，通常情况下属于导体的是A．塑料梳子B．橡皮C．铅笔芯D．玻璃杯6、下列说法正确的是（）A．负电荷定向移动的方向与电流方向一致B．电阻箱不能准确读出连入电路的电阻值C．铜线中的电流是靠自由电子定向移动形成的D．电源是把电能转化为其他形式能量的装置7、如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的()A．电源B．开关C．导线D．用电器8、如图，A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则A、B的电阻RA 、RB和通过的电流IA、IB间的关系正确的是（）A．IA =IBB．IA＞IBC．RA=RBD．RA＞RB9、通常情况下，下列物体属于导体的是（）A．橡皮B．塑料尺C．木片D．铜线10、（10·茂名）下列物理量中，以科学家安培的名字作为单位的是（）A．电压B．电流C．电阻D．电功率11、两个相同的验电器A和B都带有电荷，A的金属箔张开角度大于B的金属箔张开角度，如图（1）所示，拿一根带橡胶的棒ab，把A．B连接起来，可观察到下述现象：A的金属箔张开角度逐渐减少到零。
