初中物理-探究简单电路单元检测题(有答案)

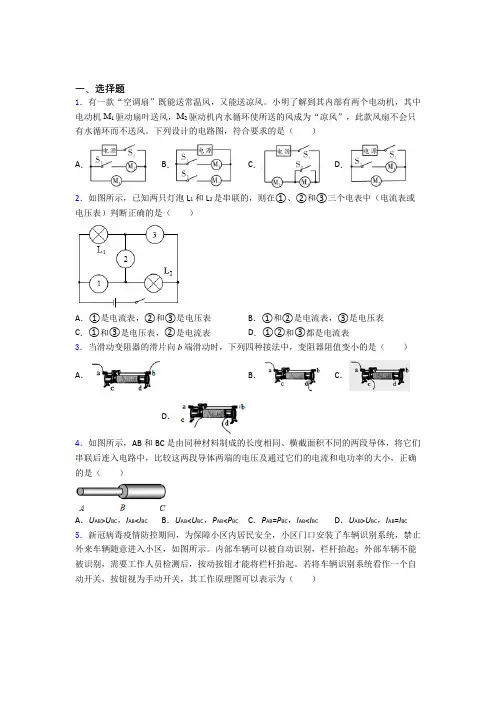

一、选择题1．有一款“空调扇”既能送常温风，又能送凉风。

小明了解到其内部有两个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。

下列设计的电路图，符合要求的是（）A．B．C．D．2．如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，②和③是电压表B．①和②是电流表，③是电压表C．①和③是电压表，②是电流表D．①②和③都是电流表3．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（）A．B．C．D．4．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流和电功率的大小，正确的是（）A．U AB>U BC，I AB<I BC B．U AB<U BC，P AB<P BC C．P AB=P BC，I AB<I BC D．U AB>U BC，I AB=I BC 5．新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，禁止外来车辆随意进入小区，如图所示。

内部车辆可以被自动识别，栏杆抬起；外部车辆不能被识别，需要工作人员检测后，按动按钮才能将栏杆抬起。

若将车辆识别系统看作一个自动开关，按钮视为手动开关，其工作原理图可以表示为（）A．B．C．D．6．小明用如图所示的器材，探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大，关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、材料的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表7．“用电流表测量小灯泡的电流”的部分电路如图所示。

下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L1的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流8．如图所示自动测定油箱内油量的装置，当油位上升时，关于油量表和R1接入电路中的电阻情况下列说法正确的是（）A．油量表相当于电流表，R1变大B．油量表相当于电流表，R1变小C．油量表相当于电压表，R1变大D．油量表相当于电压表，R1变小9．如图，是小明同学测定灯泡L 1的电压和电流，当他闭合开关S 时，发现电流表的示数为零，而电压表的示数接近电源电压，出现这种故障的原因可能是（ ）A ．灯泡L 1短接B ．开关S 接触不良C ．灯泡L 1断路D ．灯泡L 2断路10．如图所示电路，要使灯泡1L 和2L 组成串联电路，应该（ ）A ．只闭合S 3B ．只闭合S 1C ．同时闭合S 1和S 2D ．同时闭合S 1和S 311．下列说法正确的是（ ）A ．摩擦起电的实质是创造了电荷B ．验电器的工作原理是同种电荷相互吸引C ．公路上的路灯同时亮同时灭，它们是串联在一起的D ．电荷的定向移动形成电流，电流的方向与正电荷定向移动的方向相同12．图中用电压表测量灯泡 L 2两端电压正确的是（ ）A ．B ．C ．D．二、填空题13．如图所示是一种自动测定汽车油箱内油面高度的装置。

1L 2L vs九年级物理探究简单电路的单元测试一、选择题1、下列电路图与实物图一致的是（ ）2、在如图所示的电路中，为使灯L 1与L 2并联，应( ） A ．闭合开关S 1、S 2,断开S 3 B ．闭合开关S 1、S 3,断开S 2 C ．闭合开关S 2、S 3，断开S 1 D ．同时闭合开关S 1、S 2、S 33、如图所示,在探究并联电路中的电流关系时,小明同学用电流表测出A 、B 、C 三处的电流分别为I A =0。

4A 、I B =0。

26A ，则I C 的大小为 （ ）A ．0。

4AB ．0.26AC ．0.2AD ．0。

14A4、在用电压表测某电阻两端的电压时,若选用0～3V 的量程,测得的电压值为2。

2V ；若使用0～15V 量程,测得的电压值为2.0V ，那么该电阻两端电压的大小应是 （ ) A ．2.2V B ．2。

0V C ．2。

1V D ．无法确定5、如图所示，开关S 闭合后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，则电路故障可能是 （ ） A ．电流表坏了或未接好 B ．L 1的灯丝烧断或灯座未接通 C ．L 2的灯丝烧断或灯座未接通 D ．电流表和L 1、L 2都坏了7、如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时,两表示数的变化情况是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大,电压表示数变大C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大 8、如图所示，电源电压是5V 并保持不变，开关S 闭合后电压表的示数为3V ，则 A ．L 1两端的电压为3V B ．L 2两端的电压为3V C ．L 2两端的电压为2V D ．L 1两端的电压为5V9、如图所示的电路中,开关S 闭合后和闭合前的电压表的示数（ ） A 、不变 B 、增大 C 、减小 D 、无法确定10、如图所示电路，电源电压为6V ，电键K 闭合时,电压表示数为6V ，出现此现象的原因可能是（ ）A ．L 1短路或L 2断路B ．L 1断路或L 2短路C ．L 1和L 2都断路D ．L 1和L 2都短路 11、如图所示的四个电路中，属于并联电路的是（ ）第5题图第2题图第3题图AB C12、某同学采用如图所示电路做电学实验时,出现一处电路故障,以下分析正确的是（ ） A ．若电流表无示数,电压表有示数,则R 1短路 B ．若电流表无示数，电压表无示数，则R 2断路 C ．若电流表有示数，电压表有示数,则R 1断路 D ．若电流表有示数，电压表无示数，则R 2短路 13、关于电路的说法错误的是( )A ．电源是提供电能的装置B ．只有电路闭合时，电路中才有电流C ．电流沿着“正极→用电器→负极”的方向流动D ．用电器是将其他形式的能转化为电能的装置 14、如图所示的各电路图中,能反映出L l 、L 2并联，开关S 断开后L 1仍能发光的是( ）15、如图所示,当开关S 闭合后，两只灯泡均发光,两表均有示数。

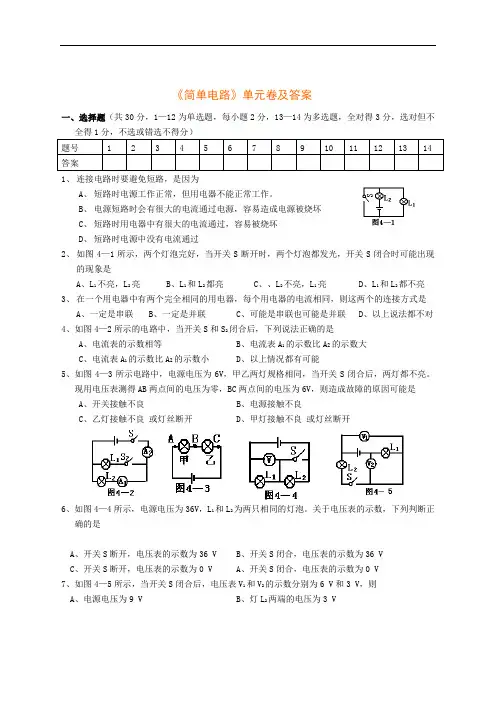

《简单电路》单元卷及答案一、选择题（共30分，1—12为单选题，每小题2分，13—14为多选题，全对得3分，选对但不1、 连接电路时要避免短路，是因为A 、 短路时电源工作正常，但用电器不能正常工作。

B 、 电源短路时会有很大的电流通过电源，容易造成电源被烧坏C 、 短路时用电器中有很大的电流通过，容易被烧坏D 、 短路时电源中没有电流通过2、 如图4—1所示，两个灯泡完好，当开关S 断开时，两个灯泡都发光，开关S 闭合时可能出现的现象是A 、L 1不亮，L 2亮B 、L 1和L 2都亮C 、、L 2不亮，L 1亮D 、L 1和L 2都不亮3、 在一个用电器中有两个完全相同的用电器，每个用电器的电流相同，则这两个的连接方式是A 、一定是串联B 、一定是并联C 、可能是串联也可能是并联D 、以上说法都不对 4、如图4—2所示的电路中，当开关S和S2闭合后，下列说法正确的是A 、电流表的示数相等B 、电流表A 1的示数比A 2的示数大C 、电流表A 1的示数比A 2的示数小D 、以上情况都有可能5、如图4—3所示电路中，电源电压为6V ，甲乙两灯规格相同，当开关S 闭合后，两灯都不亮。

现用电压表测得AB 两点间的电压为零，BC 两点间的电压为6V ，则造成故障的原因可能是 A 、开关接触不良B 、电源接触不良C 、乙灯接触不良 或灯丝断开D 、甲灯接触不良 或灯丝断开6、如图4—4所示，电源电压为36V ，L 1和L 2为两只相同的灯泡。

关于电压表的示数，下列判断正确的是A 、开关S 断开，电压表的示数为36 VB 、开关S 闭合，电压表的示数为36 VC 、开关S 断开，电压表的示数为0 V A 、开关S 闭合，电压表的示数为0 V7、如图4—5所示，当开关S 闭合后，电压表V 1和V 2的示数分别为6 V 和3 V ，则A 、电源电压为9 VB 、灯L 2两端的电压为3 VC 、灯L 1、L 2两端的电压为3 VD 、以上都不正确8、一段导体两端的电压为3 V ，导体的电阻为12Ω，断开电源，使导体两端的电压为零，导体的电阻为A 、0ΩB 、3ΩC 、8ΩD 、12Ω 9、一段导线，要使它连入电路的电阻变大，可采用的方法是 A 、减小导线两端的电压 B 、增大导线中的电流 C 、将导线拉长后接入电路D 、将导线对折后接入电路10、小明同学连接了如图4—6电路，V 1、V 2是两个完全相同的电压表，都有3 V 和15 V 两个量程。

一、选择题1．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是（）A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V2．金属锡的原子核带有50个大小与电子电荷相等的正电荷，关于它的原子核外电子个数和这些电子总共带的电荷量，下列说法中正确的是（）A．50，8×10-18 CB．50，80CC．100，8×10-18 CD．0，1.6×10-19 C3．某电路板上有两只小灯泡和一个开关，当开关闭合时，两灯都发光；开关断开，两灯都熄灭，这两只小灯泡的连接方式是（）A．一定串联B．可能串联，也可能并联C．一定并联D．无法确定4．如图所示，小阳同学做电学实验时误把电流表和电压表的位置接反了。

闭合开关，会出现的现象是（）A．电流表被烧坏B．小灯泡发光C．电流表无示数，电压表有示数D．电流表有示数，电压表无示数5．如图是两个相同的不带电验电器A和B，用毛皮擦过的橡胶棒与金电器A的金属球接触后，再用带有绝缘手柄的金属棒把两验电器的金属球连接起来。

则下列说法正确的是（）A．用毛皮摩擦过的橡胶棒带正电B．验电器金属箔片张开，说明金属箱片带上了异种电荷C．两验电器金属球连接起来后，验电器A的金属箔片张角会变大D．两验电器金属球连接起来后，瞬间的电流方向是从金属棒的右端到左端6．电脑正常工作时，中央处理器不断发热必须用风扇给予降温。

为了保证中央处理器不被烧坏，要求：中央处理器（即CPU）工作之前，带动风扇的电动机要先启动，中央处理器断电后，电动机仍能工作很长一段时间，来进行散热，同学们设计的四个电路图中符合要求的是（）A．B．C．D．7．高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”；如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。

下列电路图能实现上述功能的是（）A．B．C．D．8．如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（）A．B．C．D．9．如图所示，开关S闭合，两灯均正常发光，电流表A1的示数为09A，电流表A2的示数为0.5A，电压表的示数为9V。

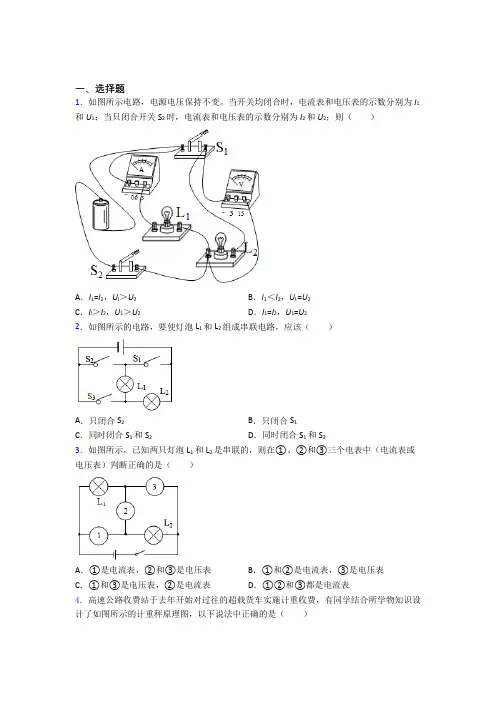

一、选择题1．如图所示电路，电源电压保持不变。

当开关均闭合时，电流表和电压表的示数分别为I1和U1；当只闭合开关S2时，电流表和电压表的示数分别为I2和U2；则（）A．I1=I2，U l＞U2B．I1＜I2，U l =U2C．I l＞I2，U1＞U2D．I1=I2，U1=U22．如图所示的电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S2B．只闭合S1C．同时闭合S1和S2D．同时闭合S1和S33．如图所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A．①是电流表，②和③是电压表B．①和②是电流表，③是电压表C．①和③是电压表，②是电流表D．①②和③都是电流表4．高速公路收费站于去年开始对过往的超载货车实施计重收费，有同学结合所学物知识设计了如图所示的计重秤原理图，以下说法中正确的是（）A．称重表相于一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大5．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流A．只有①②B．只有②③C．只有②④D．只有①④6．如图所示，闭合开关，电路正常，过了一段时间，两个电表示数均变为零，故障原因可能是（）A．1L断路B．1L短路C．2L断路D．2L短路7．实验小组为医院病房设计呼叫电路，在病人需要护理时，闭合床头开关，通过电铃就能及时通知值班室里的护士，再通过指示灯准确知道是哪一位病人需要护理，图中最合理的设计方案是（）A．B．C．D．8．“用电流表测量小灯泡的电流”的部分电路如图所示。

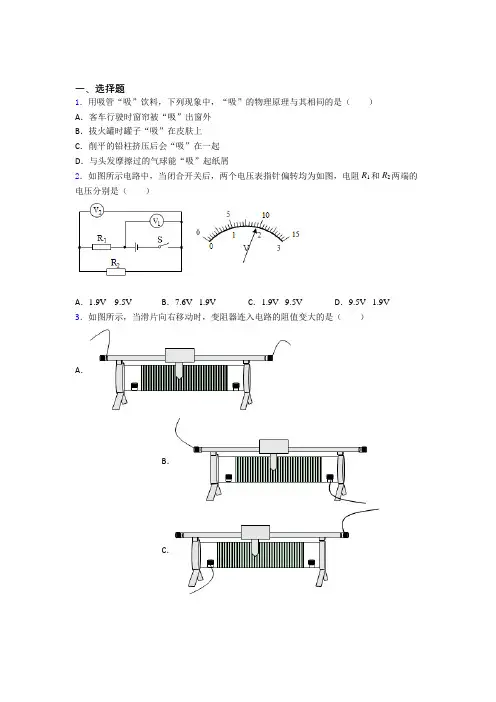

一、选择题1．用吸管“吸”饮料，下列现象中，“吸”的物理原理与其相同的是（）A．客车行驶时窗帘被“吸”出窗外B．拔火罐时罐子“吸”在皮肤上C．削平的铅柱挤压后会“吸”在一起D．与头发摩擦过的气球能“吸”起纸屑2．如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻R1和R2两端的电压分别是（）A．1.9V 9.5V B．7.6V 1.9V C．1.9V 9.5V D．9.5V 1.9V3．如图所示，当滑片向右移动时，变阻器连入电路的阻值变大的是（）A．B．C．D．4．将两个电流表分别接入如图甲所示的两个位置测量电流，此时电流表A1和A2的示数分别如图乙所示，电流表A1、A2的读数分别为（）A．0.22 A0.7 A B．0.14 A 1.2 A C．0.24 A 1.2 A D．0.24 A0.7 A 5．在相同温度下，关于导体的电阻，下列说法中正确的是（）A．铜线的电阻一定比铝线的小B．长度和粗细均相同的铜线和铝线电阻相等C．长度相同的两根铜线，粗的那根电阻较小D．粗细相同的两根铝线，长的那根电阻较小6．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（）A．1.2A、0.22A B．0.96A、0.24A C．0.98A、0.22A D．1.2A、0.24A 7．如图所示，开关S闭合，两灯均正常发光，电流表A1的示数为09A，电流表A2的示数为0.5A，电压表的示数为9V。

下列判断不正确的是（）A．通过灯L1的电流为0.4AB．灯L1两端的电压为9VC．灯L2两端的电压为9VD．电源两端的电压为18V8．关于电流表和电压表的使用，下列说法不正确的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出9．《中国诗词大会》比赛中用到了抢答器。

中考物理模拟题《简单电路》专项测试题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、单选题 1．（2024北京海淀初三一模）图1所示的物品中，通常情况下属于导体的是（ ）2．（2024北京西城初三一模）如图所示的四种物品中，通常情况下属于导体的是（ ）A ．塑料尺B ．橡皮擦C ．铅笔芯D ．便签纸3．（2024北京顺义初三一模）通常情况下，下列材料属于导体的是（ ） A ．橡胶B ．塑料C ．棉布D ．铁4．（2024北京平谷初三一模）小华把一段扁平、干燥的塑料绳一端扎紧，把另一端撕开成许多轻质细丝，用干燥的手向下捋几下，发现细丝张开了，如图所示。

细丝之所以张开是由于（ ）A ．同种电荷相互排斥B ．异种电荷相互吸引C ．同种电荷相互吸引D ．异种电荷相互排斥5．（2024北京通州初三一模）图中所示电路，闭合开关S 后，灯泡1L 、2L 都不发光，电流表示数几乎为零，电压表示数约为3V 。

已知两灯规格相同，则该电路故障可能是（ ）图 1陶瓷盘B 不锈钢锅A玻璃杯C木铲D图7L 1L 2SA ．灯泡1L 断路B ．灯泡2L 断路C ．灯泡1L 短路D ．电流表处有短路6．（2024北京通州初三一模）通常情况下，下列物质中导电性能最强的是（ ） A ．钢铁B ．玻璃C ．橡胶D ．陶瓷7．（2024北京房山初三一模）下列物品通常情况属于导体的是（ ） A ．钢直尺B ．塑料三角板C ．橡皮D ．干布8．（2024北京丰台初三一模）下列物品中，通常情况下属于导体的是（ ） A ．塑料盒B ．木铲C ．瓷碗D ．钢尺9．（2024北京人大附中初三一模）同学们的文具盒中有很多文具，通常情况下属于导体的是（ ） A ．橡皮B ．塑料直尺C ．金属圆规D ．透明笔袋10．（2024北京东城初三一模）通常情况下，下列物品属于导体的是（ ）A ．金属丝B ．玻璃杯C ．塑料尺D ．橡胶圈11.（2024北京东城初三一模）如图所示，试电笔的构造元件中通常情况属于绝缘体的是 A.笔尾金属体B.电阻C.弹簧D.塑料外壳12．（2024北京海淀初三一模）如图7所示，灯L 1和灯L 2的额定电压相同，闭合开关S 后，两灯均发光，已知此时L 1比L 2的功率大。

第Ⅰ卷（选择题，共30分）一、选择题（本题10小题．每小题3分，共30分；请将每题只有一个符合题意的选项填写在相应题后的括号内）1．关于生活中的一些电路连接，下列判断不正确的是（）A．节日的夜晚，装扮秦淮河畔小树的小彩灯是串联的B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．一般家庭的卫生间都要安装照明灯和换气扇，使用时互不影响，它们是并联的D．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的2．图3-1为路口交通指示灯的示意图。

指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。

据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的 B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联 D．绿灯与黄灯并联后再与红灯串联3．如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）。

图3-2甲图3-2乙图3-1 图3-3 图3-4 图3-54．如图13-3所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为I A=、I B=、I C=，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．换用电流表的另一量程，再测出一组电流值5．小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图13-4所示的电路。

当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（）A、A1的示数变大，A2的示数不变B、A1的示数变小，A2的示数变大C、A1的示数变大，A2的示数变小D、A1的示数不变，A2的示数变大6．如图3-5所示，开关S闭合时，可能发生的现象是（）A. L1被烧坏B. L1、L2均不发光C. 电池被烧坏D. L2被烧坏7．如图3-6所示，粗心的小强把电流表当作电压表接在了L1的两端。

第13章探究简单电路-复习1．小峰探究发现，某电动玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，他想进一步探究该电动玩具车内部电动机与指示灯的连接方式，便将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，则该玩具车电路中电动机与指示灯的连接方式()A．可以确定，一定串联B．可以确定，一定并联C．可以确定，串联、并联都行D．需要再断开开关，转动车轮，观察指示灯2．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数。

为了找出发生故障的原因，现用一根导线进行检测，发现：导线连接a、b时，两灯泡均不发光，电流表无示数；导线连接b、c时，L1发光，L2不发光，则电路故障可能是()A．L1断路B．L1短路C．L2断路D．L2短路3．如下图电路中，闭合开关S后，两表示数如图所示，则()A．甲表是A1表，L2中的电流是0.6A B．甲表是A2表，L2中的电流是1.0AC．甲表是A1表，L2中的电流是0.4A D．甲表是A2表，L2中的电流是0.4A4．某同学在探究串联电路电流规律的实验中，按如图所示接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零。

他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零；电路的故障可能是()A．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路5．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。

闭合开关S后，灯L1、L2都正常发光，则()A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表6．如图所示，连入电路中的电灯L1、L2、L3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是()A．I1B．I2C．I3D．I1＋I2＋I37.下图中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两端的电压分别为()A.3V和4.5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V8．在探究电路的电压规律实验时用了图中的某个电路，已知R1>R2，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是()A．B．C．D．9．小王家的卫生间有一只换气扇和一盏照明灯，它们的电路连接如图所示。

一、选择题（每题3分，共33分）1、教学楼每层走廊的中间装有一盏路灯,而两头楼梯都有一个开关便于控制.为了从这一头开(或关)灯而到另一头能够关(或开)灯, 图11—1中设计最合理的是 （ ）图11—12、在图11—2所示的各电路中，开头S 闭合后，小灯泡L 1、L 2都能发光的图是( )图11—23、通常情况下，下列物体中属于绝缘体的是 （ ）A.铁丝B.橡胶棒 C ．人体 D ．盐水4、 图11-3所示是用电流表测通过灯泡电流或用电压表测灯泡俩端电压的电路图，其中正确的是（ ）图11—35、如图11-4所示，一个带金属外壳的用电器，有甲、乙、丙三个触点(可接通或断开)。

使用过程中，当人站在地上,身体一部分接触到金属外壳时，最有可能造成触电事故的是三个触点处于（ ）选项 触点甲 触点乙 触点丙 A 接通 接通 接通 B 断开 接通 断开 C 断开 断开 接通 D接通断开断开6、如图11-5所示电路，当闭合开关S ，滑动变阻器R 的滑片向b 端移动时，电流表的示数以及灯L 的亮度变化情况应是A 、电流表示数变大，灯L 变暗B 、电流表示数变小，灯L 变暗C 、电流表示数变大，灯L 变亮D 、电流表示数变小，灯L 变亮+A A — — V+ B+ AC _V_ + D图11-57、如图11—6是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是( )图11—6A、L1断路B、L l短路 C．L2断路 D、L2短路8、将一根铜导线接在电路中，要使导线电阻变大，下列说法正确的是( )A、将铜导线对折后接人电路B、增大导线两端的电压或增大电流C、用长度、横截面积相同的铝导线代替D、用长度、横截面积相同的银导线代替9、如图11—7所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较这两段导体两端的电压及通过它们的电流的大小，有（） A．U AB>U BC，I AB<I BC B．U AB<U BC，I AB=I BCC. U AB>U BC，I AB＝I BC D．U AB＝U BC，I AB<I BC图11—710、使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图11—8所示的各图中，正确的是（）图11—811、如图11—9所示的电路中，电流表测量的是 ( )A.通过灯L1的电流B.通过灯L2的电流C.通过灯L1和灯L2的电流之和D.电源供给电路的总电流二、填空题（每空1分，共24分）12、小明在实验时连成如图11—10所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因．(1)电路中其中的一个灯泡被短路了，对吗? ，因为，如果是其中的一个灯泡被短路了，则，所以肯定 (“是”或“不是”)其中的一个灯泡被短路．(2)电路中其中的一个灯泡灯丝断了，即开路了，对吗? ，因为其中的一灯泡开路，则，所以断定 (填“是”或“不是”)其中的一个灯泡开路了．13、在图11—11中，电压表的示数是 V图11—1114、请将下列物品进行分类：①食用醋②玻璃杯③铁锅④木筷子⑤陶瓷碗。

一、选择题1．A、B是两个轻质泡沫小球，C是用毛皮摩擦过的橡胶棒，A、B、C三者之间相互作用时的场景如图所示，由此可以判断（）A．小球B可能不带电B．小球B可能带正电C．小球A可能不带电D．小球A一定带正电2．如图所示电路，电源电压保持不变。

当开关均闭合时，电流表和电压表的示数分别为I1和U1；当只闭合开关S2时，电流表和电压表的示数分别为I2和U2；则（）A．I1=I2，U l＞U2B．I1＜I2，U l =U2C．I l＞I2，U1＞U2D．I1=I2，U1=U23．如图所示，关于电流表和电压表的连接，正确的是（）A．B．C．D．4．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。

观察电压表的接线和指针偏转可知（）A．锌片是正极，盐水电池电压为3VB．锌片是负极，盐水电池电压为0.6VC．铜片是正极，盐水电池电压为3VD．铜片是负极，盐水电池电压为0.6V5．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变小的是（）A．B．C．D．6．某同学用一个有0～3 V和0～15 V两个量程的电压表测某电路两端的电压，用的是0～3V量程，但记录的读数却是6.5 V，则该同学实际测的电压值最可能是（）A．1.3 V B．2.5 V C．5 V D．12.5 V7．如图所示的电路，下列说法中正确的是（）A．不能同时闭合开关S1、S2、S3B．闭合开关S2、S3，灯L2、L3并联且均发光C．只闭合开关S1，灯L1、L2串联，电流表A1、A2的示数相同D．闭合开关S1、S2，再闭合开关S3，电流表A1的示数不变8．用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果橡胶棒与甲互相排斥、跟乙相吸引，可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电9．下列物体通常情况下属于导体的是（）A．光纤维B．塑料尺C．橡胶棒D．铅笔芯10．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（）A．墨汁滴在热水中很快散开B．两个吸盘挤压后吸在一起C．折断一根铁丝需要很大力D．毛皮和橡胶棒吸引在一起11．如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是（）A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变暗，电流表示数变小12．家用冰箱的用电部分主要是电动压缩机和照明灯泡。

第十三章《探究简单电路》单元检测题1．如图所示，一根实验室中常用的橡胶棒与毛皮摩擦后，立即将该橡胶棒接触验电器的金属球，金属箔片张开。

下列说法正确的是（）A．金属箔片张开说明橡胶棒带电B．橡胶棒与毛皮摩擦后，毛皮所带的电荷为负电荷C．毛皮原子核对电子的束缚能力比橡胶棒强D．该验电器的原理是同种电荷相互吸引，异种电荷相互排斥2．小华要用电流表测并联电路中流经灯L2的电流，下列电路连接正确的是（）A．B．C．D．3．小汽车的四个车门对缝处各有一个触碰开关，关门时压下开关，门控灯不亮，开门时松开开关，门控灯亮。

若司机通过门控灯就可以知道是那个门没关好，请在图所示的电路图中选出最合理的车门门控灯设计原理图（）A．甲B．乙C．丙D．丁4．四个悬挂着的轻质小球，相互作用情况如图所示，则对小球带电情况的判断正确的是（）A．A、B、C球一定带电，D球可能不带电B．A球可能不带电，B、C、D球一定带电C．A、B球一定带电，C、D球可能带电D．A球一定带电，B、C、D球可能不带电5．下面是张华同学对身边的一些电路进行观察分析后作出的判断，其中正确的是（）A．厨房中的抽油烟机里装有照明灯和电动机，它们是串联的B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的C．楼道中的电灯是由声控开关和光控开关共同控制是并联的D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的6．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。

下列有关常见电压值、电流值的表述错误的是（）A．一节新的干电池的电压是1.5VB．空调工作时的电流大约为2AC．手机锂电池电压约为3.7VD．我国家庭电路的电压是220V7．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转如图乙所示，则通过灯泡L1、L2的电流分别为（）A．1.2A，0.3A B．0.32A，1.28AC．1.28A，1.6A D．1.28A，0.32A8．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法正确的是（）A．灯L1和灯L2串联B．灯L1和灯L2一定一样亮C．通过灯L1的电流与通过灯L2的电流一定相等D．灯L1和灯L2两端的电压一定相等9．如图所示实物图相对应的电路图是（）A．B．C．D．10．如图所示的电路中，闭合开关后属于并联电路的是（）A．甲乙B．甲乙丙C．甲乙丁D．乙丙丁11．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．3V、9.2V B．11.5V、2.3V C．2.3V、11.5V D．9.2V、2.3V12．在如图的电路中，下列理解正确的是（）A．开关闭合后，两灯泡串联，电压表V1测的是灯泡L1和电源的总电压B．开关闭合后，电压表V1和V2分别测的是灯泡L2和L1两端的电压C．开关闭合后，两灯泡并联，电压表V2测的是灯泡L2两端的电压D．开关断开后，电路中没有电流通过，两电压表均没有示数13．如图甲中闭合开关灯泡发光，乙中用带绝缘柄的金属棒把两个验电器连接起来（验电器带电情况如图所示），图丙中水果电池接电压表，图丁中在头发上摩擦过的塑胶梳靠近纸屑。

、选择题1. 下列用品中，通常情况下不容易导电的是 （）A.塑料直尺B.铅笔芯C.铁制铅笔盒D.金属小刀片2. 用毛皮摩擦过的橡胶棒吸引轻小纸屑后，有纸屑又很快飞开的原因是（ ）A. 纸屑不带电，所以不能被橡胶棒吸引B.纸屑质量太小，不能带电C.纸屑带了正电荷同种电荷互相排斥 D 纸屑带了负电荷，同种电荷互相排斥3•下列描述最接近实际的是（）A •卧室内一盏LED 灯功率约为600W B. —台家用电冰箱正常工作电流约为 1AC 教室门高度约为 240cmD.洗浴用温泉水温度约为 60 C4•两个相同的小灯泡，单独接在两节干电池组成的电源两端，都能发光，只是亮度有所不同5. 由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两简单电路当其连接成如图所示的电路时，闭合开关后，小灯泡 现象是（）L i 和L 2也都发光•用一根导线接在小灯泡的两端，你会看到的A.小灯泡L i 和 L 2仍都发光B. 小灯泡L i 和 L 2都熄灭C. 小灯泡L i 仍发光，小灯泡 L 2熄灭D.小灯泡L 2仍发光，小灯泡L i 熄灭B.1P 在最左端,P 2在最右端C. P 在最左端，P 2在最左端个滑动变阻器阻值最大，滑片P i、P2的位置应同时满足（）D. iP在最右端，P2在最右端6. 如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中.比较通过它们的电流的大小，有（）7.如图所示电路中，在开关 S 闭合后（）8. 如图所示电路，以下说法正确的是（）9.绝缘体是这样一种物质（）10. 下列因素中，对导体电阻大小有决定作用的是（）A. I AB V I BCB. I AB = IC. I AB > I BCD.无法确定B. 1、L 2都不亮C. L 不亮，L 2变亮D. L L 2都变亮A.只接通S 2灯亮，电铃响 C.只断开S 3灯亮，电铃响B 只接通Si 灯亮，电铃响 D 只断开S 灯亮，电铃响A.没有电荷 B 没有电子C 几乎没有自由电荷D 没有正电荷A.导体是否接入电路 B 导体的长度C 通过导体的D 导体两端的电压11.如图所示，长AB 和CD 连接在一起后接在电源两端.关于AB 和CD 的电阻R 及两端电压 U 的判断，正确的是 A. R AB > R CD ,U AB V U CDC. FA B > R CD , U AB > U CD 12.下列说法中正确的是（）A.只要电路中有电源，就一定有电流B 只要导体中有自由电荷，就一定有电流 C.只要导体两端有电压，导体中就会形成电流1、填空题D.只要电路中有电源，用电器两端就一定有电压A. L i 变亮，L 2不亮ATD. R AB VR ,13.电荷间的作用规律： ____________14.0.24A= _______ mA , 4 X 10)pA= ________ mA15•早在公元前600年，人们发现了摩擦起电现象，摩擦起电的实质是___________________ 的转移，可见，电荷并________ （选填能”或不能”创造；1733年，科学家经过实验区分出两种电荷，丝绸和玻璃棒摩擦后，玻璃棒带电荷，丝绸带 _______ 电荷.16•与丝绸摩擦的玻璃棒A分别靠近悬挂的轻质带电小球B和C,发现B被排斥，C被吸引，则B带_____________________ 电；用久的风扇扇叶上布满灰尘主要是风扇旋转与空气发生__________________ ，带电体具有__________ 的性质。

沪粤版九年级物理上册第十三章探究简单电路专项练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等2、分别将下列物体接在如图所示电路的A、B两点间，闭合开关，能使灯泡发光的是（）A．干木条B．铅笔芯C．塑料棒D．陶瓷棒3、“新冠”疫情期间，某商场在门口安装了一个疫情防控门禁系统。

该系统要求：进入人员必须扫场所码和测量体温，扫码后开关1S闭合，接着进行体温测量，温度低于37.3℃开关2S闭合，此时指示灯亮起，电动机工作打开安全门，人员才能进入。

符合该门禁系统要求的电路图是（）A．B．C．D．4、下列电路中电压表测量R2两端电压，且电路连接正确的是（）A．B．C．D．5、学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。

做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。

以下电路图符合设计要求的是（）A．B．C ．D ．6、如图所示电路，探究并联电路中电流的关系｡L 1与L 2是两个不同规格的小灯泡，闭合开关后，通过a ､b ､c ､d 四处电流的大小关系正确的是（ ）A ．a b I I =B ．a c I I =C ．b c I I =D ．a d I I =7、如图所示电路图中，能用电压表正确测出灯泡L 1俩端电压的是（ ）A ．B ．C ．D ．8、使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。

一、选择题1．有一款“空调扇”既能送常温风，又能送凉风。

小明了解到其内部有两个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。

下列设计的电路图，符合要求的是（）A．B．C．D．2．下列家用电器中，正常工作时电流大约是5A的是（）A．收音机B．台灯C．电视机D．家用空调3．“估测”是物理学中常用的一种方法。

小聪估测了一些物理量，其中符合实际的是（）A．将两只鸡蛋举高1m，所做的功约10JB．一位中学生爬楼梯的功率约为15WC．教室内日光灯正常发光时电流约为0.15AD．华为智能手机的电池电压约为220V4．如图所示的电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S2B．只闭合S1C．同时闭合S1和S2D．同时闭合S1和S35．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。

下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．若把金属棒的绝缘手柄拆除，再进行实验，实验现象跟原来一样C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．A中的自由电子通过金属棒流向B，B金属箔的张角增大6．如图所示的电路中，各元件都完好，但闭合S1、S2后，只有L2发光，故障可能是（）A．干路部分电线断了B．L1被短路了C．S1被短路了D．L1与灯座接触不良7．在探究串联电路电流关系的活动中，小路连好如图所示的电路后，用电流表测出A、B、C处的电流分别为I A=0.4A、I B=0. 4A、I C=0. 4A，并将数据记录在表格中，下一步应该做的是（）A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电流值D．改变电流表的量程或换电流表再测几次8．如图所示，连接两个小灯泡L1、L2的电路，闭合开关（）A．L1、L2串联B．L1、L2并联C．L1、L2均发光D．L1发光、L2熄灭9．以下是某同学作出的一些估测数据，明显不符合事实的是（）A．一台普通家用冰箱工作时的电流约为1AB．人体的安全电压不高于36VC．一名普通中学生上一层楼需做的功大约为1500JD．初中物理实验中使用的一段铜导线电阻约为10Ω10．如图，电源电压为3V，开关S闭合，下列说法正确的是（）A．若L2开路，电压表的示数为0VB．若L1开路，电压表的示数为3VC．若L1短路，电压表的示数为0VD．若L2短路，电压表的示数为0V11．下列物体通常情况下属于导体的是（）A．光纤维B．塑料尺C．橡胶棒D．铅笔芯12．如图所示，将两个表面光滑的铅块相互挤压后会粘在一起，以下现象与该实验原理相同的是（）A．墨汁滴在热水中很快散开B．两个吸盘挤压后吸在一起C．折断一根铁丝需要很大力D．毛皮和橡胶棒吸引在一起二、填空题13．如图所示电路，开关S闭合后，两灯均发光，电压表测的是灯______（选填“L1”，或“L2”）两端电压。

一、选择题1．下列数据最接近实际的是（）A．遵义市2020年10月最高气温为42℃B．一节新干电池的电压为1.5VC．人体的安全电压是36VD．我国家庭电路的电压为380V2．如图所示，电流表测量的是（）A．通过灯L1的电流B．通过灯L1和L2的总电流C．通过灯L2的电流D．既是通过L1的电流，也是通过L2的电流3．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的，闭合开关S，小灯泡L发光，钨丝不发光，向钨丝吹气时，小灯泡L变亮，用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭，由实验可知下列说法正确的是（）①钨丝的电阻随温度升高而减小②向钨丝吹气时，钨丝电阻变小③给钨丝加热时，电路中的电流变小④小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流A．只有①②B．只有②③C．只有②④D．只有①④4．如图所示电路中，会烧坏电流表的错误接法是（）A．B．C．D．5．如图所示的滑动变阻器连入电路的四种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．6．如图所示的电路，下列说法中正确的是（）A．不能同时闭合开关S1、S2、S3B．闭合开关S2、S3，灯L2、L3并联且均发光C．只闭合开关S1，灯L1、L2串联，电流表A1、A2的示数相同D．闭合开关S1、S2，再闭合开关S3，电流表A1的示数不变7．小明用如图所示的器材，探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，b比a的横截面积大，关于此实验，下列说法正确的是（）A．小灯泡越亮，表示接入的合金丝电阻越大B．利用此装置只能探究导体电阻大小和横截面积的关系C．利用此装置能探究导体电阻大小和横截面积、材料的关系D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表8．如图所示，连接两个小灯泡L1、L2的电路，闭合开关（）A．L1、L2串联B．L1、L2并联C．L1、L2均发光D．L1发光、L2熄灭9．用毛皮摩擦过的橡胶棒去靠近甲和乙两个轻小物体，结果橡胶棒与甲互相排斥、跟乙相吸引，可以判定（）A．甲带正电，乙带负电B．甲带负电，乙带正电C．甲带负电，乙不带电或带正电D．甲带正电，乙不带电或带负电10．如图所示电路中，要使电阻R1、R2并联，甲、乙应该接入的是（）A．闭合开关s，甲接电压表，乙接电流表B．闭合开关s，甲接电流表，乙接电压表C．断开开关s，甲接电压表，乙接电流表D．断开开关s，甲、乙都接电流表11．如图所示的是小明设计的电路图，当他闭合开关S1、S2，两个电流表的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电压之比为1∶4D．两灯L1与L2电流之比为4∶112．忽略温度对导体电阻的影响，关于金属导体的电阻，下列说法正确的是（）A．加在导体两端电压越大，导体的电阻越大B．通过导体的电流越小，导体的电阻越小C．两根相同的铜导线并联使用，可以使导线电阻变大D．一段金属导体对折后长度变短、横截面积变大，所以电阻变小二、填空题13．小敏收集了很多材料和长度都相同但粗细不同的铅笔芯。

第五章探究电流一、利用电流表、电压表判断电路故障1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。

2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是①电流表短路；②和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。

3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流。

二、电阻(一)定义及符号：1、定义：电阻表示导体对电流阻碍作用的大小。

2、符号：R。

(二)单位：1、国际单位：欧姆。

规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。

2、常用单位：千欧、兆欧。

3、换算：1MΩ=1000KΩ 1 KΩ=1000Ω4、了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。

日常用的白炽灯，灯丝的电阻为几百欧到几千欧。

实验室用的铜线，电阻小于百分之几欧。

电流表的内阻为零点几欧。

电压表的内阻为几千欧左右。

(三)影响因素：1、实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。

（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2、实验方法：控制变量法。

所以定论“电阻的大小与哪一个因素的关系”时必须指明“相同条件”3、结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。

4、结论理解：⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。

与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。

⑵结论可总结成公式R=ρL/S，其中ρ叫电阻率，与导体的材料有关。

《探究简单电路》复习检测题一、单项选择题（每小题3分，共21分）1．为了防止意外，应对突发情况，许多家庭都备有由多个蓄电池做电源的手提应急灯。

关于应急灯的放电电压，最有可能的数值是（）A. 2VB. 12VC. 15VD. 220V2．在摩擦起电的过程中，带正电的甲原子与带负电的乙原子相比较，它们束缚电子的本领（）A. 甲比乙弱些B. 甲比乙强些C. 相同D. 甲比乙有时强，有时弱3．如图1甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图1乙所示，通过灯泡L1和L2的电流分别为（）A．1.2 A 1.2 A B．0.3 A 0.3 A C．1.2 A 0.3 A D．1.5 A 0.3 A4．指纹锁是一种集光学、电子计算机、精密机械等多项技术于一体的高科技产品，它的“钥匙”是特定人的指纹（S1）、磁卡（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁。

下列电路设计符合要求的是（）5．如图2，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法不能够检测出坏灯泡？（）A．用一根导线分别与两个灯泡并联B．用一个电流表分别串联在图中的a、b、c三点C．用一个电压表分别与两个灯泡并联D．用一个小灯泡分别与两个灯泡并联6.如图3所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源，电灯和电铃，根据电流的方向可以判断出电源在（）A．甲处B．乙处C．丙处D．任何一处均可导线电压表小灯泡图2图1甲乙7．如图4所示电路，开关S 闭合后，若L 1的灯丝突然烧断，会发生的现象是（ ）A ．L 1、L 2、L 3均熄灭，电压表、电流表示数均为零B ．L 1、L 2均熄灭，L 3仍发光，电压表、电流表示数均变大C ．除L 1不亮外，其余一切无任何变化D ．L 1、L 2、L 3均熄灭，电压表示数变大，电流表示数几乎为零二、填空题（本大题7小题，每空1分，共21分） 8．用丝线悬挂着A 、B 、C 、D 、E 、F 六个小球，它们之间相互作用的情况如图5所示。
