探究电流与电压的关系实验【实验目的】：探究导体电流与电压的关系【实验器材】：若干节干电池、开关、电压表、电流表、两个不同导体、若干导线等。

【实验电路】：【实验步骤】：①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处，实物图如下所示。

②保持电阻R1=5 不变，检查电路后闭合开关，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读出电流表相应的数值、填表。

R1=5Ω次数电压U/V 电流I/A1 1 0.22 2 0.43 3 0.6③改变电阻，使R2=10 不变，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读出电流表相应的数值、填表。

R2=10Ω次数电压U/V 电流I/A1 1 0.12 2 0.23 3 0.3④根据数据画出I-U图像。

【实验结论】：1.同一导体，电流与电压成正比。

2.同一导体，电压和电流的比值为定值。

3.不同导体，电压和电流的比值不同。

【考点方向】：1、该实验采用的研究方法是：。

即：；2、电路在连接过程中，开关要，3、实验结论：在电阻一定的情况下，导体中；4、电路连接注意事项：。

5、在移动滑片时，发现电压表和电流表的示数始终没有任何变化，其原因是：。

6、检查电路时发现电压表、电流表位置互换了，电流表，电压表。

7、电表异常偏转原因：①指针反向偏转，原因是；②正向偏转幅度过小，原因是；③正向偏转幅度过大超过最大刻度，原因。

8、滑动变阻器的作用：①；②。

9、调节滑动变阻器不能使电压达到指定示数的原因是：。

10、换不同规格的电阻多次测量的目的是：。

11、此实验不能用灯泡代替电阻进行探究的原因：。

12、若使用灯泡代替电阻，那么在画出的I-U图像中，其图像是一条线。

13、考虑到电压表的电阻对电路的影响，每次电流表的示数比测量时通过待测电阻的实际电流_ （选填“偏大”或“偏小”）。

【创新母题】：如图所示，在“探究通过导体的电流与导体两端的电压的关系”实验中，某小组选用两节新干电池为电源，规格为“20Ω1A”的滑动变阻器等器材进行实验：（1）请根据图甲的实物图将图乙的电路图补充完整；（2）连接电路时开关应该。

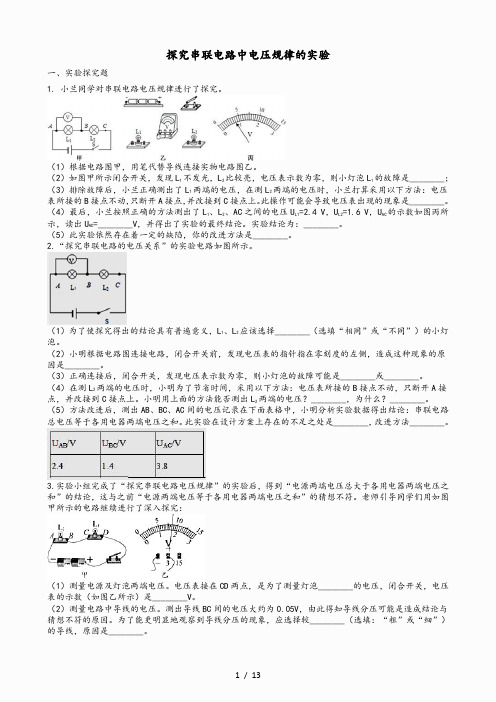

探究串联电路中电压规律的实验一、实验探究题1. 小兰同学对串联电路电压规律进行了探究。

（1）根据电路图甲，用笔代替导线连接实物电路图乙。

（2）如图甲所示闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是________；（3）排除故障后，小兰正确测出了L1两端的电压，在测L2两端的电压时，小兰打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

此操作可能会导致电压表出现的现象是________。

（4）最后，小兰按照正确的方法测出了L1、L2、AC之间的电压U L1=2.4 V，U L2=1.6 V，U AC的示数如图丙所示，读出U AC=________V，并得出了实验的最终结论。

实验结论为：________。

（5）此实验依然存在着一定的缺陷，你的改进方法是________。

2.“探究串联电路的电压关系”的实验电路如图所示。

（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择________（选填“相同”或“不同”）的小灯泡。

（2）小明根据电路图连接电路，闭合开关前，发现电压表的指针指在零刻度的左侧，造成这种现象的原因是________。

（3）正确连接后，闭合开关，发现电压表示数为零，则小灯泡的故障可能是________或________。

（4）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

小明用上面的方法能否测出L2两端的电压？________，为什么？________。

（5）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。

此实验在设计方案上存在的不足之处是________，改进方法________。

3.实验小组完成了“探究串联电路电压规律”的实验后，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。

专题23- 电流与电阻的关系探究（二）1、现有下列器材：学生电源（6V），电流表（0-0.6A，0-3A）、电压表（0-3V，0-15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”。

（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。

（要求连线不得交叉）（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。

由图象可以得出结论：。

（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向（选填“A”或“B”）端移动滑片，使电压表示数为V 时，读出电流表的示数。

（4）为完成整个实验，应该选取哪种规格的滑动变阻器。

A.50Ω、1.0A；B.30Ω、1.0A；C.20Ω 1.0A。

2、（2019·连云港）某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有：电源（6V）、电流表、电压表定值电阻（10Ω）、滑动变阻器（40Ω 0.5A）、开关和导线若干。

（1）请用笔画线代替导线，将图中实物电路连接完整；（2）闭合开关前，应该将滑片P置于______端（选填“A”或“B）；（3）小明同学进行了正确的实验操作，某次电流表的示数为0.2A，此时定值电阻消耗的功率为______W，变阻器接入电路的阻值为______Ω。

（4）同组的小红同学想要探究“导体中电流和电阻的关系”，她又找来了两个阻值分别为5Ω和20Ω的电阻，用图示电路，为完成三次实验，则定值电阻两端电压的最小预设值是______V。

3、（18-泸州）图甲为“探究电流与电阻的关系”的实验电路图，电源电压恒为3V ，用电阻箱来选用不同的电阻，按下述步骤进行实验，回答下列问题：（1）闭合开关S ，将滑动变阻器的滑片P 移到适当位置，调节电阻箱使接人电路的电阻为4Ω时，电流表示数如图乙所示，为 A ；电压表示数应为 V 。

中考物理《电学》实验题专项练习题（含答案）1．在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20Ω 1A”。

（1）正确连接电路，移动滑动变阻器的滑片到某一位置，读出小灯泡电压，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向______（填“左”或“右”）滑动；（2）图丙是小灯泡的电流随电压变化关系的图象，可知小灯泡的额定功率为______W；（3）测量小灯泡的电功率______（填“需要”或“不需要”）多次测量求平均值，原因是______。

（4）在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小ΔR1，相应的小灯泡的阻值变化ΔR2，则ΔR1______ΔR2（填“＞”、“＝”或“＜”）；（5）实验结束后，某同学设计了如图所示的电路来测定额定电压为3V的小灯泡的额定功率。

已知电源电压为9V，定值电阻R的阻值为10Ω。

请帮助他完成以下实验步骤：①开关S、S1闭合，S2断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；②______，开关S、S2闭合，S1断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至左端，此时电压表示数为7V；③小灯泡的额定功率P额＝______W。

2．小亮用如图甲所示电路测额定电压为2.5V的小灯泡灯丝的电阻，请回答问题：（1）画出对应的电路图______；（2）电路连接好后，闭合开关前，变阻器的滑片要移到______端（选填“A”或“B”），这样做的目的是______；（3）闭合开关后，移动滑片，电压表的示数如图乙所示，电压表的示数是______V，若此时电流表的示数是0.8A，这种情况下灯丝的电阻是______Ω；（4）在第（3）题的基础上，若要使灯泡正常发光，应将滑动变阻器的滑片P向______端移动。

（选填“A”或“B”）。

3．按要求完成填空。

（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明_____；（2）乙图中，快速下乐活塞，硝化棉燃烧起来，是用_____的方法改变空气的内能；（3）如图丙是探究“并联电路电流特点”的实验电路图，在连接电路时，电流表应_____（选填“串”或“并”）联在被测电路中。

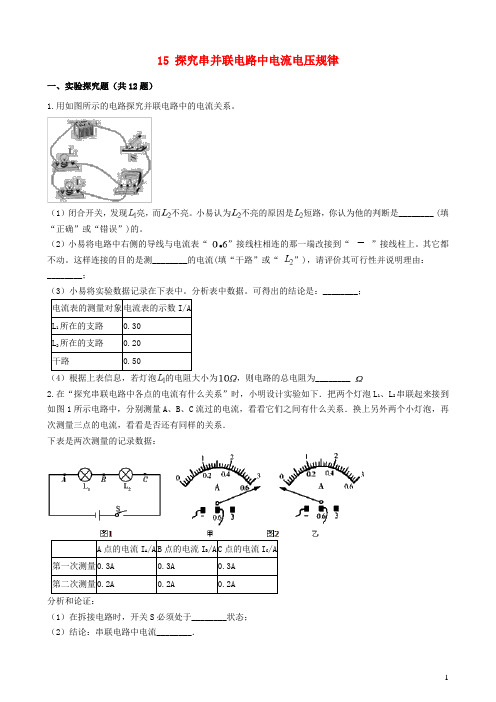

15 探究串并联电路中电流电压规律一、实验探究题（共12题）1.用如图所示的电路探究并联电路中的电流关系。

（1）闭合开关，发现亮，而不亮。

小易认为不亮的原因是短路，你认为他的判断是________ (填“正确”或“错误”)的。

（2）小易将电路中右侧的导线与电流表“ ”接线柱相连的那一端改接到“ ”接线柱上。

其它都不动。

这样连接的目的是测________的电流(填“干路”或“ ”)，请评价其可行性并说明理由：________；（3）小易将实验数据记录在下表中。

分析表中数据。

可得出的结论是：________；（4）根据上表信息，若灯泡的电阻大小为，则电路的总电阻为________2.在“探究串联电路中各点的电流有什么关系”时，小明设计实验如下．把两个灯泡L1、L2串联起来接到如图1所示电路中，分别测量A、B、C流过的电流，看看它们之间有什么关系．换上另外两个小灯泡，再次测量三点的电流，看看是否还有同样的关系．下表是两次测量的记录数据：分析和论证：（1）在拆接电路时，开关S必须处于________状态；（2）结论：串联电路中电流________．（3）有些同学在测量时出现了一些问题：小海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如图2甲所示，产生这种现象的原因是________小军同学测量时，则发现指针偏转如图2乙所示，产生这种现象的原因是________3.在“探究串联电路中电流的规律”实验中，甲、乙同学设计了如图所示的电路．（1）实验中，选择两个小灯泡的规格应该是________的（选填“相同”或“不相同”）．（2）甲同学率先连接电路，刚接好最后一根导线，小灯泡就亮了，经检查电路连接正确，那么他连接电路时出现的问题是________．（3）确定了电路连接正确以后，下表是某同学实验中的一组数据：指出表格所记录的数据中，明显错误的数值是________，造成错误的原因是________．（4）实验中发现两个串联的小灯泡，一个很亮，一个发光微弱，造成这种现象的原因可能是（）A. 通过两个灯泡的电流大小不同 B. 发光微弱的灯泡的灯丝断了C. 灯泡的规格不同D. 发光微弱的灯泡被短接了．4.小鹏和小明一起做“探究并联电路中电流的规律”实验。

中考物理实验专题复习——探究电流的热效应的实验命题点1.实验电路图的连接2.实验探究方法(1)转换法(实验通过温度计的示数或U形管液面的高度的变化反映产生热量的多少) ,(2)控制变量法①被加热物质相同，质量相同,初温相同②在研究电流的热效应与电阻的关系时,控制两加热电阻的电流相同(两电阻串联)和通电时间相同③在研究电流的热效应与电流的关系时,控制电阻相同,通电时间相同3.被加热物质的选择(选择空气,原因是其比热容小，实验耗时短,效果明显)4.实验中两容器中电阻丝串联的目的(使通过两个电阻丝的电流相等)5.电阻大小比较6.实验结论(1)电流通过导体产生的热量与电流、电阻和通电时间有关(2)在电流相同、通电时间相同的情况下,电阻越大,这个电阻产生的热量越多(3)在电阻相同、通电时间相同的情况下,通过一个电阻的电流越大,这个电阻产生的热量越多7.利用电流的热效应解释日常生活中的现象典题欣赏:1.(2017日照)某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。

他们用的实验器材如下如所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。

(1)请你用笔画线代替导线，把图甲两个容器的电阻丝接到电路中。

(2)实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫。

(3)接好电路，闭合开关，通电一段时间后，(填“左”或“右”)侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，越大，所产生的热量越多。

(4)让两个密闭容器中的电阻一样大，在其中一个容器的外部将一个相同阻值的电阻和这个容器内的电阻并联(如图乙所示)。

移走图甲中的电阻，换接图乙中的电阻到电路中，重新做这个实验。

此时通过两容器中电阻的电流不同，在通电时间相同的情况下，观察U形管中液面高度变化，由此得到的结论是(5)如果热量用Q表示，电流用I表示，电阻用R表示，时间用t表示，则Q 。

专题02电阻的测量1．（2020·陕西中考真题）如图1是小明测量未知电阻R 1阻值的实物图。

(1)闭合开关前，滑动变阻器的滑片应滑到最______（选填左或右）端；(2)某次实验中，移动滑片使电压表示数为2.0V ，此时电流表的指针位置如图2所示，则电流表的示数为______A ，本次测得R 1的阻值为______Ω；(3)现有另一个未知电阻R 2（阻值约为400Ω），若仅将图1中的R 1替换为R 2，其它器材和电路连接不变，则不能测出R 2的阻值，其原因是实验中______表无法读数。

【答案】右0.1612.5电流【详解】(1)[1]闭合开关前，滑动变阻器的滑片应滑到最大阻值处，故滑片应该滑到最右端。

(2)[2]图1中，电流表选择的是小量程，故图2中的示数是0.16A 。

[3]R 1的阻值为1112V =12.5Ω0.16AU R I == (3)[4]现有另一个未知电阻R 2（阻值约为400Ω），若仅将图1中的R 1替换为R 2，则电路中的最大电流223V =0.0075A 400ΩU I R == 因为此时的电流小于电流表的分度值0.02A ，所以电流表无法读数，也无法测出R 2的阻值。

2．（2020·黑龙江绥化市·中考真题）小飞要测量标有“2.5V ”字样小灯泡的电阻，选取电压是6V 的电源。

(1)用笔划线代替导线，将图甲的实物图连接完整（______）。

（要求滑动变阻器的滑片向右滑动时，小灯泡变亮，导线不允许交叉）(2)此实验的原理是______。

闭合开关前，滑动变阻器的滑片应移到最______瑞。

（填“左”或“右”）(3)图乙中，小灯泡的I -U 图像不是一条直线，原因是小灯泡的电阻随______的变化而变化，小灯泡的额定功率是______W 。

(4)小飞又取来阻值是600Ω的定值电阻R 0、一个开关和阻值约5Ω的未知电阻R 1，用如图所示的电路来测量R 1的阻值，小飞的实验方案如下：a.闭合S 1，断开S 2，读出电压表的示数是U 1b.闭合S 1和S 2，读出电压表的示数是U 2则电阻R 1=______（用U 1、U 2和R 0表示），小飞的实验方案______（填“能”或“不能”）准确测得电阻R 1的阻值，理由是______。

2020年中考物理复习实验专题三十二《探究电流与电压的关系》1.小明探究“通过导体的电流与导体两端电压的关系”时，使用的器材如图甲所示。

电源电压不变，R 为定值电阻：(1)由于导体中的电流可能与导体两端的电压和导体的电阻都有关系，所以，在本次实验中应该保持_____不变；变阻器的作用除了保护电路外，还起到_____的作用；(2)开关闭合前，变阻器滑片P应该处于图中_____（选填“C”或“D”）端；(3)某次实验电压表示数如图乙所示，电压为_____V；(4)通过实验，他得到如图丙所示的I—U图像，根据此图像，他初步得到实验结论：导体的电阻一定时，导体中的电流与该导体两端的电压成_____；(5)某同学连接好电路后，闭合开关S，发现无论怎样滑动滑片P，电流表均无示数，电压表示数约为3V，则电路中出现的故障可能是_____；(6)若小兰在“探究电流与电压”关系时连接的电路如图所示，则用电压表、电流表测得多组数据绘出的电流随电压的变化图像是图中的_____；2.小东按图中所示的电路探究“电流跟电压的关系”。

他利用两节新干电池与规格适当的滑动变阻器串联组成可调电源。

(1)请将如图所示的实物电路补充完整。

要求：变阻器滑片P 向右移动时，电流表示数增大。

（______）(2)实验中，多次改变滑动变阻器连入电路中的电阻值，分别测出通过电阻R的电流和对应的电压值。

如下表。

电压U/V 0.5 1.0 2.0 2.5 3.0电流I/A 0.1 0.2 0.4 0.5 0.6①可调电源在实验中的作用是：_____。

②根据表中数据能得出的结论：_____。

(3)完成实验后，他还想测量小灯泡的额定功率。

于是，他断开开关，将图中的电阻R换成一个额定电压为3.8V，电阻大约10Ω的灯泡，小东接下来的操作应该是：_____。

3.小明用如图所示的电路探究“电阻中的电流跟两端电压的关系”，如图是小明未完成连接的实验电路，用两节干电池作电源。

探究并联电路中电流特点的实验一、实验探究题1.在探究并联电路电流规律的实验中，如图14甲是实验的电路图。

图14（1）电流表应________（选填“串联”或“并联”）在被测电路中。

若要测量干路电流，则电流表应接在甲图中的________点。

（2）小明同学在测量A处的电流时，闭合开关后，发现电流表指针位置如图乙所示，原因是________；纠正该错误后，闭合开关，发现电流表没示数，电灯L1不发光，但L2发光，则故障可能是________。

（3）上表是另一组的小亮同学在实验中测出的数据，他由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。

你认为这个结论是________（“正确”或“错误”）的；实验需要改进的是________。

（4）小亮同学在实验过程中还发现：闭合开关时电流表指针迅速偏转较大角度，紧接着指针再偏回一定角度后，示数才稳定下来；同组的小刚同学同时发现，闭合开关瞬间灯泡亮度较大，紧接着变暗一点后，亮度才稳定下来。

造成这种现象的原因是________。

2.用如图所示的电路探究并联电路中的电流关系。

（1）闭合开关，发现亮，而不亮。

小易认为不亮的原因是短路，你认为他的判断是________ 填“正确”或“错误” 的。

（2）小易将电路中右侧的导线与电流表“ ”接线柱相连的那一端改接到“ ”接线柱上。

其它都不动。

这样连接的目的是测________的电流填“干路”或“ ” ，请评价其可行性并说明理由：________；（3）小易将实验数据记录在下表中。

分析表中数据。

可得出的结论是：________；（4）根据上表信息，若灯泡的电阻大小为，则电路的总电阻为________3.某同学用如图所示电路“探究并联电路中电流的特点”。

（1）在连接电路时，开关应________。

当闭合开关试触时，发现电流表的指针偏转如图乙所示，原因是________，在排除故障后，电流表的示数如图丙所示，则电流表的示数为________。
