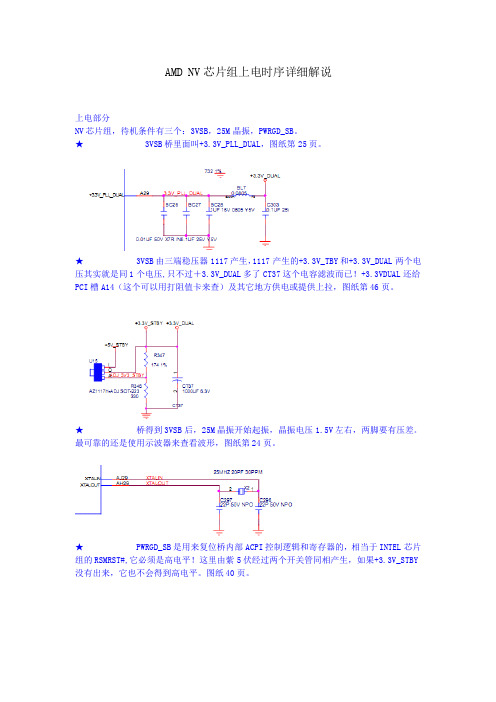

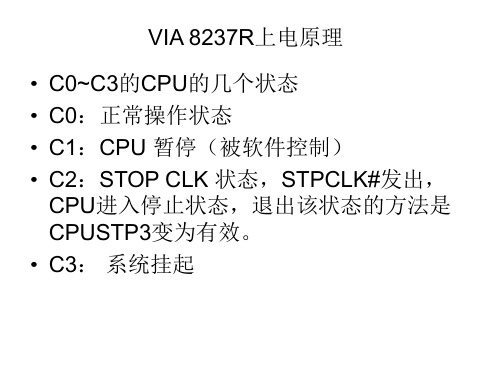

AMD NV芯片组上电时序详细解说上电部分NV芯片组，待机条件有三个：3VSB，25M晶振，PWRGD_SB。
★3VSB桥里面叫+3.3V_PLL_DUAL，图纸第25页。
★3VSB由三端稳压器1117产生，1117产生的+3.3V_TBY和+3.3V_DUAL两个电压其实就是同1个电压,只不过＋3.3V_DUAL多了CT37这个电容滤波而已！+3.3VDUAL还给PCI槽A14（这个可以用打阻值卡来查）及其它地方供电或提供上拉，图纸第46页。
★桥得到3VSB后，25M晶振开始起振，晶振电压1.5V左右，两脚要有压差。
最可靠的还是使用示波器来查看波形，图纸第24页。
★PWRGD_SB是用来复位桥内部ACPI控制逻辑和寄存器的，相当于INTEL芯片组的RSMRST#,它必须是高电平！这里由紫5伏经过两个开关管同相产生，如果+3.3V_STBY 没有出来，它也不会得到高电平。
图纸40页。
★至此桥的待机条件已查完，下面看看它的触发电路，从开关开始查，图纸第42页。
开关16脚经过R333电阻接地，15脚信号名字叫PWRBTN*。
★PWRBTN*由R305电阻提供上拉连到IO（IT8716FCX）75脚，未触发开关之前为5伏。
触发开关后，IO75脚得到低电平跳变，此时IO本身供电正常，则从72脚发出低电平跳变到桥。
图纸34页。
跳变电压我们都用示波器来测量。
★桥待机条件满足，然后收到IO发过来的低电平跳变，将依次置高SLP_S5#,SLP_S4#,SLP_S3#。
其中SLP_S3#一路返回IO71脚，IO收到SLP_S3#高电平后，76脚由高电平变为低电平去拉低电源绿线完成上电，图纸34页。
★至此主板的上电已完成，ATX发出VCC3、VCC、+12V等主供电，最后延迟几百毫秒从灰线发出ATXPWOEROK信号，高电平。
◆需要注意的是，CMOS电路有问题，一般不会引起不上电，但会导致不跑码。
有少部分主板，CMOS电路不正常，也会导致不上电。
时钟电路工作原理：3.3v电源经过二极管和电感进入分频器后，分频器开始工作，和晶体一起产生振荡，在晶体的两脚均可以看到波形。
晶体的两脚之间的阻值在450---700欧之间。
在它的两脚各有1V左右的电压，由分频器提供。
晶体两脚常生的频率总和是14.318M。
总频（OSC）在分频器出来后送到PCI槽的B16脚和ISA的B30脚。
这两脚叫OSC测试脚。
也有的还送到南桥，目的是使南桥的频率更加稳定。
在总频OSC线上还电容。
总频线的对地阻值在450---700欧之间，总频时钟波形幅度一定要大于2V电平。
如果开机数码卡上的OSC灯不亮，先查晶体两脚的电压和波形；有电压有波形，在总频线路正常的情况下，为分频器坏；无电压无波形，在分频器电源正常情况下，为分频器坏；有电压无波形，为晶体坏。
没有总频，南、北桥、CPU、CACHE、I/O、内存上就没有频率。
有了总频，也不一定有频率。
总频一定正常，可以说明晶体和分频器基本上正常，主要是晶体的振荡电路已经完全正常，反之就不正常。
当总频产生后，分频器开始分频，R2将分频器分过来的频率送到南桥，在南桥处理过后送到P CI槽B8和ISA的B20脚，这两脚叫系统测试脚，这个测试脚可以反映主板上所有的时钟是否正常。
系统时钟的波形幅度一定要大于1.5V，这两脚的阻值在450---700欧之间，由南桥提供。
在主板上RESET和CLK者是南桥处理的，在总频正常下，如果RESET和CLK都没有，在南桥电源正常情况下，为南桥坏。
主板不开机，RESET不正常，先查总频。
在主板上，时钟线比AD线要粗一些，并带有弯曲。
二、主板时钟芯片电路及时序关系讲解1、概述主板时钟芯片电路提供给CPU，主板芯片组和各级总线（CPU总线，AGP总线，PCI总线，ISA总线等）和主板各个接口部分基本工作频率，有了它，电脑才能在CPU控制下，按步就班，协调地完成各项功能工作：2、石英晶体多谐振荡器a、解释说明，主板时钟芯片即分频器的原始工作振荡频率，由石英晶体多谐振荡器的谐振频率来产生，提供给分频率一个基准的14.318MHZ的振荡频率，它是一个多谐振荡器的正反馈环电路，也就是说它把输入作为输出，把输出作为输入的反馈频率，象这样一个永无休止的循环自激过程。
内存频率与时序解析内存是计算机中重要的硬件组件之一，它对计算机的性能和运行速度有着重要的影响。
内存频率和时序是内存性能的两个关键指标。
在本文中，我们将对内存频率和时序进行详细解析，并探讨它们对计算机性能的影响。
一、内存频率解析内存频率，指的是内存模块数据传输速度的大小。
它通常以MHz 为单位表示。
内存频率越高，数据传输速度越快。
内存频率的大小取决于内存模块本身的设计以及计算机主板所支持的最高频率。
内存模块的设计是内存频率的决定因素之一。
常见的内存模块包括DDR3和DDR4，它们分别代表第三代和第四代双倍数据率随机存取存储器。
DDR4相比DDR3，在频率上有了明显的提升。
例如，DDR3的频率通常在800MHz到2133MHz之间，而DDR4的频率可以达到2133MHz到3200MHz甚至更高。
计算机主板的支持能力也对内存频率起到重要影响。
主板芯片组的品牌和型号决定了它所支持的内存频率范围。
选择高频率的内存模块时，确保主板能够支持相应的频率是非常重要的。
内存频率对计算机性能的影响主要表现在数据传输速度的提升上。
当内存频率提高时，数据的读取和写入速度都会明显加快，从而提升计算机的整体运行速度。
在进行大数据处理、多任务运行和游戏等高性能需求的场景中，高频率的内存能够明显提升计算机的响应速度和运行效率。
二、时序解析内存时序，是指内存模块进行读写操作时所需要的时间。
它通常以一系列数字表示，比如CL-tRCD-tRP-tRAS。
其中CL表示CAS延迟，tRCD表示RAS到CAS延迟，tRP表示precharge延迟，tRAS表示激活到预充电周期。
内存时序的数值越小，代表响应时间越短，内存的读写速度越快。
不同的内存模块有不同的时序数值，从低到高分别有CL7、CL8、CL9等。
内存时序对于计算机性能的影响主要表现在延迟方面。
较低的时序数值能够减少内存访问的等待时间，提高数据的读写效率，从而提升计算机的整体性能。
特别是在处理大量小数据交互或者高并发的应用场景下，较低的时序数值能够显著提升计算机的响应速度和运行效率。

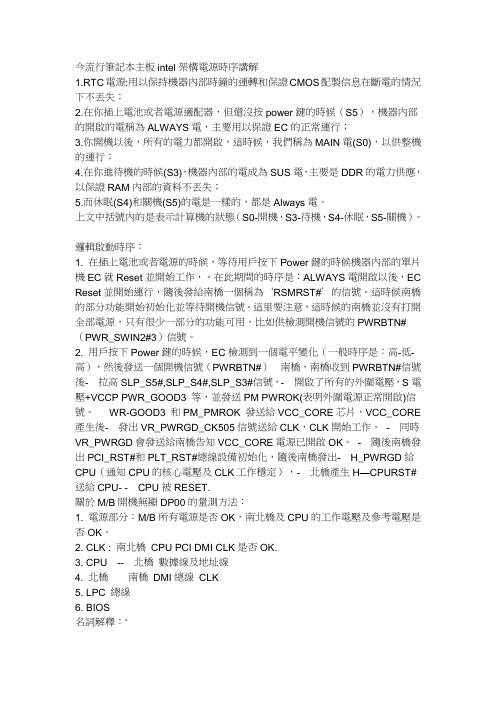

今流行筆記本主板intel架構電源時序講解1.RTC電源:用以保持機器內部時鐘的運轉和保證CMOS配製信息在斷電的情況下不丟失；2.在你插上電池或者電源適配器，但還沒按power鍵的時候（S5），機器內部的開啟的電稱為ALWAYS電，主要用以保證EC的正常運行；3.你開機以後，所有的電力都開啟，這時候，我們稱為MAIN電(S0)，以供整機的運行；4.在你進待機的時候(S3)，機器內部的電成為SUS電，主要是DDR的電力供應，以保證RAM內部的資料不丟失；5.而休眠(S4)和關機(S5)的電是一樣的，都是Always電。
