集成电路基础知识嘿，朋友们！今天咱来聊聊集成电路这个神奇的玩意儿。
集成电路啊，就像是一个超级迷你的城市，里面有着密密麻麻的各种“建筑”和“道路”。
这些“建筑”就是各种电子元件，比如晶体管啦、电阻啦、电容啦等等。
它们就像城市里的不同功能区，各自发挥着重要的作用。
你想想看，在这么一个小小的芯片里，竟然能装下那么多的东西，这是多么了不起啊！就好像把一个巨大的工厂压缩到了一个指甲盖大小的地方。
而且啊，它的工作效率还特别高，能快速地处理各种信息。
咱平时用的手机、电脑，里面都有集成电路呢。
要是没有它，那这些高科技玩意儿可就没法这么好用啦。
比如说手机吧，如果没有集成电路，那它可能就会变得又大又笨重，像个大砖头似的，携带起来多不方便呀！集成电路的发展也是非常迅速的哟！就像我们的生活一样，一直在进步。
从最早的那种又大又笨的集成电路，到现在越来越小、越来越强大的芯片，这中间经历了多少人的努力和创新啊！这就好像我们学习一样，要不断地努力，才能变得更优秀。
你知道吗，制作集成电路就像是在雕刻一件精美的艺术品。
工程师们要非常小心、非常仔细地把那些电子元件一个一个地放好，不能有一点差错。
这可不是随便谁都能做到的呀！这需要高超的技术和极大的耐心。
再说说集成电路的应用吧，那可真是无处不在啊！除了我们熟悉的电子产品，还有很多其他领域也都离不开它呢。
比如汽车呀、医疗设备呀等等。
它就像一个默默无闻的英雄，在背后为我们的生活提供着各种便利。
哎呀呀，集成电路真的是太重要啦！我们的生活已经离不开它了。
所以啊，我们要好好珍惜这些高科技带来的便利，也要感谢那些为集成电路发展做出贡献的人们。
总之，集成电路就是这么一个神奇又重要的东西。
它让我们的生活变得更加丰富多彩，让我们能享受到更多的便利和乐趣。
让我们一起为集成电路点赞吧！原创不易，请尊重原创，谢谢!。
1. 集成电路是指通过一系列特定的加工工艺，将晶体管、二极管、MOS管等有源器件和阻、电容、电感等无源器件，按一定电路互连，“集成”在一块半导体晶片（硅或砷化镓）上，封装在一个外壳内，执行特定电路或系统功能的一种器件。
2.集成电路的规模大小是以它所包含的晶体管数目或等效的逻辑门数目来衡量。
等效逻辑门通常是指两输入与非门，对于CMOS集成电路来说，一个两输入与非门由四个晶体管组成，因此一个CMOS电路的晶体管数除以四，就可以得到该电路的等效逻辑门的数目，以此确定一个集成电路的集成度。
3.摩尔定律”其主要内容如下：集成电路的集成度每18个月翻一番/每三年翻两番。
摩尔分析了集成电路迅速发展的原因，他指出集成度的提高主要是三方面的贡献:（1）特征尺寸不断缩小，大约每3年缩小 1.41倍；（2）芯片面积不断增大，大约每3年增大 1.5倍；（3）器件和电路结构的改进。
4.反标注是指将版图参数提取得到的分布电阻和分布电容迭加到相对应节点的参数上去，实际上是修改了对应节点的参数值。
5.CMOS反相器的直流噪声容限:为了反映逻辑电路的抗干扰能力，引入了直流噪声容限作为电路性能参数。
直流噪声容限反映了电流能承受的实际输入电平与理想逻辑电平的偏离范围。
6. 根据实际工作确定所允许的最低输出高电平，它所对应的输入电平定义为关门电平；给定允许的最高输出低电平，它所对应的输入电平为开门电平7. 单位增益点.在增益为0和增益很大的输入电平的区域之间必然存在单位增益点，即dVout/dVin=1的点8. “闩锁”现象在正常工作状态下，PNPN四层结构之间的电压不会超过Vtg，因此它处于截止状态。
但在一定的外界因素触发下，例如由电源或输出端引入一个大的脉冲干扰，或受r射线的瞬态辐照，使PNPN四层结构之间的电压瞬间超过Vtg，这时，该寄生结构中就会出现很大的导通电流。
只要外部信号源或者Vdd和Vss能够提供大于维持电流Ih的输出，即使外界干扰信号已经消失，在PNPN四层结构之间的导通电流仍然会维持，这就是所谓的“闩锁”现象9. 延迟时间：T pdo ——晶体管本征延迟时间；UL ——最大逻辑摆幅，即最大电源电压；Cg ——扇出栅电容(负载电容)；Cw ——内连线电容；Ip ——晶体管峰值电流。

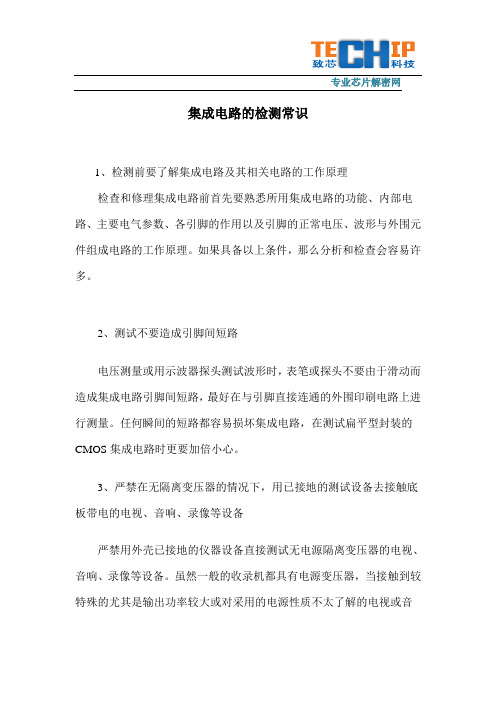

专业芯片解密网集成电路的检测常识1、检测前要了解集成电路及其相关电路的工作原理检查和修理集成电路前首先要熟悉所用集成电路的功能、内部电路、主要电气参数、各引脚的作用以及引脚的正常电压、波形与外围元件组成电路的工作原理。
如果具备以上条件，那么分析和检查会容易许多。
2、测试不要造成引脚间短路电压测量或用示波器探头测试波形时，表笔或探头不要由于滑动而造成集成电路引脚间短路，最好在与引脚直接连通的外围印刷电路上进行测量。
任何瞬间的短路都容易损坏集成电路，在测试扁平型封装的CMOS集成电路时更要加倍小心。
3、严禁在无隔离变压器的情况下，用已接地的测试设备去接触底板带电的电视、音响、录像等设备严禁用外壳已接地的仪器设备直接测试无电源隔离变压器的电视、音响、录像等设备。
虽然一般的收录机都具有电源变压器，当接触到较特殊的尤其是输出功率较大或对采用的电源性质不太了解的电视或音专业芯片解密网响设备时，首先要弄清该机底盘是否带电，否则极易与底板带电的电视、音响等设备造成电源短路，波及集成电路，造成故障的进一步扩大。
4、要注意电烙铁的绝缘性能不允许带电使用烙铁焊接，要确认烙铁不带电，最好把烙铁的外壳接地，对MOS电路更应小心，能采用6~8V的低压电路铁就更安全。
5、要保证焊接质量焊接时确实焊牢，焊锡的堆积、气孔容易造成虚焊。
焊接时间一般不超过3秒钟，烙铁的功率应用内热式25W左右。
已焊接好的集成电路要仔细查看，最好用欧姆表测量各引脚间有否短路，确认无焊锡粘连现象再接通电源。
6、不要轻易断定集成电路的损坏不要轻易地判断集成电路已损坏。
因为集成电路绝大多数为直接耦合，一旦某一电路不正常，可能会导致多处电压变化，而这些变化不一定是集成电路损坏引起的，另外在有些情况下测得各引脚电压与正常值相符或接近时，也不一定都能说明集成电路就是好的。
因为有些软故障不会引起直流电压的变化。
7、测试仪表内阻要大专业芯片解密网测量集成电路引脚直流电压时，应选用表头内阻大于20KΩ/V的万用表，否则对某些引脚电压会有较大的测量误差。
填空题：1.集成电路的加工过程主要是三个基本操作，分别是：2.MOS极与衬底之间形成的电场，在半导体表面形成3. 用CMOS电路设计静态数字逻辑电路，如果4. MOS5. CMOS集成电路是利用CMOS集成电路。
在P型衬底上6.7. 1947并因此获得了1956年的诺贝尔物理学奖，1958年并获得2000年诺贝尔物理学奖。
8.静态CMOS逻辑电路中，一般PMOS NOMS电压；NMOS下拉网络的构成规律是：NMOS NMOS操作；PMOS上拉网络则是按对偶原则构成，即PMOS联实现与操作。
9.集成电路中非易失存储器包括三种，10. CMOSPd耗Ps。
13.判断题：1．N阱CMOS工艺是指在N阱中加工NMOS的工艺。
（ ）2. 非易失存储器就是只能写入，不能擦除的存储器。
（ ）3. 用二极管在电路中防止静电损伤就是利用二极管的正向导电性能。
（√）4. DRAM在存储的过程中需要刷新以保持所存储的值。
（√）5. MOS晶体管与BJT晶体管一样，有三个电极。
（ ）6.为保证沟道长度相同的PMOS管和NMOS 等效导电因子相同，PMOS管的沟道宽度一般比NMOS管的大。
（ ）7. 集成电路是以平面工艺为基础，经过多层加工形成的。
（√）8. 非易失存储器就是只能写入，不能擦除的存储器。
（ ）9. DRAM在存储的过程中需要刷新以保持所存储的值。
（√）10.用于模拟集成电路设计的SPICE模型中的“SPICE”是Simulation Program with Integrated Circuit Emphasis的缩写。
（√）11. N阱CMOS工艺是指在N阱中加工NMOS的工艺。
（ ）12.ESD保护的定义为：为防止静电释放导致CMOS集成电路失效所采取的保护措施。
（√）13.用二极管在电路中防止静电损伤就是利用二极管的正向导电性能（√）简答题:1. 请画图并解释N 阱CMOS 结构中的闩锁效应。
2. 假设有两个逻辑信号A 、B ，在某状态下A 的上升沿先于B 的上升沿到达图1所示电路，为了使电路得到最好的瞬态特性，请在图1中标注出A 、B 接入方法，并解释其原因。
集成电路复习重点摩尔定律：集成度大约是每18个月翻一番的增长规律。
CE定律要求所有几何尺寸，包括横向和纵向尺寸，都缩小K倍；衬底掺杂浓度增大K倍；电源电压下降K倍。
CV定律要求所有几何尺寸都缩小K倍，衬底浓度增大K2倍；电源电压保持不变；以便使内部的耗尽层宽度和外部尺寸一起缩小。
QCE定律要求器件尺寸K倍缩小，衬底浓度增大αK倍，电源电压α/K倍（1﹤α﹤K）减小，使耗尽层宽度和器件尺寸一样缩小，同时维持器件内部电场分布不变，但是电场强度增大倍。
集成电路加工的三种操作：1、形成薄膜2、形成图形3、掺杂光刻步骤：1、气相成底膜2、旋转涂胶3、软烘4、对准和曝光5、曝光后烘焙6、显影7、坚膜烘焙8、显影检查N阱：在P型衬底上扩散N型区P阱：在N型衬底上扩散P型区闩锁效应：由NMOS的有源区、P衬底、N阱、PMOS的有源区构成的N-P-N-P结构，当其中一个三极管正偏时，就会构成正反馈形成闩锁。
防止闩锁效应的措施：1、减小阱区与衬底的寄生电阻2、降低寄生双极晶体管的增益3、使衬底反向偏压4、加保护环5、用外延衬底6、采用SOI工艺版图设计规则：1、微米规则：直接以微米为单位给出各种图形尺寸的要求优点：灵活性大，更能针对实际工艺水平缺点：通用性差2、λ规则：以λ为单位给出各种图形尺寸的相对值，λ是工艺中能实现的最小尺寸，一般用套刻间距作为λ值，可取栅长的一半优点：通用性强，适合CMOS按比例缩小的发展规律缺点：对深亚微米CMOS工艺不能简单套用λ规则SOI材料的三种技术：1、注氧隔离技术2、键合减薄技术3、智能剥离技术SOICMOS的优越性：1、每个器件都被氧化层包围，完全与周围的器件隔离，从根本上消除了闩锁效应2、减小了pn结电容和互连线的寄生电容3、不用做阱，简化工艺，极小面积4、极大的减小了源、漏区pn结面积，从而减小了pn结泄漏电流5、有很好的抗辐照功能6、实现三维立体集成阈值电压：沟道区源端半导体表面达到强反型所需的栅压，它是MOS 晶体管导通和截止的分界点。

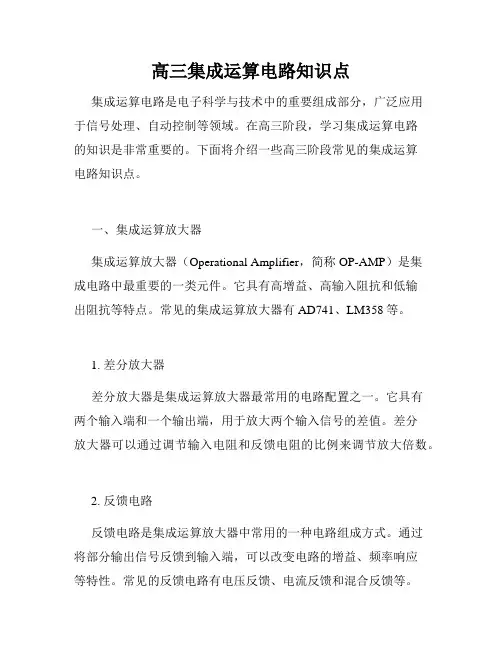

高三集成运算电路知识点集成运算电路是电子科学与技术中的重要组成部分，广泛应用于信号处理、自动控制等领域。
在高三阶段，学习集成运算电路的知识是非常重要的。
下面将介绍一些高三阶段常见的集成运算电路知识点。
一、集成运算放大器集成运算放大器（Operational Amplifier，简称OP-AMP）是集成电路中最重要的一类元件。
它具有高增益、高输入阻抗和低输出阻抗等特点。
常见的集成运算放大器有AD741、LM358等。
1. 差分放大器差分放大器是集成运算放大器最常用的电路配置之一。
它具有两个输入端和一个输出端，用于放大两个输入信号的差值。
差分放大器可以通过调节输入电阻和反馈电阻的比例来调节放大倍数。
2. 反馈电路反馈电路是集成运算放大器中常用的一种电路组成方式。
通过将部分输出信号反馈到输入端，可以改变电路的增益、频率响应等特性。
常见的反馈电路有电压反馈、电流反馈和混合反馈等。
3. 运算放大器的频率响应集成运算放大器的频率响应是指在不同频率下输出信号的变化情况。
因为集成运算放大器具有内部补偿电容，所以在高频率下其增益会有所下降。
为了满足不同频率下的应用需求，可以根据实际情况选择合适的运算放大器。
二、比较器比较器是一种将输入信号与参考电压进行比较，并输出相应结果的电路。
常见的比较器有LM311、LM393等。
比较器可以用于模拟电压比较、数字电平判断等应用。
1. 开环比较器开环比较器是指将输入信号直接与参考电压比较的比较器电路。
它可以通过调节反馈电阻的比例来改变输出电平的阈值。
2. 有限增益比较器有限增益比较器是在开环比较器的基础上加入了电压放大器，以提高比较器的灵敏度和电平阈值的可调范围。
三、积分器积分器是一种将输入信号进行积分运算后输出的电路。
它可用于模拟电子滤波器、信号调制等领域。
1. 基本积分器基本积分器是指将输入信号经过电容电压积分后输出的电路。
通过调节电容和电阻的数值可以改变积分器的时间常数。
ic验证培训资料
IC验证（Integrated Circuit Verification）是指对集成电路设计
进行验证的过程。
验证的目的是确保设计符合规范和预期功能的正确性。
在IC设计过程中，验证是一个关键的步骤，旨在
发现并纠正潜在的设计错误，以确保设计的可靠性和可行性。
IC验证培训资料通常包括以下内容：
1. 验证基础知识：介绍IC验证的基本概念和关键原理，包括
设计规范、功能验证、时序验证等内容。
2. 验证流程和方法：介绍IC验证的一般流程和常用的验证方法，包括模块级验证、系统级验证、仿真验证、形式化验证等。
3. 验证工具和技术：介绍常用的IC验证工具和技术，包括逻
辑仿真工具、形式化验证工具、时序验证工具等。
4. 验证案例分析：通过实际的案例分析，讲解如何应用验证方法和工具进行IC验证，包括设计错误的发现和修复。
5. 验证策略和优化：介绍验证策略的选择和优化方法，以提高验证效率和覆盖率。
6. 验证团队协作和管理：介绍验证团队的协作和管理方法，包括验证环境的搭建、测试计划的制定和执行等。
IC验证培训资料的目的是帮助学习者了解IC验证的基本概念
和方法，并掌握常用的工具和技术，能够应用于实际的IC设计项目中进行验证工作。
集成电路复习总结第一篇：集成电路复习总结1、中英名词解释（1）IC（Integrated Circuit）：集成电路，是指通过一系列特定的加工工艺，将晶体管、二极管等有源器件和电阻、电容、电感等无源器件，按照一定的电路互联，“集成”在一块半导体晶片（如硅或砷化镓）上，封装在一个外壳内，执行特定电路或系统功能的一种器件。
（2）摩尔定律（Moore's Law）：芯片上晶体管数目每隔18个月翻一番或每三年翻两番，性能也会增加一倍。
（3）SOC（system on chip）：在一个微电子芯片上将信息的采集、传输、存储、处理等功能集成在一起而构成系统芯片。
（4）EDA（Electronic-System Design Automation）：电子设计自动化（5）能带：能量越高的能级，分裂的能级越多，分裂的能级也就相邻越近，这些邻近的能级看起来就像连续分布，这样的多条相邻近的能级被称为能带（6）本征半导体：是一种完全纯净的、结构完整的半导体晶体。
（经过一定的工艺过程将纯净的半导体制成的单晶体称为本征半导体。
导带中的自由电子与价带中的空穴都能参与导电。
）（7）肖特基接触：金属与半导体接触并且金属的费米能级低于N 型半导体或高于P型半导体的费米能级，这种接触为肖特基接触。
（8）MESFET：（Metal-Semiconductor Filed Effect Transistor），即金属-半导体场效应晶体管（9）Spice（Simulation Program with Integrated Circuit Emphasis）：集成电路仿真程序，主要用来在电路硬件实现之前读电路进行仿真分析。
（10）FPGA(Filed Programmable Gate Array)：现场可编程门阵列。
（又称逻辑单元阵列，Logic Cell A）（11）IP（Intellectual Property）：知识产权。
数字集成电路可测性设计及验证方法学
1.测试点的选择：在电路设计中，需要合理地选择测试点，即在电路中插入一些测试点，使得电路在测试过程中能够容易地被触发和测试。
测试点的选择应考虑到电路的结构特点和功能，以及故障模型等因素。
2.异常检测和故障模型：为了提高电路的可测性，需要定义电路的异常状态和故障模型，即电路可能出现的错误状态和故障类型，以便在测试过程中能够准确地检测和识别这些异常和故障。
3.自测试技术：自测试技术是一种通过电路自身来进行测试的方法，即在电路中嵌入一些特殊的测试电路，使得电路在自动运行时能够自行进行测试和检测。
自测试技术能够提高测试的效率和可靠性。
4.规范测试方法：规范测试方法是一种通过应用特定的测试模式和测试向量来进行测试的方法，即通过输入一系列的测试数据来触发电路的不同功能和路径，以检测和验证电路的正确功能和可靠性。
5.模拟仿真和硬件验证：模拟仿真是一种通过运行仿真软件来模拟电路的工作过程和性能的方法，以验证电路的功能和性能。
硬件验证则是通过制造一些原型电路并进行实际的测试和验证来验证电路的可靠性和正确性。
通过以上的设计和验证方法学，可以有效地提高数字集成电路的可测性和可靠性，从而确保电路的正确性和功能性。
数集复习笔记By 潇然2018.6.29名词解释专项摩尔定律：一个芯片上的晶体管数目大约每十八个月增长一倍。
传播延时：一个门的传播延时t p定义了它对输入端信号变化的响应有多快。
它表示一个信号通过一个门时所经历的延时，定义为输入和输出波形的50%翻转点之间的时间。
由于一个门对上升和下降输入波形的响应时间不同，所以需定义两个传播延时。
t pLH定义为这个门的输出由低至高翻转的响应时间，而t pHL则为输出由高至低翻转的响应时间。
传播延时t p定义为这两个时间的平均值：t p=(t pLH+t pHL)/2。
设计规则：设计规则是指导版图掩膜设计的对几何尺寸的一组规定。
它们包括图形允许的最小宽度以及在同一层和不同层上图形之间最小间距的限制与要求。
定义设计规则的目的是为了能够很容易地把一个电路概念转换成硅上的几何图形。
设计规则的作用就是电路设计者和工艺工程师之间的接口，或者说是他们之间的协议。
速度饱和效应：对于长沟MOS管，载流子满足公式：υ = -μξ(x)。
公式表明载流子的速度正比于电场，且这一关系与电场强度值的大小无关。
换言之，载流子的迁移率是一个常数。
然而在（水平方向）电场强度很高的情况下，载流子不再符合这一线性模型。
当沿沟道的电场达到某一临界值ξc时，载流子的速度将由于散射效应（即载流子间的碰撞）而趋于饱和。
时钟抖动：在芯片的某一个给定点上时钟周期发生暂时的变化，即时钟周期在每个不同的周期上可以缩短或加长。
逻辑综合：逻辑综合的任务是产生一个逻辑级模型的结构描述。
这一模型可以用许多不同的方式来说明，如状态转移图、状态图、电路图、布尔表达式、真值表或HDL 描述。
噪声容限：为了使一个门的稳定性较好并且对噪声干扰不敏感，应当使“0”和“1”的区间越大越好。
一个门对噪声的灵敏度是由低电平噪声容限NM L 和高电平噪声容限NM H来度量的，它们分别量化了合法的“0”和“1”的范围，并确定了噪声的最大固定阈值：NM L =V IL - V OLNM H =V OH - V IH沟道长度调制：在理想情况下，处于饱和区的晶体管的漏端与源端的电流是恒定的，并且独立于在这两个端口上外加的电压。

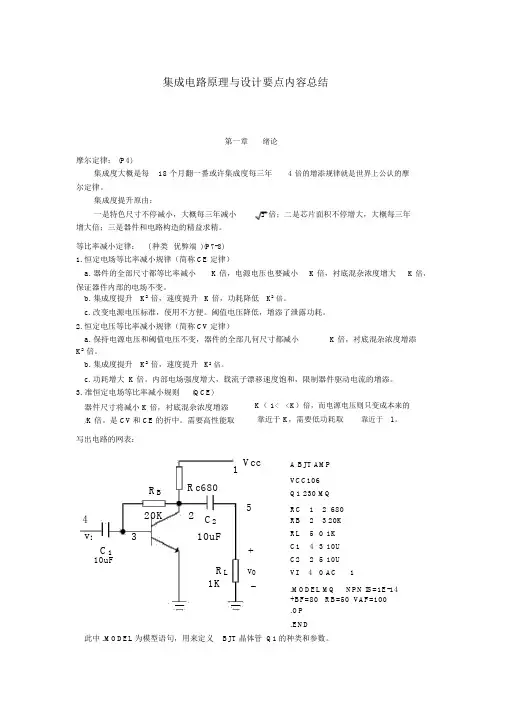

集成电路原理与设计要点内容总结第一章绪论摩尔定律： (P4)集成度大概是每18 个月翻一番或许集成度每三年 4 倍的增添规律就是世界上公认的摩尔定律。
集成度提升原由：一是特色尺寸不停减小，大概每三年减小 2 倍；二是芯片面积不停增大，大概每三年增大倍；三是器件和电路构造的精益求精。
等比率减小定律：( 种类优弊端)(P7-8)1.恒定电场等比率减小规律（简称CE定律）a. 器件的全部尺寸都等比率减小K 倍，电源电压也要减小K 倍，衬底混杂浓度增大K 倍，保证器件内部的电场不变。
b. 集成度提升K2倍，速度提升K 倍，功耗降低K2倍。
c. 改变电源电压标准，使用不方便。
阈值电压降低，增添了泄露功耗。
2.恒定电压等比率减小规律（简称CV定律）a. 保持电源电压和阈值电压不变，器件的全部几何尺寸都减小K 倍，衬底混杂浓度增添K2倍。
b. 集成度提升K2倍，速度提升K2倍。
c. 功耗增大 K 倍。
内部电场强度增大，载流子漂移速度饱和，限制器件驱动电流的增添。
3. 准恒定电场等比率减小规则(QCE)器件尺寸将减小 K 倍，衬底混杂浓度增添/K 倍。
是 CV和 CE的折中。
需要高性能取写出电路的网表：1R B Rc680420K2C2v i310uFC110uFR L1KK（ 1<<K）倍，而电源电压则只变成本来的靠近于 K，需要低功耗取靠近于1。
Vcc A BJT AMPVCC106Q1 230 MQ5RC12680RB2320KRL501K+C14310UC22510Uv O VI40AC1-.MODEL MQ NPN IS=1E-14+BF=80RB=50 VAF=100.OP.END此中 .MODEL为模型语句，用来定义BJT 晶体管 Q1的种类和参数。
器件名称Q（双极型晶体管）M（ MOS场效应管）J（结型场效应管）B（砷化镓场效应管）电路剖析种类.OP直流工作点剖析.DC直流扫描剖析.TF传输函数计算.SENS敏捷度剖析.AC沟通小信号剖析.NOISE噪声剖析常用器件的端口电极符号端口符号缩写C（集电极）， B（基极）， E（发射极）， S（衬底）D（漏极）， G（栅极）， S（源极）， B（衬底）D（漏极），G（栅极）， S（源极）D（漏极），G（栅极）， S（源极）.TRAN瞬态剖析.FOUR傅里叶剖析.MC蒙特卡罗剖析.STEP参数扫描剖析.WCASE最坏状况剖析.TEMP温度设置第二章集成电路制作工艺集成电路加工过程中的薄膜：(P15)热氧化膜、电介质层、外延层、多晶硅、金属薄膜。
集成电路计算机知识点总结一、集成电路概述集成电路是指将多种电子器件、电路和元器件集成在一个芯片上的电子器件。
它的存在完全改变了传统电子器件设计中的离散元器件法，将许多晶体管、电阻、电容和电感等元器件集成在同一块硅片或其他介质上，并在其上形成所需的功能电路。
集成电路的优点在于小体积、轻质量、高可靠性和功耗低等。
集成电路计算机是指使用集成电路技术制造的计算机。
它是以微处理器为核心，结合存储器、输入输出设备和系统控制逻辑等电路，构成一种高度集成的电子计算系统。
二、集成电路计算机结构1. CPUCPU（Central Processing Unit，中央处理器）是集成电路计算机的核心，负责执行程序和进行数据处理。
CPU包括运算器、控制器和寄存器等部分。
运算器负责执行算术运算和逻辑运算，控制器负责控制程序的执行流程，寄存器则用于暂存指令和数据。
2. 存储器存储器用于存储计算机程序和数据，主要包括随机存储器（RAM）、只读存储器（ROM）和辅助存储器（硬盘、光盘等）。
RAM用于临时存储程序和数据，ROM用于存储不易改变的程序和数据，辅助存储器则用于长期存储大量数据。
3. 输入输出设备输入输出设备用于计算机与外部环境进行交互，主要包括键盘、鼠标、显示器、打印机、网络接口等。
输入输出设备通过接口与计算机连接，实现输入数据和输出结果的传输。
4. 系统总线系统总线用于连接CPU、存储器和输入输出设备，实现它们之间的数据传输和控制信号传递。
系统总线分为地址总线、数据总线和控制总线，分别用于传输地址信息、数据信息和控制信号。
5. 时钟时钟是计算机中的一个重要部件，用于产生计算机系统中各器件的同步时序信号，保证系统的稳定运行。
时钟信号的频率称为时钟频率，通常以赫兹（Hz）为单位。
三、集成电路计算机工作原理集成电路计算机的工作原理是通过CPU执行指令，控制存储器和输入输出设备进行数据传输和处理。
当计算机启动时，CPU从存储器中读取操作系统程序，并执行相应的初始化工作。
集成电路设计与验证技术手册一、前言集成电路设计与验证技术手册旨在介绍和解析集成电路设计与验证的相关技术和方法。
本手册包含了从集成电路设计到验证的整个流程，涵盖了设计原理、关键技术以及验证方法等内容。
通过阅读本手册，读者将获得深入了解集成电路设计与验证的知识，为其在相关领域的实践提供指导。
二、概述集成电路设计与验证是现代电子信息产业中的关键环节，其重要性不言而喻。
设计阶段包括电路原理设计、布局与布线、逻辑与功能仿真等，验证阶段则包括功能验证、时序验证、电气验证等。
本手册将重点介绍集成电路设计与验证的相关技术和方法，帮助读者系统地掌握整个流程。
三、集成电路设计技术1. 电路原理设计电路原理设计是集成电路设计的第一步，它涉及到电路拓扑结构的选择、元器件的选型以及模拟与数字电路的选择等。
在本节中，将详细介绍电路原理设计的基本原理和常用技术。
2. 布局与布线布局与布线是集成电路设计中的关键环节，它涉及到电路的物理布局、线路的走线规划以及电路布线的优化等。
在本节中，将介绍布局与布线的基本概念和一些常用的布局与布线规则。
3. 逻辑与功能仿真逻辑与功能仿真是集成电路设计中的重要环节，它涉及到电路功能的验证、逻辑电路的优化以及功能仿真的方法等。
在本节中，将介绍逻辑与功能仿真的基本原理和常用方法。
四、集成电路验证技术1. 功能验证功能验证是集成电路验证的核心内容，它涉及到电路功能的正确性验证、错误的排除以及对功能性问题的修复等。
在本节中，将详细介绍功能验证的主要流程和常见方法。
2. 时序验证时序验证是集成电路验证的重要环节，它涉及到电路中各个时序要求的验证、时序问题的诊断以及时序约束的优化等。
在本节中，将介绍时序验证的基本原理和常用技术。
3. 电气验证电气验证是集成电路验证的关键环节，它涉及到电路的电气特性验证、信号完整性分析以及电路功耗的测量等。
在本节中，将详细介绍电气验证的主要内容和常见方法。
五、总结本手册通过对集成电路设计与验证技术的介绍和综述，旨在帮助读者全面了解和掌握相关知识和方法。
ic验证基础知识
IC验证基础知识是指在集成电路设计过程中，对设计的电路
进行验证的基本知识。
它是设计中非常重要的一步，旨在确保电路的功能正确、性能稳定以及达到设计要求。
在IC验证基础知识中，包括以下几个方面：
1. 功能验证：验证电路的功能是否按照设计要求进行工作，通过对电路输入不同的信号，并观察输出是否符合预期，来验证电路的功能正确性。
2. 时序验证：验证电路的时序关系是否正确，包括时钟信号的频率、时序捕获和传输的时序关系等。
3. 电气验证：验证电路的电气特性是否满足设计要求，包括电压、电流、功耗、功率噪声等参数的验证。
4. 性能验证：验证电路的性能参数是否符合设计要求，如延迟、带宽、噪声、功耗等。
5. 容错能力验证：验证电路对不同情况下的输入数据、噪声干扰等是否具有正确的容错能力，能够保证电路的稳定性和可靠性。
6. 仿真和测试技术：使用仿真和测试技术来验证电路的功能和性能，包括逻辑仿真、电路级仿真、原型板测试等。
以上是IC验证基础知识的主要内容，对于集成电路的设计和验证至关重要，能够保证设计的正确性和性能的稳定性。
集成电路基础知识点嘿，朋友们！今天咱来聊聊集成电路这个神奇的玩意儿。
你想想看啊，集成电路就像是一个超级迷你的城市，里面有着密密麻麻的各种“建筑”和“道路”。
这些“建筑”就是各种电子元件，比如晶体管、电阻、电容啥的，它们都有着自己独特的功能。
而“道路”呢，就是连接这些元件的线路啦。
集成电路可太重要啦！没有它，咱现在用的手机、电脑、电视啥的，能有这么小巧轻便又厉害吗？那肯定不能呀！就好比咱出门，要是没有方便的交通工具，那得多费劲呀。
咱平时用的那些电子产品，里面的集成电路就像是它们的大脑。
它指挥着一切，让各种功能都能顺畅地运行。
这就好像一个乐队，集成电路就是那个指挥家，让各种乐器都能和谐地演奏出美妙的音乐。
你说集成电路厉不厉害？那肯定厉害呀！它能把那么多复杂的东西都集成到那么小的一块芯片里。
这就跟变魔术似的，那么小的地方居然能有那么大的本事。
而且啊，集成电路的发展速度那叫一个快。
就跟咱跑步似的，嗖的一下就往前冲了。
从最开始的简单电路，到现在越来越复杂、越来越强大的集成电路，这中间的变化简直让人惊叹。
咱再说说制造集成电路，那可不是一件容易的事儿。
就跟盖房子一样，得一层一层地精心搭建。
得用各种先进的技术和设备，还得有专业的人员来操作。
稍有不慎，可能就前功尽弃啦。
你看那些研究集成电路的科学家和工程师们，他们得多厉害呀！他们就像是勇敢的探险家，在这个微小的世界里不断探索、创新。
他们的努力让我们的生活变得更加丰富多彩。
咱也得感谢集成电路呀，是它让我们的生活变得这么便利。
想想以前，那些大块头的电器，又笨重又占地方。
现在呢，小小的一个芯片就能搞定那么多事情。
所以啊，大家可得好好珍惜这些有集成电路的电子产品。
它们可都是科技的结晶呢！别随便就弄坏啦。
总之，集成电路就是我们现代生活中不可或缺的一部分。
它就像一个默默奉献的小英雄，虽然我们平时可能不太注意到它，但它却一直在为我们的生活服务呢！怎么样，是不是对集成电路有了更深的认识呀？。
数字集成电路知识点整理Digital IC:数字集成电路是将元器件和连线集成于同⼀半导体芯⽚上⽽制成的数字逻辑电路或系统第⼀章引论1、数字IC芯⽚制造步骤设计：前端设计（⾏为设计、体系结构设计、结构设计）、后端设计（逻辑设计、电路设计、版图设计）制版：根据版图制作加⼯⽤的光刻版制造：划⽚：将圆⽚切割成⼀个⼀个的管芯（划⽚槽）封装：⽤⾦丝把管芯的压焊块（pad）与管壳的引脚相连测试：测试芯⽚的⼯作情况2、数字IC的设计⽅法分层设计思想：每个层次都由下⼀个层次的若⼲个模块组成，⾃顶向下每个层次、每个模块分别进⾏建模与验证SoC设计⽅法：IP模块（硬核（Hardcore）、软核（Softcore）、固核（Firmcore ））与设计复⽤Foundry （代⼯）、Fabless （芯⽚设计）、Chipless （IP设计）"三⾜⿍⽴” ⼀-oC发展的模式3、数字IC的质量评价标准（重点：成本、延时、功耗，还有能量啦可靠性啦驱动能⼒啦之类的）NRE （Non-Recurrent Engineering）成本设计时间和投⼊，掩膜⽣产，样品⽣产⼀次性成本Recurrent 成本⼯艺制造（silicon processing ），封装（packaging ），测试（test）正⽐于产量每个集成电路的成本-kceurrenr成本+ ⼀、此上成⽊总产量管芯成本⼗芯⽚濯试成本+封装成本Recurrent Jjfc 本----------- -----------------------最终测试成品率|⼀阶RC⽹路传播延时：正⽐于此电路下拉电阻和负载电容所形成的时间常数C上的电压从上升到50%的时间&⼆In （2）r = 0.69功耗：emmmm ⾃⼰算4、EDA设计流程IP设计-------- >系统设计（SystemC ） ----- > 模块设计（verilog ）版图设计（.ICC --------- 电路级设计（.v基本不可读）综合过程中⽤到的⽂件类型（都是synopsys）:可以相互转化.db （不可读）< ----------- > .lib （可读）加了功耗信息.sdb第⼆章器件基础1、保护IC 的输⼊器件以抗静电荷（ESD 保护）匹002、长沟道器件电压和电流的关系：截⽌区：写线性区：隐％WW%/⼝ = ⾄［（矿砧-⼔）上⽫-穿1饱和区：％ A&r 富=⼼-⼼《玲如⼆亨三（L 叫⼴（1 +久么）3、短沟道器件电压和电流关系速度饱和：当沿着沟道的电场达到临界值E C 时，载流⼦的速度由于散射效应（载流⼦之间的碰撞）⽽趋于饱和。
集成电路验证与算法知识点总结
黑盒：验证工程师不需了解设计的任何实现细节，所有的验证都必须通过接口完成，不能对内部状态进行直接访问，对内部的结构和实现不需过多了解，缺陷可观测性和可控性比较差。
白盒：对待验证设计的内部结构和实现完全可见，也具有完全的可控性，优点在于能够快速的设置感兴趣的状态和输入组合，或者分离特定的功能，可以很容易的在验证过程中对结果进行观察并在输出与期望结果不一致时立即报错，但这种方法与特定的实现紧密相关，并且不能用于不同的实现或者将来的二次设计并且还需要验证工程师对设计实现的细节有相当的了解，以便正确生成有意义的条件以及合理地确定对什么结果进行观测白盒是黑盒的有益补充可以保证与实现有关的特性功能的正确性。
灰盒：介于黑盒和白盒之间的一种折中方案。
黑盒可能不能验证设计的所有部分，而白盒不具备可移植性和独立性，与黑盒一样，灰盒通过最顶层接口对设计进行观测和控制，一般而已，灰盒最主要是验证与特定实现有关的重要特征。
遗传算法：5个参数的定义：Np是种群数量，Ng是每一代的数量No是产生子代的数量，Pi是通过反转产生2代的概率，Pu是通过变异产生子代的概率。
基本思想：首先计算每一个个体的适应度Fitness Np(i)通过竞争选择出Ng个个体，然后根据适应度随机选择双亲，产生下一代，产生下一代的方式中Pi的概率是通过反转产生，Pu的概率通过变异产生，还有的是通过双亲交配产生，产生下一代的个体数量为No，由Ng和No选择出Np个以保持种群数量不变。
一直遗传下来，直到种群的适应度足够高或不再提高为止。
验证计划：①明确的验证目标②验证策略③验证手段：基于行为级的模拟，静态时序分析还是形式化验证④结果检查手段：开发的验证环境是自检查，还是验证结果与参考模型的输出结果对比，还是验证结果直接和期望结果对比⑤建立验证环境的要求：内容有验证对象的抽象层次，验证模型的来源，包括行为模型，模拟模型等；验证环境的要素，包括结果检查，激励源等。
⑥制定验证方案，即验证用例设计⑦验证结果的质量标准，内容包括验证向量数目，功能覆盖率和代码覆盖率⑧回归测试，什么时间进行回归测试，采用哪些激励进行回归测试⑨验证问题跟踪与管理，内容包括验证过程中发现的问题的记录和解决问题的情况，以及由此引发的代码更改记录⑩制定验证的进度安排和小组人员职责和分工⑾验证计划评审的节点和内容。
断言:监测设计中正确行为或错误行为的验证对象。
断言将设计要求转换成了验证对象，从而可以用模拟器或形式化验证工具，评测设计要求是否被满足.断言分为3种：第一种为Assertion，用于描述设计所期望的正确行为；第二种为Constraint，用于描述设计所处环境的行为；第三种为Cover，用于描述设计及其所处环境应该会到达的状态。
SV A是SystemVerilog的断言，比较适合用Verilog编写的RTL代码，SV A是免费的，而PSL 需要购买。
SV A的不太适合验证异步时钟接口。
PSL比较适合用VHDL编写的RTL代码。
PSL的断言可以用于验证异步时钟接口。
PSL的断言功能比SV A要强，例如，PSL支持具有Liveness功能的断言，但SV A不支持openspabc的功能验证（不包括时序和物理设计验证）①处理器体系结构设计验证②RTL设计模拟验证③DFT验证；系统级环境验证：固件操作系统和各类驱动；
使用工具：软模拟，加速器仿真，形式化验证；商业工具+定制工具
模拟：1适用于所有设计层次，2需要测试向量，3完整的模型，部分的验证，4输入驱动，施加激励，比较输出，5不完备的验证方法，只能证明设计有错而不能证明无错，6验证输入空间的点，一次检查一个输出点，7难点在于确定模拟激励是否足够。
形式：1理论上最佳的验证法，数学方法受限于问题规模，2不需要测试向量，3部分的模拟，完整的验证，4输出驱动：期望的输出行为，5完整性，不忽略输出空间的任一点，6验证属性，一次检查一组输出点，7难点在于确定属性是否完备。
验证：1预测并保证设计与综合在制造过程中能够根据输入输出完成功能，2检验设计的正确性，3主要方法为模拟，硬件仿真和形式化方法，4在设备制造之前多次重复，但对一个设计仅一次完整正确验证，5为设计质量负责。
验证四要素：1DUV，2测试模式，3参考输出，4比较模式。
测试：1用于保证按照设计综合结果来产生的器件，不受制造错误影响，2检验产生结果的正确性（芯片在制造过程中正确）3分两步，设计期间产生测试，生产后应用测试，4对生产出来的每个产品均完成一次测试，5对器件质量负责
三种模拟引擎：1基于事件的模拟方法：仅对事件发生的时刻，对事件影响的模块和信号进行求值，不是所有的输入变化都会导致输出变化，既能验证功能又能验证时序。
2 基于时钟周期的模拟方法：以模拟引擎所知道的最小时间粒度，在每个时间点对模型求值，不能处理异步电路，对时钟域，只能处理同步电路，只能模拟电路，不能验证时序。
3硬件仿真。
形式化验证方法：1模型检验，检验设计是否具有所需属性的方法。
2等价性检验，比较设计的两种实现是否一致。
3定理证明。
BDD，OBDD，ROBDD的关系：BDD二叉决策图，一个有向无环图，不唯一。
OBDD变量按一定顺序组织的BDD，不唯一。
ROBDD在OBDD中，合并重复节点，删除冗余节点，唯一跟变量顺序有关。
投片准则：从功能验证角度看，最重要的投片准则是错误率和覆盖率，错误率反映了随着时间的进行发现错误的多少，其中一个常用的准则是，当进行充分的验证，至少在一个周期内没有发现新错误，就可以投片了。
对代码覆盖率而言，语句，状态机应达到100%，路径，表达式应在95%以上，功能达100%。
堆栈设计：对输入的结论：内部是一个堆栈，堆栈深度和数据宽带多少，同一时刻只能压一个数据。
对输出的结论：可以同时读栈顶的两项，数据位0为有效标识；有堆栈满和溢出的标识，没有堆栈空的标识；溢出时，必须重新输入，满时，不需重新输入
①根据输入确定验证计划：正常写数据（压栈），考虑写数据之间的延迟；读写命令（压栈和弹栈）同时输入；pop_buf所有可能输入情况；空栈时弹栈；满栈时压栈；清空堆栈；同时弹栈+清空堆栈；同时写栈+清空堆栈；堆栈所有数据可能值遍历；堆栈读写+清空事件状态机。
②根据输入输出确定验证计划：压栈栈顶和弹栈栈顶数据必须相同；连续压栈测试堆栈满与堆栈溢出信号；假设堆栈延迟为1拍，验证一个时钟周期后是否能够获得上一次压栈数据；corner case 1，在空栈的时候读数据，弹栈排空或清空堆栈。
2 假设堆栈延迟1拍，不足1拍弹栈，不要弹出刚刚写入数据。
Calc1验证计划：1验证层次，在calc1顶层测试2需要的工具硬件\软件3风险与依赖：时间人力硬件资源4待测试的验证场景5验证矩阵6测试细节：每个测试用例由谁写，测试用例由谁整合，所有测试用例的覆盖率数据统计7不同验证类型下的方法黑盒测试的用例，类似优先级控制等模块的灰盒测试8验证策略：定向测试随机测试形式化验证9可能随机测试的权重控制9抽象层次：是否需要构建汇编器，输入修改为汇编文件?
低功耗流程CPF：1定义CPF所使用的各种资源，库声明，各类低功耗单元说明；CPF设计，首先定义power domain，DVFS电压条件，3低功耗工作模式4低功耗工作模式转换5低功耗规则6连接电源地网络7定义pin脚连接8ETC 9Candence LP Lab。
划分的基本目标：1功能一致性，2模块独立性，3划分有效性。
