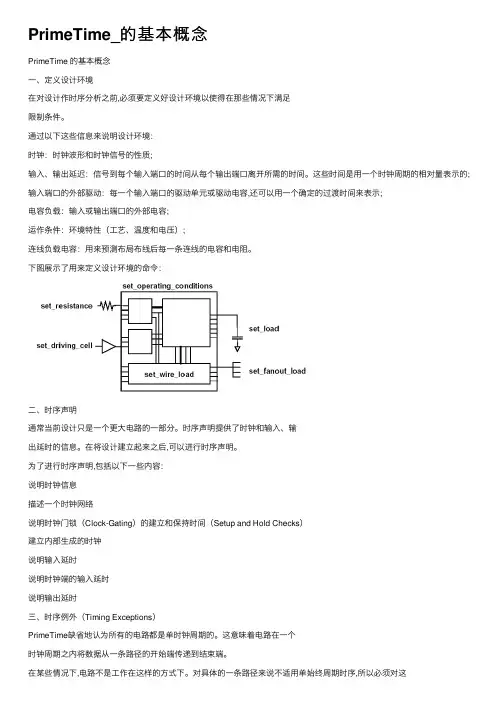

PrimeTime_的基本概念

PrimeTime 的基本概念一、定義設計環境在對設計作時序分析之前,必須要定義好設計環境以使得在那些情況下滿足限制條件。

通過以下這些資訊來說明設計環境：時鐘：時鐘波形和時鐘信號的性質;輸入、輸出延遲：信號到每個輸入埠的時間從每個輸出埠離開所需的時間。

這些時間是用一個時鐘週期的相對量表示的;輸入埠的外部驅動：每一個輸入埠的驅動單元或驅動電容,還可以用一個確定的過渡時間來表示; 電容負載：輸入或輸出埠的外部電容;運作條件：環境特性（工藝、溫度和電壓）;連線負載電容：用來預測佈局佈線後每一條連線的電容和電阻。

下圖展示了用來定義設計環境的命令：二、時序聲明通常當前設計只是一個更大電路的一部分。

時序聲明提供了時鐘和輸入、輸出延時的信息。

在將設計建立起來之後,可以進行時序聲明。

為了進行時序聲明,包括以下一些內容：說明時鐘資訊描述一個時鐘網路說明時鐘門鎖（Clock-Gating）的建立和保持時間（Setup and Hold Checks）建立內部生成的時鐘說明輸入延時說明時鐘端的輸入延時說明輸出延時三、時序例外（Timing Exceptions）PrimeTime缺省地認為所有的電路都是單時鐘週期的。

這意味著電路在一個時鐘週期之內將資料從一條路徑的開始端傳遞到結束端。

在某些情況下,電路不是工作在這樣的方式下。

對具體的一條路徑來說不適用單始終週期時序,所以必須對這些缺省的時序假設作例外說明。

否則,時序分析將不能反映真實電路的工作情況。

主要有以下一些內容：單時鐘週期（缺省）路徑延時限制設置失敗（False）路徑設置最大和最小路徑延時設置多時鐘週期路徑路徑說明方法有效地說明例外情況例外情況的優先順序報告例外情況忽略例外情況去除例外聲明四、報告的生成在定義了時序聲明和例外情況之後,可以生成時序分析報告,有助於定位設計中的違規之處。

在進行時序分析的時候,PrimeTime會跟蹤電路中所有的路徑,然後根據電路說明、庫、聲明和例外情況計算設計的延時。

PrimeTime基本命令一、R un Prime Time1.module add synnew2.primetime & 启动图形界面3.pt_shell –f RUN.tcl | tee –I run.log 用命令行启动脚本二．一些命令的叙述1．Setup time : data required time – data arrival time2．Hold time : data arrival time – data required time3．Report_analysis_coverage ：看一下所有错误的基本情况-status violated-check “setup hold”-sort_by slack-sort_by check_type4．Report_timing :显示the worst slack for setup time5．Report_timing –delay max :看setup time6．Report_timing –delay min :看hold time7．Pt_shell –x “restore_session orca_savesession” :继续原来保存的信息8．Set sh_enable_page_mode true : 分页显示9．Report_lib libname :看库的信息10. Report_timing –group SYS_clk :看某个时钟的信息11. Pre CTS clock Uncertainty = clock skew + clock jitter +marginPost CTS clock Uncertainty = clock jitter + margin还要加上Set_propagated_clock [all_clocks]12. Report_timing –path full_clock :可以显示clock的详细信息13. Report_timing –from E,Report_timing –to Z,Report_timing –from G –to FF4/D :显示详细路径的信息14. Report_port –input_delay –output_delay inoutpad,Report_port –input_delay inputpadReport_port –ouput_delay outputpad: 看port的信息15. Report_timing –input_pins :可以看到net的delay16. Report_lib –timing_arcs libname cellname:看库单元的时序信息17. Report_cell –connections –verbose Instance_name :看单元的信息28. Report_timing –max_paths 2 –nworst 2 :可以看两条path的两个最坏的timing,default为1。

PrimeTime_的基本概念PrimeTime 的基本概念⼀、定义设计环境在对设计作时序分析之前,必须要定义好设计环境以使得在那些情况下满⾜限制条件。

通过以下这些信息来说明设计环境：时钟：时钟波形和时钟信号的性质;输⼊、输出延迟：信号到每个输⼊端⼝的时间从每个输出端⼝离开所需的时间。

这些时间是⽤⼀个时钟周期的相对量表⽰的;输⼊端⼝的外部驱动：每⼀个输⼊端⼝的驱动单元或驱动电容,还可以⽤⼀个确定的过渡时间来表⽰;电容负载：输⼊或输出端⼝的外部电容;运作条件：环境特性（⼯艺、温度和电压）;连线负载电容：⽤来预测布局布线后每⼀条连线的电容和电阻。

下图展⽰了⽤来定义设计环境的命令：⼆、时序声明通常当前设计只是⼀个更⼤电路的⼀部分。

时序声明提供了时钟和输⼊、输出延时的信息。

在将设计建⽴起来之后,可以进⾏时序声明。

为了进⾏时序声明,包括以下⼀些内容：说明时钟信息描述⼀个时钟⽹络说明时钟门锁（Clock-Gating）的建⽴和保持时间（Setup and Hold Checks）建⽴内部⽣成的时钟说明输⼊延时说明时钟端的输⼊延时说明输出延时三、时序例外（Timing Exceptions）PrimeTime缺省地认为所有的电路都是单时钟周期的。

这意味着电路在⼀个时钟周期之内将数据从⼀条路径的开始端传递到结束端。

在某些情况下,电路不是⼯作在这样的⽅式下。

对具体的⼀条路径来说不适⽤单始终周期时序,所以必须对这些缺省的时序假设作例外说明。

否则,时序分析将不能反映真实电路的⼯作情况。

主要有以下⼀些内容：单时钟周期（缺省）路径延时限制设置失败（False）路径设置最⼤和最⼩路径延时设置多时钟周期路径路径说明⽅法有效地说明例外情况例外情况的优先级报告例外情况忽略例外情况去除例外声明四、报告的⽣成在定义了时序声明和例外情况之后,可以⽣成时序分析报告,有助于定位设计中的违规之处。

在进⾏时序分析的时候,PrimeTime会跟踪电路中所有的路径,然后根据电路说明、库、声明和例外情况计算设计的延时。

PrimeTime是Synopsys的一个单点的全芯片、门级静态时序分析器。

它能分析大规模、同步、数字ASICS的时序。

PrimeTime工作在设计的门级层次，并且和Synopsys其它工具整合得很紧密。

基本特点和功能：时序检查方面：建立和保持时序的检查（Setup and hold checks）重新覆盖和去除检查（Recovery and removal checks）时钟脉冲宽度检查(Clock pulse width checks)时钟门锁检查(Clock-gating checks)设计检查方面：没有时钟端的寄存器没有时序约束的结束点（endpoint）主从时钟分离（Master-slave clock separation）有多哥时钟的寄存器对层次敏感的时钟（Level-sensitive clocking）组合电路的反馈环（Combinational feedback loops）设计规则检查，包括最大电容(maximum capacitance)、最大传输时间(maximum transition)和最大扇出(maximum fanout)PrimeTime 时序分析流程和方法：在时序分析之前需要做的步骤：1、建立设计环境- 建立搜索路径（search path）和链接路径（link path）- 读入设计和库- 链接顶层设计- 建立运作条件、连线负载模型、端口负载、驱动和传输时间2、说明时序声明（约束）- 定义时钟周期、波形、不确定性(uncertainty)和滞后时间(latency)- 说明输入、输出端口的延时3、说明时序例外情况（timing exceptions）- 多周期路径（multicycle paths）- 不合法路径(false paths)- 说明最大和最小延时、路径分割（path segmentation）和失效弧（disabled arcs）4、进行分析和生成报告- 检查时序- 生成约束报告- 生成路径时序报告开始先建立目录并将PrimeTime本身所带的一个例子拷到新建的目录下，在下面的内容中将要用到这个例子。

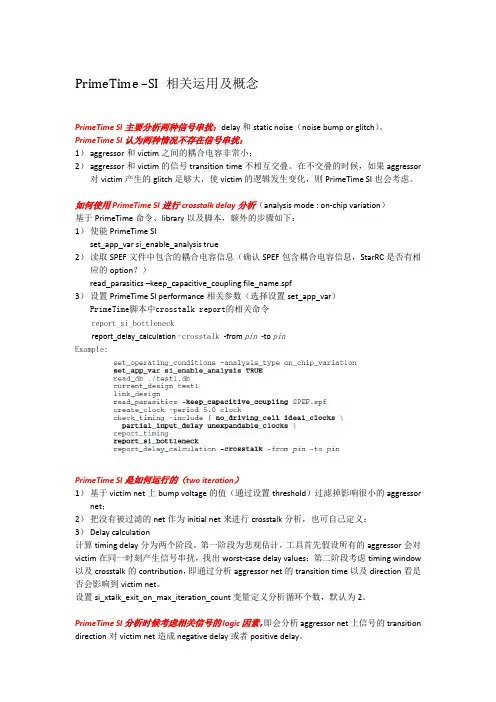

PrimeTime –SI 相关运用及概念PrimeTime SI主要分析两种信号串扰：delay和static noise（noise bump or glitch）。

PrimeTime SI认为两种情况不存在信号串扰：1）aggressor和victim之间的耦合电容非常小；2）aggressor和victim的信号transition time不相互交叠。

在不交叠的时候，如果aggressor 对victim产生的glitch足够大，使victim的逻辑发生变化，则PrimeTime SI也会考虑。

如何使用PrimeTime SI进行crosstalk delay分析（analysis mode : on-chip variation）基于PrimeTime命令、library以及脚本，额外的步骤如下：1）使能PrimeTime SIset_app_var si_enable_analysis true2）读取SPEF文件中包含的耦合电容信息（确认SPEF包含耦合电容信息，StarRC是否有相应的option？）read_parasitics –keep_capacitive_coupling file_name.spf3）设置PrimeTime SI performance相关参数（选择设置set_app_var）PrimeTime脚本中crosstalk report的相关命令report_si_bottleneckreport_delay_calculation -crosstalk -from pin -to pinExample:PrimeTime SI是如何运行的（two iteration）1）基于victim net上bump voltage的值（通过设置threshold）过滤掉影响很小的aggressor net；2）把没有被过滤的net作为initial net来进行crosstalk分析，也可自己定义；3）Delay calculation计算timing delay分为两个阶段，第一阶段为悲观估计，工具首先假设所有的aggressor会对victim在同一时刻产生信号串扰，找出worst-case delay values；第二阶段考虑timing window 以及crosstalk的contribution，即通过分析aggressor net的transition time以及direction看是否会影响到victim net。

使用PrimeTime,PX进行功耗分析使用PrimeTime PX进行功耗分析一、工具介绍PrimeTime是synopsys开发的一款专门的静态时序分析软件，PrimeTime PX是集成在软件中的一个工具，可以用来对Design Compilier(DC)综合后的V文件进行功耗分析。

PrimeTime的一个特点就是它对功耗的分析比DC给出的功耗信息要精确得多，所以一般采用PTPX进行功耗分析。

PTPX可以进行两种模式的功耗分析：l 平均功耗分析(Averaged Power Analysis) 在这种模式下，动态翻转速率可以是默认值或者是用户自定义的，也可以由HDL的仿真文件提供。

进行平均功耗分析时可以使用两种格式的激励文件，分别是SAIF和VCD。

l 基于时序的功耗分析(Time-Based Power Analysis) 在这种模式下，为了获得精确的与时序有关的功耗信息，必须要有仿真文件提供激励。

Time-Based支持VCD、VPD以及fsdb格式的激励。

特别是对于VCD文件来说，可以支持RTL级别的仿真文件或者是Gate级别的仿真文件。

对于RTL Level的VCD文件要使用read_vcd –rtl或者是read_vcd –zero_delay命令，否者会被识别成Gate Level的仿真文件。

二、PTPX工具进行功耗分析流程使用PTPX进行功耗分析之前，要准备如下文件：l 逻辑综合后的.V文件 l 静态时序分析的.sdc文件 l有功耗信息的.db文件 l RTL的仿真文件.VCD 2.1.V文件、.sdc文件以及.db文件的获得在使用DC完成对工程的综合后，会得到一个如下图所示的V文件(以本实验室综合所用工程rfid2016_v2为例，V文件存放在/rfid2016_v2/flow/syn/result目录下)：图2-1 .V文件存放目录 V文件里面的内容如下：图2-2 综合后.V文件内容接下来获取.sdc文件，PTPX用到的.sdc文件和DC用到的.sdc文件一致。
