力帆汽车发动机企业标准

Q/LF××××××-2006

汽车机械式变速器台架试验方法

汽车变速器试验规程

1.范围

本标准规定了LF479Q1、LF481Q1、TRITEC汽车变速器的试验方法,检验规则。

本标准适用于LF479Q1、LF481Q1、TRITEC汽车变速器(以下简称产品)

本标准用于LF479Q1、LF481Q1、TRITEC汽车变速器的试验方法,检验规则。

2.规范性引用文件

QC/T568-1999 汽车机械式变速器台架试验方法

QC/T29063-1992 汽车机械式变速器总成技术条件

GB 443-1989 机械油(L-AN 全损耗系统用油)

QC/T 572-1999 汽车清洁度工作导则测定方法

GB/T 2828-1987 逐批检查计数抽样程序及抽样表

3 技术要求

3.1产品应符合本标准的要求,并按照经规定程序批准的图库及技术文件制造

3.2 主要零件的质量要求

3.2.1圆柱齿轮和输入轴,输出轴的材料为20CrMoH。

3.2.2锥齿轮材料为20CrMnTi。

3.2.3齿轮和输入轴和输出轴的表面硬度为660HV以上。

3.3 产品噪音

3.3.1产品噪音测量按第5.1条的噪音测量方法进行,变速器总成在n1=0.8n N时的最大允许应符合表2规定。

其中:

n1--变速器输入轴转速r/min。

nN---变速器所匹配发动机最大功率时的转速r/min。

表2

3.4产品静扭强度试验按QC/T 568-1999进行,其后备系数不小于2.5。

3.5产品传动效率试验按QC/T 568-1999进行,其平均传动效率不小于96.5%。

传动效率按下式计算:=(M1+M2)/MI K I0

- --传动效率

M—被测试变速器输入扭矩N.m

I K----变速器速比

I0---变速器中主减速比

3.6 产品疲劳寿命试验按第

4.2条方法进行,疲劳寿命试验后主要零部件不应有损坏,轴承部位不得有异常,齿轮不得有断齿,齿面严重蚀(任意处有一个点蚀点,面积超过4mm2,深0.05mm)的现象。试验中输入轴扭矩和输出轴循环次数达到表3要求。

连续五次出现换档撞击声)或达到规定的换档次数时停止试验,记录换档次数或试验时间。

为进一步考核该变速器的可靠性,变速器需进行3万公里的道路试验,试验后应能保证其换挡性能。

a 箱外换挡操纵机构应能正常换档;

b 变速器不得出现因冲击载荷而自动掉档和强制脱档现象;

c 各档在强制换档时箱外换档操纵机构不得出现异响和元件损坏现象;

3.8总成密封性能检验按

4.6方法进行,总成油封及结合面不得有渗漏现象。

3.9清洁度要求小于100mg。

3.10 无负荷运转试验按

4.8方法进行,要求齿轮转动灵活,无卡滞现象,产品装配后外观整洁,各螺栓连接部位紧固可靠,不得松动,各结合面、螺塞及油封处不得有渗漏现象。

3.11 产品装配要求

3.11.1 产品装配前所有零件必须经检验合格,外购件,外协件需有合格证,方可进行装配。

3.11.2 各轴承压装时,转动部位不得承受压力。

3.11.3 产品装配质量要求按出厂检验卡规定。

4 试验方法

4.1 产品噪音的试验方法,按QC/T 568-1999第3条执行

4.1.1 变速器润滑油按图纸规定;

4.1.2 变速器油温为60~80℃

4.1.3 测定次数不少于4次(以最大值为特性值)。

4.2 产品疲劳寿命试验方法

a试验出高档向低档位进行,最后进行倒档;

b润滑油池按图样规定;

c温不超过80℃;

d输入转速按表4规定。

表4

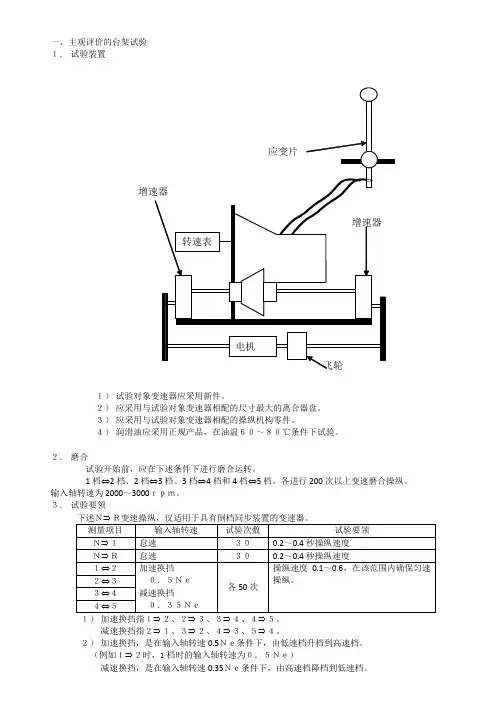

4.3 同步器性能及寿命试验

4.3.1 实验装置:变速器在同步器试验台上进行。

4.3.2 实验条件:

a 转速:从高档换入低档时,换档完成时的变速器输入轴转速为0.85nN,低档换入高档时,换档开始时的变速器输入轴转速为0.86nN。

其中:nN------为变速器所能匹配的发动机最大功率时的转速r/min.

b 试验用润滑油为SAE8590(相当于GL-40油量),用量为2.10-2.25L,油温为70℃+5℃。

c 在变速器输入轴上装上与该变速器相配的离合器从动盘总成。

d 换档力换算到滑轨上的各档位挂档力应小于400N。

e 实验时换档过程的转速降;

降档时,在空挡上的转速降不大于350r/min;

升档时,在空挡上的转速降不大于500r/min;

每分钟换档16次

4.3.3 实验要求

每个档在试验开始前先磨合300次,磨合阶段转速见表5,在同一个挡位上每换档105 次,记录依次换档曲线,换档的内容包括:

a 换档力

b输入轴转速的变化

c换档行成

d

表5

4.3.4

a 各档的耐久性循环次数不低于表6所列指标。

b各档在未达到表6所列指标前,若出现换档冲击声,要记录试验次数,并继续试验:若连续5次出现换档冲击声,即认为同步器失效,停止试验。

c在达到表6所列指标后,同步环不应损坏及出现异常磨损现象。

d 各档达到表6所列指标后,同步器轴向后备行程不小于0.05mm.。

4.4静扭强度试验按QC/T 568-1999第5条进行。

4.5 传动效率试验按QC/T 568-1999第2条进行。

4.6 总成密封性能检验

试验目的:考核变速器总成的密封性能。

试验方法:下述两种方法同样有效,试验时可选用其中一种方法。

4.6.1 气密法

a将有碍变速器内部升压之通孔均用堵塞或密封装置密封。

b行打压试验,冲压力为42.8Kpa,在3秒内,漏气损失不得超过14%,则总成为密封良好。

4.6.2 侵水法

将有碍变速器内部升压之通孔均用堵塞或密封装置密封。

将压力为21--25 Kpa的滤水压缩空气平缓送入变速器内。在不断气情况下将总成侵入具有防锈功能的水中,经10秒钟观察有无气泡冒出,无明显气泡冒出为合格。

4.6.3 密封性能检验部位为:

a油封处

b密封胶涂敷处

c密封衬垫处

d各边接螺纹和注,放油螺塞处

4.6.4 在总成可靠性试验时,不得出现以下现象:

a 油封处不得有漏油,异常磨损,老化,破碎现象;

b 密封胶涂敷处不得有漏油,渗漏现象;

c 密封衬垫处不得有漏油,渗油,衬垫破碎现象;

d 边接螺栓和注,放油螺塞处不得有漏油,渗油及螺栓松动现象。

4.7 清洁度要求按本标准的4.9 规定执行,清洁度评定方法按“汽车清洁度工作导则,测定方法”。

4.8 每台产品装配后,应在试验台上进行无负荷运转试验。试验前按3.2.6条容量规定加好机油(GB443),按《LF479Q1汽油机磨合试验规范》对产品进行试验。产品应达到出厂质量检验卡中各项目的要求。即齿轮转动灵活,无卡滞现象,产品装配后外观整洁,各螺栓连接部位紧固可靠,不得松动,各结合面、螺塞及油封处不得有渗漏现象。

5 检验规则

5.1 变速器零部件必须经过质管部门检验合格后,方可进行装配。

5.2变数器出厂检验由出厂管理部门进行,出厂必须检验项目为出厂检验卡中各项。

5.3 变数器总成装配时按装配工艺文件装配执行。

5.4 用户有权抽验产品,抽验方法按GB/T2828-1987规定,抽样方案由供需双方协商。5.5 形式试验。产品在下列情况之一时,应对总成按3.3,3.4,3.5,3.6,3.7,3.8,3.9,3.10做型式试验:

a 试制新产品时;

b 当材料、设计、工艺有重大改变可能影响产品性能时;

c 停产间隔半年以上,在进行恢复生产时;

d 正常生产时,定期或积累一定产量后,应周期性进行检查;

e 出产检验结果与上述型式检验有较大差异时。

5.6 型式试验抽样按GB/T 2828-1987,抽样方案按供需双方商定。
