汽车自动变速器图解

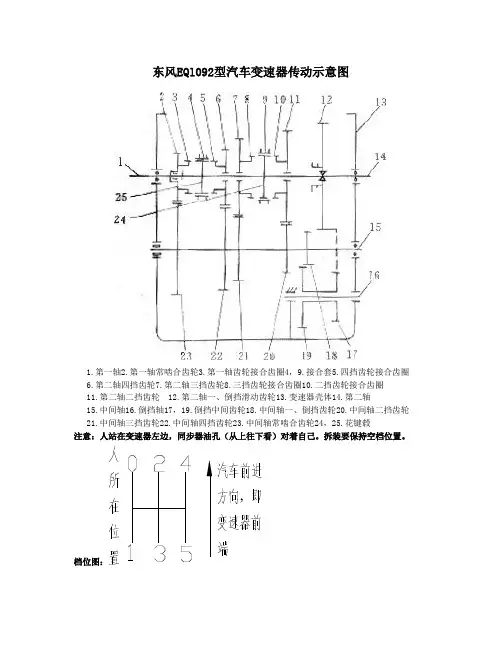

东风EQl092型汽车变速器传动示意图
1.第一轴
2.第一轴常啮合齿轮
3.第一轴齿轮接合齿圈4，9.接合套5.四挡齿轮接合齿圈 6.第二轴四挡齿轮7.第二轴三挡齿轮8.三挡齿轮接合齿圈10.二挡齿轮接合齿圈
11.第二轴二挡齿轮 12.第二轴一、倒挡滑动齿轮13.变速器壳体14.第二轴
15.中间轴16.倒挡轴17，19.倒挡中间齿轮18.中间轴一、倒挡齿轮20.中间轴二挡齿轮 21.中间轴三挡齿轮22.中间轴四挡齿轮23.中间轴常啮合齿轮24，25.花键毂
注意：人站在变速器左边，同步器油孔（从上往下看）对着自己。

拆装要保持空档位置。

档位图：。

轿车变速箱设计摘要本设计的任务是设计一台用于轿车上的FR式的手动变速器。

本设计采用中间轴式变速器，该变速器具有两个突出的优点：一是其直接档的传动效率高，磨损及噪声也最小；二是在齿轮中心距较小的情况下仍然可以获得较大的一档传动比。

根据轿车的外形、轮距、轴距、最小离地间隙、最小转弯半径、车辆重量、满载重量以及最高车速等参数结合自己选择的适合于该轿车的发动机型号可以得出发动机的最大功率、最大扭矩、排量等重要的参数。

再结合某些轿车的基本参数，选择适当的主减速比。

根据上述参数，再结合汽车设计、汽车理论、机械设计等相关知识，计算出相关的变速器参数并论证设计的合理性。

它功用是：①改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，如起步、加速、上坡等，同时使发动机在有利的工况下工作；②在发动机旋转方向不变的前提下，使汽车能倒退行驶；③利用空档，中断动力传递，以使发动机能够起动、怠速，并便于发动机换档或进行动力输出。

这台变速器具有五个前进档（包括一个超速档五档）和一个倒档，并通过锁环式同步器来实现换档。

关键词：变速器，锁环式同步器，传动比，中间轴，第二轴，齿轮THE DESIGN OF SALOON GEARBOXABSTRACTThe duty of this design is to design a FR type manual transmissio n used in the saloon,It’s the countershaft-type transmission gearbox. This transmission has two prominent merits: Firstly,the transmission efficiency of the direct drive keeps off high, the attrition and the noise are also slightest;Secondly ,it’s allowed to obtain in the big er gear ratio of the first gear when the center distance is smaller.According to the contour,track，wheel base，the smallest ground clea rance,the smallest turning radium,the vehicles weight, the all-up wei ght as well as the highest speed and so on, union the choosing engine model we can obtain the important parameters of the max power,the ma x torque, the displacement and so on. According to the basic parameters of the certain saloon,choose the suitable final drive ratio.Accord ing to the above parameters,combining the knowledge of automobile des ign, automobile theory, machine design and so on, calculate the corre lated parameters of the gearbox and proof the rationality of the desi gn.Its function is:①Changing gear ratio,expanding the torque of the driving wheel and the range of the rotational speed,to adapt the travel condition which frequently changes, like start, acceleration, climbing and so on, simultaneously causes the en gine to work under the advantageous operating mode;②Under the premise of the invariable rotation, enables the automobile to travel back;③Using neutral, severa nces the power transmission, to make the engine start, idle, and is a dvantageous for the engine to shift gears or to carry on the dynamic output. This gearbox has five (including over drive—fifth gear) and a reverse gear, and through the inertial type of synchronizer to real ize shift gears.KEY WORDS：transmission, inertial type of synchronizer,gear ratio, countershaft,second axis, gear目录符号说明...................................................1前言.......................................................3第一章机械式变速器的概述及其方案的确定 (6)§1.1 变速器的功用和要求 (6)§1.2 变速器结构方案的确定 (6)§1.3 变速器主要零件结构的方案分析 (1)2第二章变速器主要参数的选择与主要零件的设计 (15)§2.1 变速器主要参数的选择 (1)5§2.2 各档传动比及其齿轮齿数的确定 (1)9§2.3 齿轮变位系数的选择 (2)1第三章变速器齿轮的强度计算与材料的选择 (22)§3.1 齿轮的损坏原因及形式 (22)§3.2 齿轮强度计算与校核 (22)第四章变速器轴的强度计算与校核 (25)§4.1 变速器轴的结构和尺寸 (25)§4.2 轴的校核 (27)第五章变速器同步器的设计 (30)第六章变速器的操纵机构 (33)结论 (3)4参考文献 (3)5致谢 (3)6主动件，齿圈作为被动件的运动情况。

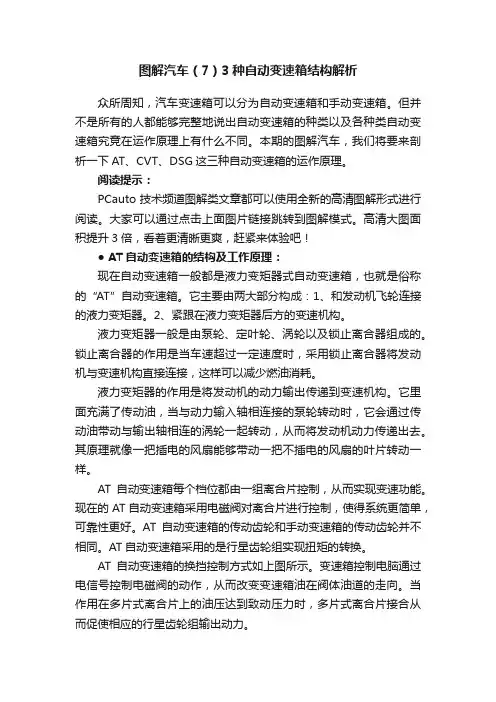

图解汽车（7）3种自动变速箱结构解析众所周知，汽车变速箱可以分为自动变速箱和手动变速箱。

但并不是所有的人都能够完整地说出自动变速箱的种类以及各种类自动变速箱究竟在运作原理上有什么不同。

本期的图解汽车，我们将要来剖析一下AT、CVT、DSG这三种自动变速箱的运作原理。

阅读提示：PCauto技术频道图解类文章都可以使用全新的高清图解形式进行阅读。

大家可以通过点击上面图片链接跳转到图解模式。

高清大图面积提升3倍，看着更清晰更爽，赶紧来体验吧！● AT自动变速箱的结构及工作原理：现在自动变速箱一般都是液力变矩器式自动变速箱，也就是俗称的“AT”自动变速箱。

它主要由两大部分构成：1、和发动机飞轮连接的液力变矩器。

2、紧跟在液力变矩器后方的变速机构。

液力变矩器一般是由泵轮、定叶轮、涡轮以及锁止离合器组成的。

锁止离合器的作用是当车速超过一定速度时，采用锁止离合器将发动机与变速机构直接连接，这样可以减少燃油消耗。

液力变矩器的作用是将发动机的动力输出传递到变速机构。

它里面充满了传动油，当与动力输入轴相连接的泵轮转动时，它会通过传动油带动与输出轴相连的涡轮一起转动，从而将发动机动力传递出去。

其原理就像一把插电的风扇能够带动一把不插电的风扇的叶片转动一样。

AT自动变速箱每个档位都由一组离合片控制，从而实现变速功能。

现在的AT自动变速箱采用电磁阀对离合片进行控制，使得系统更简单，可靠性更好。

AT自动变速箱的传动齿轮和手动变速箱的传动齿轮并不相同。

AT自动变速箱采用的是行星齿轮组实现扭矩的转换。

AT自动变速箱的换挡控制方式如上图所示。

变速箱控制电脑通过电信号控制电磁阀的动作，从而改变变速箱油在阀体油道的走向。

当作用在多片式离合片上的油压达到致动压力时，多片式离合片接合从而促使相应的行星齿轮组输出动力。

行星齿轮组包括行星架、齿圈以及太阳轮。

当上面提到的三个部件中的一个被固定后，动力便会在其他两个部件之间传递。

如果还是不理解，可以参看以下视频● CVT自动变速箱的结构及工作原理：CVT无级变速箱的主要部件是两个滑轮和一条金属带，金属带套在两个滑轮上。

高清透视图解行星齿轮式自动变速器，了解一下行星齿轮式自动变速器是由行星齿轮机构和换挡执行元件（离合器、制动器及单向离合器等）组成的。

与其它种类的自动变速器区别在于换挡执行机构是行星齿轮。

行星齿轮式自动变速器1—壳体；2—输入轴；3—液力变矩器；4—ATF 滤清器；5—电子液压控制系统；6—油底壳；7—行星齿轮组；8—输出轴；9—速度传感器；10—离合器；11—ATF 油泵液力变矩器液力变矩器的作用是将发动机的动力传递到变速机构。

液力变矩器里面充满了油液，当与发动机曲轴相连的泵轮转动时，油液被带动并甩在与变速器输入轴相连的涡轮上。

涡轮在油液的作用下转动，从而将发动机的动力传递到变速器内部。

液力变矩器1—前盖；2—锁止离合器；3—减振器；4—涡轮；5—导轮；6—推力轴承；7—泵轮；8—输出轴；9—导轮轴后/全驱式行星齿轮自动变速器此类变速器较长，一般前置后驱或四轮驱动车辆采用，发动机与变速器纵向布置。

此类变速器一般集成中间差速器和前桥主传动，或与分动器配合完成四轮驱动。

奥迪09L自动变速器剖视图1—输出法兰（通往后驱动桥）；2—自锁式中间差速器；3—初级传动斜齿齿轮；4—次级行星齿轮组齿圈；5—次级行星齿轮组太阳轮；6—次级行星齿轮组行星齿轮；7—初级行星齿轮组太阳轮；8—初级行星齿轮组行星齿轮；9—初级行星齿轮组齿圈；10—变速器输入轴；11—ATF 泵；12—液力变矩器；13—前桥差速器行星齿轮；14—输出法兰（至前驱动桥）；15—前桥驱动器半轴齿轮；16—主减速器齿轮；17—传动轴斜齿齿轮；18—自动变速器电液控制组件；19—传动轴；20—传动轴前桥直齿小齿轮安装花键；21—前桥直齿小齿轮（带有斜面体齿）奥迪0AT自动变速器剖视图1—输出法兰（至后驱动桥或分动器）；2—次级行星齿轮组太阳轮；3—次级行星齿轮组行星齿轮；4—次级行星齿轮组齿圈；5—初级行星齿轮组太阳轮；6—初级行星齿轮组行星齿轮；7—初级行星齿轮组齿圈；8—ATF 泵；9—液力变矩器；10—变速器输入轴；11—油底壳；12—自动变速器电液控制单元（阀体板、电磁阀等）；13—变速器控制系统接线插口奥迪09L/0AT自动变速器阀体板如下图所示。

图解变速箱，一篇看懂全部结构汽车变速器，是一套用于来协调发动机的转速和车轮的实际行驶速度的变速装置，用于发挥发动机的最佳性能。

变速器可以在汽车行驶过程中，在发动机和车轮之间产生不同的变速比。

手动变速器手动变速器就是必须用手拨动变速器杆，才能改变传动比的变速器。

手动变速器主要由壳体、传动组件（输入输出轴、齿轮、同步器等）、操纵组件（换挡拉杆、拨叉等）。

手动变速器构造变速器原理变速器为什么可以调整发动机输出的转矩和转速呢？其实这里蕴含了齿轮和杠杆的原理。

变速器内有多个不同的齿轮，通过不同大小的齿轮组合在一起，就能实现对发动机转矩和转速的调整。

用低转矩可以换来高转速，用低转速则可以换来高转矩。

变速器原理变速器的作用主要表现在三方面：第一，改变传动比，扩大驱动轮的转矩和转速的变化范围；第二，在发动机转向不变的情况下，实现汽车倒退行驶；第三，利用空挡，可以中断发动机动力传递，使得发动机可以启动、怠速。

手动变速器原理手动变速器的工作原理，就是通过拨动变速杆，切换中间轴上的主动齿轮，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。

发动机的动力输入轴是通过一根中间轴，间接与动力输出轴连接的。

中间轴的两个齿轮（红色）与动力输出轴上的两个齿轮（蓝色）是随着发动机输出一起转动的。

但是如果没有同步器（紫色）的接合，两个齿轮（蓝色）只能在动力输出轴上空转（即不会带动输出轴转动）。

图中同步器位于中间状态，相当于变速器挂了空挡。

简单变速器结构5挡手动变速器5挡手动变速器原理5挡手动变速器剖面图5挡手动变速器组成换挡机构不仅增强驾驶员换挡感觉，而且可以防止同时挂入两个挡位。

换挡机构同步器变速器在进行换挡操作时，尤其是从高挡向低挡的换挡很容易产生轮齿或花键齿间的冲击。

为了避免齿间冲击，在换挡装置中都设置同步器。

同步器有常压式和惯性式两种，目前大部分同步式变速器上采用的是惯性同步器，它主要由接合套、同步锁环等组成，主要是依靠摩擦作用实现同步。
