一、发电机组的定义
1、发动机的定义：发动机是一种将燃料的热能转换为机械能输出的动力装置。 2、发电机的定义：发电机是一种将机械能转换为电能输出的动力装置。 3、发电机组的定义：发电机组是一种将燃料的热能转换为电能输出的动力装置。
二、发动机的工作循环发动机每一个气缸的工作循环，都是由吸气、压缩、作功、排气
二、发动机的编号规则
如：W12V190ZLDK-2C
W—瓦斯气 12——发动机气缸数 V——从侧面看，发动机两排
气缸呈V形60°夹角排列 190——气缸内径为190mm ZL——增压中冷 Z——增压 DK——电控混合 DD——多点电控 -2——转速为1000r/min -1——转速为1200r/min 不带“-”——转速为1500r/min C—第三次变型
Va = Vh Vc 1 Vh
Vc
Vc
Vc
式中：Va －气缸总容积； Vh －气缸工作容积； Vc －燃烧室容积。
二、发动机的工作循环
2、常用术语
（9）发动机排量—— 多缸发动机各气缸工作容积的总和VL。 VL=Vh×I 其中，
Vh—气缸工作容积； I—气缸数目。
Ⅱ、燃气发电机组的编号规则
一、发电机组的编号规则
如： 500GF1-3RW 500GF-RZ 400GF-PT 500——发电机组的标定功率 G——工业频率，50HZ F——发电机组的简称 1—发电机组序列号 3—第三次变型 R——采用热交换器冷却 P——配套（风扇水箱） PW——配套卧式水箱 W——瓦斯发电机组 Z——沼气发电机组 J——焦化发电机组 Fm——发生炉煤气
三、发动机气缸的编号规则
1、对于气缸排成一列的发动机从自由端开始，依次为1、2、3、4、 5、6……缸。四缸机气缸编号

瓦斯气发电机组

瓦斯浓度变化曲线图
80 70 60
瓦斯浓度(%)
69.5 63.29 63.9 52 55.9 57 55.5 51.8 56.2 51.2 47.3 50
50 40 30 20 10 0 1 2 3 4
浓度平均浓度
5
6
7
8
9
10
11
12
月度
瓦斯介绍
地面开发生产的煤层气体，主要组分是甲烷（90%以上），是一种优质的天然气。其利用与常规天然气完全相同。煤矿抽放所获得的煤层气，其品质不如地面开发的煤层气产品质量。通常，煤矿抽放出的煤层气的甲烷浓度一般较低，通常是30%～60%，因此我们称之为低浓度煤层气，煤炭系统通常称之为矿井抽放瓦斯。而低浓度煤层气（瓦斯气）的利用难度较大。
气缸
气缸盖
技术特点进气部分
调压阀
与空气相通
燃气压力调至 0～50mmH2O
技术特点
进气部分
混合器
电控技术是采用微电子控制技术，通过闭环自动调节混合气空燃比，显著提高对燃气浓度变化的适应能力，燃气可燃成份浓度在30%以上频繁变动，或热值很低时，都能被有效利用。同时可适用于气源压力极低的场所。
-X
X
X
X
最高缸温
技术特点
控制部分混合器的控制
A/M ECM-B型A/F控制器 L- 负荷率口-开度 1-n缸温
进入设置状态：在控制器初始上电状态，显示“P—— ” 或在控制器自动运行状态，按 “NEXT”键，使显示变为“— 0000”，若显示变为“—ERR”，则再按一次“NEXT”键。输入密码：通过和键输入密码值，输入完按 “NEXT”，若密码输入正确，则显示变为“S—XXXX”否则显示“—ERR”，需再按“NEXT” 键后重新输入密码。

精选燃气透平发电机构造功能讲义.(ppt)

Titan 130 Diffuser/Combustor Assembly (External)
Titan 130 Fuel Manifolds
Compressor Diffuser/Combustor Assembly (Internal)
Titan 130 Low Emission Fuel Injector
Titan 130 Seventh Stage Bleed Plenum
Titan 130 Compressor Rotor Assembly (Internal)
Curvic® Coupling Between Compressor Stages
Titan 130 Forward Compressor Blades
精选燃气透平发电机构造功能讲义 .(ppt)
Titan 130 General Operational Sequence
The Brayton Cycle for a Single Shaft Turbine Engine
Turbine (Brayton) Energy Transfer Cycle
Diffuser/Combustor/Turbine Air Flow
Combustor Cooling Air
Third-Stage Nozzle Assembly
Rotor Bearing Locations
Radial Tilt-Pad Bearing
Titan 130 Thrust Bearing
Tilt-Pad Thrust Bearing
Fixed Tapered Land Bearing
Rotor Seals
Labyrinth Seal

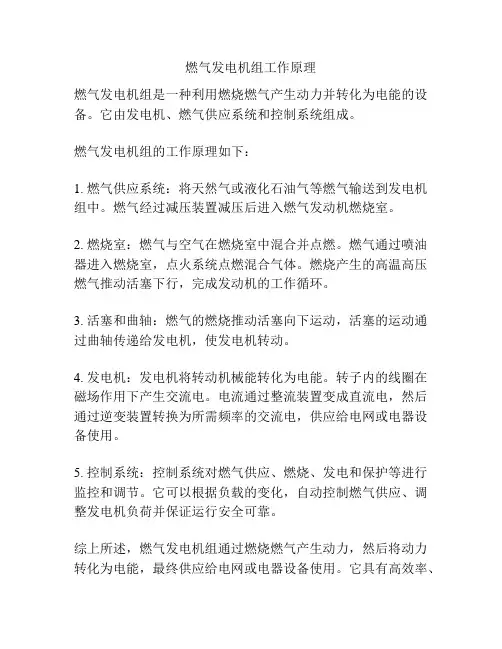

燃气发电机组工作原理

燃气发电机组工作原理
燃气发电机组是一种利用燃烧燃气产生动力并转化为电能的设备。

它由发电机、燃气供应系统和控制系统组成。

燃气发电机组的工作原理如下：
1. 燃气供应系统：将天然气或液化石油气等燃气输送到发电机组中。

燃气经过减压装置减压后进入燃气发动机燃烧室。

2. 燃烧室：燃气与空气在燃烧室中混合并点燃。

燃气通过喷油器进入燃烧室，点火系统点燃混合气体。

燃烧产生的高温高压燃气推动活塞下行，完成发动机的工作循环。

3. 活塞和曲轴：燃气的燃烧推动活塞向下运动，活塞的运动通过曲轴传递给发电机，使发电机转动。

4. 发电机：发电机将转动机械能转化为电能。

转子内的线圈在磁场作用下产生交流电。

电流通过整流装置变成直流电，然后通过逆变装置转换为所需频率的交流电，供应给电网或电器设备使用。

5. 控制系统：控制系统对燃气供应、燃烧、发电和保护等进行监控和调节。

它可以根据负载的变化，自动控制燃气供应、调整发电机负荷并保证运行安全可靠。

综上所述，燃气发电机组通过燃烧燃气产生动力，然后将动力转化为电能，最终供应给电网或电器设备使用。

它具有高效率、
低排放、易于控制等特点，被广泛应用于工矿企业、商业建筑、居民小区等场所。
