沼气燃气发电机构造与原理

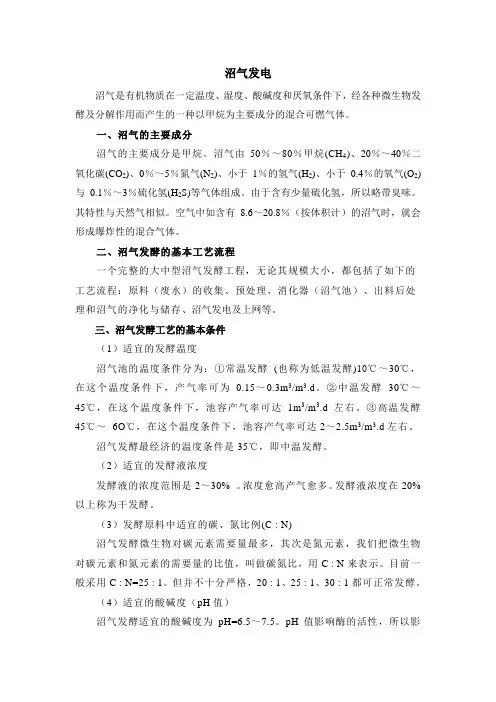

沼气发电沼气是有机物质在一定温度、湿度、酸碱度和厌氧条件下，经各种微生物发酵及分解作用而产生的一种以甲烷为主要成分的混合可燃气体。

一、沼气的主要成分沼气的主要成分是甲烷。

沼气由50％～80％甲烷(CH4)、20％～40％二氧化碳(CO2)、0％～5％氮气(N2)、小于1％的氢气(H2)、小于0.4％的氧气(O2)与0.1％～3％硫化氢(H2S)等气体组成。

由于含有少量硫化氢，所以略带臭味。

其特性与天然气相似。

空气中如含有8.6～20.8％（按体积计）的沼气时，就会形成爆炸性的混合气体。

二、沼气发酵的基本工艺流程一个完整的大中型沼气发酵工程，无论其规模大小，都包括了如下的工艺流程：原料（废水）的收集、预处理、消化器（沼气池）、出料后处理和沼气的净化与储存、沼气发电及上网等。

三、沼气发酵工艺的基本条件（1）适宜的发酵温度沼气池的温度条件分为：①常温发酵(也称为低温发酵)10℃～30℃，在这个温度条件下，产气率可为0.15～0.3m3/m3.d。

②中温发酵30℃～45℃，在这个温度条件下，池容产气率可达1m3/m3.d左右。

③高温发酵45℃～6O℃，在这个温度条件下，池容产气率可达2～2.5m3/m3.d左右。

沼气发酵最经济的温度条件是35℃，即中温发酵。

（2）适宜的发酵液浓度发酵液的浓度范围是2～30% 。

浓度愈高产气愈多。

发酵液浓度在20%以上称为干发酵。

（3）发酵原料中适宜的碳、氮比例(C : N)沼气发酵微生物对碳元素需要量最多，其次是氮元素，我们把微生物对碳元素和氮元素的需要量的比值，叫做碳氮比，用C : N来表示。

目前一般采用C : N=25 : 1。

但并不十分严格，20 : 1、25 : 1、30 : 1都可正常发酵。

（4）适宜的酸碱度（pH值）沼气发酵适宜的酸碱度为pH=6.5～7.5。

pH值影响酶的活性，所以影响发酵速率。

（5）足够量的菌种沼气发酵中菌种数量多少，质量好坏直接影响着沼气的产量和质量。

目录目录 (1)一、国内外沼气发电技术进展状况 (2)二、沼气发电机组的应用现状及前景 (10)三、沼气发电机组的概述 (12)1、沼气发电机组的结构简介 (12)2、沼气发动机的结构 (13)3、沼气发动机的进气过程 (14)4、沼气发动机的关键技术 (14)四、国内外沼气发电机组的优劣比较 (15)五、国内外发电机组效益差异分析 (17)六、结论 (22)一、普通发动机的结构概述图一发动机结构示意图发动机（见图一）是一台由许多机构和系统组成的复杂计起，现代汽车发动机的结构形式很多，即使是同一类型的发动机，其具体构造也是各种各样的，但就其总体功能而言，基本上都是由如下的机构和系统组成：曲柄连杆机构、配气机构、供给系、润滑系、冷却系和启动系。

如果是汽油机还包括点火系，若为增压发动机则还应有增压系统。

若是电喷发动机还有其独特点火系、燃油供给系和电子控制系统等。

各部分功用如下：1、曲柄连杆机构曲柄连杆机构是发动机实际工作循环，完成能量转换的主要运动部件。

它由机体组、活塞连杆组和曲轴飞轮组等组成。

在做功过程中，活塞承受燃气压力在气缸内做直线运动，通过连杆转换成曲轴的旋转运动，并从曲轴对外输出动力，而在进气、压缩和排气过程中，飞轮释放能量把曲轴的旋转运动转化成活塞的直线运动。

2、配气机构配气机构的功用是根据发动机的工作顺序和工作过程，定时开启、关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。

配气机构大多数采用顶置气门式配气机构，一般由气门组、气门传动组和气门驱动组组成。

3、燃料供给系汽油机燃料供给系的功用是根据发动机的要求，配制出一定数量和浓度的混合气，供入气缸，并将燃烧后的废气从气缸内排出到大气中，柴油机燃料供给系的功用是把柴油和空气分别供入气缸，在燃烧室内形成混合气并燃烧，最后将燃烧后的废气排出。

4、润滑系润滑系的功用是向作相对运动的零件表面输送定量的清洁润滑油，以实现液体摩擦，减小摩擦阻力，减轻机件的磨损，并对零件表面进行清洗和冷却，润滑系通常由润滑油道、机油泵、机油滤清器和一些阀门等组成。

沼气发电原理范文沼气发电是一种利用沼气能源进行发电的方式。

沼气是由有机物经过发酵产生的一种气体，主要由甲烷（CH4）和二氧化碳（CO2）组成。

沼气发电利用沼气中的甲烷，通过燃烧产生热能，再通过热能转动发电机，将机械能转化为电能。

沼气的发酵过程是一种厌氧发酵，需要一定的温度与湿度条件。

有机物质经过厌氧发酵，被厌氧菌分解产生沼气。

常见的沼气原料包括农业废弃物、农畜禽粪便、食品废弃物等。

在一个密闭的容器中，这些有机废料会产生大量的有害气体，如甲烷与二氧化碳。

通过控制发酵过程中的温度、湿度和氧气供应，可以达到优化产气效果的目的。

沼气发电过程分为三个主要步骤：沼气收集、燃烧和发电。

首先，将产生的沼气经过一系列的清洁处理步骤进行收集和净化。

这些步骤包括去除水分、颗粒物和硫化氢。

去除水分是为了防止水分对发电设备的腐蚀，并避免水分阻碍沼气燃烧过程。

去除颗粒物是为了减少设备的磨损和堵塞。

去除硫化氢是因为硫化氢会对发电设备造成腐蚀，并生成硫酸。

其次，经过处理后的沼气进入燃烧室，与空气混合并点燃。

燃烧产生的高温热能会使燃烧室中的水加热并产生蒸汽。

这些蒸汽会驱动汽轮机或循环流体化床锅炉，通过转动发电机来产生电能。

同时，燃烧产生的废气（包括二氧化碳、一氧化碳和残留的硫化氢等）会进一步净化，以减少对环境的污染。

最后，发生电能会通过变压器进行升压处理，使其达到所需的输电电压，并输送到电网中供应给用户使用。

沼气发电的优势主要体现在以下几个方面：1.环保：沼气发电过程中产生的废气经过净化处理后，其对环境的污染较小。

同时，通过利用农业废弃物等资源，可以有效减少垃圾填埋场的压力。

2.能源综合利用：沼气发电将有机废弃物转化为可再生能源，并能同时生产热能、电能和有机肥料等副产品。

3.涉及范围广泛：沼气发电可以利用农田废弃物、农畜禽粪便、食品废弃物等多种资源进行生产，具有广泛的适用范围。

4.对农村电力供应的帮助：沼气发电可以在农村地区提供电力供应，改善农村能源供应不足的问题，并提高农村居民的生活质量。

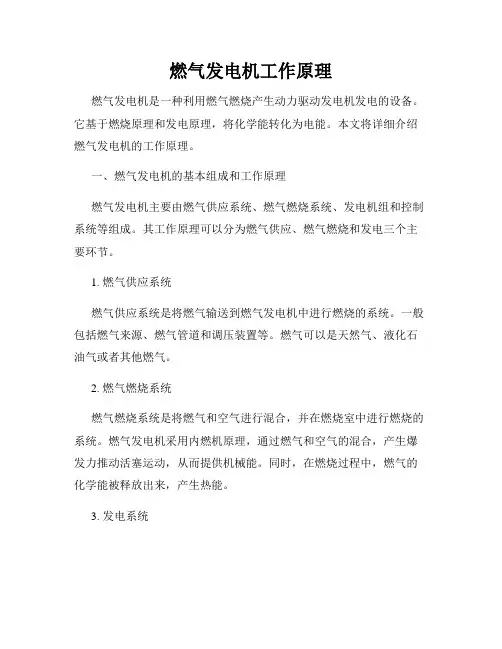

燃气发电机工作原理燃气发电机是一种利用燃气燃烧产生动力驱动发电机发电的设备。

它基于燃烧原理和发电原理，将化学能转化为电能。

本文将详细介绍燃气发电机的工作原理。

一、燃气发电机的基本组成和工作原理燃气发电机主要由燃气供应系统、燃气燃烧系统、发电机组和控制系统等组成。

其工作原理可以分为燃气供应、燃气燃烧和发电三个主要环节。

1. 燃气供应系统燃气供应系统是将燃气输送到燃气发电机中进行燃烧的系统。

一般包括燃气来源、燃气管道和调压装置等。

燃气可以是天然气、液化石油气或者其他燃气。

2. 燃气燃烧系统燃气燃烧系统是将燃气和空气进行混合，并在燃烧室中进行燃烧的系统。

燃气发电机采用内燃机原理，通过燃气和空气的混合，产生爆发力推动活塞运动，从而提供机械能。

同时，在燃烧过程中，燃气的化学能被释放出来，产生热能。

3. 发电系统发电系统由发电机组成，将机械能转化为电能。

燃气发电机可以采用直流发电或交流发电。

发电机通过转子和定子之间的磁场相互作用，将机械能转化为电能，输出给外部负载。

4. 控制系统控制系统是控制燃气发电机的关键部分，它通过监测和调节燃气供应、燃烧和发电等参数，确保燃气发电机的正常运行。

控制系统通常包括传感器、电子控制器和监控仪表等设备。

二、燃气发电机的工作流程燃气发电机的工作流程可以分为四个步骤：进气、压缩、燃烧和排气。

1. 进气燃气发电机启动后，燃气供应系统将燃气输送到燃气发电机中。

燃气经过滤清除杂质后，进入燃气发动机的进气道。

2. 压缩进入燃气发动机的燃气在进气道内被压缩。

压缩过程通过活塞的上下运动实现。

当活塞向上运动时，气体被压缩并注入燃烧室。

3. 燃烧经过压缩的燃气在燃烧室内与空气混合并被点燃。

燃料的燃烧会产生高温和高压气体，并推动活塞向下运动。

同时，燃烧过程中释放的热能也被吸收，用于发电。

4. 排气燃气发电机工作完成后，排气系统将燃烧后产生的废气排出。

废气在排气阀的作用下，通过排气管道排出燃气发电机。

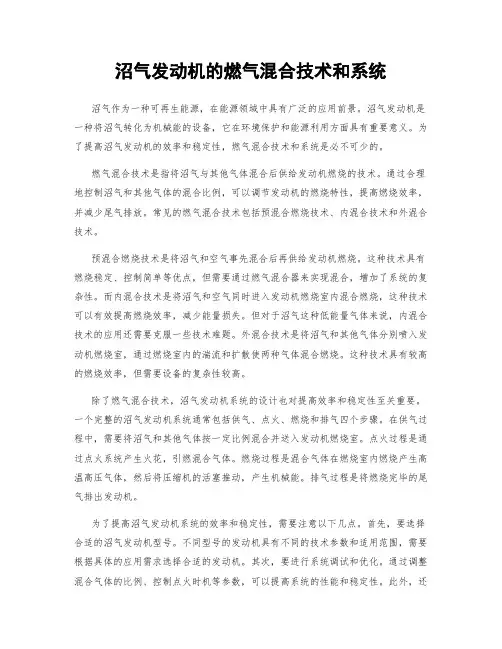

沼气发动机的燃气混合技术和系统沼气作为一种可再生能源，在能源领域中具有广泛的应用前景。

沼气发动机是一种将沼气转化为机械能的设备，它在环境保护和能源利用方面具有重要意义。

为了提高沼气发动机的效率和稳定性，燃气混合技术和系统是必不可少的。

燃气混合技术是指将沼气与其他气体混合后供给发动机燃烧的技术。

通过合理地控制沼气和其他气体的混合比例，可以调节发动机的燃烧特性，提高燃烧效率，并减少尾气排放。

常见的燃气混合技术包括预混合燃烧技术、内混合技术和外混合技术。

预混合燃烧技术是将沼气和空气事先混合后再供给发动机燃烧。

这种技术具有燃烧稳定、控制简单等优点，但需要通过燃气混合器来实现混合，增加了系统的复杂性。

而内混合技术是将沼气和空气同时进入发动机燃烧室内混合燃烧，这种技术可以有效提高燃烧效率，减少能量损失。

但对于沼气这种低能量气体来说，内混合技术的应用还需要克服一些技术难题。

外混合技术是将沼气和其他气体分别喷入发动机燃烧室，通过燃烧室内的湍流和扩散使两种气体混合燃烧。

这种技术具有较高的燃烧效率，但需要设备的复杂性较高。

除了燃气混合技术，沼气发动机系统的设计也对提高效率和稳定性至关重要。

一个完整的沼气发动机系统通常包括供气、点火、燃烧和排气四个步骤。

在供气过程中，需要将沼气和其他气体按一定比例混合并送入发动机燃烧室。

点火过程是通过点火系统产生火花，引燃混合气体。

燃烧过程是混合气体在燃烧室内燃烧产生高温高压气体，然后将压缩机的活塞推动，产生机械能。

排气过程是将燃烧完毕的尾气排出发动机。

为了提高沼气发动机系统的效率和稳定性，需要注意以下几点。

首先，要选择合适的沼气发动机型号。

不同型号的发动机具有不同的技术参数和适用范围，需要根据具体的应用需求选择合适的发动机。

其次，要进行系统调试和优化。

通过调整混合气体的比例、控制点火时机等参数，可以提高系统的性能和稳定性。

此外，还需要加强对沼气发动机系统的监测和维护。

定期检查和维护发动机系统，保持系统的正常运行，延长使用寿命。

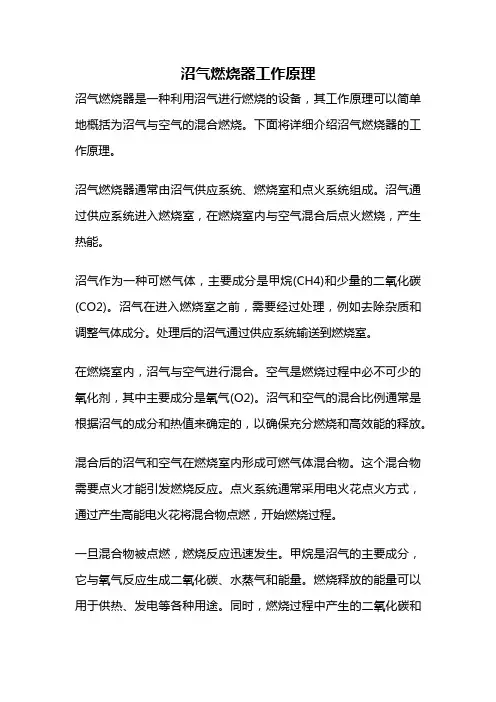

沼气燃烧器工作原理沼气燃烧器是一种利用沼气进行燃烧的设备，其工作原理可以简单地概括为沼气与空气的混合燃烧。

下面将详细介绍沼气燃烧器的工作原理。

沼气燃烧器通常由沼气供应系统、燃烧室和点火系统组成。

沼气通过供应系统进入燃烧室，在燃烧室内与空气混合后点火燃烧，产生热能。

沼气作为一种可燃气体，主要成分是甲烷(CH4)和少量的二氧化碳(CO2)。

沼气在进入燃烧室之前，需要经过处理，例如去除杂质和调整气体成分。

处理后的沼气通过供应系统输送到燃烧室。

在燃烧室内，沼气与空气进行混合。

空气是燃烧过程中必不可少的氧化剂，其中主要成分是氧气(O2)。

沼气和空气的混合比例通常是根据沼气的成分和热值来确定的，以确保充分燃烧和高效能的释放。

混合后的沼气和空气在燃烧室内形成可燃气体混合物。

这个混合物需要点火才能引发燃烧反应。

点火系统通常采用电火花点火方式，通过产生高能电火花将混合物点燃，开始燃烧过程。

一旦混合物被点燃，燃烧反应迅速发生。

甲烷是沼气的主要成分，它与氧气反应生成二氧化碳、水蒸气和能量。

燃烧释放的能量可以用于供热、发电等各种用途。

同时，燃烧过程中产生的二氧化碳和水蒸气是相对环保的废气，对环境污染较小。

沼气燃烧器的工作原理基于沼气的可燃性和燃烧过程的化学反应。

通过控制沼气和空气的混合比例和点火方式，可以实现沼气的高效燃烧和能量利用。

总结起来，沼气燃烧器的工作原理是将处理后的沼气与空气混合后点火燃烧，释放能量用于供热、发电等用途。

这种设备的运行需要保证沼气的供应和混合过程的控制，以实现高效能的利用。

沼气燃烧器在农村和一些工业领域得到广泛应用，对于沼气资源的利用和环境保护具有重要意义。

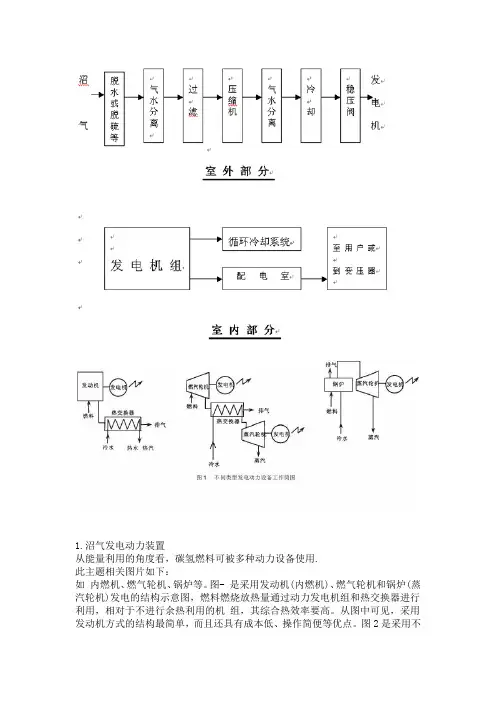

1.沼气发电动力装置从能量利用的角度看，碳氢燃料可被多种动力设备使用.此主题相关图片如下：如内燃机、燃气轮机、锅炉等。

图- 是采用发动机(内燃机)、燃气轮机和锅炉(蒸汽轮机)发电的结构示意图，燃料燃烧放热量通过动力发电机组和热交换器进行利用，相对于不进行余热利用的机组，其综合热效率要高。

从图中可见，采用发动机方式的结构最简单，而且还具有成本低、操作简便等优点。

图2是采用不同种类动力发电装置的效率图。

从中可见，在4000KW以下的功率范围内，采用内燃机具有较高的利用效率。

相对燃煤、燃油发电来说，沼气发电的特点是中小功率性，对于这种类型的发电动力设备，国际上普遍采用内燃机发电机组进行发电，否则在经济性上不可行。

因此采用沼气发动机发电机组，是目前利用沼气发电的最经济、高效的途径。

2.沼气发动机的类型沼气发动机一般是由柴油机或汽油机改制而成，分为压燃式和点燃式两种。

压燃式发动机采用柴油-沼气双燃料，通过压燃少量的柴油以点燃沼气进行燃烧做功。

这种发动机的特点是可调节柴油/沼气燃料比，当沼气不足甚至停气时，发动机仍能正常工作。

缺点在于系统复杂，所以大型沼气发电工程往往不采用这种发动机，而多采用点燃式沼气发动机。

点燃式沼气发动机也称全烧式沼气发动机，其特点是结构简单，操作方便，而且无需辅助燃料，适合在城市的大、中型沼气工程条件下工作，所以这种发动机已成为沼气发电技术实施中的主流机组。

3. 沼气发动机发电机组系统根据沼气发动机的工作特点，在组建沼气发动机发电机组1)沼气脱硫及稳压、防爆装置：沼气中含有少量的&’(，该气体对发动机有强烈的腐蚀作用，因此供发动机使用的沼气要先经过脱硫装置。

沼气作为燃气，其流量调节是基于压力差，为了使调节准确，应确保进入发动机时的压力稳定，故需要在沼气进气管路上安装稳压装置。

另外，为了防止进气管回火引起沼气管路发生爆炸，应在沼气供应管路上安置防回火与防爆装置。

2)进气系统：在进气总管上，需加装一套沼气! 空气混合器，以调节空燃比和混合气进气量，混合器应调节精确、灵敏。

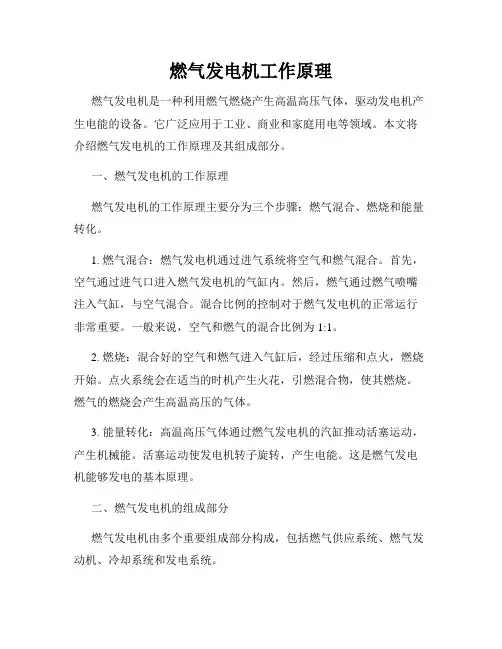

燃气发电机工作原理燃气发电机是一种利用燃气燃烧产生高温高压气体，驱动发电机产生电能的设备。

它广泛应用于工业、商业和家庭用电等领域。

本文将介绍燃气发电机的工作原理及其组成部分。

一、燃气发电机的工作原理燃气发电机的工作原理主要分为三个步骤：燃气混合、燃烧和能量转化。

1. 燃气混合：燃气发电机通过进气系统将空气和燃气混合。

首先，空气通过进气口进入燃气发电机的气缸内。

然后，燃气通过燃气喷嘴注入气缸，与空气混合。

混合比例的控制对于燃气发电机的正常运行非常重要。

一般来说，空气和燃气的混合比例为1:1。

2. 燃烧：混合好的空气和燃气进入气缸后，经过压缩和点火，燃烧开始。

点火系统会在适当的时机产生火花，引燃混合物，使其燃烧。

燃气的燃烧会产生高温高压的气体。

3. 能量转化：高温高压气体通过燃气发电机的汽缸推动活塞运动，产生机械能。

活塞运动使发电机转子旋转，产生电能。

这是燃气发电机能够发电的基本原理。

二、燃气发电机的组成部分燃气发电机由多个重要组成部分构成，包括燃气供应系统、燃气发动机、冷却系统和发电系统。

1. 燃气供应系统：燃气供应系统主要包括燃气储气罐、燃气管道和燃气净化设备。

燃气储气罐用于存储燃气，燃气管道将储气罐中的燃气输送至发电机。

燃气净化设备用于去除燃气中的杂质，以保证燃气的质量和纯度。

2. 燃气发动机：燃气发动机是燃气发电机的核心部分，负责将热能转化为机械能。

燃气发动机通常由气缸、活塞、曲轴和燃烧室组成。

燃气在燃烧室内燃烧，产生高温高压气体，推动活塞运动，驱动曲轴旋转。

3. 冷却系统：燃气发动机在工作过程中会产生大量的热量，需要通过冷却系统来降低温度，确保发动机正常运行。

冷却系统通常采用循环冷却水来吸收热量，冷却发动机。

4. 发电系统：发电系统由发电机组成，将机械能转化为电能。

发电机内部有一个旋转的转子，当转子旋转时，通过电磁感应原理产生电流，进而产生电能。

总结：燃气发电机利用燃气的燃烧产生高温高压气体，将其能量转化为电能。

沼气罗茨风机工作原理及其应用系统分析1、沼气罗茨风机的工作原理：沼气在特定的条件下，与空气按一定比例混合后，通过发动机的点火装置点燃后，放出大量的热，使其在发动机气缸内代替燃油燃烧，从发动机排出的尾气驱动涡轮增压装置，再将沼气和空气的混合气体增压引至燃烧室内，沼气与空气在气缸内经过了进气、压缩、燃烧、膨胀做功和排气等循环过程，将沼气的化学能转变为热能，部分热能转变为机械能，驱动鼓风机运转。

山东三牛机械罗茨风机2、系统余热利用沼气动力风机系统及冷却水热能回收、尾气余热利用循环系统流程见图+。

最高压力沼气与空气混合后在气缸内燃烧，推动活塞作功，作为循环水的发动机冷却水，再经过发动机尾气热交换器加热，进一步提高水温，提高了温度的水作为热源，经过管路系统进入消化池污泥热交换器，将污泥加热，循环。

山东三牛机械罗茨风机3、以污水处理污泥厌氧消化产生的沼气作为内燃机燃料，并以此为动力驱动鼓风机向曝气池供压缩空气，对污水进行生物处理，对于沼气合理利用是一种行之有效的方式。

沼气动力机组的综合效率为/" - *8 ，按一台机组每年运行*++ ’计算，每年可产生77 万元的经济效益。

沼气必须经过脱硫净化处理，以减轻管道和对管道系统和设备的腐蚀，提高设备的使用寿命。

沼气经脱硫净化处理后，即成为一种清洁能源，不污染环境，同时余热回收后用于污泥消化池的加热，替代燃煤锅炉，可避免燃煤产生烟尘造成对大气的污染，因此，沼气用于燃气发动机的燃料，环境效益显著。

充分利用发动机的余热加热消化池的污泥，调节好污泥消化池的运行参数，确保沼气产量稳定，使沼气动力机组正常连续运行，“沼气动力机组稳定正常运转!回收形成余热!热水加热消化池污泥!沼气正常稳定生产”的持续良性循环。

沼气动力机组是一种比较复杂的设备，对机组的正确操作、良好的维护和及时的维修是保证机组运转正常的重要条件，要求操作工人应具有较高的技术水平，“四按照懂”三会”“的要求，把机组操作好，维护保养好，延长机组的寿命，以发挥更高的经济效益。

燃气发电机组工作原理
燃气发电机组是一种利用燃烧燃气产生动力并转化为电能的设备。

它由发电机、燃气供应系统和控制系统组成。

燃气发电机组的工作原理如下：
1. 燃气供应系统：将天然气或液化石油气等燃气输送到发电机组中。

燃气经过减压装置减压后进入燃气发动机燃烧室。

2. 燃烧室：燃气与空气在燃烧室中混合并点燃。

燃气通过喷油器进入燃烧室，点火系统点燃混合气体。

燃烧产生的高温高压燃气推动活塞下行，完成发动机的工作循环。

3. 活塞和曲轴：燃气的燃烧推动活塞向下运动，活塞的运动通过曲轴传递给发电机，使发电机转动。

4. 发电机：发电机将转动机械能转化为电能。

转子内的线圈在磁场作用下产生交流电。

电流通过整流装置变成直流电，然后通过逆变装置转换为所需频率的交流电，供应给电网或电器设备使用。

5. 控制系统：控制系统对燃气供应、燃烧、发电和保护等进行监控和调节。

它可以根据负载的变化，自动控制燃气供应、调整发电机负荷并保证运行安全可靠。

综上所述，燃气发电机组通过燃烧燃气产生动力，然后将动力转化为电能，最终供应给电网或电器设备使用。

它具有高效率、
低排放、易于控制等特点，被广泛应用于工矿企业、商业建筑、居民小区等场所。
