燃气蒸汽联合发电的原理燃气蒸汽联合发电(Combined Cycle Gas Turbine, CCGT)是一种高效的发电技术,其原理是利用燃气轮机和蒸汽轮机两种不同的动力装置相结合,能够提高热能利用率和发电效率。
燃气蒸汽联合发电系统由燃气轮机、废热锅炉、蒸汽轮机和发电机组成。
首先,天然气等燃料在燃气轮机中燃烧,产生高温高压的燃烧气体。
该燃气经过燃气轮机叶片,使叶片旋转,驱动轴上的发电机产生电能。
在燃气轮机的运行过程中,产生的高温燃气被导入废热锅炉。
废热锅炉是一个热交换器,它利用燃气轮机产生的高温烟气来加热水,生成高温高压的蒸汽。
这些蒸汽经过管道输送到蒸汽轮机,进一步驱动轴上的发电机产生电能。
与燃气轮机相比,蒸汽轮机的工作介质是蒸汽,其工作原理类似于传统的火力发电厂。
在蒸汽轮机中,高压蒸汽通过一系列的活动叶片,使轮转叶片旋转。
这种旋转转动的动能被传递到轴上的发电机,产生电能。
在高压蒸汽释放了其能量后,变得低温低压,通过凝汽器冷凝成水,并返回到废热锅炉中重新加热。
整个燃气蒸汽联合发电过程中,燃气轮机和蒸汽轮机互为补充,形成了一个闭合循环系统。
废热锅炉的加热过程可以充分利用燃气轮机发电时产生的高温废气,使系统的热能利用率得到提高。
与传统的火力发电厂相比,燃气蒸汽联合发电系统的发电效率更高。
燃气蒸汽联合发电技术的高效性还体现在其能够减少温室气体的排放。
由于燃气轮机的高效性,每单位发电所需的燃料量要比传统的火力发电厂少,从而减少了燃烧产生的二氧化碳的排放。
此外,燃气蒸汽联合发电系统还可以通过蒸汽轮机的余热进行加热,提高能源利用效率。
总之,燃气蒸汽联合发电通过燃气轮机和蒸汽轮机的联合运行,利用燃气轮机的高温废气加热水生成蒸汽,进而驱动蒸汽轮机产生电能。
该技术具有高效、环保的特点,已广泛应用于电力行业,为能源转型和可持续发展做出了贡献。

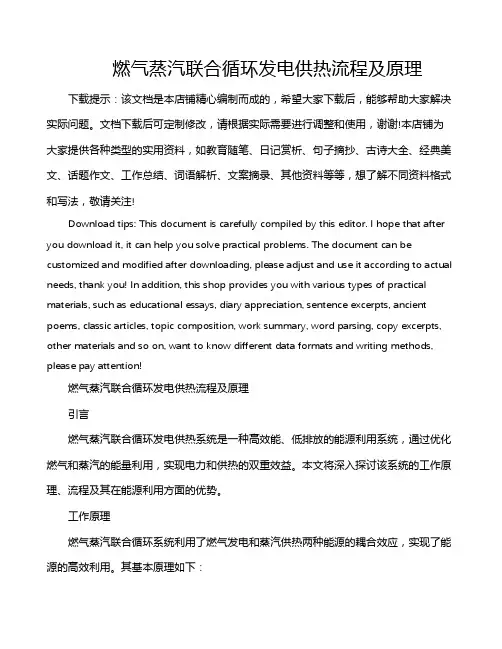

燃气蒸汽联合循环发电供热流程及原理下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。
文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!燃气蒸汽联合循环发电供热流程及原理引言燃气蒸汽联合循环发电供热系统是一种高效能、低排放的能源利用系统,通过优化燃气和蒸汽的能量利用,实现电力和供热的双重效益。
燃气—蒸汽联合循环在世界范围内,使用化学燃料通过热力动力机械发电的火力发电量仍然占据最高的比例。
从节约资源和保护环境等各方面来说,作为一种重要的发电装置,火力发电机组首先要求有高的热效率。
在大型热力发电设备中,目前技术水平比较成熟的,能够经济地大规模应用的只有燃气轮机和蒸汽轮机。
但是它们的热效率都不高,一般都在38—42%左右,即使最先进的燃气轮机热效率也只能达到42—44%,最先进的超临界参数蒸汽轮机热效率也只能达到43—45%。
对这两种热力机械所使用的热力循环进行分析。
燃气轮机燃气初温很高,目前的技术水平一般能达到1350—1430℃,因此燃气轮机中的热力循环平均吸热温度高,但是它的排气温度也就是循环低温也高,一般要达到450—630℃,所以燃气轮机热力循环的卡诺效率不高。
蒸汽轮机虽然循环低温较低,也就是蒸汽的冷凝温度可以降低到30—33℃,但是由于受到材料上的限制,它的蒸汽初温不高,在目前的技术水平下一般难以达到600℃,即使采用再热之后,平均吸热温度也不会太高,所以蒸汽轮机热力循环的卡诺效率也不高。
进一步分析可以发现,蒸汽轮机蒸汽初温一般在535—565℃以下,所以实际上只要有570—610℃的热源就可以让蒸汽轮机工作,而燃气轮机的排气温度就很高,在排气中蕴含着大量的热能,能够给蒸汽轮机提供所需要的热能。
因此如果使用燃气轮机排气作为蒸汽轮机的热源,蒸汽轮机就可以不额外消耗燃料了。
也就是说,蒸汽轮机可以回收燃气轮机的排气热量,额外发出一些有用功,这样就相当于增加了燃气轮机的热效率。
如前所述,目前先进的燃气轮机和蒸汽轮机的热效率基本相当,都在38—42%左右,那么,此时这个相当于增加了燃气轮机热效率的系统,热效率必然比单纯的燃气轮机和蒸汽轮机都高。
实际上,如果把上述由燃气轮机和蒸汽轮机组成的系统看成一个整体,那么在它的热力循环中,循环高温就是燃气轮机的循环高温,而循环低温则是蒸汽轮机的冷凝温度。
燃气蒸汽联合循环机组原理燃气蒸汽联合循环机组是一种高效的发电装置,它以燃气轮机和蒸汽轮机为核心组成,通过充分利用燃气轮机废热来产生蒸汽,再利用蒸汽驱动蒸汽轮机发电。
这种联合循环的机组原理能够提高能源利用效率,减少能源浪费,是目前广泛应用于发电行业的一种技术。
燃气轮机是燃烧燃气燃料产生高温高压气体,利用气体的动能驱动轴,从而产生机械能。
燃气轮机具有体积小、重量轻、起动快和运行灵活等特点,适合用于中小型发电装置。
然而,燃气轮机在工作过程中会产生大量的热能,并以废气的形式排出,这部分废热没有得到充分利用,导致能量的浪费。
为了充分利用燃气轮机废热,提高能源利用效率,燃气蒸汽联合循环机组将燃气轮机的废热用于产生蒸汽。
具体来说,燃气轮机废气经过余热锅炉加热水,使水蒸发产生高温高压蒸汽。
这部分蒸汽经过一系列的加热、膨胀、排气等过程,驱动蒸汽轮机产生机械能,最终驱动发电机发电。
蒸汽轮机是一种利用蒸汽能量转化为机械能的装置。
蒸汽轮机的工作原理是通过蒸汽的膨胀来驱动叶轮转动,从而将蒸汽的热能转化为机械能。
在燃气蒸汽联合循环机组中,蒸汽轮机起到了发电的关键作用。
蒸汽经过高温高压后进入蒸汽轮机,通过叶轮的高速旋转将蒸汽的动能转化为机械能,驱动发电机发电。
燃气蒸汽联合循环机组的工作原理可以简单归纳为:燃气轮机产生高温高压气体,燃气轮机废气经过余热锅炉产生高温高压蒸汽,蒸汽经过蒸汽轮机产生机械能,最后驱动发电机发电。
这种联合循环的机组通过充分利用废热,提高了能源利用效率,减少了能源的浪费。
燃气蒸汽联合循环机组具有很高的发电效率,能够达到50%以上,远高于传统的燃煤发电厂。
而且,燃气蒸汽联合循环机组的启动时间较短,可在几分钟内达到额定功率,适用于频繁起停的场合。
此外,燃气蒸汽联合循环机组的排放比燃煤发电厂更为清洁,对环境污染较小。
燃气蒸汽联合循环机组利用燃气轮机废热产生蒸汽,再利用蒸汽驱动蒸汽轮机发电,实现了能量的高效利用。
燃气蒸汽联合循环机组工作原理1. 什么是燃气蒸汽联合循环机组?说到燃气蒸汽联合循环机组,哎呀,可能有些朋友会觉得这名字听起来有点复杂,但别担心,我们来一块儿捋顺它!其实,这是一种非常高效的发电方式,它把燃气和蒸汽两种能量结合在一起,简直就像是把两种美味的食材合在一起做出一顿丰盛的大餐。
想象一下,首先,咱们用燃气来驱动一个燃气轮机,把空气和天然气混合,经过高温高压后,让它们一起“咕噜咕噜”地转动,发出源源不断的电力。
然后,再把这些“废热”利用上,送到蒸汽锅炉里,再产生蒸汽来推动蒸汽轮机继续发电。
这样一来,两个轮子一起转,能量利用得相当高效,简直是事半功倍!1.1 燃气轮机的工作原理先来聊聊这个燃气轮机。
它可不是个小角色,绝对是这个联合循环机组的“主角”!燃气轮机工作的时候,空气被吸进来,然后压缩成高压气体,紧接着,和燃气一块儿混合点燃,燃烧后形成的高温气体会迅速膨胀,把涡轮转得飞快。
这种旋转动力就像你在游乐场的过山车,一下子让你感受到风驰电掣的刺激!这时候,发电机也跟着开始运转,发出电来,感觉就像是你突然获得了一大笔奖金,爽歪歪!1.2 蒸汽轮机的工作原理再说说这个蒸汽轮机。
燃气轮机产生的高温废气,利用热交换器,把这些热量转移到水里,形成蒸汽。
想象一下,水在锅炉里煮得“咕噜咕噜”作响,瞬间变成蒸汽,这气体压力可大了!蒸汽涌进蒸汽轮机,推动它旋转,继续发电,真是人间绝配啊!你看,这一系列的操作就像是一场华丽的舞蹈,轮番上场,各显身手,气氛热烈得不得了。
2. 燃气蒸汽联合循环的优点说完工作原理,咱们再聊聊这种机组的优点。
首先,它的效率高得惊人,理论上可以达到60%以上的发电效率,听起来就像是中彩票一样的美妙!比起传统的发电方式,联合循环机组的能量利用率可以说是“高山仰止”了。
其次,排放也比较干净,温室气体少得多,算得上是环保先锋,符合现代社会对可持续发展的需求。
2.1 适应性强而且,这种机组的适应性也很强,可以在不同的环境下灵活运用。
燃机蒸汽联合循环发电原理燃机蒸汽联合循环发电原理,听起来是不是有点复杂?别担心,我这就带你简单聊聊这个话题,让你轻松掌握这个看似高大上的技术。
1. 联合循环的基本概念1.1 什么是联合循环?联合循环发电,顾名思义,就是把燃气轮机和蒸汽轮机结合在一起,形成一种超高效的发电方式。
简单来说,它就像一个“组合拳”,先用燃气轮机发电,再把废气的热量利用起来,驱动蒸汽轮机继续发电。
这可是省钱又环保的好办法哦。
1.2 工作原理那么,具体怎么运作的呢?首先,燃气轮机把天然气燃烧后产生的高温高压气体送进涡轮,推动涡轮转动,从而发电。
接着,这些气体并不是就此“打发掉”,而是继续利用这些热量,先把热能转化成蒸汽,再推动蒸汽轮机,继续发电。
这样一来,能效可就提升不少,简直是“锦上添花”!2. 联合循环的优势2.1 效率高,环保又经济说到好处,那就多了去了。
联合循环发电的效率通常能达到60%以上,甚至更高。
这比传统的单一燃气或蒸汽发电要高出很多,真是让人眼前一亮。
而且,由于它的排放相对较低,真是环保小能手,给大自然减负。
2.2 灵活性强这套系统也很灵活,能够根据需求调整发电量。
你想想,有时候用电高峰来临,联合循环可以迅速响应,提供足够的电力支持。
而在用电低谷时,发电量也能相应降低,简直是个“聪明”的发电方案。
3. 应用领域3.1 在哪儿能见到它?现在,联合循环发电已经在全球范围内得到广泛应用,特别是在一些大型发电厂和工业园区,都是它的“主场”。
无论是城市供电,还是工业生产,联合循环都在发挥着不可或缺的作用,俨然成为现代能源利用的“超级明星”。
3.2 未来的发展趋势未来,随着科技的发展,联合循环技术也会不断进步,比如结合可再生能源、提高热效率等。
总之,这个技术的未来充满希望,真是让人期待。
总的来说,燃机蒸汽联合循环发电原理听上去复杂,其实它就是利用现代科技,把传统发电方式的优点结合起来,让我们用得更省心、更环保。
希望通过我的介绍,你对这个话题有了更清晰的认识,不再是“高冷”的技术,而是贴近生活的能源解决方案!。
燃气—蒸汽联合循环发电(CCPP)技术介绍摘要:随着武钢“十一五”计划的全面完成,青山本部的1800万吨产能的形成,整个煤气的发生量也创下历史新高。
然而,随着近年来能源的日趋紧张,节能环保要求的不断提高,国内外的发电技术突飞猛进,常规的燃煤气锅炉和蒸汽发电技术由于其效率较低、污染物排放等原因,已经逐渐被高效率、低污染、启停快等诸多优点集于一身的燃气蒸汽联合循环发电技术(即CCPP)所替代,并随着不同煤气热值的燃机技术的开发,逐渐在钢铁行业占据了主导地位。
关键字:燃气轮; 发电机; CCPP工艺PP原理介绍燃气-蒸汽联合循环发电技术(CCPP)就是利用燃气轮机做功后的高温排气在余热锅炉中产生蒸汽,再送到汽轮机中做功,把燃气循环和蒸汽循环联合在一起的循环,是由燃气轮机发电和蒸汽轮机发电叠加组合起来的联合循环发电装置。
在常规蒸汽发电中,锅炉产生蒸汽用来发电是利用蒸汽朗肯热力循环来作功,作功发电是利用蒸汽的状态变化来完成的。
燃料燃烧产生的高温烟气(1200~1600℃)只用于加热蒸汽(蒸汽一般加热到450~560℃),然后由蒸汽驱动汽轮机来发电。
此时,高温烟气的作功能力(温度差和压力能)(即燃气布雷登热力循环的作功能力)被浪费掉了。
在CCPP装置中,有燃气-蒸汽两个热力循环,即:燃气布雷登热力循环和蒸汽朗肯热力循环。
1~2为空气在压气机中的压缩过程;2~3为空气和燃料在燃烧室内的燃烧过程(工质吸热);3~4s为燃气在燃气透平中的膨胀做功过程;4s~1为燃气轮机排气放热过程。
a~b为给水在给水泵中压缩过程b~d为给水在锅炉中蒸发、过热过程(工质吸热);d~e为蒸汽在汽轮机中膨胀做功过程;e~a为蒸汽在凝气凝结放热过程。
2.CCPP主要工艺介绍2.1燃气轮发电机燃气-蒸汽联合循环发电技术(CCPP)其核心设备是燃气轮发电机,自从1939年瑞士BBC公司研制成功世界第一台4MW的工业性燃气轮机以来,世界各国都大力研究和发展燃气轮机发电技术。
燃气蒸汽联合循环发电技术工作原理《燃气蒸汽联合循环发电技术工作原理》最近在研究燃气蒸汽联合循环发电技术,发现了一些有趣的原理,今天就来和大家好好聊聊。
咱们先从生活中的一个现象说起,就好比做一顿丰盛的饭需要不同的厨具配合一样。
燃气蒸汽联合循环发电也是一种配合得相当巧妙的组合式发电过程。
这个技术主要由燃气轮机循环和蒸汽轮机循环两部分组成。
先说说燃气轮机循环这部分。
我们可以把燃气轮机想象成一个超级大风箱,不过它吹出来的不是普通的风,而是高温高压的燃气。
燃烧天然气或者其他可燃气体后,产生的高温高压气体推动燃气轮机的叶片转动,这个过程就像是大风箱快速吹气,使风扇叶片转动起来。
这时候燃气轮机带动发电机发电,不过这时候燃气轮机排出的气体还有不少热量呢,可不能就这么浪费了,这就要说到蒸汽轮机循环了。
燃气轮机排出的高温气体被用来加热水,使水变成蒸汽,就像我们烧水的时候,火让水烧开变成水蒸气。
这些蒸汽就会进入到蒸汽轮机里面,推动蒸汽轮机的叶片转动,再带动一个发电机发电。
这就相当于第一波燃气做功后的余热又被利用起来进行第二波的发电,是不是很巧妙呢?打个比方吧,这就像是接力赛跑。
燃气轮机先跑一程,把自己的能量利用起来发电,然后把剩余的热能交接给蒸汽轮机,蒸汽轮机接着跑这一程,再次发电。
老实说,我一开始也不明白为什么非要这样结合呢?单纯的燃气轮机发电或者蒸汽轮机发电难道不可以吗?后来深入学习才知道,这样联合循环的好处巨大。
在实际应用中,现代的菱重燃机的联合循环发电厂就是很好的例子。
它的发电效率相比于传统的发电方式提高了很多,既节能又环保。
这里有个注意事项哦,整个系统要保证燃气的稳定供应和燃烧的充分性,就像我们开车要保证油充分燃烧一样,这样才能让效率最大化。
从理论上来说,这种联合循环是基于热力学第一定律和第二定律的。
热力学第一定律告诉我们能量是守恒的,所以尽可能地把每个环节的能量都利用起来就变得很有意义。
而热力学第二定律为这种能量的阶梯利用提供了方向指引,也就是从高温热源到低温热源的能量传递思路。
燃气蒸汽联合循环发电供热流程及原理燃气蒸汽联合循环发电供热流程包括燃气燃烧、锅炉产生蒸汽、蒸汽驱动涡轮发电、余热发生产蒸汽供热。
The process of combined cycle power generation and heating with gas-steam includes gas combustion, steam generation by boiler, steam driving turbine for power generation, and waste heat producing steam for heating.燃气燃烧产生热能,使锅炉内的水转化为蒸汽,为涡轮发电机提供动力。
Gas combustion produces heat energy, which converts water in the boiler into steam to provide power for the turbine generator.涡轮发电后的余热通过余热锅炉再产生蒸汽用于供热。
The waste heat from the turbine generation is used to produce steam for heating in the waste heat boiler.利用燃气蒸汽联合循环发电供热技术,实现了能源的高效利用。
The combined cycle power generation and heating with gas-steam technology achieves efficient utilization of energy.该技术可以降低能源消耗,提高电力发电效率,还可以实现供热与发电的双重效益。
This technology can reduce energy consumption, improve the efficiency of power generation, and achieve dual benefits of heating and power generation.燃气蒸汽联合循环发电供热流程综合利用了煤炭、天然气等能源资源。
