安装工程预算实例给排水

安装工程预算实例给排水

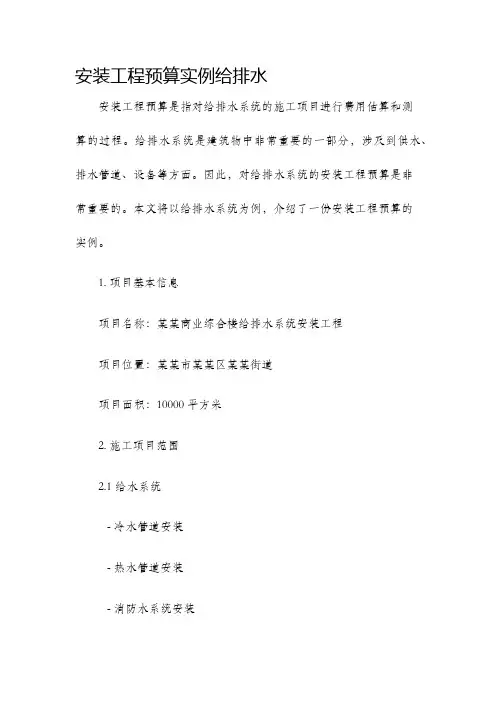

安装工程预算实例给排水安装工程预算是指对给排水系统的施工项目进行费用估算和测算的过程。

给排水系统是建筑物中非常重要的一部分，涉及到供水、排水管道、设备等方面。

因此，对给排水系统的安装工程预算是非常重要的。

本文将以给排水系统为例，介绍了一份安装工程预算的实例。

1. 项目基本信息项目名称：某某商业综合楼给排水系统安装工程项目位置：某某市某某区某某街道项目面积：10000平方米2. 施工项目范围2.1 给水系统- 冷水管道安装- 热水管道安装- 消防水系统安装- 水泵设备安装2.2 排水系统- 排水管道安装- 排水设备安装- 排水泵设备安装- 雨水管道安装3. 项目材料和工程量估算3.1 给水系统材料和工程量估算 - 冷水管道：500米- 热水管道：300米- 消防水系统管道：400米- 水泵设备：2台3.2 排水系统材料和工程量估算 - 排水管道：800米- 排水设备：10个- 排水泵设备：3台- 雨水管道：600米4. 项目费用计算4.1 给水系统费用计算- 冷水管道费用：500米×单价 - 热水管道费用：300米×单价 - 消防水系统费用：400米×单价 - 水泵设备费用：2台×单价4.2 排水系统费用计算- 排水管道费用：800米×单价 - 排水设备费用：10个×单价- 排水泵设备费用：3台×单价 - 雨水管道费用：600米×单价5. 总预算计算总预算 = 给水系统费用计算 + 排水系统费用计算6. 项目风险和预算控制在预算控制方面，项目风险主要包括材料价格波动、工期延误和人力资源不足等。

为了保证预算的准确性和有效性，建议在预算编制过程中考虑到这些风险，并适当增加一定的预留金额。

7. 结束语通过本次给排水安装工程预算的实例，我们可以看到预算在工程项目中的重要性。

通过合理的预算，可以提前规划项目的资金需求，并进行风险管控。

安装造价给排水算量例题

安装造价给排水算量例题

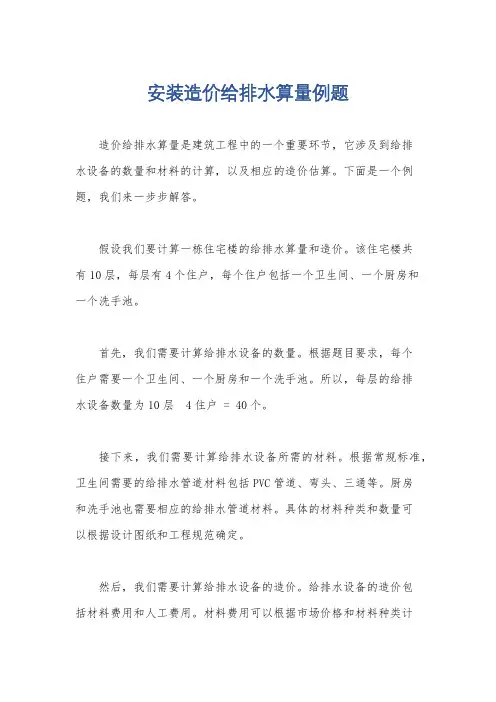

安装造价给排水算量例题
造价给排水算量是建筑工程中的一个重要环节，它涉及到给排
水设备的数量和材料的计算，以及相应的造价估算。

下面是一个例题，我们来一步步解答。

假设我们要计算一栋住宅楼的给排水算量和造价。

该住宅楼共
有10层，每层有4个住户，每个住户包括一个卫生间、一个厨房和
一个洗手池。

首先，我们需要计算给排水设备的数量。

根据题目要求，每个
住户需要一个卫生间、一个厨房和一个洗手池。

所以，每层的给排
水设备数量为10层 4住户 = 40个。

接下来，我们需要计算给排水设备所需的材料。

根据常规标准，卫生间需要的给排水管道材料包括PVC管道、弯头、三通等。

厨房
和洗手池也需要相应的给排水管道材料。

具体的材料种类和数量可
以根据设计图纸和工程规范确定。

然后，我们需要计算给排水设备的造价。

给排水设备的造价包
括材料费用和人工费用。

材料费用可以根据市场价格和材料种类计
算得出，而人工费用可以根据工程量和施工队伍的工资标准计算得出。

具体的费用可以咨询相关建筑工程公司或者根据市场行情进行估算。

最后，我们需要综合考虑各个因素，包括给排水设备的数量、材料和人工费用，来得出整个项目的给排水算量和造价。

这个过程需要结合实际情况和专业知识进行综合分析和计算。

综上所述，计算给排水算量和造价是一个复杂的过程，需要考虑多个因素和专业知识。

以上是一个简单的例题解答，实际情况可能更加复杂，请在实际工程中根据具体情况进行详细计算和估算。

最全给排水工程工程量计算及实例清单

最全给排水工程工程量计算及实例清单

工程量计算规则
一、管道安装 2、镀锌铁皮套管制作，以“个”为计量单位，其安
装已包括在管道安装项目内，不得另行计算。
如是钢制套管，其制作安装费用按“室外钢管 （焊接）”相应的规格项目套定额。
如是防水套管，其制作安装费用按第六册“工业 管道”套管制作安装的相应规格项目套定额。
3、管道支架制作安装，室内管道公称直径DN32 以下的安装工程均已包括在内，不得另行计算。D N32以上的可另行计算。
工程量计算规则
三、低压器具水表组成与安装
1、减压器、疏水器组成安装，以“组”为计 量单位，如设计组成与计价表不同时，阀门 和压力表数量可按设计用量进行调整，其余 不变。
2、减压器安装按高压侧的直径计算。
3、水表安装，以“组”为计量单位。计价表 中的旁通管及止回阀如与设计规定的安装形 式不同时，阀门及止回阀数量可按设计规定 调整，其余不变。（8-367）
11、饮水器安装以“台”为计量单位，阀门和脚踏开关安装 可按相应项目另计。
工程量计算规则
五、小型容器制作安装
1、钢板水箱制作，按施工图所示尺寸，不 扣除人孔、手孔重量以“kg”为计量单位，法 兰和短管水位计可按相应项目另计。
2、钢板水箱安装，按国家标准图集水箱容 量“m3 ”，执行相应项目。各种水箱安装， 均以“个”为计量单位。
管道消毒、冲洗仅适用于设计和施工验收规 范中有要求的管道工程。
非施工方原因可套用管道压力试验定额。
பைடு நூலகம்
工程量计算规则
二、阀门、水位标尺安装
1、各种阀门安装，均以“个”为计量单位。法兰阀门安装， 如仅为一侧法兰连接时，计价表所列法兰、带帽螺栓及垫 圈数量减半，其余不变。

给排水安装的识图与计算

给排水安装的识图与计算

水 箱
泄水管
单击此处添加标题
3、设有贮水池、水箱和水泵的给水方式 特点：水泵能及时向水箱供水，可缩小水箱的容积。供 水可靠，投资较大，安装和维修都比较复杂。 适用场所：室外给水管网水压低于或经常不能满足建筑 内部给水管网所需水压，且室内用水不均匀时采用。单击此处添加ຫໍສະໝຸດ 题水池单击此处添加标题
水箱
单击此处添加标题
单击此处添加小标题 熟悉金属管道刷油、保温 工程量的计算及定额套用；
学习重点
一．给排水安装工程预算定额的使用； 二．给排水安装工程量的计算方法； 三．给排水安装工程施工图预算编制实例； 四．给排水安装工程施工预算编制实例。
给排水安装工程量的计算
一．分室内给水、室外给水、室内排水、室外排水 四个部分分别计算。
给排水安装基础与识图
击此处添加副标题
演讲者：
学习目标
单击此处添加小标题 掌握给排水安装工程量的
计算规则和计算方法；
单击此处添加小标题
掌握给排水安装工程施工图 预算和施工预算编制方法；
单击此处添加小标题
理解所举给排水安装工程预 算实例的整个计算过程。
单击此处添加小标题
掌握给排水安装工程预算定额的 适用范围、组成及使用要点；
二．工程量计算内容可分为管道安装、用水器具和 附属设备三类。管道工程量按施工图设计长度计 算，其余按自然单位计算。
室内给水系统的分类
生活给水系统是指供给居住建筑、公共建筑和工业企业建筑内的饮用、盥洗、淋浴、 冲洗等生活用水的给水系统。
消防给水系统 消防给水系统是指供给建筑物消火栓及其他消防装置用水的给水系统。
水池
水表
泄水管
2、给水管道附件
给水管道附件是安装在管道及设备上的 启闭和调节装置的总称。

某住宅楼给排水工程量计算案例

某住宅楼给排水工程量计算案例

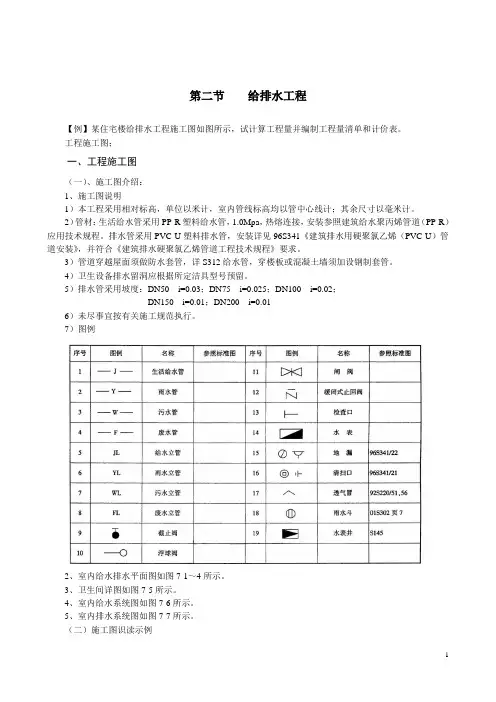

第二节给排水工程【例】某住宅楼给排水工程施工图如图所示，试计算工程量并编制工程量清单和计价表。

工程施工图；一、工程施工图（一）、施工图介绍：1、施工图说明1）本工程采用相对标高，单位以米计，室内管线标高均以管中心线计；其余尺寸以毫米计。

2）管材：生活给水管采用PP-R塑料给水管，1.0Mpa，热熔连接，安装参照建筑给水聚丙烯管道（PP-R）应用技术规程。

排水管采用PVC-U塑料排水管，安装详见96S341《建筑排水用硬聚氯乙烯（PVC-U）管道安装》，并符合《建筑排水硬聚氯乙烯管道工程技术规程》要求。

3）管道穿越屋面须做防水套管，详S312给水管，穿楼板或混凝土墙须加设钢制套管。

4）卫生设备排水留洞应根据所定洁具型号预留。

5）排水管采用坡度：DN50 i=0.03；DN75 i=0.025；DN100 i=0.02；DN150 i=0.01；DN200 i=0.016）未尽事宜按有关施工规范执行。

7）图例2、室内给水排水平面图如图7-1～4所示。

3、卫生间详图如图7-5所示。

4、室内给水系统图如图7-6所示。

5、室内排水系统图如图7-7所示。

（二）施工图识读示例1、平面图的识读：从所示图可知本例为民用住宅六屋楼，每单元为一梯二户。

污、废水在底层单独排出外墙，这是预防楼层下来的污、废水可能来不及排出造成底层卫生间侧溢而设置。

从平面图看出每户设有浴缸、洗脸盆、坐式大便器（详见卫生间详图）。

从屋顶平面图中可知给水直通到水箱，水箱内有进水浮球阀，有水箱进水管、出水管、溢流管及放空管。

图7.5.1 一层平面图图7-2 二层平面图图7-3 三～六层平面图图7-4 屋项平面图图7-5 卫生间详图图7-6 给水系统图2、系统图的识读：从系统图7-6可知，给水立管编号JL-0是单元屋顶水箱的进水管，管径为DN50，其引水管埋深0.6米，在室外设有水表1个，立管直穿屋面，在层顶水箱内设有进水浮球阀二个，为便于检修（浮球阀常因锈垢而失灵）在屋面进水管上设闸阀二个。

给排水工程量计算案例

给排水工程量计算案例

号
位
1 瓷质浴盆，冷水安 组 1.000
装
2 镀锌钢管螺纹连接 m 2.250
，室内给水，DN15
计算式
3.0000.750
3 给水管道消毒冲洗 m 2.250 3.000-
DN15
0.750
例8： 图为钢管组成 冷热水淋浴器 安装 ，图示给 水管为镀锌钢 管，螺纹连接 ，请列项并计 算工程量。
建筑给排水
冷水安装
2 镀锌钢管螺纹连接 m 1.800
，室内给水，DN15
计算式
3.0001.200
3 给水管道消毒冲洗 m 1.800 3.000-
DN15
1.200
例6： 图为瓷质立式 小便器安装 ， 图示给水管为 镀锌钢管，螺 纹连接，请计 算列项并工程 量。
建筑给排水
序 项目名称及特征 单 数量
号
计算式
3.8+0.9 9.8-3.8 (1.5+0.9+0.45)*4 (1.5+0.9+0.45)*4+ (13+1.2)+8
6
塑料管;
M
4.400
承插塑料排水管,零件粘接,室内 排水,DN75
7
水表;
组
1.000
焊接法兰水表组成安装,DN50
8
螺纹阀门;
个
1.000
螺纹截止阀安装,DN32
9
螺纹阀门;
，DN100
铸铁排水管，承插连接 ，石棉水泥，室内排水
建筑给排水
序 项目名称及特征 单 数量
号
位
1 小便槽多孔冲洗管 m 2.500
制作安装，DN15
2 镀锌钢管螺纹连接 m 1.900

5.30.115给排水工程实例给水管道工程量计算

5.30.115给排水工程实例给水管道工程量计算
图1 给排水平面图
◆DN20=（0.5+0.7）（支水平）×6=7.2m
二、给水管道工程量计算 4.镀锌钢管DN15
洗脸盆是下配 水方式，阀门 标高为0.45m
图1 给排水平面图
◆DN15={0.9(支水平)+[(0.5-0.25)+(0.45-0.25)×2](支垂直)+(0.9+
0.7+0.5)(支水平)+[(0.5-0.35)+(0.45-0.35)](支垂直)}×6=23.4m
THANKS
给排水工程实例给水管道工程量计算目 录Βιβλιοθήκη PART 01工程概况
PART 02
给水管道工程量计算
一、工程概况
本工程是某职工住宅楼，为砖混结构，共6层，层高3m。给水管 道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉漆两遍，入户穿 外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管。排水管用 UPVC管，采用承插粘接，除坐便器外与器具连接的排水立支管均为 De50。预留与热水器（用户自备）连接的管至标高为0.5m处。洗脸 盆配备冷热混合龙头，大便器采用坐便，采用旋翼式螺纹水表，阀门 为截止阀。给排水平面图如图1所示，系统图如图2、图3所示。
图1 给排水平面图
◆DN40=7-4=3m ◆DN32=13-7=6m
图2 给水系统图
二、给水管道工程量计算 3.镀锌钢管DN25
图1 给排水平面图
◆DN25=(16-13)(垂直)+[(0.35+0.5)
(支水平)+(1-0.25)(支垂直)]×6=12.6m
图2 给水系统图
二、给水工程实例识图 4.镀锌钢管DN20
一、工程概况
图1 给排水平面图

安装工程给排水工程计算经验

安装工程给排水工程计算经验

给排水工程计算一、排水按用途分：生活给排水、生产给排水、消防给水。

生活给排水、主要用于卫生间、厨房、公共卫生设施（医院卫生消毒化验设施、洗浴设施、公共场所饮水设施等）生产给排水：用于生产设施的给排水，（锅炉给排水、污水处理、车间给排水等）中水系统：通过对污水处理后达到重复利用，大便器利用中水冲洗、绿地交管等。

消防给水：消火栓系统管网、喷淋消防系统管网。

气体灭火系统管网、室外消防管网。

二、室内卫生工程计算，给排水管道计算：计算要点：1、根据施工图说明，确定选用管材材质、规格，选定定额子目。

2、注意施工图标注的比例：3、一般排水管道在施工图上以粗实线表示。

给水用细线加点线表示；热水用细线加点两线表示。

4、地埋管道、明装水平管道、立管应分别计算，以便计算管道支架、防腐工程量。

排水水平管的计算方法：1、按排水出口编号P1、P2逐根计算，由室外至室内为分管径分段使用比例尺丈量水平管工程量。

2、在平面图中注意管道标高、管道翻身位置（以不封闭圆圈表示）、管道变径位置、立管位置、带卫生洁具的支管位置，在平面图中应算出所有除详图内容之外的水平管工程量。

计算公式：1.5+墙厚+室外标高+室内外高差-室内水平干管的标高+内墙边至变径三通或立管坐标的距离。

高度计算工程量。

2、在平面图标注立管底标高，立管底标高至地面的管道工程量应注意敷设方式，区分明敷设、管沟内敷设、地埋敷设。

3、在系统图中立管管径发生变化时，以三通中心为界。

立管各层标注的分出支管标高，支管标高之间计算与所在建筑层高有关系。

4、出屋面的透气管按设计尺寸计算，设计无要求时，不上人屋面为700，上人屋面为2米，管道定额中包括屋面透气帽。

5、水平管与卫生洁具连接得短立管从横管中心算至上一层地面，短立管的长度与立管甩的三通口标高有关，必须按设计标高或按施工图籍做法排定三通口标高、管道支管甩口计算公式应为，如（PVC-U）支管甩口距板下距离的计算公式80+L*0.025+D：支管三通中心距分支口的距离。

安装工程算量给排水专业实例（含图纸及计算式）

安装工程算量给排水专业实例（含图纸及计算式）

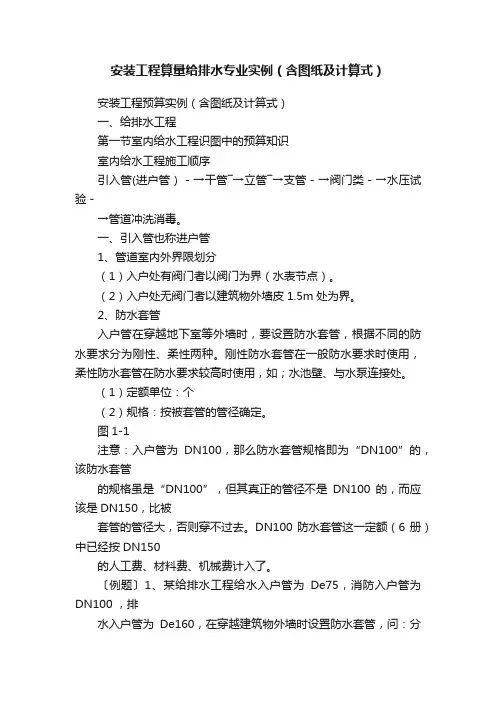

安装工程算量给排水专业实例（含图纸及计算式）安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

安装工程算量给排水专业实例(含图纸及计算式)

安装工程算量给排水专业实例(含图纸及计算式)

安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

给排水工程计算例题实例二

给排水工程计算例题实例二

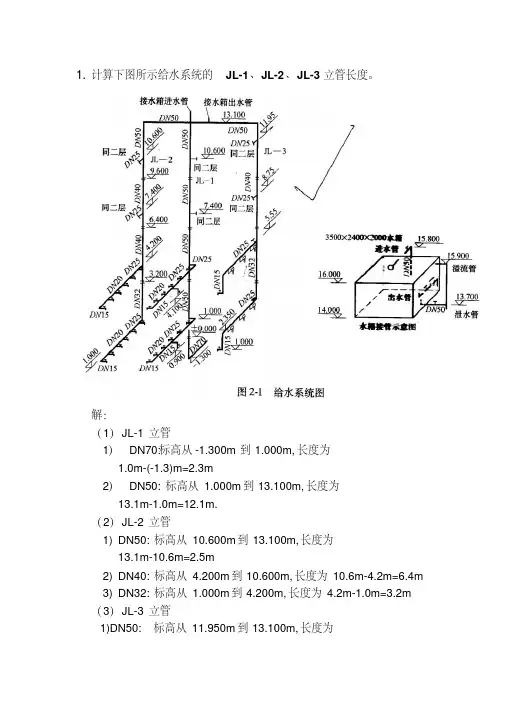

1.计算下图所示给水系统的JL-1、JL-2、JL-3立管长度。

解：（1）JL-1立管1）DN70:标高从-1.300m到1.000m,长度为1.0m-(-1.3)m=2.3m2）DN50: 标高从1.000m到13.100m,长度为13.1m-1.0m=12.1m.（2）JL-2立管1)DN50: 标高从10.600m到13.100m,长度为13.1m-10.6m=2.5m2)DN40: 标高从4.200m到10.600m,长度为10.6m-4.2m=6.4m3)DN32: 标高从1.000m到4.200m,长度为4.2m-1.0m=3.2m（3）JL-3立管1)DN50: 标高从11.950m到13.100m,长度为13.1m-11.95m=1.15m2）N40：标高从5.550m到11.950m，长度为11.95m-5.55m=6.4m。

3）DN32：标高从 2.350m到5.550m，长度为5.55-2.35m=3.2m垂直管道合计：DN70为2.3mDN50为12.1m+2.5m+1.15m=15.75mDN40为6.4m+6.4m=12.8mDN32为3.2m+3.2m=6.4m2.计算下图所示卫生间排水系统中各水平管道的长度。

解：(1) De110 从PL-1 立管中心量至清扫口中心，其长度为：4.4m。

(2)De75 从排水横管三通（1号）量至小便槽三通（2号）其长度为：2.7m；小便槽内两个地漏间之长为：2m；再从PL-1立管中心量至三通（3号）处为：0.6m。

合计 De75:2.7m+2.0m+0.6m=5.3m。

(3)De50 从3号三通处量至最远的地漏处为： 2.8m;从3号三通量至排水栓处为：0.25m+0.25m=0.5m,合计De50：2.8m+0.5m=3.3m 。

2号D e110D e503.某砖混结构住宅给水工程，层高 2.9m，镀锌钢管DN15工程量为100m，DN20工程量为150m，DN25工程量为150m，DN32工程量为200m，以上钢管均不保温；DN40的水平长度为135m，其中需保温部分为90m，DN40的立管穿过3层（不保温），DN50的水平长度为220m，其中需保温部分为120m，DN50的立管穿过4层（不保温）。

给排水算量实例

给排水算量实例
工程 名
贵州某工程算量
序号
分项工程名称及说明
一
给水工程
1 室外
室外给水管DN100
室外给水管DN50
室外给水管DN40
室外给水管DN32
室外给水管DN25
2 室内 A 进户水管
DN25（立管） DN25（水平管） DN32（立管） DN32（水平管） DN20（立管） DN20（水平管）
座便器
工程量计算表
2.00
个
4.00
个
2.00
242.79
回填
土 48.56 石 194.23 土 115.30
66.75
单位 工程数量
M
11.30 0.78
M
9.30
M
14.90
M
18.30
M
2.00
M
2.35
M
14.30
10.60
5.60
10.40
10.00
个
10
工程量计算式
池 5A级手提式泡沫灭火器
DN20水龙头 室外地上式消防栓SX100-1.6 100*65*65 水表井 见国标S145-17-10
个
10个 22.00个10个1
个
1
二
排水工程
1 室外
室外排水管DN200
700圆形检查井
6.12
M
40.60
座
4.00
2 室内 排水管DN150（水平管） 排水管DN110 排水管DN100
M
18.00
M
42.80
M
8.00
DN25截止阀 DN32截止阀
通气帽DN100
DN100检查口

给排水工程量计算案例

给排水工程量计算案例
给排水案例
1
例1： 图为直冲式 大便器，图 示:给水管为 镀锌钢管， 螺纹连接， 请列项计算 其工程量。
2
建筑给排水
序 项目名称及特征 单
号
位
1 直冲式普通阀蹲式大 套 便器安装
2 镀锌钢管螺纹连接， m 室内给水 DN20
3 给水管道消毒冲洗 m DN20
数量 1.000 2.000 2.000
序 项目名称及特征 单 数量 计算式 清单
号
位
7 焊接钢管刷调和漆二 ㎡ 遍，明装
8 焊接钢管刷沥青漆二 ㎡ 遍，埋地
9
管沟土方开挖
M³
1.2. 3 1
4
10
管沟土方回填
M³
4
11 螺纹截止阀，DN50 个 1
5
12 螺纹水表组安装， 组 3 DN20
13 陶瓷洗脸盆安装，冷 组 3 水
1*3 6
27
建筑给排水
例11： 如图所示为两层楼的厕所，直冲式普通
阀蹲式大便器，塑料排水管承插零件粘 接。 要求列项（定额），并计算出部分工程 量
统图中可以数出来的，可以计算出来，要写计算式； 凡是按物理计量单位（m、㎡、m³、t、kg...）在系 统图中无法计算出，需要照平面图计算，只列项， 不计算。 3、消毒冲洗之分三大类：DN50、DN100、DN200以内。 4、分类：室内给水管道系统（消毒、冲洗、刷油漆、 土方）、室内给水管道附件、卫生洁具。 5、此题未列出水龙头，因为成平卫生器具包含水龙 头。（查定额134页，主材包含有水龙头）
序 项目名称及特征 单 数量
号
位
1 瓷质浴盆，冷水安 组
装
2 镀锌钢管螺纹连接， m
室内给水，DN15

安装工程算量实例(3篇)

安装工程算量实例(3篇)

第1篇一、项目背景某住宅小区安装工程，建筑面积为10万平方米，包括给排水、电气、通风、空调、消防、电梯等安装工程。

本次算量实例以给排水安装工程为例，详细说明安装工程算量的步骤和方法。

二、算量原则1. 符合国家相关规范和标准。

2. 算量准确，确保工程量计算的准确性。

3. 便于工程管理和施工。

4. 考虑到施工过程中的损耗和材料浪费。

三、算量步骤1. 熟悉图纸在开始算量之前，首先要熟悉图纸，了解工程的具体内容和要求。

包括图纸的编号、比例、图例等。

2. 收集资料收集工程所需的各种资料，如施工图纸、工程量清单、材料价格、施工方案等。

3. 确定计算方法根据工程特点和施工要求，确定合适的计算方法。

例如，给排水管道的安装，可以采用按长度计算或按面积计算。

4. 计算工程量按照计算方法，分别计算各类安装工程的工程量。

（1）给排水管道安装① 确定管道材质和规格根据设计要求，确定给排水管道的材质和规格。

② 计算管道长度按照管道走向，计算管道长度。

包括水平管道、垂直管道、弯曲管道等。

③ 计算管道接口数量根据管道长度和接口要求，计算管道接口数量。

④ 计算管道附件数量根据设计要求，计算管道附件数量，如阀门、三通、弯头等。

⑤ 计算管道安装工程量将管道长度、接口数量、附件数量相加，得出管道安装工程量。

（2）给排水管道支吊架安装① 确定支吊架类型和数量根据设计要求，确定支吊架类型和数量。

② 计算支吊架安装工程量将支吊架数量乘以单价，得出支吊架安装工程量。

5. 修正工程量根据施工实际情况，对计算出的工程量进行修正。

如材料损耗、施工损耗等。

6. 编制工程量清单根据计算出的工程量和修正后的工程量，编制工程量清单。

四、算量实例以下为给排水管道安装工程算量实例：1. 管道材质：PVC-U给水管2. 管道规格：DN503. 管道长度：500米4. 管道接口数量：100个5. 管道附件数量：50个6. 支吊架类型：吊杆7. 支吊架数量：100个根据以上数据，计算给排水管道安装工程量：（1）管道安装工程量：500米×1（单价）=500元（2）管道接口工程量：100个×1（单价）=100元（3）管道附件工程量：50个×1（单价）=50元（4）支吊架安装工程量：100个×1（单价）=100元总计：500+100+50+100=750元五、总结安装工程算量是工程管理的重要环节，对于确保工程质量和进度具有重要意义。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

安装工程预算实例（含图纸及计算式）一、给排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管(进户管）－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。

一、引入管也称进户管1、管道室内外界限划分（1）入户处有阀门者以阀门为界（水表节点）。

（2）入户处无阀门者以建筑物外墙皮1.5m处为界。

2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。

刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。

（1）定额单位：个（2）规格：按被套管的管径确定。

图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

DN100防水套管这一定额（6册）中已经按DN150的人工费、材料费、机械费计入了。

〔例题〕1、某给排水工程给水入户管为De75，消防入户管为DN100 ，排水入户管为De160，在穿越建筑物外墙时设置防水套管，问：分别用什么规格的防水套管？答：给水用DN80的防水套管1个。

消防用DN100的防水套管1个。

排水用DN150的防水套管3个。

二、管道计算（干管、立管、支管）1、定额单位：10m2、计算：按不同材质、不同管径分别累计长度。

准确计算管道长度的关键是找准管道变径点的位置，对于螺纹连接的管道来说，变径点发生在三通处。

注意：管道的弯头、阀门、穿楼板、穿墙等处一般不会是管道变径点的位置。

（1）水平管(干管)计算：应根据平面图上标注的尺寸计算，因为图纸设计原因安装工程施工图中很少有尺寸标注，或因计算太繁琐，实际工作中利用比例尺进行计量。

将不同规格的管道分别计算，然后汇总。

如下图1-2某卫生间的平面图中的排水系统，计算水平管道的长度时，参考图1-3中标注的管径，在平面图中用比例尺计量。

首先，查看施工图比例，并复核。

De110：从PL-1立管中心量至清扫口中心的位置。

为：4.4mDe75：从排水横管上1＃三通（De110×De75）处量至小便槽处的2＃三通及小便槽内两个De75的地漏间之长为：2.7m+2m＝4.7m，再从PL-1立管中心量至3＃三通处为：0.6m，两处之和为4.7m+0.6m＝5.3m。

De50：从3#三通处量至最远的地漏处为：2.8m，从3＃三通量至排水栓处为：0.5m，两处之和为：2.8m+0.5m＝3.3m。

（2）垂直管（立管）计算：根据系统图标注的标高，进行计算。

系统图上切忌用比例尺量计。

如图1-4某卫生间的平面图中的给水系统，计算垂直管道的长度时，依据系统图中管标注的管径和标高进行计算。

JL-1中：De25=（2-0.8）+（2-0.9）=2.3 mJL-2中：De25=（1.2-0.8）+（1.2-0.8）=0.8m合计：De25：3.1m（工程量：0.31）图1-2 图1-3图1-4三、管道的防腐、保温不同的管材防腐的要求不同，焊接钢管：管道除锈后要刷防锈漆和银粉；镀锌钢管：丝扣处补刷防锈漆后刷银粉；塑料管：不用防腐。

1、管道的防腐（除锈、刷油）（1）定额单位：10m²（2）计算：按不同管径分别计算管道的外表面积，再求和。

A公式法S＝π×D×L其中：D：管道外径；L：管道的长度B查表1-1计算法：查“焊接钢管绝热、刷油工程量计算表”中的保温厚度δ为0的一列刷油面积的数值（其数值是按公式法计算出来供大家使用的），单位：m2/m。

如DN50：0.1885 m2/m2、管道保温（防结露做法同保温，只是保温厚度δ值较小）（1）定额单位：10m³（2）计算：按不同管径计算管道外保温材料的体积，再求和。

A公式法V＝π×（D＋1.033δ）×1.033δ×L式中：D：管道外径δ：绝热层厚度；3.3％保温材料允许超厚系数；L：管道的长度。

B查表1-1计算法：查“焊接钢管绝热、刷油工程量计算表”中不同保温厚度对应的那行保温体积的数值，单位：m³/m，（注有的表格中的单位是：m³/100m）。

如：DN50 δ=40mm：0.0131 m³/m3、管道防潮层、保护层及刷漆（1）定额单位：10m²（2）计算：按不同管径计算管道保温外表面积，再求和。

A公式法S＝π×（D＋2δ＋2δ×5％＋2d1＋3d2）×L＝π×（D＋2.1δ＋0.0082）×L其中：5％保温材料允许超厚系数；d1：捆扎保温材料的金属钢丝直径（2d1＝0.0032）；d2：防潮层厚度（3d2＝0.005）；其他同上。

B查表1-1计算法：查“焊接钢管绝热、刷油工程量计算表”中不同保温厚度对应的那行保温外刷油面积的数值，单位：m²/m。

如：DN50 δ=40mm：0.4779 m²/m〔例题〕2、某采暖工程的焊接钢管的工程量为DN50，100m；DN40，50m；DN32，40m，求焊接钢管的除锈、刷油，保温δ=50mm、保护层的工程量？解：查表得：DN50：0.1885m²/m；DN40：0.1507m²/m；DN32：0.1297m²/m 除锈、刷油工程量：S＝100×0.1885＋50×0.1507＋40×0.1297＝31.6m²保温工程量：V＝100×0.0181+50×0.0151+40×0.0146=3.15 m³保护层的工程量：S´=100×0.5438＋50×0.5062＋40×0.4854=99.11 m²想一想:如果保温厚度δ=30mm，焊接钢管的除锈、刷油、保温和保护层的工程量？提示：保温工程量利用δ＝30mm那列数值焊接钢管绝热(m³/m )、刷油（ m2/m)工程量计算表 1-1不同材质的管道，需要不同的支架支撑，钢管需要型钢支架，塑料管需要塑料管夹，工程量计算也不同。

1、塑料管管夹（1）定额单位：个（2）计算：按不同管径分别计算数量，再汇总。

立管夹数量＝层高或垂直长度/立管最大间距数值水平管夹数量=管子水平长度/水平管最大间距数值塑料管支架间距表见下表1-2中的数据。

（1）定额单位：100kg（2）计算：分步进行，先统计不同规格的支架数量，再根据标准图集计算每个支架的重量，最后计算总重量。

A第一步：统计支架数量管道支架按安装形式一般有：立管支架、水平管支架、吊架。

①立管支架数量的确定，分不同管径计算。

楼层层高≤4m时，每层设一个；楼层层高>4m时，每层不得少于两个.②水平管支架数量的确定，分不同管径计算。

③管道吊架单管吊架数量，同水平管支架数量的计算公式。

水平钢管支架、吊架最大间距表（m）管子公称直径(mm)1520253240507080100125150支架最大保温管1．5222．533444．556间距(m)非保温管2．533．544．55666．578根据标准图集的具体要求，计算每个规格支架的单个重量，乘以支架数量，再求和计算总重量。

不同类型的支架单个重量参考表1-4、1-5、1-6、1-7的数据。

公称直径mmDN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 保温0.49 0.5 0.60 0.84 0.87 0.90 1.11 1.32 非保温0.17 0.19 0.20 0.22 0.23 0.25 0.28 0.388033－34公称直径mmDN50 DN65 DN80 DN100 DN125 DN150 DN200 保温 1.502 1.726 1.851 2.139 2.547 2.678 4.908非保温 1.38 1.54 1.66 1.95 2.27 2.41 4.635133－34管道DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 D N125 DN150保温1.362 1.3651.423 1.433 1.471 1.512 1.716 1.8012.4792.847 5.348非保温管0.96 0.99 1.05 1.06 1.10 1.14 1.29 1.35 1.95 2.27 3.57519329－301-7的有关数据汇总而来，仅是个别型号的数据，供学习参考，实际工作时一定要根据最新的标准图集及施工图纸的具体要求认真计算单个重量。

〔例题〕3、某住宅给水工程，镀锌钢管DN15工程量为100m，DN20工程量为150m，DN25工程量为150,DN32工程量为200m均不保温，DN40的水平长度为135m，其中需保温部分为90m，立管穿3个层高（按不保温考虑）；DN50的水平长度为220m，其中需保温部分为120m，立管穿4个层高（按不保温考虑）。

计算管道支架制作、安装工程量。

解：因为室内DN32mm及以内给水、采暖管道均已包括管卡及托钩制作安装。

所以计算管道支架制作、安装工程量时不考虑DN15－DN32的管。

第一步：统计数量1、立管支架数量：DN40：3个；DN50：4个2、水平支架数量：DN40保温的个数：90/3=30个；非保温的个数：45/4.5=10个DN50保温的个数：120/3=40个；非保温的个数：100/5=20个第二步：由表1－4查得：立支架单个重量DN40：0.23kg/个；DN50：0.25kg/个由表1－6查得：DN40水平支架，保温1.471 kg/个、非保温1.1 kg/个 DN50水平支架，保温1.512 kg/个、非保温1.14 kg/个重量＝0.23×3＋0.25×4＋1.471×30＋1.1×10＋1.512×40＋1.14×20 ＝140.1kg五、阀门类1、阀门DN≤50mm时宜采用截止阀，多为螺纹连接；DN>50mm时宜采用闸阀或蝶阀，多为法兰连接，经常起闭的管段上宜采用截止阀。

（1）定额单位；个（2）规格：视其所在管道的管径大小而定，统计数量。

如：DN25的管子上的阀门一般为截止阀DN25；DN100的管子上的阀门一般为闸阀DN100。

注意：De表示的是管道的外径，其上的阀门若不是塑料阀门时，按其公程直径的规格而定，一般De比DN大1＃。

2水表、减压阀、疏水器（1）定额单位：“组”每组定额中包含的管件（阀门等）不应重复计算。

（2）规格：视其所在管道的管径大小而定，统计数量。
