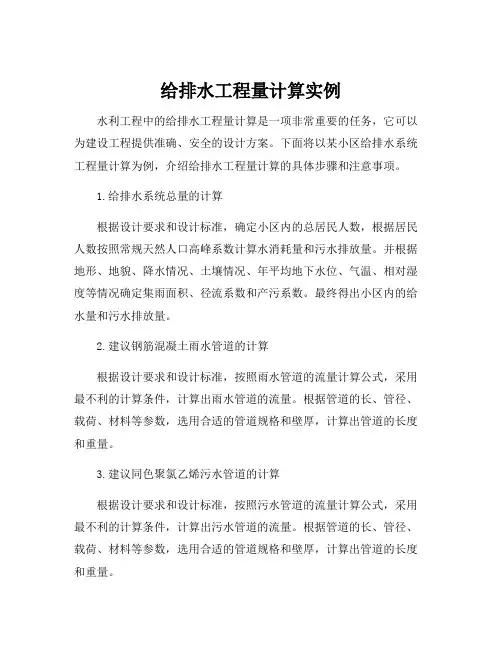

给排水工程量计算实例水利工程中的给排水工程量计算是一项非常重要的任务，它可以为建设工程提供准确、安全的设计方案。

下面将以某小区给排水系统工程量计算为例，介绍给排水工程量计算的具体步骤和注意事项。

1.给排水系统总量的计算根据设计要求和设计标准，确定小区内的总居民人数，根据居民人数按照常规天然人口高峰系数计算水消耗量和污水排放量。

并根据地形、地貌、降水情况、土壤情况、年平均地下水位、气温、相对湿度等情况确定集雨面积、径流系数和产污系数。

最终得出小区内的给水量和污水排放量。

2.建议钢筋混凝土雨水管道的计算根据设计要求和设计标准，按照雨水管道的流量计算公式，采用最不利的计算条件，计算出雨水管道的流量。

根据管道的长、管径、载荷、材料等参数，选用合适的管道规格和壁厚，计算出管道的长度和重量。

3.建议同色聚氯乙烯污水管道的计算根据设计要求和设计标准，按照污水管道的流量计算公式，采用最不利的计算条件，计算出污水管道的流量。

根据管道的长、管径、载荷、材料等参数，选用合适的管道规格和壁厚，计算出管道的长度和重量。

4.建议地下水井的计算根据设计要求和设计标准，确定地下水井的深度和直径。

根据井的形状、地质结构、水位、排水量等参数，计算出井的体积和重量。

5.建议排水泵站的计算根据设计要求和设计标准，确定排水泵站的最大流量和扬程。

根据泵站工作时间、井口底部高程、输送距离、管径等参数，计算出泵站的设计流量和扬程。

根据泵站的机械设备、电器设备、管线等参数，计算出泵站的重量和材料费用。

总之，给排水工程量计算是一项颇为复杂的工程，在进行计算时需要严格遵守国家工程标准和设计要求。

在计算中需要充分考虑各种因素，确保设计方案的安全和可行性。

同时，对于计算结果需要进行充分的分析和评估，以确保工程的质量和可靠性。

给排水工程量计算-案例1【工程概况】某职工住宅楼工程为砖混结构，共6层，层高3m，卫生间为钢筋混凝土板。

给水管道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉两遍，入户穿外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管；排水管用UPVC塑料管，承插粘接，除座便器外与器具连接的排水立支管均为De50的；预留与热水器（自备）连接的管至标高为0.5m处。

洗脸盆配备冷热混合龙头，大便器采用座便；旋翼式螺纹水表；阀门为截止阀。

给水系统图（左）；排水系统图（右）工程量计算如下（支水平是各层的水平管，支垂直是各层的垂直管）：一、给水系统（1）管道DN50：1.5（入户）＋3.1（水平）＋1.0＋4.0（垂直）＝9.6mDN40：3.0（垂直）DN32：3.0×2（垂直）＝6.0mDN25：3.0（垂直）＋{0.35＋0.5（支水平）＋（1.0－0.25）（支垂直）}×6＝12.6mDN20：（0.5+0.7）（支水平）×6 ＝7.2mDN15：{0.9（支水平）＋(0.5－0.25)＋（0.45－0.25）（支垂直）＋0.9＋0.7＋0.5（支水平）＋(0.5－0.35)+(0.45－0.35) （支垂直）}×6＝22.2m（2）管道支架垂直支架：DN50：1个；DN40：1个；DN32：2个。

水平支架：DN≥32mm的无；DN50的水平管是埋地安装，不用支架。

支架重量：1×0.25＋1×0.23＋2×0.22=0.92kg（3）管道涂刷埋地管道刷沥青漆：4.6×0.1885=0.87㎡管道刷银粉漆：5.0×0.1885＋3.0×0.1507＋6.0×0.1297＋12.6×0.1059＋7.2×0.0855＋22.2×0.0669＝5.61㎡（4）管道冲洗、消毒DN50（以内）：9.6＋3.0＋6.0＋12.6＋7.2＋22.2＝60.6m（5）阀门截止阀：DN50：1个；DN15：2×6＝12个（6）水表螺纹水表：DN25：6个（7）套管钢套管：DN40：1×0.3＝0.3m；DN50：2×0.3＝0.6m；DN70：1×0.3＝0.3m；DN80：1×0.3＝0.3m。

第二节给排水工程【例】某住宅楼给排水工程施工图如图所示，试计算工程量并编制工程量清单和计价表。

工程施工图；一、工程施工图（一）、施工图介绍：1、施工图说明1）本工程采用相对标高，单位以米计，室内管线标高均以管中心线计；其余尺寸以毫米计。

2）管材：生活给水管采用PP-R塑料给水管，1.0Mpa，热熔连接，安装参照建筑给水聚丙烯管道（PP-R）应用技术规程。

排水管采用PVC-U塑料排水管，安装详见96S341《建筑排水用硬聚氯乙烯（PVC-U）管道安装》，并符合《建筑排水硬聚氯乙烯管道工程技术规程》要求。

3）管道穿越屋面须做防水套管，详S312给水管，穿楼板或混凝土墙须加设钢制套管。

4）卫生设备排水留洞应根据所定洁具型号预留。

5）排水管采用坡度：DN50 i=0.03；DN75 i=0.025；DN100 i=0.02；DN150 i=0.01；DN200 i=0.016）未尽事宜按有关施工规范执行。

7）图例2、室内给水排水平面图如图7-1～4所示。

3、卫生间详图如图7-5所示。

4、室内给水系统图如图7-6所示。

5、室内排水系统图如图7-7所示。

（二）施工图识读示例1、平面图的识读：从所示图可知本例为民用住宅六屋楼，每单元为一梯二户。

污、废水在底层单独排出外墙，这是预防楼层下来的污、废水可能来不及排出造成底层卫生间侧溢而设置。

从平面图看出每户设有浴缸、洗脸盆、坐式大便器（详见卫生间详图）。

从屋顶平面图中可知给水直通到水箱，水箱内有进水浮球阀，有水箱进水管、出水管、溢流管及放空管。

图7.5.1 一层平面图图7-2 二层平面图图7-3 三～六层平面图图7-4 屋项平面图图7-5 卫生间详图图7-6 给水系统图2、系统图的识读：从系统图7-6可知，给水立管编号JL-0是单元屋顶水箱的进水管，管径为DN50，其引水管埋深0.6米，在室外设有水表1个，立管直穿屋面，在层顶水箱内设有进水浮球阀二个，为便于检修（浮球阀常因锈垢而失灵）在屋面进水管上设闸阀二个。

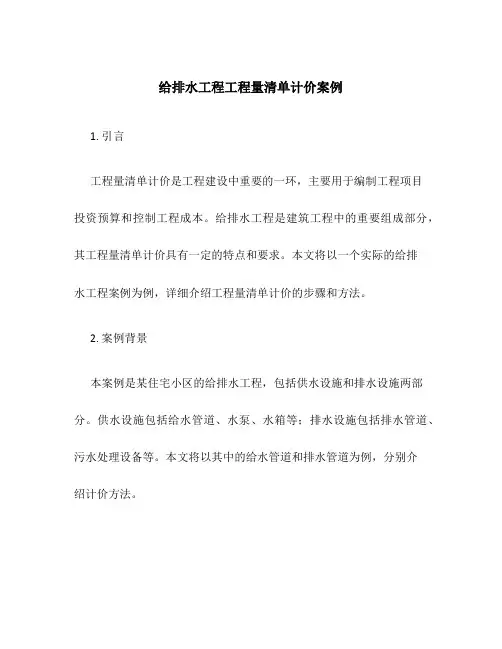

给排水工程工程量清单计价案例1. 引言工程量清单计价是工程建设中重要的一环，主要用于编制工程项目投资预算和控制工程成本。

给排水工程是建筑工程中的重要组成部分，其工程量清单计价具有一定的特点和要求。

本文将以一个实际的给排水工程案例为例，详细介绍工程量清单计价的步骤和方法。

2. 案例背景本案例是某住宅小区的给排水工程，包括供水设施和排水设施两部分。

供水设施包括给水管道、水泵、水箱等；排水设施包括排水管道、污水处理设备等。

本文将以其中的给水管道和排水管道为例，分别介绍计价方法。

3. 给水管道的工程量清单计价3.1 管道工程量清单给水管道的工程量清单主要包括以下内容：•供水管道的长度•不同直径的管道数量及长度•弯头、三通等附件的数量•管道支架的数量•管道的埋深及回填材料的用量通过实地勘察和测量，可以得到上述内容的具体数据。

根据工程量清单中的数据，可以按照单位工程量进行计价，例如计算出每米管道的造价，然后乘以总长度得到总的造价金额。

3.2 水泵和水箱的工程量清单计价水泵和水箱是给水管道系统中的关键设备，其工程量清单计价较为复杂。

主要包括以下内容：•水泵的数量和功率•水泵房及其设备的面积和体积•水箱的数量、容积以及支架工程量•控制仪表和阀门的数量根据给水管道系统设计图纸和设备规格，可以计算出上述内容的具体数值。

根据计算的数据，可以按照单位设备的造价进行计价，并乘以设备的数量得到总的造价金额。

4. 排水管道的工程量清单计价4.1 管道工程量清单排水管道的工程量清单与给水管道的类似，主要包括以下内容：•排水管道的长度•不同直径的管道数量及长度•弯头、三通等附件的数量•管道支架的数量•管道的埋深及回填材料的用量通过实地勘察和测量，可以得到上述内容的具体数据。

根据工程量清单中的数据，可以按照单位工程量进行计价，例如计算出每米管道的造价，然后乘以总长度得到总的造价金额。

4.2 污水处理设备的工程量清单计价污水处理设备是排水系统中的核心设备，其工程量清单计价较为复杂。

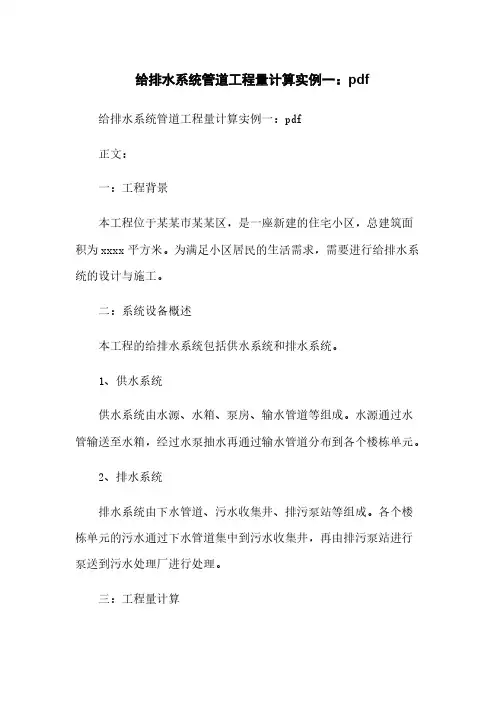

给排水系统管道工程量计算实例一：pdf 给排水系统管道工程量计算实例一：pdf正文：一：工程背景本工程位于某某市某某区，是一座新建的住宅小区，总建筑面积为xxxx平方米。

为满足小区居民的生活需求，需要进行给排水系统的设计与施工。

二：系统设备概述本工程的给排水系统包括供水系统和排水系统。

1、供水系统供水系统由水源、水箱、泵房、输水管道等组成。

水源通过水管输送至水箱，经过水泵抽水再通过输水管道分布到各个楼栋单元。

2、排水系统排水系统由下水管道、污水收集井、排污泵站等组成。

各个楼栋单元的污水通过下水管道集中到污水收集井，再由排污泵站进行泵送到污水处理厂进行处理。

三：工程量计算1、供水系统工程量计算（1）供水管道长度计算：根据设计要求，每栋楼的供水管道长度为xx米，小区共有xx 栋楼。

则供水管道总长度为xx米。

（2）水箱容积计算：根据设计要求，小区所需水箱的容积为xx立方米。

（3）泵房面积计算：根据设计要求，泵房的面积为xx平方米。

（4）其他设备数量计算：根据设计要求，计算泵房内所需的水泵数量、阀门数量等。

2、排水系统工程量计算（1）下水管道长度计算：根据设计要求，每栋楼的下水管道长度为xx米，小区共有xx 栋楼。

则下水管道总长度为xx米。

（2）污水收集井数量计算：根据设计要求，每栋楼的污水收集井数量为xx个，小区共有xx栋楼。

则污水收集井总数量为xx个。

（3）排污泵站数量计算：根据设计要求，小区所需排污泵站的数量为xx个。

四：附件本文档涉及附件如下：1、供水系统设计图纸2、排水系统设计图纸五：法律名词及注释1、供水系统：指将水源输送到用水点的系统。

2、排水系统：指将污水从用水点输送到污水处理厂的系统。

给排水系统管道工程施工手册.pdf正文：一：工程背景本工程是某某市某某区某某小区的给排水系统管道工程施工手册，目的是为了指导施工人员在工程施工过程中高效、准确地进行管道的安装与施工。

二：工程概述本工程的给排水系统管道工程包括供水管道和排水管道两部分。

给排水工程量计算经典实例导言：给排水工程是指在建筑、市政工程中，为了供水、排水及保护环境而进行的工程建设。

工程量计算是给排水工程施工的重要环节，准确的工程量计算对于工程的顺利实施具有重要意义。

本文将通过一个经典的实例，介绍给排水工程量计算的方法和步骤。

一、工程概况某小区的给排水工程包括供水、排水管道的铺设和设备安装以及雨水收集系统等方面。

二、供水工程量计算1. 室内给水管道工程量计算a. 确定管材和规格：根据设计要求和现场实际情况，确定所需的管材和规格，如PVC管、PE管等。

b. 计算管道长度：根据建筑设计图纸，测量各个房间、走廊以及公共设施等的总面积，通过设计规范计算所需管道的总长度。

c. 计算管道附件数量：根据设计规范和实际需求，计算所需的管道附件数量，如弯头、三通、接头等。

所需的管道支架数量，确保管道的稳定和安全。

e. 计算管道保温材料数量：根据设计规范和现场实际情况，计算所需的管道保温材料数量，以确保供水管道的正常使用。

2. 排水工程量计算a. 确定排水管材和规格：根据设计要求和现场实际情况，确定所需的排水管材和规格，如PVC管、铸铁管等。

b. 计算管道长度：根据建筑设计图纸，测量各个排水设备、管道和排水口等的位置和总长度，通过设计规范计算所需管道的总长度。

c. 计算排水设备数量：根据设计规范和实际需求，计算所需的排水设备数量，如马桶、洗手池等。

d. 计算管道附件数量：根据设计规范和实际需求，计算所需的管道附件数量，如弯头、三通、接头等。

e. 计算排水管道支架数量：根据设计规范和现场实际情况，计算所需的排水管道支架数量，保证排水管道的稳定和安全。

的排水井数量，以便排水管道的连接和维护。

三、雨水收集系统工程量计算1. 计算雨水收集面积：根据小区建筑面积以及雨水流量计算的要求，确定雨水收集面积。

2. 计算雨水收集装置数量：根据设计规范和实际需求，计算所需的雨水收集装置数量，如雨水桶、雨水槽等。

工程量讲计算---给排水工程（1）给排水设备A．计算规则：1）生活水箱供应安装，根据项目特征（材质；类型；型号；规格），以“套”为计量单位，按设计图示数量计算。

2）各种泵供应安装，根据项目特征（名称；型号；质量；输送介质；压力；材质），以“台”为计量单位，按设计图示数量计算。

3）热水器供应安装，根据项目特征（电能源；太阳能源；燃气），以“台”为计量单位，按设计图示数量计算。

4）开水炉供应安装，根据项目特征（类型；型号；规格；安装方式），以“台”为计量单位，按设计图示数量计算。

5）容积式热交换器供应安装，根据项目特征（类型；型号；规格；安装方式），以“台”为计量单位，按设计图示数量计算。

6）蒸汽-水加热器、冷热水混合器、电消毒器、饮水器供应安装，根据项目特征（类型；型号；规格），以“套”为计量单位，按设计图示数量计算。

7）污水处理设备供应安装，根据项目特征（名称；规格），以“台”为计量单位，按设计图示数量计算。

8）潜水泵、污水泵按图示规格以“台”计量。

B. 单价说明1）生活水箱供应安装，包括：水箱、附件、辅料供应安装；支架供应、安装及除锈、刷油等；浮球阀、水位报警器水位开关等供应安装。

2）生活水泵供应安装，包括：泵和电机、钢基座、基础钢结构、减震部件、取水管道及各类阀、出口管道及各类阀、支架、油漆、保温、运行试验、压力表及管等所有供应安装工作；泵拆装检查；二次灌装等。

3）热水器供应安装，包括：热水器供应安装；管道、管件、辅料供应安装；保温等。

4）开水炉供应安装，包括：开水炉、附件及辅料供应安装。

5）容积式热交换器供应安装，包括：本体、附件及辅料供应安装；保温；基础砌筑等。

6）蒸汽-水加热器、冷热水混合器、电消毒器、饮水器供应安装，包括：本体、附件、辅料供应安装；支架供应、安装；支架除锈、刷油等。

7）污水处理设备供应安装，包括设备本体、附件及辅料供应安装。

8）潜水泵、污水泵供应安装包括泵本体、基座、电机、水位报警设备、浮球阀及支架、油漆、连接管件、各类阀门、运行试验等所有供应安装工作；泵拆装检查；二次灌装等等。
