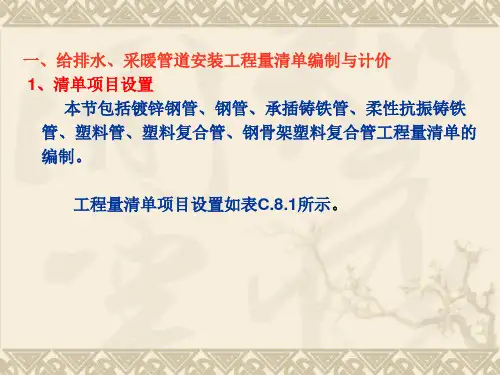

给排水清单项目ppt课件

给排水清单项目ppt课件
工程量清单项目设置如表C.8.4所示。
表 C.8.4 卫生器具制作安装（编码：030804）
项目 编码
项目 名称
项目特征 描述
计量 单位
工程量计算规则
工程内容
030804001
浴盆
030804002 030804003 030804004 030804005 030804006
净身盆
洗脸盆 洗手盆
柔性防水套管。
6、施工完毕，给水系统进行净水压力试验；排水系统安装完 毕进行灌水试验，施工完毕再进行通水、通球试验。
6、接口材料：指承插铸铁管道的接口材料，如石棉水泥、膨 胀水泥、青铅、胶圈接口等。
7、套管：指铁皮套管、一般钢套管、防水套管等。 8、除锈：指明是轻锈、中锈、重锈。 9、刷油、防腐、绝热及保护层要求：指管道刷油种类及遍数、
绝热材料及厚度、保护层材料等。
表 C.8.2 管道支架制作安装（编码：030802）
桑拿浴房 按摩浴缸 烘手机
1.材质 2.组装方式 3.型号、规格
按设计
器具、附件
套 图示数量计算
安装
0308040 12 大便器
030804013
小便器
表 C.8.4 卫生器具制作安装（编码：030804）
项目 编码
项目 名称
项目特征 描述
计量 工程量计 单位 算规则
工程内容
1.材质
030804 014
工程内容
030804016
水龙头
030804017 030804018
地漏 地面扫除口
1.材质 2.型号、规格
个
按设计 图示数量
计算
安装
030804019 小便槽冲洗管制

给排水工程计量与计价15页PPT

给排水工程计量与计价15页PPT

学习要点
对工程量的理解：工程量的表达；工程量 与主材用量的关系
读懂施工图 依据规范中给出的项目，逐一计算 准确计算个项目的数量
定额计价应用
案例1：广州某住宅室内焊接钢管（螺纹连接） DN20的工程量为112.89m，计算完成其安装所需 的人工费，材料费，机械费及管理费。
案例2：珠海市某酒店安装冷热水洗脸盆（钢管组 成）共98组，问完成其安装所需的人工费，材料 费，机械费及管理费。
案例3：某活动中心消火栓工程中镀锌钢管 DN100的工程量为69.8m，DN100以内管件16个， 问镀锌钢管DN100及DN100以内镀锌钢管管件的 消耗量
关键知识
综合定额 消耗量 材料费 未计价材料 参读：广东省安装工程综合定额（2019）第7，
8册 中总说明及册说明
安装工程施工图预算书
册）
单元一：安装工程清单计价的费用项目构 成和计算程序
案例 某住宅消火栓工程分部分项工程费为164740.69元； 安全文明施工费为直接费的3.06%，夜间施工费 为直接费的0.15%，雨季施工为直接费的0.8%， 场地清理为直接费的0.12%，生产工具使用费为 直接费的0.3%；其他措施费为6012.35元；其他 项目费为10000元；规费为13919.63元；税金按 3.41%计算。 列表计算该工程费用。
工程造价：---------------------
经济指标：-------------------------
编制人：---------------------
上岗证号：-------------------------
审核人： -------------------------
注册师证编号：------------------------

最全给排水工程工程量计算及实例清单PPT课件

最全给排水工程工程量计算及实例清单PPT课件

2、浴盆安装估计表内不包括支座和四周侧面的砌砖及粘贴 瓷砖。
3、蹲式大便器安装，已包括了固定大便器的垫砖，但不包 括大便器的蹲台砌筑。
4、大便槽、小便槽自动冲洗水箱安装以“套”为计量单位， 已包括了水箱托架的制作安装，不得另计计算。
5、小便槽冲洗管制作与安装以“m”为计量单位，不包括阀 门安装，可另计。
2、减压器安装按高压侧的直径计算。
3、水表安装，以“组”为计量单位。计价 表中的旁通管及止回阀如与设计规定的安装 形式不同时，阀门及止回阀数量可按设计规 定调整，其余不变。（8-367）
2021
7
工程量计算规则
四、卫生器具制作安装(清单计价P106～108）
1、卫生器具组成安装以“组”为计量单位，计价表内已按 标准图综合了卫生器具与给水管、排水管连接的人工与材料 用量，不得另行计算。
2021
5
工程量计算规则
二、阀门、水位标尺安装
1、各种阀门安装，均以“个”为计量单位。法兰阀门安装， 如仅为一侧法兰连接时，计价表所列法兰、带帽螺栓及垫 圈数量减半，其余不变。
2、各种法兰连接用垫片，均按石棉橡胶板考虑，如用其他 材料，不得调整。
3、法兰阀（带短管甲乙）安装，均以“套”为计量单位， 如接口材料不同时，可作调整。
2021
11
实例工程量清单编制
清单书P87
2021
12
定额套用时应注意的问题
2021
13
定额套用时应注意的问题
2021
14
定额套用时应注意的问题
2021
15
定额套用时应注意的问题
2021
16
定额套用时应注意的问题
2021
17
定额套用时应注意的问题

室内给排水管道工程量计算PPT课件

室内给排水管道工程量计算PPT课件
❖ 1)减压器、疏水器安装以“组”计算 ❖ 2)减压器安装按高压侧的直径计算
例题
❖ 某室内安装（沿墙明装）D89*4，管道连接 方式为焊接，阀门为焊接法兰闸阀Z41H-16C， 请按定额计价法计算相关项目的工程量。
答案
1，D89*4钢管焊接： 35+[5.2-（-0.8）]+0.55*2=
2，方形伸缩器制作安装： 3，支架制作安装：42.1/3.5*1.25= 4，法兰阀门安装DN80 5，管道防腐工程量：
定额1
.
定额2
.
消耗量
超高费
说明
❖ 钢管安装DN32及以下不计算支架（定额
包括），DN32以上计算支架的工程量， 以”kg”计 。 ❖ 管道安装包括接头零件、水压试验
支架
支架单重见p141 表4.2-10
套管
说明
❖ 消毒，冲洗：以直径大小分档，按长度“m” 计。
❖ 套管的制作以“个”计，铁皮套管、钢管套 管应用第八册定额。刚性套管、柔性套管的 制作安装按第六册《工业管道工程》相应子 目计算。管道安装定额中已包括了穿墙及过 楼板铁皮套管安装人工，但不包括铁皮套管 的制作。过楼板套管的制作安装，执行c.8.1.6 相应子目
❖
❖ 表面镀锌称为白铁管，表面不镀锌称为黑铁管；管 端带螺纹和不带螺纹两种，普厚管，加厚管，薄壁 管。
焊接钢管及其管件
❖ 适用场合：室内通常不使用薄壁管，而加厚管也较 少采用，使用最多的是普厚管。主要用于工作压力， 工作温度较低，管径不大（公称直径150mm以内） 和要求不高的管道系统中。如：室内给水（除高层 建筑给水）、热水定额的使用，按管道材质，接口 方式分类，以管径大小规格分档 次使用定额。
❖ 管材：镀锌钢管 焊接钢管 铜管 复合管：铝塑管，钢塑管 塑 料 管 ： UPVC （ 硬 聚 氯 乙 烯 ） 、 PE

给排水工程清单计价培训课程PPT(共 98张)

给排水工程清单计价培训课程PPT(共 98张)

(3) 室内排水管道常用管材：
UPVC排水管、芯层发泡UPVC排水管、 PE管
(4)安装程序： 室内排水管道的安装应按下面程序进行：底层埋地
排水横管 → 底层器具排水支管 → 隐蔽排水管灌水试验 及验收 → 排水立管 → 各楼层排水横管 → 器具排水支 管。
Pvc排水管
第二讲 给排水工程清单工程量计算规则应用
从作用和密封方法上区分：两者主要是使用的地方不一样，柔性防水套管一般 适用于管道穿过墙壁之处有振动或有严密防水要求的构筑物，比如和水泵相连的 管道穿墙就需要使用柔性套管；刚性防水套管一般适用于管道穿过墙壁之处要求 一般防水的构筑物，适用最多的就是水池壁。如此区分主要是因为二者的密封方 法不同。柔性防水套管采用橡胶密封圈密封，因此可以承受一定的震动和变形， 柔性套管内径比穿管外径稍大，管子穿进去之后和套管之间只有2-5mm的缝隙， 只要把法兰压盖上面的螺栓压紧，橡胶密封圈受挤压变形填满这个缝隙就可以防 水了。而刚性套管内径比管子要大40mm左右，管子穿进去之后需要填充油麻、 石棉水泥、发泡聚乙烯或聚氨酯等材料来密封才能防水。
2、室内排水系统
为把建筑物内的卫生器具或排水设备所排出的污（废）水 排到室外而建造的一整套设施，称为室内排水系统。
（1）室内排水系统的分类：室内排水系统按排出污水的性 质不同也可分为三类： 第一类：生活污水系统，主要排除生活污水及粪便污水。 第二类：工业废水系统，主要排除生产污水和生产废水。 第三类：雨水排除系统。
钢管 焊接钢管 可用螺纹、法兰、焊接
给 金属管材
无缝钢管 常用于高层建筑给水系统，用 外径×壁厚 例如：D159 ×8
排 水
有色金属管
铸铁管 铝管
常
铜管
用

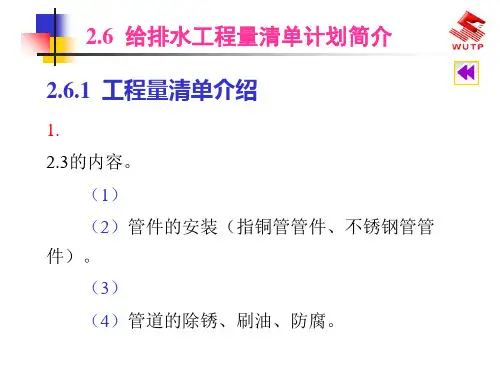

给排水工程量清单计划简介PPT课件

给排水工程量清单计划简介PPT课件
50 ） 及 图 例
∶
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
13
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日
3.消防工程设计要求 （1）室内消防栓安装高度为栓口中心距楼（地）
面1.20m，出水方向与设置消防栓的墙面成90° （2）本设计中消防栓选用SGY24型成套产品，
室内消防栓采用SN65型（C19水枪，水龙带L＝ 25m
（3）室内消防水管采用镀锌钢管，丝扣连接，
（4）室外消防水泵接合器安装详见GB86S64— 7—2
2.排水工程设计要求 （1）管材及连接
①室内及底层埋地排水管采用白色UPVC排水管，
②室外排水管DN≥200mm时采用混凝土承插，水 泥接口。安装详见GB95S222—8
（2）排水检查口安装高度距离所在楼(地)面高 度为1m。室内排水橫管与橫管、橫管与立管连接应 采用45°三通，排水立管与排出管连接应采用两个 45°弯头。
（3）排水管无注明者，采用以下标准坡度施工： DN50，i=0.035；DN75，i＝0.025；DN100，i=0.02； DN100~200，i＝0.01；DN300，i＝0.008。
（4）排水管安装完毕后需做灌水试验，检查无
（5）室内排水立管每层应设置一个伸缩节。 （6）化粪池安装详见GB92S213（一）—5（1— 2A00

安装工程计量与计价(给排水部分)ppt课件

安装工程计量与计价(给排水部分)ppt课件

50以下 200 ×200
50~100 300 ×300
125~150 400 ×400
给水引入管跟其他管道应保持一定距离，它与污水排出管的平 行间距应大于1.0米，与电线管的平行间距应大于0.75米。
整理版课件
15
引入管进建筑物做法
整理版课件
16
（2）室内给水管道的布置
室内给水管道的布置与建筑物性质，建筑物外形、 结构状况，卫生用具和生产设备布置情况以及所 采用的给水方式等有关，并应充分利用室外给水 管网的压力。
通气管：供生活饮用的水箱，当贮水量较大时， 宜在箱盖上设通气管，使箱内空气流通，管口 应朝下并设网罩。
人孔：为便于清洗、检修，箱盖上应设人孔。
整理版课件
24
组合式不锈钢水箱
整理版课件
25
2、水泵
工作原理：利用叶轮高速旋转而使水产生的离心力 来工作。由泵壳、叶轮、吸水管及压水管组成。
离心式水泵的性能参数： 流量——在单位时间内通过水泵的水的体积， 单位L/S或m3/h。 扬程——单位重量水通过水泵后的能量增量。 单位为mH2O 轴功率——电动机传递给水泵的功率，单位KW。 效率——水泵的有效功率与轴功率的比值。 转速——泵轴每分钟旋转的次数，单位r/min。
整理版课件
47
（2）排水立管的布置与敷设
①立管应靠近排水量大，水中杂质多，最脏的排水点处。 ②立管不得穿过卧室、病房，也不宜靠近与卧室相邻的
内墙。 ③立管宜靠近外墙，以减少埋地管长度，便于清通和维
修。 ④立管应设检查口，其间距不大于10m，但底层和最高
层必须设。 ⑤排水立管穿越现浇楼板时应预留孔洞，立管中心与墙
整理版课件
26
整理版课件

5.30.115给排水工程实例给水管道工程量计算

5.30.115给排水工程实例给水管道工程量计算
图1 给排水平面图
◆DN20=（0.5+0.7）（支水平）×6=7.2m
二、给水管道工程量计算 4.镀锌钢管DN15
洗脸盆是下配 水方式，阀门 标高为0.45m
图1 给排水平面图
◆DN15={0.9(支水平)+[(0.5-0.25)+(0.45-0.25)×2](支垂直)+(0.9+
0.7+0.5)(支水平)+[(0.5-0.35)+(0.45-0.35)](支垂直)}×6=23.4m
THANKS
给排水工程实例给水管道工程量计算目 录Βιβλιοθήκη PART 01工程概况
PART 02
给水管道工程量计算
一、工程概况
本工程是某职工住宅楼，为砖混结构，共6层，层高3m。给水管 道为镀锌钢管，埋地部分刷沥青漆两遍，其余刷银粉漆两遍，入户穿 外墙处采用刚性防水套管，穿内墙和楼板处采用钢套管。排水管用 UPVC管，采用承插粘接，除坐便器外与器具连接的排水立支管均为 De50。预留与热水器（用户自备）连接的管至标高为0.5m处。洗脸 盆配备冷热混合龙头，大便器采用坐便，采用旋翼式螺纹水表，阀门 为截止阀。给排水平面图如图1所示，系统图如图2、图3所示。
图1 给排水平面图
◆DN40=7-4=3m ◆DN32=13-7=6m
图2 给水系统图
二、给水管道工程量计算 3.镀锌钢管DN25
图1 给排水平面图
◆DN25=(16-13)(垂直)+[(0.35+0.5)
(支水平)+(1-0.25)(支垂直)]×6=12.6m
图2 给水系统图
二、给水工程实例识图 4.镀锌钢管DN20
一、工程概况
图1 给排水平面图

给排水工程施工图的工程量计算详解35页PPT

给排水工程施工图的工程量计算详解35页PPT
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利
给排水工程施工图的工程量计算详解
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 6

第六章-给排水工程计量和计价ppt课件

第六章-给排水工程计量和计价ppt课件
室外小区给排水工程，根据工程内容 还应包括管道断面图、给排水节点图等。
室内给排水工程图的特点
• 管道首尾相连，来龙去脉清楚，从给水引 入管到各用水点，从污水收集器到污水排 出管。
4.建筑给排水施工图的主要内容
平面布置图
给水、排水平面图主要表达给水、排水 管线和设备的平面布置情况。
根据建筑规划，在设计图纸中，用水设 备的种类、数量、位置，均要作出给水和 排水平面布置；各种功能管道、管道附件、 卫生器具、用水设备，如消火栓箱、喷头 等，均应用各种图例表示；各种横干管、 立管、支管的管径、坡度等，均应标出。 平面图上管道都用单线绘出，沿墙敷设时
须画出水龙头、淋浴器莲蓬头、冲洗水箱等 符号；用水设备如锅炉、热交换器、水箱等 则画出示意性的立体图，并在旁边注以文字 说明。
在排水系统图上也只画出相应的卫生器具 的存水弯或器具排水管。
5.建筑给排水施工图的识读
(1) 查明给水管道系统的具体走向，干管的布 置方式，管径尺寸及其变化情况，阀门的设置， 引入管、干管及各支管的标高。
适用场所：外网水
压不能满足所需水 压，用水不均匀， 且不宜设水箱时采 用。
5、分区给水方式
特点：可以充分
水 箱
利用外网压力，
供水安全，但投
资较大，维护复
杂。
室外给水管网水压线
适用场所：供水
压力只能满足建
水池
筑下层供水要求
时采用
水表
泄水管
3.管道敷设方式
1、给水管道有两种敷设方式：明 装和暗装；
2、室内排水管道一般为明装，美观要 求较高的场所可暗装。

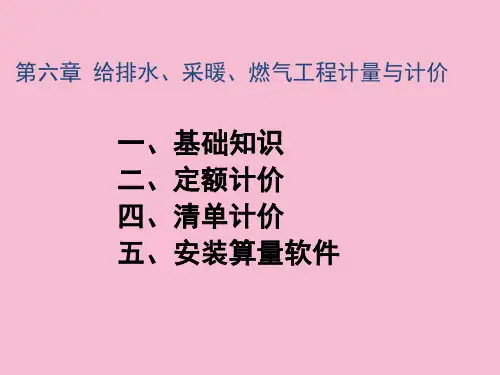

第六章 给排水、采暖、燃气工程计量与计价
一、基础知识 二、定额计价 四、清单计价 五、安装算量软件
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、自动排气阀安装以“个”为计量单位，计价表已包括了 支架制作安装，不得另行计算。
5、浮球阀安装均以“个”为计量单位。已包括了联杆及浮 球的安装，不得另行计算。
6、浮标液面计、水位标尺是按国标编制的，如设计与国标 不符时，可作调整。
2021
6
工程量计算规则
三、低压器具水表组成与安装
1、减压器、疏水器组成安装，以“组”为 计量单位，如设计组成与计价表不同时，阀 门和压力表数量可按设计用量进行调整，其 余不变。
2021
3
工程量计算规则
一、管道安装 2、镀锌铁皮套管制作，以“个”为计量单位，其
安装已包括在管道安装项目内，不得另行计算。 如是钢制套管，其制作安装费用按“室外钢管
（焊接）”相应的规格项目套定额。 如是防水套管，其制作安装费用按第六册“工业
管道”套管制作安装的相应规格项目套定额。 3、管道支架制作安装，室内管道公称直径DN32以
2021
5
工程量计算规则
二、阀门、水位标尺安装
1、各种阀门安装，均以“个”为计量单位。法兰阀门安装， 如仅为一侧法兰连接时，计价表所列法兰、带帽螺栓及垫 圈数量减半，其余不变。
2、各种法兰连接用垫片，均按石棉橡胶板考虑，如用其他 材料，不得调整。
3、法兰阀（带短管甲乙）安装，均以“套”为计量单位， 如接口材料不同时，可作调整。
1、钢板水箱制作，按施工图所示尺寸，不 扣除人孔、手孔重量以“kg”为计量单位， 法兰和短管水位计可按相应项目另计。
2、钢板水箱安装，按国家标准图集水箱容 量“m3 ”，执行相应项目。各种水箱安装， 均以“个”为计量单位。
3、水箱连接管和水箱支架制作安装，可按 相应项目另计。
2021
10
实例工程量统计
ห้องสมุดไป่ตู้2021
11
实例工程量清单编制
清单书P87
2021
12
定额套用时应注意的问题
2021
13
定额套用时应注意的问题
2021
14
定额套用时应注意的问题
2021
15
定额套用时应注意的问题
2021
16
定额套用时应注意的问题
2021
17
定额套用时应注意的问题
2021
18
定额套用时应注意的问题
2021
2、浴盆安装估计表内不包括支座和四周侧面的砌砖及粘贴 瓷砖。
3、蹲式大便器安装，已包括了固定大便器的垫砖，但不包 括大便器的蹲台砌筑。
4、大便槽、小便槽自动冲洗水箱安装以“套”为计量单位， 已包括了水箱托架的制作安装，不得另计计算。
5、小便槽冲洗管制作与安装以“m”为计量单位，不包括阀 门安装，可另计。
給排水工程工程量计算 及实例清单编制
2021
1
内容
一、工程量计算规则 二、实例工程量统计 三、实例工程量清单编制 四、定额套用时应注意的问题 五、实例套定额组价
2021
2
工程量计算规则
一、管道安装 1、各种管道，均以施工图所示管道中心线长度以
“m”为计量单位，不扣除阀门、管件（包括减压 器、疏水器、水表、伸缩器等成组安装）所占的 长度。 定额工作内容包括：管道安装、管件连接、水压 试验或灌水试验、气压试验； 管件安装费（不锈钢管、铜管除外）已包括在管 道安装定额基价中，但部分管材的管件是未计价 材料，需另计主材费。钢管（焊接，DN65以上）、 承插铸铁给水管、给水塑料管、给水塑料复合管、 燃气铸铁管、塑料排水管、承插铸铁雨水管的管 件以及雨水斗均需另计主材费。
下的安装工程均已包括在内，不得另行计算。DN3 2以上的可另行计算。 室内铸铁排水管、铸铁雨水管、承插塑料排水管、 螺纹连接的燃气管定额中均已包括管道支架的制 作安装。
2021
4
工程量计算规则
一、管道安装 4、各种伸缩器制作安装，均以“个”为计
量单位。方形伸缩器的两臂，按臂长的两倍 合并在管道长度内计算。 5、管道消毒、冲洗、压力试验，均按管道 长度以“m”为计量单位，不扣除阀门、管 件所占的长度。 管道消毒、冲洗仅适用于设计和施工验收规 范中有要求的管道工程。 非施工方原因可套用管道压力试验定额。
9、容积式水加热器安装以“台”为计量单位，不包括安全 阀安装、保温与基础砌筑，可另计。
10、电热水器、电开水炉安装以“台”为计量单位，计价 表只考虑本体安装，连接管、连接件等可按相应项目另计。
11、饮水器安装以“台”为计量单位，阀门和脚踏开关安 装可按相应项目另计。
2021
9
工程量计算规则
五、小型容器制作安装
2、减压器安装按高压侧的直径计算。
3、水表安装，以“组”为计量单位。计价 表中的旁通管及止回阀如与设计规定的安装 形式不同时，阀门及止回阀数量可按设计规 定调整，其余不变。（8-367）
2021
7
工程量计算规则
四、卫生器具制作安装(清单计价P106～108）
1、卫生器具组成安装以“组”为计量单位，计价表内已按 标准图综合了卫生器具与给水管、排水管连接的人工与材料 用量，不得另行计算。
6、脚踏开关安装已包括了弯管与喷头的安装，不得另行计 算。
2021
8
工程量计算规则
四、卫生器具制作安装
7、冷热水混合器安装以“套”为计量单位，不包括支架制 作安装及阀门安装，可另计。
8、蒸汽─水加热器安装 以“台”为计量单位，包括莲蓬 头安装，不包括支架制作安装及阀门、疏水器安装，可另 计。
19
定额套用时应注意的问题
2021
20
定额套用时应注意的问题
2021
21
定额套用时应注意的问题
2021
22
