给排水工程量计算.

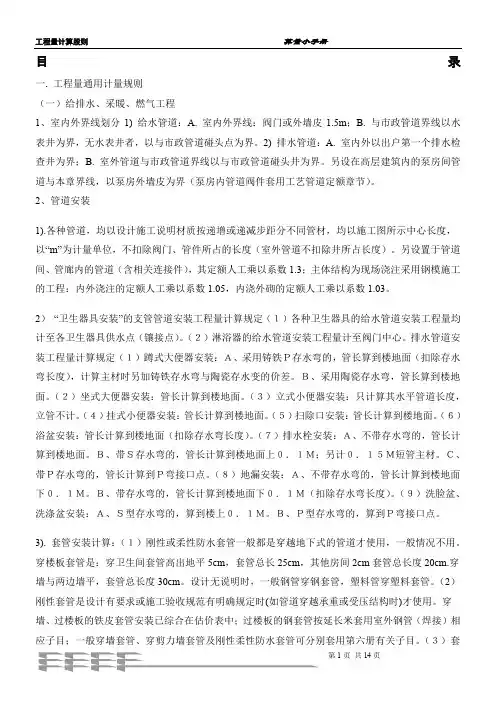

目录一. 工程量通用计量规则（一）给排水、采暖、燃气工程1、室内外界线划分1) 给水管道：A. 室内外界线：阀门或外墙皮1.5m；B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

2) 排水管道：A. 室内外以出户第一个排水检查井为界；B. 室外管道与市政管道界线以与市政管道碰头井为界。

另设在高层建筑内的泵房间管道与本章界线，以泵房外墙皮为界（泵房内管道阀件套用工艺管道定额章节）。

2、管道安装1).各种管道，均以设计施工说明材质按递增或递减步距分不同管材，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件所占的长度（室外管道不扣除井所占长度）。

另设置于管道间、管廊内的管道（含相关连接件），其定额人工乘以系数1.3；主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数1.05，内浇外砌的定额人工乘以系数1.03。

2）“卫生器具安装”的支管管道安装工程量计算规定（１）各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）。

（２）淋浴器的给水管道安装工程量计至阀门中心。

排水管道安装工程量计算规定（１）蹲式大便器安装：Ａ、采用铸铁Ｐ存水弯的，管长算到楼地面（扣除存水弯长度），计算主材时另加铸铁存水弯与陶瓷存水变的价差。

Ｂ、采用陶瓷存水弯，管长算到楼地面。

（２）坐式大便器安装：管长计算到楼地面。

（３）立式小便器安装：只计算其水平管道长度，立管不计。

（４）挂式小便器安装：管长计算到楼地面。

（５）扫除口安装：管长计算到楼地面。

（６）浴盆安装：管长计算到楼地面（扣除存水弯长度）。

（７）排水栓安装：Ａ、不带存水弯的，管长计算到楼地面。

Ｂ、带Ｓ存水弯的，管长计算到楼地面上０．１Ｍ；另计０．１５Ｍ短管主材。

Ｃ、带Ｐ存水弯的，管长计算到Ｐ弯接口点。

（８）地漏安装：Ａ、不带存水弯的，管长计算到楼地面下０．１Ｍ。

Ｂ、带存水弯的，管长计算到楼地面下０．１Ｍ（扣除存水弯长度）。

给排水工程算量给排水工程算量是进行给排水系统工程设计、施工和监测的重要环节。

它直接关系到管道系统的设计、安装及运行效果，因此必须加以重视。

本文将详细介绍给排水工程算量的基本方法和步骤，并结合实际工程案例进行分析，以帮助读者更好地理解和掌握给排水工程算量的技术和应用。

关键词：给排水工程、算量、设计、施工、监测一、给排水工程算量的基本方法和步骤给排水工程算量主要涉及管道系统的设计、水力计算和相关设备数量的统计。

具体步骤如下：1、根据工程要求和实际条件，确定管道系统的总体布局和设计参数，如管径、水压、流量等。

2、根据设计参数，进行水力计算，确定管道系统的阻力损失和流量分配。

3、根据水力计算结果，进行管道系统的详细设计，包括管道的布置、连接方式、支架设置等。

4、统计管道系统所需的各种设备数量，如水泵、阀门、管件等。

5、根据设备数量和设计参数，进行给排水工程的工程量计算，得出具体的工程量清单。

二、给排水工程算量的实际应用以某住宅小区的给水系统工程为例，介绍给排水工程算量的实际应用。

该工程采用分区供水，分为低区和高区两个供水区域。

低区为1-6层，高区为7-18层。

设计流量为Q=300立方米/小时，H=50米。

1、根据设计参数，确定管道系统的布局和水泵的位置。

低区采用垂直供水，高区采用加压供水。

水泵设在地下室，通过管道将水输送到各楼层。

2、根据设计参数进行水力计算，确定管道系统的阻力损失和流量分配。

考虑到管道系统的复杂性和实际情况，采用计算机辅助设计软件进行水力计算。

3、根据水力计算结果，进行管道系统的详细设计。

低区采用DN200-DN80的管道，高区采用DN150-DN40的管道。

管道采用丝扣连接，支架采用型钢支架。

4、统计管道系统所需的各种设备数量。

水泵选用卧式离心泵，型号为XBD-50-160，数量为2台（一用一备）。

阀门选用截止阀，型号为J41W-16，数量为2个。

管件选用镀锌钢管，数量根据实际需要计算。

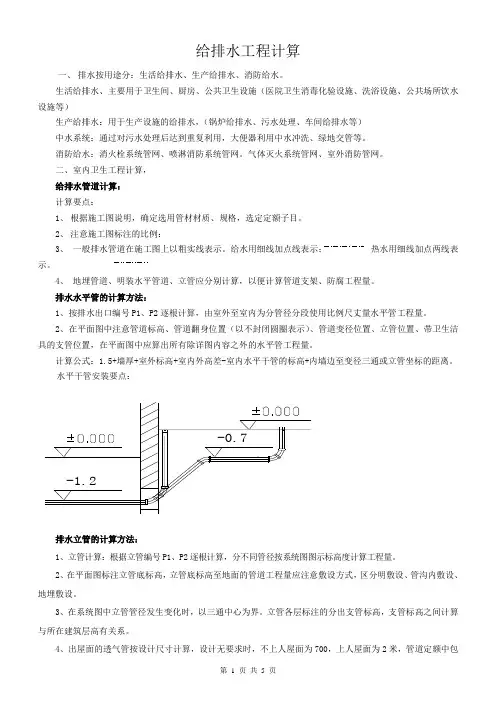

给排水工程计算一、排水按用途分：生活给排水、生产给排水、消防给水。

生活给排水、主要用于卫生间、厨房、公共卫生设施（医院卫生消毒化验设施、洗浴设施、公共场所饮水设施等）生产给排水：用于生产设施的给排水，（锅炉给排水、污水处理、车间给排水等）中水系统：通过对污水处理后达到重复利用，大便器利用中水冲洗、绿地交管等。

消防给水：消火栓系统管网、喷淋消防系统管网。

气体灭火系统管网、室外消防管网。

二、室内卫生工程计算，给排水管道计算：计算要点：1、根据施工图说明，确定选用管材材质、规格，选定定额子目。

2、注意施工图标注的比例：3、一般排水管道在施工图上以粗实线表示。

给水用细线加点线表示；热水用细线加点两线表示。

4、地埋管道、明装水平管道、立管应分别计算，以便计算管道支架、防腐工程量。

排水水平管的计算方法：1、按排水出口编号P1、P2逐根计算，由室外至室内为分管径分段使用比例尺丈量水平管工程量。

2、在平面图中注意管道标高、管道翻身位置（以不封闭圆圈表示）、管道变径位置、立管位置、带卫生洁2、在平面图标注立管底标高，立管底标高至地面的管道工程量应注意敷设方式，区分明敷设、管沟内敷设、地埋敷设。

3、在系统图中立管管径发生变化时，以三通中心为界。

立管各层标注的分出支管标高，支管标高之间计算与所在建筑层高有关系。

4、出屋面的透气管按设计尺寸计算，设计无要求时，不上人屋面为700，上人屋面为2米，管道定额中包括屋面透气帽。

5、水平管与卫生洁具连接得短立管从横管中心算至上一层地面，短立管的长度与立管甩的三通口标高有关，必须按设计标高或按施工图籍做法排定三通口标高、管道支管甩口计算公式应为，如（PVC-U）支管甩口距板下距离的计算公式80+L*0.025+D：支管三通中心距分支口的距离。

6、在地面上由立管接至卫生器具的短管，从立管中心算至卫生器具中心，如家具盆的排水。

7、如立管设有辅助透气管（H型管），PVC-U塑料管设置辅助透气管时每三层一组；高层建筑立管使用柔性排水铸铁管时按设计设置辅助透气管。

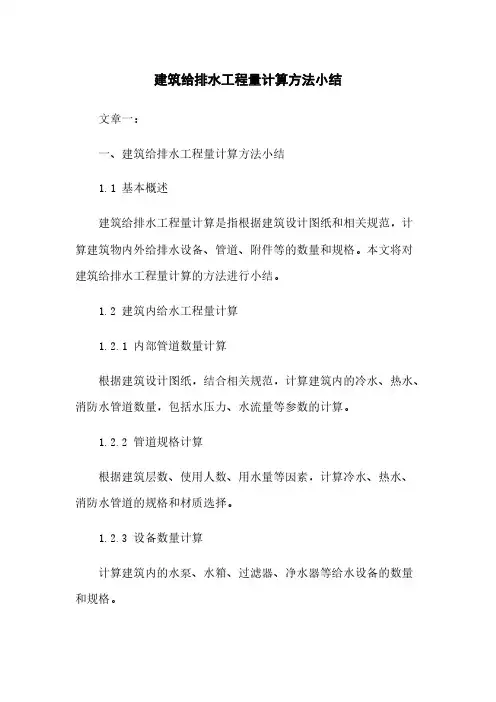

建筑给排水工程量计算方法小结文章一：一、建筑给排水工程量计算方法小结1.1 基本概述建筑给排水工程量计算是指根据建筑设计图纸和相关规范，计算建筑物内外给排水设备、管道、附件等的数量和规格。

本文将对建筑给排水工程量计算的方法进行小结。

1.2 建筑内给水工程量计算1.2.1 内部管道数量计算根据建筑设计图纸，结合相关规范，计算建筑内的冷水、热水、消防水管道数量，包括水压力、水流量等参数的计算。

1.2.2 管道规格计算根据建筑层数、使用人数、用水量等因素，计算冷水、热水、消防水管道的规格和材质选择。

1.2.3 设备数量计算计算建筑内的水泵、水箱、过滤器、净水器等给水设备的数量和规格。

1.3 建筑内排水工程量计算1.3.1 内部下水管道数量计算根据建筑设计图纸，结合相关规范，计算建筑内的排水管道数量，包括污水、雨水管道的计算。

1.3.2 下水管道规格计算根据建筑层数、使用人数、排水流量等因素，计算下水管道的规格和材质选择。

1.3.3 排水设备数量计算计算建筑内的污水泵、隔油池、检查井等排水设备的数量和规格。

1.4 结语建筑给排水工程量计算涉及多个方面的知识和参数，准确计算是确保工程实施质量的重要步骤。

本文从内部给水工程量计算和内部排水工程量计算两个方面进行了细化和总结。

附件：建筑设计图纸、相关规范文件法律名词及注释：1. 建筑设计图纸：建筑工程设计方案所投影于平面纸面上的各种视、图、表的集合。

2. 相关规范文件：建筑行业相关的标准、规范、规程等文件。

文章二：一、建筑给排水工程量计算方法小结1.1 基本概述建筑给排水工程量计算是根据建筑设计图纸和相关规范的要求，计算建筑物内外给排水设备、管道、附件等的数量和规格。

本文将对建筑给排水工程量计算的方法进行小结。

1.2 建筑内给水工程量计算1.2.1 内部管道数量计算根据建筑设计图纸、相关规范要求和设计人员提供的参数，计算建筑内的冷水、热水、消防水管道的数量。

1.2.2 管道规格计算根据建筑的层数、使用人数、用水量等因素，计算冷水、热水、消防水管道的规格和材质选择。

给排水工程量计算规则标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]目录一. 工程量通用计量规则（一）给排水、采暖、燃气工程1、室内外界线划分1) 给水管道：A. 室内外界线：阀门或外墙皮；B. 与市政管道界线以水表井为界，无水表井者，以与市政管道碰头点为界。

2) 排水管道：A. 室内外以出户第一个排水检查井为界；B. 室外管道与市政管道界线以与市政管道碰头井为界。

另设在高层建筑内的泵房间管道与本章界线，以泵房外墙皮为界（泵房内管道阀件套用工艺管道定额章节）。

2、管道安装1).各种管道，均以设计施工说明材质按递增或递减步距分不同管材，均以施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件所占的长度（室外管道不扣除井所占长度）。

另设置于管道间、管廊内的管道（含相关连接件），其定额人工乘以系数；主体结构为现场浇注采用钢模施工的工程：内外浇注的定额人工乘以系数，内浇外砌的定额人工乘以系数。

2）“卫生器具安装”的支管管道安装工程量计算规定（１）各种卫生器具的给水管道安装工程量均计至各卫生器具供水点（镶接点）。

（２）淋浴器的给水管道安装工程量计至阀门中心。

排水管道安装工程量计算规定（１）蹲式大便器安装：Ａ、采用铸铁Ｐ存水弯的，管长算到楼地面（扣除存水弯长度），计算主材时另加铸铁存水弯与陶瓷存水变的价差。

Ｂ、采用陶瓷存水弯，管长算到楼地面。

（２）坐式大便器安装：管长计算到楼地面。

（３）立式小便器安装：只计算其水平管道长度，立管不计。

（４）挂式小便器安装：管长计算到楼地面。

（５）扫除口安装：管长计算到楼地面。

（６）浴盆安装：管长计算到楼地面（扣除存水弯长度）。

（７）排水栓安装：Ａ、不带存水弯的，管长计算到楼地面。

Ｂ、带Ｓ存水弯的，管长计算到楼地面上０．１Ｍ；另计０．１５Ｍ短管主材。

Ｃ、带Ｐ存水弯的，管长计算到Ｐ弯接口点。

（８）地漏安装：Ａ、不带存水弯的，管长计算到楼地面下０．１Ｍ。

给排水工程量计算方法一、主要分项工程内容1、给水工程1.1、室内给水管网；1.2、给水附件；1.2.1、控制附件1.2.2、配水附件1.3、支架，套管，法兰。

2、排水工程2.1、排水管网；2.2、清通设备（支管：地面扫除口，法兰端盖；干管：检查口；室外排水井。

）注：地面扫除口是未计价材料，需要单独列项。

2.3、土建类配件。

3、卫生设备4、零星类土建工程二、室内给水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（检查井、阀门井、水表井或外墙皮 1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心；3.3、以室内内墙皮为准。

4、注意：管道与设备的分界线，以标准图为准。

三、排水管网1、列项：区分室内外、管材、连接方法、规格计算2、分界线：室内外（排水检查井或外墙皮 1.5m 作为分界）3、计算规则：3.1、以标注为准；3.2、计算至卫生设备中心。

4、注意：管道与设备的分界线，以标准图为准。

注：如果卫生设备的水封（存水弯）在楼面以上，分界线以标注或楼面为准；如果卫生设备的水封（存水弯）在楼面以下，分界线以排水横管为准；四、计算1、管道水平长：根据平面图（标准、轴线、卫生设备位置推算）2、管道垂直长：系统图（用标高计算）3、给水附件：3.1、控制附件：阀门等3.2、配水附件：水龙头等。

4、套管：4.1、镀锌铁皮套管：定额已包含安装费，按被穿管径确定规格。

4.2、钢套管：A、执行室外焊接钢管定额，以延长米计算。

B、按被穿管径加 2 号确定规格。

C、厚度计算：穿墙套管以墙厚度确定；穿楼板以下面平，上面加20-30mm 确定长度。

4.3、防水套管：执行第六册定额。

5、法兰：以“副”为单位，规格以被穿管道直径确定；法兰阀门已包含了管道法兰；两个法兰附件相连时，使用单面法兰。

6、支架。

除锈刷漆另计7、水表：注意水表的组成（其中：螺纹水表包含了 1 个截止阀；法兰水表包含了3个截止阀，1 个止回阀）8、给水管网：清洗消毒排水管网：地面清扫口、地漏、排水栓记住9、其他：管道土方开挖；水磨石水池；管道支墩管道工程工程量的计算规则及内容一、管道工程各种管道，均以施工图所示管道中心线长度以“米”为计量单位，不扣除阀门及管件（包括减压阀、疏水器、水表、伸缩器等成组安装）所占长度。

给排水工程量计算方法大全1.地面排水工程量计算方法：地面排水主要包括雨水排水和生活污水排水，其工程量计算方法如下：-雨水排水：根据设计的雨水管道的长度和直径，计算雨水管道总长度，并根据设计的雨水口的数量和尺寸，计算雨水口总数。

-生活污水排水：根据设计的生活污水管道的长度和直径，计算生活污水管道总长度，并根据设计的检修井的数量和尺寸，计算检修井总数。

2.雨水收集利用工程量计算方法：雨水收集利用主要包括雨水收集系统和雨水利用系统，其工程量计算方法如下：-雨水收集系统：根据设计的雨水收集装置的数量和容积，计算雨水收集装置总容积，并根据设计的输水管道的长度和直径，计算输水管道总长度。

-雨水利用系统：根据设计的雨水利用装置的数量和容积，计算雨水利用装置总容积，并根据设计的供水管道的长度和直径，计算供水管道总长度。

3.排水泵站工程量计算方法：排水泵站主要用于将排水系统中的污水和雨水提升到设计的排水管道的高度，其工程量计算方法如下：-泵房：根据设计的泵房的建筑面积和高度，计算泵房的总体积。

-泵组：根据设计的泵组的数量和功率，计算泵组的总功率，并根据泵组的额定流量和扬程，计算泵站的总泵流量和总扬程。

-控制设备：根据设计的控制设备的数量和类型，计算控制设备的总数量，并根据控制设备的参数，计算控制设备的总容量。

4.排水管道工程量计算方法：排水管道是排水系统中的重要组成部分，其工程量计算方法如下：-管道长度：根据设计的管道布置方案和管道连接方式，计算各段管道的长度，并累加得到总长度。

-管道直径：根据设计的管道流量和流速要求，选取合适的管道直径，并计算各段管道的直径。

5.检修井工程量计算方法：检修井用于排水系统中的管道检修和排放污水，其工程量计算方法如下：-井身：根据设计的井身结构和尺寸，计算井身的体积。

-井盖：根据设计的井盖类型和尺寸，计算井盖的总数量。
