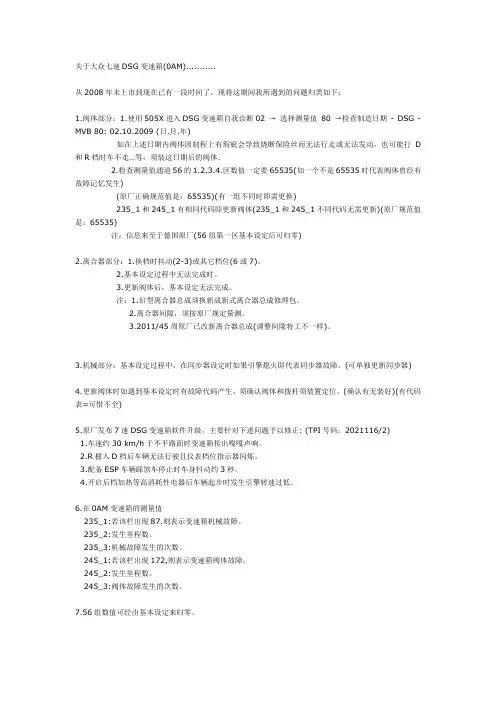

关于大众七速DSG变速箱(0AM)...........从2008年末上市到现在已有一段时间了，现将这期间我所遇到的问题归类如下：1.阀体部分：1.使用505X进入DSG变速箱自我诊断02 →选择测量值80 →检查制造日期- DSG - MVB 80: 02.10.2009 (日.月.年)如在上述日期内阀体因制程上有瑕疵会导致烧断保险丝而无法行走或无法发动，也可能打D 和R档时车不走…等，须装这日期后的阀体。
2.检查测量值通道56的1.2.3.4.区数值一定要65535(如一个不是65535时代表阀体曾经有故障记忆发生)(原厂正确规范值是：65535)(有一组不同时即需更换)235_1和245_1有相同代码即更新阀体(235_1和245_1不同代码无需更新)(原厂规范值是：65535)注：信息来至于德国原厂(56组第一区基本设定后可归零)2.离合器部分：1.换档时抖动(2-3)或其它档位(6或7)。
2.基本设定过程中无法完成时。
3.更新阀体后，基本设定无法完成。
注：1.旧型离合器总成须换新成新式离合器总成修理包。
2.离合器间隙，须按原厂规定量测。
3.2011/45周原厂已改新离合器总成(调整间隙特工不一样)。
3.机械部分：基本设定过程中，在同步器设定时如果引擎熄火即代表同步器故障。
(可单独更新同步器)4.更新阀体时如遇到基本设定时有故障代码产生，须确认阀体和拨杆须装置定位。
(确认有无装好)(有代码表=可惜不全)5.原厂发布7速DSG变速箱软件升级，主要针对下述问题予以修正: (TPI号码：2021116/2)1.车速约30 km/h于不平路面时变速箱传出嘎嘎声响。
2.R檔入D档后车辆无法行驶且仪表档位指示器闪烁。
3.配备ESP车辆踩煞车停止时车身抖动约3秒。
4.开启后档加热等高消耗性电器后车辆起步时发生引擎转速过低。
6.在0AM变速箱的测量值235_1:若该栏出现87.则表示变速箱机械故障。
235_2:发生里程数。

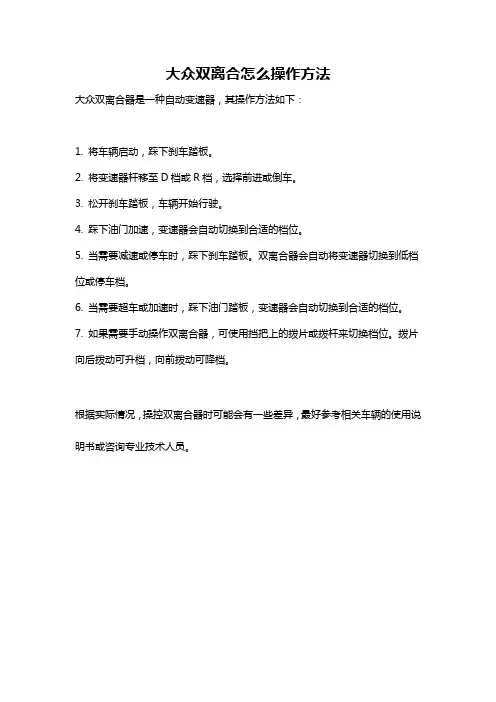

大众双离合怎么操作方法
大众双离合器是一种自动变速器，其操作方法如下：
1. 将车辆启动，踩下刹车踏板。
2. 将变速器杆移至D档或R档，选择前进或倒车。
3. 松开刹车踏板，车辆开始行驶。
4. 踩下油门加速，变速器会自动切换到合适的档位。
5. 当需要减速或停车时，踩下刹车踏板。
双离合器会自动将变速器切换到低档位或停车档。
6. 当需要超车或加速时，踩下油门踏板，变速器会自动切换到合适的档位。
7. 如果需要手动操作双离合器，可使用挡把上的拨片或拨杆来切换档位。
拨片向后拨动可升档，向前拨动可降档。
根据实际情况，操控双离合器时可能会有一些差异，最好参考相关车辆的使用说明书或咨询专业技术人员。
本帖是从迈腾论坛转发.对DSG7 DSG6详细分析。
分享给大家参考学习。
大家看到到了吧，两组离合片和压盘！DSG波箱是大众及奥迪所使用的双离合波箱，其在单数档位及双数档位都有独立的离合片，所以让它不论在升档还是降档都可以极快的速度来完成。
当换挡速度加快，那么在换挡时所损耗的转速就会降低，动力也能连绵地爆发。
不过双离合波箱也有软肋，就是它的离合片无法承受太大的马力及扭力的摧残。
所以如果要让一些搭载双离合波箱的车辆提升马力的话，就必须注意波箱的承受能力。
下面介绍的是由South Side Prefomance（简称SSP）出品的强化离合片，这组离合片采用更高级的材料制作，而相比原装的离合片强度更强、更硬且更耐高温。
这套离合片在SSP厂方进行一系列测试，能够承受最大400匹的马力。
这套套件除了拥有SSP强化离合片之外，还配有强化离合片护板，这个护板具有更强的耐高温性。
SSP出品的强化离合片，这款离合片相比原装强度更强、更硬、更加耐高温。
除了离合片之外，套件之中还包含有同样经过强化的离合片护板，这个护板具有更强的耐高温性。
看看人家德国人更换离合德国工程师更换DSG的离合片，大家看看，并不难，但很严谨！（声明：以下内容仅供车友参考，消遣，拍砖之用）2011年8月25日前言，鉴于广大同学说看不懂，我准备把话说的再糙一点。
既然说变速箱，先用粗话说说什么是变速箱，通俗讲变速箱：啥是变速箱，顾名思义就是变速的一个机器。
说大白话发动机只朝一个方向转，那么怎么实现前进和后退呢？就通过这个变速箱实现倒车，前进。
发动机的转速是有一定范围的，那么在一定转速范围内实现变速呢？（例如，发动机2000转在2档30公里时速，可是7档就是80公里时速）还是通过这个变速箱，这样够直白，够通俗了吧！！！！通俗讲什么是扭矩：扭矩就是扭矩是使物体发生转动的力。
就好像你用扳手拧螺丝，那个力量就是扭矩。
扭矩越高，代表拧扳手的力量越大！1、关于DSG的一组数字！2、DSG什么意思！3、通俗讲什么是湿式双离合器（6速DSG）代码：02E通俗讲离合片：可以把离合片想成就是两个饼子，其中一个饼子连发动机，另一个饼子连着轮子，当这两个饼子粘到一起的时候，轮子就跟着转了，你的明白？？？饼子粘在一起，就是离合片结合，半离合（打滑）就是两个饼子并没有粘牢，一个饼子转了2圈了，另一个饼子才转了一圈，这个样讲该明白了吧！！！！（估计一般开过手动车的同学都能理解了）6DSG 是通过油压使得两个饼子粘在一起，7DSG是通过连接到饼子上的几根铁棍（机械方式）使两个饼子粘在一起还是分开的！4、通俗讲什么是干式双离合器（7速DSG）代码：0AM5、大众6速DSG的机械结构从这个图能看到什么？可以看到6个行驶档位和一个倒档位！另外，大家注意6DSG的离合片的结合似乎没有机械装置，对！没错！通俗说6DSG的离合片是通过变速箱油的液压来实现离合片结合和分离的！对于6DSG来说，变速箱油很重要，不仅仅是起到润滑和散热的作用，所以6DSG需要6.5升的变速箱油。
Magotan B8L 电路图编号 15 / 107.2016 7 档双离合器变速箱 0DE（S tronic） , CUFA,CUGA自 2016 年 7 月起ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色发动机控制单元, 双离合器变速箱机电装置G182 - 变速箱输入转速传感器G487 - 换档执行器行程传感器 1G488 - 换档执行器行程传感器 2G489 - 换档执行器行程传感器 3G490 - 换档执行器行程传感器 4G509 - 离合器温度传感器G510 - 控制单元温度传感器G612 - 变速箱输入转速传感器 2G617 - 离合器行程传感器 1G618 - 离合器行程传感器 2G632 - 变速箱输入转速传感器 1J623 - 发动机控制单元J743 - 双离合器变速箱机电装置SB13 - 保险丝架 B 上的保险丝 13T14ae - 14 芯插头连接T14g - 14 芯插头连接T16m - 16 芯插头连接 , 黑色T17c - 17 芯插头连接 , 蓝色T17k - 17 芯插头连接 , 蓝色T91 - 91 芯插头连接T105 - 105 芯插头连接TIUL - 车内的下部左侧连接位置B384- 连接 2（驱动 CAN 总线，High），在主导线束中 B391- 连接 2（驱动 CAN 总线，Low），在主导线束中 D51- 正极连接 1（15），在发动机舱导线束中D102- 连接 2，在发动机舱导线束中U18- 正极连接（30a），在自动变速箱导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色双离合器变速箱机电装置G93 - 齿轮油温度传感器J743 - 双离合器变速箱机电装置N433 - 子变速箱 1 中的阀门 1N434 - 子变速箱 1 中的阀门 2N435 - 子变速箱 1 中的阀门 3N436 - 子变速箱 1 中的阀门 4N437 - 子变速箱 2 中的阀门 1N438 - 子变速箱 2 中的阀门 2N439 - 子变速箱 2 中的阀门 3N440 - 子变速箱 2 中的阀门 4N471 - 冷却油阀门N472 - 主压力阀门T16m - 16 芯插头连接 , 黑色T17a - 17 芯插头连接 , 棕色T17i - 17 芯插头连接 , 棕色TIUL - 车内的下部左侧连接位置114- 接地连接，在自动变速箱导线束中131- 接地连接 2，在发动机舱导线束中671- 前左纵梁上的接地点 1B384- 连接 2（驱动 CAN 总线，High），在主导线束中 B391- 连接 2（驱动 CAN 总线，Low），在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色选档杆, 车载电网控制单元, 转向柱电子装置控制单元, 数据总线诊断接口 , 换档杆传感器控制单元E313 - 选档杆J519 - 车载电网控制单元J527 - 转向柱电子装置控制单元J533 - 数据总线诊断接口J587 - 换档杆传感器控制单元SC6 - 保险丝架 C 上的保险丝 6T10ah - 10 芯插头连接 , 黑色T14u - 14 芯插头连接 , 黑色T20e - 20 芯插头连接 , 红色T73a - 73 芯插头连接T73c - 73 芯插头连接 , 黑色278- 接地连接 4，在车内导线束中810- 中部仪表板左侧中央管处的接地点A19- 连接（58d），在仪表板导线束中A192- 正极连接 3（15a），在仪表板导线束中B383- 连接 1（驱动 CAN 总线，High），在主导线束中B390- 连接 1（驱动 CAN 总线，Low），在主导线束中ws=白色sw=黑色ro=红色br=褐色gn=绿色bl=蓝色gr=灰色li=淡紫色ge=黄色or=橘黄色rs=粉红色选档杆, 选档杆档位P 锁止开关, 换档杆锁电磁铁, 选档杆位置显示单元E313 - 选档杆F319 - 选档杆档位 P 锁止开关N110 - 换档杆锁电磁铁T4hy - 4 芯插头连接 , 黑色T10bj - 10 芯插头连接 , 黑色Y26 - 选档杆位置显示单元。
售后服务3修理手册Lamando 2015 ▶, Passat 2016 ▶, All NewTouran L 2016 ▶, Lamando GTS 2016 ▶,All New Tiguan L 2017 ▶, All New TiguanL 2018 ▶7档双离合器变速箱0DE版本 10.2016变速箱代码PVQ RFS RZY RFR RZX SDV SDU SNG SDTSNU SNV售后服务技术信息维修手册修理组Lamando 2015 ▶, Passat 2016 ▶, All New TouranL 2016 ▶, Lamando GTS 2016 ▶, All New TiguanL 2017 ▶, All New Tiguan L 2018 ▶7档双离合器变速箱0DE版本 10.2016请在存放技术须知前将此须知编号填入相应的修理组后方。
如此您可以在使用维修手册时对存有技术须知的要点处一目了然。
修理组技术须知00 技术数据30 离合器34 操纵机构、壳体39 主传动，差速器工长和机工必需掌握所有技术信息。
因为认真和持久地维护并遵循注意事项是保证车辆行驶和安全的基本条件。
此外在维修时也要遵循维修安全的基本原则。
3售后服务版权所有。
不经法人同意不得使用。
Copyright © 2017 Volkswagen AG, Wolfsburg德国印刷K21.BM10.11.74目录技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11一般维修说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.1工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.2变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11.3密封件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21.4齿轮油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21.5更换齿轮油滤清器的说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21.6螺母和螺栓 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31.7电气部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32故障查找 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32.1故障查找的一般说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32.2故障查找的特殊说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43变速箱标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54标识字母，发动机配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55加注量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71.1双离合器及端盖 - 装配概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71.2拆卸和安装离合器端盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71.3拆卸双离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101.4安装离合器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13操纵机构、壳体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .201变速箱 - 装配概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .202变速箱的电子 / 电器部件及安装位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .222.1拆卸和安装机电控制单元 -J743- . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .243拆卸和安装变速箱油冷器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .304换档操纵机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .324.1换档操纵机构 - 装配概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .334.1.1换档操纵机构 - 装配概览；适用于 Lamando 2015 ►、Lamando GTS 2016 ► . . . . . . . .334.1.2换档操纵机构 - 装配概览；适用于 Passat 2016 ► . . . . . . . . . . . . . . . . . . . . . . .344.1.3换档操纵机构 - 装配概览；适用于 Touran 2016 ►、All New Tiguan L 2017 ► . . . . .354.2拆卸和安装换档杆手柄 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .364.3拆卸和安装带换档杆拉索的换档操纵机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .394.4换档杆的紧急解锁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .414.5检查换档操纵机构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .414.6检查换档杆拉索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .424.7调整换档杆拉索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4300 -30 -34 -Lamando 2015 ▶, Passat 2016 ▶, All New Touran L 2016 ▶, Lamando GTS 2016 ▶…7档双离合器变速箱0DE 10.20163目录iii5拆卸和安装变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .445.1拆卸变速箱；适用于 Lamando 2015 ►、Lamando GTS 2016 ► . . . . . . . . . . . . . . . . .445.2拆卸变速箱；适用于 Passat 2016 ► . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .555.3拆卸变速箱；适用于 Touran 2016 ►、All New Tiguan L 2017 ► . . . . . . . . . . . . . .665.4安装变速箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .775.5拧紧力矩 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .796运输变速箱并将其固定在装配架上 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .807变速箱齿轮油和滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .827.1检查变速箱齿轮油液位并添加 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .827.2排放和添加变速箱齿轮油 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .847.3拆卸和安装齿轮油滤清器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89主传动，差速器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .911更换法兰轴密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .911.1更换右侧法兰轴的密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .911.2更换左侧法兰轴的密封圈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9339 -3Lamando 2015 ▶, Passat 2016 ▶, All New Touran L 2016 ▶, Lamando GTS 2016 ▶…7档双离合器变速箱0DE 10.2016iv目录00 - 技术数据1一般维修说明1.1工具本维修手册中每一个维修步骤之前都列出了：所需要的专用工具和维修设备。
2014年3月11日更新DSG双离合器总成的秘密之二关于DSG双离合器总成，论坛里有很多误解，需要在此澄清一下。
1、很多车友说，4S说给他们的车更换了新的离合器片。
2、很多车友说，4S给他们的车更换了所谓第三代离合器。
澄清：第一、7速DSG双离合变速箱主要由三部分组成，双离合器总成，齿轮箱、滑阀箱，另外，双质量飞轮也应该算吧！双离合器总成，里面有两套离合器，一般称为K1和K2离合器，K1离合器负责1 档位传动结合，K2离合器负责2、4、6、R传动结合！双离合器的两个离合片是不能单独更换的，4S给你换的是双离合器总成，而不是你说的离合片，如果那个4 S告诉你给你换的离合器片，那就是忽悠你！第二、7速DSG双离合变速箱，目前分两个型号：2012年7月前装配的是PK O1型号变速器，其双离合器定货零件号：OAM 198 140C 备件名称OAM 141 017 BR。
2012年7月后PKO2型号变速器离合器定货零件号：OAM 198 140 A 备件名称OAM 141017 BP。
目前最新的双离合器定货零件号是：OAM 198 140N离合器不断改进，但是并没有分所谓第几代，其改进的程度达不到跨代的程度！不存在4S所称的第三代双离合器，而是不同型号的双离合器。
其实，OAM 141017 BR一旦出现摩擦片变薄，那么离合器摩擦片间隙改变，无法压紧，当需要大扭矩输出的时候，就会出现输出扭矩下降，车辆就会出现严重的抖动的现象！(这里要说明一点，DSG的具备自适应功能，这个自适应过程是必须的，因为离合器的摩擦系数是不断变化的，为此需要不断改变离合器阀控制电流与离合器结合扭矩之间的关系。
很多车辆有问题的车主初次去4S检查，4S一般都会通过电脑强制DSG进行自适应，但是一般来说效果都是有限的，因为问题根源不在这里）理论上，SAC即使在摩擦材料磨损后也能够使踏力和压合面的负荷保持固定水平，DSG的加厚摩擦材料，大大提高了耐久性。
7档双离合档位图解引言：在现代汽车技术的发展中，双离合变速器成为了一种常见的变速器类型。
它具有更快更平顺的换挡速度，并且拥有更高的燃油效率。
其中，7档双离合档位是一种常见的配置，本文将对其进行详细的图解解说。
第一档：第一档是7档双离合变速器中的最低档位，主要用于起步和低速行驶。
在此档位下，前驱车辆会保持一定的爬坡能力，并提供良好的扭矩输出，以应对起步时的负荷。
在图解中，我们可以看到两个离合器分别控制了一、三档齿轮组和二、四档齿轮组。
当离合器1/3闭合，离合器2/4断开时，车辆处于第一档。
第二档：第二档用于城市道路的低速行驶和正常的市区行驶，适合在交通拥堵的情况下使用。
通过操作双离合器，第二档的齿轮组包括了二、四档和六档。
当离合器2/4闭合，离合器1/3断开时，车辆处于第二档。
在图解中可以看到，通过这种组合，发动机的转速和车速能够更好地匹配，提供更好的动力输出。
第三档：第三档是7档双离合变速器中的标准行驶档位，适用于一般道路和高速公路行驶。
在此档位下，齿轮组包括了三、五档和七档。
当离合器1/3闭合，离合器2/4断开时，车辆处于第三档。
这个档位的设计旨在提供平稳的行驶和较低的燃油消耗。
第四档：第四档常用于高速公路上的行驶，其齿轮组包括了四、六档和倒档。
当离合器2/4闭合，离合器1/3断开时，车辆处于第四档。
此档位的设计可提供更高的速度，同时保持较低的燃油消耗。
第五档：第五档是用于高速巡航的常用档位。
它的齿轮组包括了五、七档以及倒档。
当离合器1/3闭合，离合器2/4断开时，车辆处于第五档。
这个档位的设计旨在提供更高的速度，以保持舒适的高速行驶。
第六档：第六档是用于高速行驶的档位，齿轮组为六档和倒档。
当离合器2/4闭合，离合器1/3断开时，车辆处于第六档。
这个档位的设计旨在提供更高的经济性和燃油效率。
第七档：第七档是7档双离合变速器中的最高档位，用于高速巡航和燃油经济性。
该档位的齿轮组只包括七档，当离合器1/3闭合，离合器2/4断开时，车辆处于第七档。
大众7档双离合DSG变速器自学手册直接档变速箱介绍与换挡操作7速干式双离合器直接档变速箱•更多档位•更低油耗•更佳驾控全世界技术领先：首次在前轮驱动横置动力总成上应用7速变速箱首次在双离合器变速箱应用干式双离合器变速箱功能结构特征•模块化设计：离合器、机电单元、变速箱体•干式双离合器•双油路、独立循环•7前档+1倒档/4拨叉杆•电子油泵驱动•无热交换器技术参数变速箱名称0AM重量大约70KG扭矩250Nm档位7个前进挡、1个倒挡速比范围8.1操作模式自动+Tiptronic变速箱齿轮油1.7LG 052 171控制单元油1.0L G 004 000外观结构变速箱型号及生产信息变速箱型号与发动机匹配换挡杆锁止电磁铁-N110-P挡锁止/释放：换挡杆位置传感器控制单元为电磁线圈供电，完成换挡杆P位置释放N位置锁止/释放若车辆静止，换挡杆在N位置停留超过2秒，换挡杆位置传感器控制单元提供电流锁止施加脚制动，即可释放非P档-钥匙防拔出电磁铁-N376-直接档变速箱结构原理基本原理扭矩输入扭矩通过发动机曲轴、双质量飞轮、双离合器进行传递。
双质量飞轮装配有内齿，与双离合器的外壳上装配的外齿相啮合。
这样，扭矩就被传递到双离合器。
内部结构扭矩输入离合器上的外齿通过连接环与离合器驱动盘相连接。
离合器上的外齿与飞轮上的内齿相啮合。
离合器离合器K1结合离合器K2结合输入轴结构输入轴一驱动轴1通过花键与K1相连，用于驱动1、3、5、7档。
为了监测变速箱输入转速，输入轴1有变速箱输入转速传感器1-G632的脉冲靶轮。
注意：强磁性的物体将影响脉冲靶轮。
输入轴二驱动轴2被设计成空心轴，安装在驱动轴1的外侧。
通过花键与K2相连，用于驱动2、4、6、R档。
为了检测变速箱输入转速，输入轴2上有变速箱输入转速传感器2-G612的靶轮。
输出轴一1、2、3同步器:3锥面同步器；4档同步器：2锥面同步器输出轴二5、6、7挡同步器：单锥面同步器输出轴三倒档同步器为单锥面差速器P档锁止机构换挡拨叉换挡机构的活塞和换挡拨叉相连。

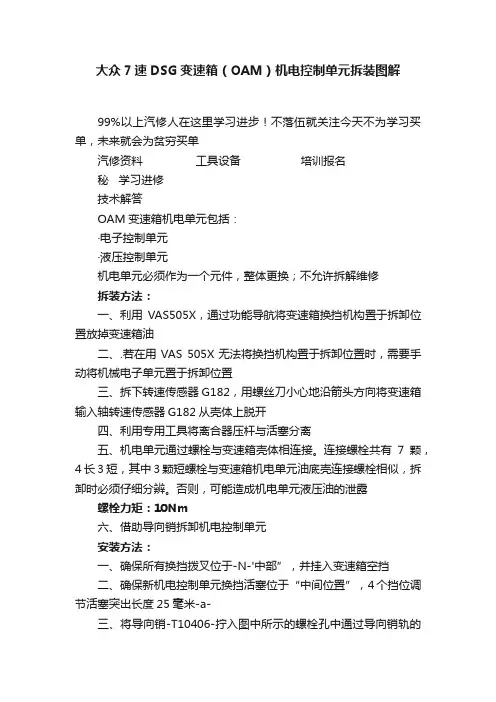

大众7速DSG变速箱（OAM）机电控制单元拆装图解
99%以上汽修人在这里学习进步！不落伍就关注今天不为学习买单，未来就会为贫穷买单
汽修资料工具设备培训报名
秘学习进修
技术解答
OAM变速箱机电单元包括：
·电子控制单元
·液压控制单元
机电单元必须作为一个元件，整体更换；不允许拆解维修
拆装方法：
一、利用VAS505X，通过功能导航将变速箱换挡机构置于拆卸位置放掉变速箱油
二、.若在用VAS 505X无法将换挡机构置于拆卸位置时，需要手动将机械电子单元置于拆卸位置
三、拆下转速传感器G182，用螺丝刀小心地沿箭头方向将变速箱输入轴转速传感器G182从壳体上脱开
四、利用专用工具将离合器压杆与活塞分离
五、机电单元通过螺栓与变速箱壳体相连接。
连接螺栓共有7颗，4长3短，其中3颗短螺栓与变速箱机电单元油底壳连接螺栓相似，拆卸时必须仔细分辨。
否则，可能造成机电单元液压油的泄露螺栓力矩：10Nm
六、借助导向销拆卸机电控制单元
安装方法：
一、确保所有换挡拨叉位于-N-'中部”，并挂入变速箱空挡
二、确保新机电控制单元换挡活塞位于“中间位置”，4个挡位调节活塞突出长度25毫米-a-
三、将导向销-T10406-拧入图中所示的螺栓孔中通过导向销轨的
作用，安装机械电子控制单元用手拧紧除导向销外的其他螺栓
四、取出导向销，并拧紧固定螺栓（共7个）螺栓拧紧力矩：10Nm缓慢取出T10407，并将两个离合器接合杆安装到离合器操控活塞上
五、利用诊断电脑完成基本设定并进行路试即可。

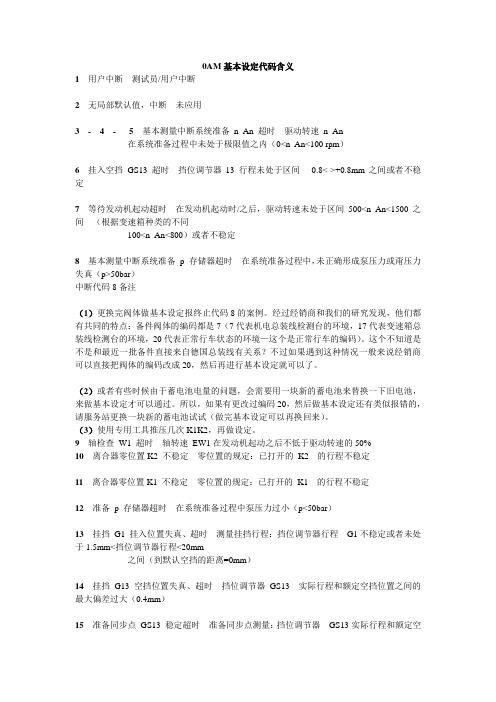

0AM基本设定代码含义1 用户中断测试员/用户中断2 无局部默认值，中断未应用3 -4 - 5基本测量中断系统准备n_An 超时驱动转速n_An在系统准备过程中未处于极限值之内（0<n_An<100 rpm）6 挂入空挡GS13 超时挡位调节器13 行程未处于区间-0.8<->+0.8mm之间或者不稳定7 等待发动机起动超时在发动机起动时/之后，驱动转速未处于区间500<n_An<1500之间（根据变速箱种类的不同100<n_An<800）或者不稳定8 基本测量中断系统准备p_存储器超时在系统准备过程中，未正确形成泵压力或甭压力失真（p>50bar）中断代码8备注（1）更换完阀体做基本设定报终止代码8的案例。
经过经销商和我们的研究发现，他们都有共同的特点：备件阀体的编码都是7（7代表机电总装线检测台的环境，17代表变速箱总装线检测台的环境，20代表正常行车状态的环境—这个是正常行车的编码）。
这个不知道是不是和最近一批备件直接来自德国总装线有关系？不过如果遇到这种情况一般来说经销商可以直接把阀体的编码改成20，然后再进行基本设定就可以了。
（2）或者有些时候由于蓄电池电量的问题，会需要用一块新的蓄电池来替换一下旧电池，来做基本设定才可以通过。
所以，如果有更改过编码20，然后做基本设定还有类似报错的，请服务站更换一块新的蓄电池试试（做完基本设定可以再换回来）。
（3）使用专用工具推压几次K1K2，再做设定。
9 轴检查W1 超时轴转速EW1在发动机起动之后不低于驱动转速的50%10离合器零位置K2 不稳定零位置的规定：已打开的K2 的行程不稳定11 离合器零位置K1 不稳定零位置的规定：已打开的K1 的行程不稳定12准备p_存储器超时在系统准备过程中泵压力过小（p<50bar）13挂挡G1 挂入位置失真、超时测量挂挡行程：挡位调节器行程G1不稳定或者未处于1.5mm<挡位调节器行程<20mm之间（到默认空挡的距离=0mm）14挂挡G13 空挡位置失真、超时挡位调节器GS13 实际行程和额定空挡位置之间的最大偏差过大（0.4mm）15准备同步点GS13_稳定超时准备同步点测量：挡位调节器GS13实际行程和额定空挡位置之间的偏差值过大（0.4mm）或GS行程不稳定16准备同步点n_An 超时准备同步点测量：轴转速EW1 或EW2 大于/等于0.5x 驱动转速17 离合器行程斜率 1 磨削点超时离合器行程斜率 1 （磨削点/ 安全开启点）超时（5000ms）；不能确定磨削点18 离合器行程斜率2 偏离超时离合器行程斜率2 （将离合器行程提高一个偏离行程）超时（5000ms）19离合器行程斜率3 x_Nm G1 超时离合器行程斜率3 （确定X_Nm 点G1）：超时（5000ms），当未确定X_Nm 点时20离合器行程斜率 4 离合器_打开超时离合器行程斜率 4 （确定同步-X_Nm 点之后，打开离合器）超时（5000ms），离合器K1/2 在零位不稳定或者GS在空挡不稳定，并且N_EW到N_AN的间距至少为300 rpm21 离合器行程斜率5 关闭点_K1 超时离合器行程斜率5 （关闭离合器，并确定关闭点K1）超时（5000ms）：离合器行程大于极限值（14mm）或者额定行程与实际行程的差值<极限值（0.15mm），或离合器行程不稳定22离合器行程斜率6 离合器_打开超时离合器行程斜率6 （确定关闭点后打开离合器）超时（5000ms）：离合器实际行程与零位的间距大于极限值（>0.15）或者离合器行程不稳定23 离合器行程斜率7 离合器_打开超时未达到额定行程时，离合器行程斜率7 （根据行程-压力-特性曲线打开离合器）超时（5000ms）24 - - 25 - - 26离合器行程斜率10 离合器_打开超时离合器行程斜率10（在终态时打开离合器）超时5000ms：离合器不稳定或者离合器行程为处于区间0<->3.5mm之内，或驱动转速与输入轴转速之间的差值<250 rpm27 挂挡G1 同步位置超时确定同步行程：空挡位置+极限值（4.9mm）<= 实际挡位调节器行程+变形<= 空挡位置+极限值（1.5mm）或者挡位调节器行程不稳定或者相同换挡拔叉上的同步行程间隔>极限值（4mm）28空挡在x_Nm之后. Gs13 超时确定X-Nm点之后，GS13 挂入空挡：挡位调节器行程到空挡位置的间距>极限值或者挡位调节器行程不稳定29压力斜率2 WDK 超时行程-压力-特性曲线：离合器行程不在控制位置行程附近的区间内（+/- 0.3mm或不稳定或者未达到分度机构的控制位置压力。
