电子式互感器及电子式电能表相关知识及应用

电子式电流互感器综述摘要：在数字化变电站中，为实现输出数字化、传输光纤化，出现了电子式电流互感器。

本文概述了电子式电流互感器的发展趋势，介绍了电子式电流互感器的原理和应用现状，分析了电子式电流互感器应用中面临的问题。

综合考虑后可知：电子式电流互感器必将得到广泛应用。

关键词：电子式电流互感器；发展趋势；原理；应用现状; 问题Abstract:In the digitized substation ,in order to realize the digital output,packtized transmission,the electronic current transformer is presented. This paper summarizes the development trend of electronic current transformer,introduces the principle and application situation of it,and analysis the problems in the application.After the comprehensive consideration,it’s concluded that electronic current transformer has a prosperous future of application.Key words: electronic current transformer; development trendency; principle; application；problems1.电子式电流互感器发展趋势现代电力系统正在走向数字化，作为数字电力系统的重要组成部分，数字变电站需要数字输出的互感器，需要光纤传输的互感器。

传感准确化、传输光纤化和输出数字化的互感器主流趋势必然导致了电子式互感器的诞生。

电子式互感器的工作原理及应用
电子式互感器是采纳磁光、电光变换原理或由无铁芯线圈构成的新型互感器，它包括电流(电压）传感器、传输系统、二次转换器，具有模拟量输出或数字量输出。

目前，有别于传统（电磁式互感器或电容式电压互感器）的互感器，包括采纳磁光效应、洛氏线圈、小型号输出、全光纤传输等类型的互感器统称为电子式互感器。

1、电压互感器
通常采纳简洁的电阻分压原理或电容分压原理实现电压信号的采集。

专用的高压电阻或电容，实现了电压信息的高精度与高稳定性采集。

采纳屏蔽电缆或光纤电缆传输。

2、电流互感器
采纳光隔离绝缘，它依靠高压母线磁场自励供应传感工作电源，高压侧的测量、爱护线圈输出的电流信号经数字采样后通过光钎传至二次设备，凹凸压间实现了光隔离，永久性解决了绝缘隔离难题。

传感头采纳小型纳米晶磁芯线圈及罗高斯基爱护线圈，具有测量精度高，爱护范围宽，免于维护，工作稳定牢靠的优点。

3、电子式互感器的应用
电子式互感器通过信号处理箱接收传感头输出的模拟感应信号，经信号处理箱进行滤波、幅值、相位仪校准后变成标准输出信号，供应给计量、爱护和测量设备。

由于输出信号为小信号（毫伏级），不存在二次短路（开路）危急。

电子式电流互感器原理
电子式电流互感器利用负载中的电流通过主线圈产生磁场，再由副线圈感应到的原理来测量电流。

其工作原理如下：
1. 工作原理：
电子式电流互感器由主线圈、副线圈、铁芯以及信号处理电路等部分组成。

当负载中有电流通过时，主线圈中会建立一个磁场。

2. 磁场感应：
主线圈产生的磁场会传导到副线圈中，副线圈中感应到的磁场与主线圈中的磁场方向相反，通过副线圈的磁场感应电流。

3. 信号处理：
通过增益放大器等信号处理电路将感应到的电流进行放大和滤波处理，然后将结果输出给后续的电路或设备进行处理或显示。

4. 铁芯的作用：
铁芯的存在可以加强磁场的传导效果，从而提高互感器的灵敏度和准确性。

5. 特点：
电子式电流互感器具有体积小、重量轻、精度高、能耗低的特点，适用于各种工业自动化控制系统中的电流测量和保护。

需要注意的是，在文中不能使用与标题相同的文字，以避免重复。

以上是电子式电流互感器的工作原理和特点的简要描述。

电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。

在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。

电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。

本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。

一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。

在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。

电能表的基本原理可以分为两个部分：电流测量和电压测量。

1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。

电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。

通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。

2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。

电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。

通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。

二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。

常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。

以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。

它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。

静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。

2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。

它可以提供更丰富的数据信息，适合于工业和商业用电场景。

多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。

电子式互感器在电力系统中的应用摘要：随着电网系统的自动化、智能化和数字化水平不断提高，电磁式互感器已经日益不能满足系统的发展要求。

电子式高压电力互感器取代传统的电磁式互感器成为趋势。

文中阐述了电子式高压电力互感器的研究意义，介绍了电子式高压电力互感器的类型及发展历史和研究现状，介绍了混合电子式高压电力互感器的应用情况。

关键词：电网；智能化；互感器；0.引言互感器是为电力系统进行电能计量、测量、控制、保护等提供电流电压信号的重要设备，其精度及可靠性与电力系统的安全、稳定和经济运行密切相关，是电力系统必不可少的设备。

随着电力工业发展，电力传输系统容量不断增大，电网运行电压等级越来越高。

目前，我国运行的最高电压等级是1000KV的交流输电线路和800KV的直流输电线路，数字化变电站成为变电站自动化技术的发展趋势。

1.电子式高压电力互感器研究的意义1.1传统互感器的缺点高电压、大电流的测量对于电力系统安全、经济地运行具有重要的意义。

准确地测量各种电压、电流值是电能测量、继电保护、系统监测诊断以及电力系统分析的前提条件。

电力互感器，包括电压互感器和电流互感器，是电力系统中进行电能计量和获取继电保护信号的重要设备。

随着电力系统的发展，发电和输变电容量不断增加，电网电压不断提高，对电流和电压互感器提出了许多新的和更加严格的要求，而传统的电磁式电力互感器己越来越不适应这种发展情况，在运行中暴露出一系列严重缺点：①绝缘结构复杂，体积笨重，造价高。

特别是用于超高压系统并且要满足大短路容量的动稳定及热稳定要求时。

②传统互感器测量稳态电流时，线性度是很好的，但是由于线路中暂态时存在直流电流，使得电流互感器易发生饱和，造成测量误差。

③电压互感器可能出现铁磁谐振，损坏设备。

④由电流、电压互感器引至二次保护控制设备的电缆是电磁干扰的重要藕合途径。

⑤采用油浸纸绝缘易燃、易爆不安全。

⑥电磁式电流互感器的二次侧输出对负荷要求很严格，若二次负载较大，测量误差就增大，准确度下降。

机械式电能表和电子式电能表比较一、工作原理:目前使用的电能表有两种:一种是机械式电能表(又称感应式电能表）,一种是电子式电能表。

它们由于出现的年代不一样，因而其工作原理截然不同。

机械式电能表的工作原理是:当电能表接入电路时，电压线圈和电流线圈产生的磁通穿过圆盘,这些磁通在时间和空间上不同相，分别在圆盘上感应出涡流，由于磁通与涡流的相互作用而产生转动力矩使圆盘转动，因磁钢的制动作用，使圆盘的转速达到匀速运动，由于磁通与电路中的电压和电流成正比例，使圆盘在其作用下以正比于负载电流的转速运动，圆盘的转动经蜗杆传动到计度器，计度器的示数就是电路中实际所使用的电能。

电子式电能表是近几年随着电子工业的发展而出现的，它是利用电子电路/芯片来测量电能;用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

二、电能表简单分类：电能表是专门用来测量电能累积值的仪表，电力企业用以计量发电量，用电量、供电量、损耗电量、销售电量等数值均依赖于电能表。

所以有人也把电能表比作电力工业销售产品的一杆秤。

上面所说的机械式电能表与电子式电能表是按照电能表的结构原理进行分类的，也是最常用的分类方法。

除了这种分类之外，电能表还可以按以下标准进行分类：1、按照所测不同电流种类可分为：直流式和交流式二种。

2、按照电能表的用途可分为：单相电能表、三相有功电能表、三相无功电能表、最大需量表、复费率电能表、损耗电能表。

3、按电能表的接线方式不同可分为：直接接入式、经互感器接入式、经万用互感器接入式；同时也分为单相、三相三线和三相四线等。

4、按照电能表的等级划分为：普通有功电能表(0.2或0。

2S级、0.5或0。

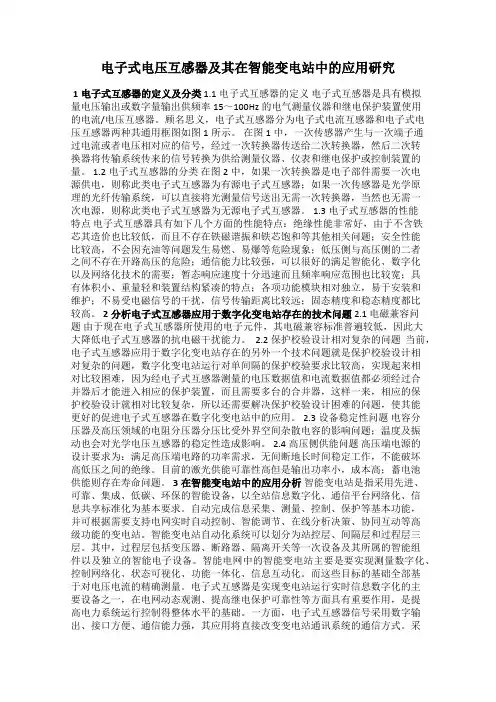

电子式电压互感器及其在智能变电站中的应用研究1电子式互感器的定义及分类 1.1电子式互感器的定义电子式互感器是具有模拟量电压输出或数字量输出供频率15～100Hz的电气测量仪器和继电保护装置使用的电流/电压互感器。

顾名思义，电子式互感器分为电子式电流互感器和电子式电压互感器两种其通用框图如图1所示。

在图1中，一次传感器产生与一次端子通过电流或者电压相对应的信号，经过一次转换器传送给二次转换器，然后二次转换器将传输系统传来的信号转换为供给测量仪器、仪表和继电保护或控制装置的量。

1.2电子式互感器的分类在图2中，如果一次转换器是电子部件需要一次电源供电，则称此类电子式互感器为有源电子式互感器；如果一次传感器是光学原理的光纤传输系统，可以直接将光测量信号送出无需一次转换器，当然也无需一次电源，则称此类电子式互感器为无源电子式互感器。

1.3电子式互感器的性能特点电子式互感器具有如下几个方面的性能特点：绝缘性能非常好，由于不含铁芯其造价也比较低，而且不存在铁磁谐振和铁芯饱和等其他相关问题；安全性能比较高，不会因充油等问题发生易燃、易爆等危险现象；低压侧与高压侧的二者之间不存在开路高压的危险；通信能力比较强，可以很好的满足智能化、数字化以及网络化技术的需要；暂态响应速度十分迅速而且频率响应范围也比较宽；具有体积小、重量轻和装置结构紧凑的特点；各项功能模块相对独立，易于安装和维护；不易受电磁信号的干扰，信号传输距离比较远；固态精度和稳态精度都比较高。

2分析电子式互感器应用于数字化变电站存在的技术问题 2.1电磁兼容问题由于现在电子式互感器所使用的电子元件，其电磁兼容标准普遍较低，因此大大降低电子式互感器的抗电磁干扰能力。

2.2保护校验设计相对复杂的问题当前，电子式互感器应用于数字化变电站存在的另外一个技术问题就是保护校验设计相对复杂的问题，数字化变电站运行对单间隔的保护校验要求比较高，实现起来相对比较困难，因为经电子式互感器测量的电压数据值和电流数据值都必须经过合并器后才能进入相应的保护装置，而且需要多台的合并器，这样一来，相应的保护校验设计就相对比较复杂，所以还需要解决保护校验设计困难的问题，使其能更好的促进电子式互感器在数字化变电站中的应用。

由于近日一些客户的咨询，对于电能表的作用及工作原理方面的问题比较多。

公司的网络维护人员经过和公司技术人员的交流和请教，将关于电能表的作用做了一个详细的统计，并作出了一个表格将统计出来的数据发布到公司的网站，以方便用户的浏览。

下面立新仪表就为大家介绍：关于电能表的作用一、电能表在电路中的作用测量电路消耗的电能数据、计算出每个单位所消耗的电能。

同岁的说法是测量在一定的时间和范围内消耗的电能。

二、电能表相关原理1、感应式机械电度表工作原理：就是电流电压通过线圈，形成磁场，类似成为一个电机，让转盘转动，速度由场强决定的。

全电子就是对流过的电流和电压进行采样，取得U，I等比信号，用专用电能芯片对UI 做乘法，并对时间进行积分取得动态功率，和滑差时间内的电度并进行累加。

2电子式电度表，电子式电度表是利用电子电路或者芯片来达到测量电能的作用电子式电度表的工作原理：这一类的电度表工作原理分类不同，用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。

电能表在生活中的应用范围是比较广泛的。

但是在使用电能表的时候一定要注意。

如果产品需要用在比较大的电流或者高电气的地方，就需要与电流互感器或者电压互感器配合使用。

另外在选择产品的时候，需采购正确规格的产品，可以根据负载电压和电流来选择。

当然如果对产品不是很熟悉，立新仪表的客服和工作人员会为您详细介绍。

/new.asp?id=89。

电表常用知识点总结电表是用来测量电能消耗量的仪表，主要由电能计量表、显示装置、电流互感器、电压互感器、计量装置等部件组成。

其中，电能计量表是电表的核心部件，负责测量和记录电能消耗量。

2. 电表的工作原理电表的工作原理基于电磁感应和电压电流的测量。

通过在电流互感器和电压互感器中感应出来的电流和电压信号，经过计量装置内部的运算和处理，最终实现对电能消耗量的准确测量。

3. 电表的类型根据功能和用途，电表可以分为普通电能表、多功能电能表、预付费电能表等。

另外，根据显示方式，还可以分为机械式电表和电子式电表。

4. 电表的安装电表的安装需要满足一定的技术要求和安全标准，一般需要由专业人员进行操作。

安装时要注意电表位置、连接线路、接地等细节，确保安装正确和可靠。

5. 电表的使用使用电表时需要注意保持电表周围的环境整洁、通风和防潮，定期对电表进行检查和维护，确保电表的准确性和可靠性。

另外，使用电表时要注意避免电表被恶意破坏或擅自调整。

6. 电表的维护电表的维护工作包括定期检查电表的准确性、定期进行标定和校验、定期清洁电表表面和内部等。

维护工作可以延长电表的使用寿命，保持电表的准确性。

7. 电表的故障处理电表故障包括电表指针不转、电表显示异常、电表严重偏差等。

面对电表故障，用户应该及时报修并由专业技术人员进行处理，切勿私自维修或更换电表。

8. 电表的计费方式电表的计费方式一般包括按度计费和按时计费两种方式。

按度计费是按照用户实际用电量进行计费，按时计费是按照用户用电的时间长度进行计费。

9. 电表的数据读取电表的数据读取可以通过电表本身的显示装置来实现，也可以通过远程抄表系统来实现。

远程抄表系统可以实现自动化抄表和远程监控，提高抄表效率和准确性。

10. 电表的违法问题处理对于擅自改装电表、私自调整电表等违法行为，相关部门应当依法予以处理，并追究相关责任人的责任。

用户应当自觉遵守用电规章制度，合法使用电表。

电子式电流互感器的基本原理与应用电子式电流互感器是一种用于测量电流的装置，通过电流变换，将高电流转换为低电流以提供安全的测量，并且可以输出电压或电流信号。

本文将介绍电子式电流互感器的基本原理和应用。

原理电子式电流互感器的基本原理是利用磁性材料的磁通量比例转换电流大小。

电子式电流互感器通常使用铁心线圈，当导体通过线圈时，会产生磁场，线圈会感应出电势，根据法拉第电磁感应原理，当导体中的电流变化时，导体周围的磁场强度也会变化，因此线圈感应的电势也会发生变化。

通过变压器原理，电子式电流互感器可以将电流变换为输出电压或电流信号，从而进行测量。

电子式电流互感器通常具有高精度、高线性、低温漂移和宽频带等优点。

同时，它们还可以支持多路输入和输出，以适应各种应用场景。

应用电子式电流互感器广泛应用于各种领域，例如能源计量、电力质量监测、电力保护和控制、电池管理等。

1.能源计量在工业和民用电网中，电子式电流互感器可以用于测量电网中的实际电流，并且可以输出电流或电压信号，以监测和记录电网中的能源消耗情况。

同时，电子式电流互感器还可以进行电能质量评估，以确保电网运行正常。

2.电力质量监测电子式电流互感器可以用于监测电力系统中的电压和电流波形，以评估电力质量。

如果功率因数低或电压不稳定，电子式电流互感器可以及时检测这些问题并进行修复。

3.电力保护和控制电子式电流互感器也可以用于电力保护和控制。

它们可以检测电网中的故障电流，并在故障发生时进行保护，以避免电线过载或短路。

此外，电子式电流互感器还可以用于配电系统中的电流变化控制。

4.电池管理在一些用于储能的电池系统中，电子式电流互感器可以测量电池的电流和电压，以便管理和控制电池的充放电状况，以保护电池系统的安全性和稳定性。

总结电子式电流互感器是一种广泛应用的电流测量装置，具有高精度、高线性、低温漂移和宽频带等特点。

它们在能源计量、电力质量监测、电力保护和控制、电池管理等领域得到了广泛应用。

单相预付费电子式电能表的原理与应用电能表是用于测量和记录电能消耗的设备，随着科技的进步，电能表也得到了许多改进和创新。

单相预付费电子式电能表作为一种新型的电能表，在电力管理和使用方面起到了重要的作用。

本文将介绍单相预付费电子式电能表的原理和应用。

一、原理单相预付费电子式电能表的工作原理基于电能计量和费用计算。

它由电流互感器、电压互感器、电能计量芯片、显示屏、控制器等组成。

其工作过程如下：1. 电流互感器和电压互感器：单相预付费电子式电能表通过电流互感器和电压互感器来测量电流和电压。

电流互感器是用于测量并降低高压电流，而电压互感器是用于测量并降低高压电压。

通过互感器，电能表可以获取准确的电流和电压数值。

2. 电能计量芯片：电能计量芯片是电能表的核心部件，用于计量电能的消耗。

它通过对电流和电压进行采样和计算，实时地记录电能的使用情况。

经过电能芯片的计算和处理，可以得出用户所消耗的电能量。

3. 显示屏和控制器：显示屏和控制器是用户与电能表进行交互的界面设备。

显示屏用于显示电能的使用情况、剩余金额等信息，方便用户了解自己的电能消耗情况。

控制器则用于进行充值、查询余额、设置功能等操作。

二、应用单相预付费电子式电能表具有以下应用场景和优势：1. 居民用户：单相预付费电子式电能表可广泛应用于居民用户的电力管理中。

通过预付费方式，用户可以提前充值电力，并通过显示屏实时了解自己的电能使用情况和剩余金额，提高用电的主动性和节能意识。

2. 商业用户：商业用户的电力消耗通常较大。

采用单相预付费电子式电能表可以更好地控制电力使用的成本，避免因为大额电费账单而产生的不必要的经济压力。

同时，商业用户也可通过电能表的智能功能实时监测用电情况，进行用电量分析，优化用电策略。

3. 对电力公司的利益保护：使用单相预付费电子式电能表可以有效防止电力盗窃和欠费行为的发生。

采用预付费方式后，电力公司可以在用户将电力全部消耗完之前预收费用，确保用户按照实际使用情况进行电费充值，维护了公司的经济利益。

单相电子式电能表的工作原理及应用研究引言：随着电力行业的发展和电能计量技术的进步，传统的机械式电能表逐渐被单相电子式电能表所取代。

单相电子式电能表具有精确计量、安全可靠、智能化管理等优势，因此在电力系统中得到了广泛的应用。

本文将对单相电子式电能表的工作原理及应用进行详细研究。

一、工作原理1. 电能表结构单相电子式电能表的结构主要由电流传感器、电压电路、信号处理器、运算器、存储器、显示器和通信接口等组成。

电流传感器负责感知电流信号，电压电路用于测量电压波形，信号处理器负责对感测到的电流和电压信号进行滤波、放大和线性化处理，运算器进行电能计量和数据处理，存储器用于存储计量结果，显示器用于显示电能数据，通信接口用于与外部系统进行数据交互。

2. 电能计量原理单相电子式电能表的电能计量基于电能守恒定律和欧姆定律。

当电流通过电能表流过时，电流传感器感测到电流信号，并经过电压电路测量电压信号，通过信号处理器进行滤波和放大处理后送到运算器进行电能计量。

根据欧姆定律和电能守恒定律，电能计量可通过电流和电压的乘积来实现。

运算器根据采集到的电流和电压信号，通过特定算法计算出瞬时功率，再积分得到电能。

3. 主要特点和优势单相电子式电能表相比传统机械式电能表具有以下主要特点和优势：(1) 高精确度：单相电子式电能表采用数字信号处理技术，具有较高的计量精度和稳定性。

(2) 多功能性：单相电子式电能表可实现电能测量、功率因数测量、需量测量等多种功能。

(3) 抄读方便：单相电子式电能表的计量数据可以通过通信接口传输，实现自动抄表和远程监控。

(4) 负载容量大：单相电子式电能表能够适应不同负载条件，满足工业和家庭用电需求。

(5) 节能环保：单相电子式电能表的电能损耗较低，能够减少能源浪费。

二、应用研究1. 工业应用单相电子式电能表在工业领域广泛应用，可用于对电动机、照明设备、变压器等的电能计量，帮助企业实现能耗监测和用电管理，提高能源利用率和降低生产成本。

电子式互感器的原理及应用1. 什么是电子式互感器？电子式互感器是一种常用的电测量装置，它利用电子技术来实现电流和电压的测量。

相比传统的电流互感器和电压互感器，电子式互感器具有体积小、重量轻、精度高、可编程等优点，因此在工业自动化、电能监测等领域得到了广泛的应用。

2. 电子式互感器的工作原理电子式互感器的工作原理是通过感应原理实现电流和电压的测量。

电子式互感器通常由传感器、信号处理电路和输出接口组成。

2.1 电流测量原理电子式互感器中的电流测量是通过感应电路实现的。

当被测电流通过感应电路时，感应电路会产生感应电压，通过对感应电压进行采样和处理，可以得到被测电流的大小和相位信息。

2.2 电压测量原理电子式互感器中的电压测量是通过感应原理实现的。

感应原理是指当被测电压作用于感应电路时，感应电路会产生感应电流，通过对感应电流进行采样和处理，可以得到被测电压的大小和相位信息。

3. 电子式互感器的应用电子式互感器由于具有体积小、重量轻、精度高等优点，被广泛应用于各个领域。

3.1 工业自动化在工业生产过程中，电子式互感器可以用于电流和电压的测量，对电力、电力质量进行监控和控制。

通过实时监测电流、电压等参数，可以及时发现异常情况，并采取相应的措施，提高生产效率和产品质量。

3.2 电能监测电子式互感器可以用于电网的电能监测，可以实时采集电能计量数据，包括电流、电压、功率因数等。

通过对电能数据的分析和处理，可以实现对电能使用情况的监测和管理，并进行能源效率分析，从而为能源节约和环保提供有力支持。

3.3 物联网应用随着物联网技术的发展，电子式互感器可以与传感器、网络等结合，实现对电力设备的远程监测和管理。

通过接入云平台，可以对电力设备进行远程控制和故障诊断，提高设备运行的稳定性和可靠性。

3.4 新能源领域在新能源领域，电子式互感器可以用于太阳能发电系统、风能发电系统等的电流和电压测量。

通过实时监测电能输出情况，可以评估新能源设备的性能和效益，为新能源的开发和利用提供数据支持。
