电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。
所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。
电度表有单相、三相之分。
三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。
选用时应根据电源及负荷情况选择。
?1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。
通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。
也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。
对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。
另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。
如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。
一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。
?2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。
长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。
常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是 A,其额定最大电流值就是6A。
电能表知识点总结电能表，又称电表，是用来测量电气能量消耗的仪表。
在现代社会中，电能表被广泛应用于工业、商业和居民用电等领域，用于计量电能的消耗和收费。
电能表技术的发展与电力行业的发展密切相关，随着科技的进步，电能表的功能和性能也得到了不断的提升。
本文将介绍电能表的基本原理、分类、结构、工作原理、精度等知识点，以帮助读者了解电能表的基本知识。
一、电能表的基本原理电能表是通过测量电流和电压的大小来计算电能的消耗。
在电能表中，电流和电压信号经过一系列的处理和变换，最终转换为可以显示和记录的电能消耗值。
电能表的基本原理可以分为两个部分：电流测量和电压测量。
1. 电流测量原理电流测量是电能表中的一个重要部分，其原理是通过电流互感器或者电流互感器来测量电路中的电流大小。
电流互感器是一种变压器，可以将高压电流转换为低压电流，并提供给电能表进行测量。
通过电流测量，可以得到电路中的电流值，从而计算出电能的消耗。
2. 电压测量原理电压测量是电能表中的另一个重要部分，其原理是通过电压变压器来测量电路中的电压大小。
电压变压器是一种变压器，可以将高压电压转换为低压电压，并提供给电能表进行测量。
通过电压测量，可以得到电路中的电压值，从而计算出电能的消耗。
二、电能表的分类根据电能表的使用方式和计量对象的不同，电能表可以分为多种类型。
常见的电能表主要有静止式电能表、多功能电能表和电子式电能表等。
以下是对这几种电能表的简要介绍：1. 静止式电能表静止式电能表，也称为机械式电能表，是一种使用机械结构进行计量的电能表。
它使用机械装置来测量电流和电压，通过传统的机械式表盘来显示电能消耗值。
静止式电能表的优点是结构简单、成本低廉，但缺点是精度低、维护困难。
2. 多功能电能表多功能电能表是一种具有多种功能的电能表，可以同时测量、记录和分析电流、电压、功率因素、功率等参数。
它可以提供更丰富的数据信息，适合于工业和商业用电场景。
多功能电能表的优点是功能丰富、精度高，但缺点是价格较高。
电能表与电流互感器的合理选用低压计量装置在实际工作中常常出现电流互感器（ＴＡ）和电能表选用不当、联用不妥的现象，给企业造成很大损失。
特别在农村用电中，存在问题更为普遍。
例如，有一个用电户安装了一台２０ｋＶ·Ａ变压器，电工在计量装置中配３只５０／５Ａ的ＴＡ，再联用一只ＤＴ８—２５（５０）的电能表，一个月下来只计得用电量４５０ｋＷ·ｈ左右。
像ＴＡ变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。
笔者结合工作实际，针对计量装置的一些技术问题和有关规章，谈一些肤浅认识，以供大家参考。
１ ＴＡ的合理选用１．１ 本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。
１．２ 现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。
通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。
１．３ ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。
它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。
如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。
１．４ ＴＡ变比选大，在实际工作中常发生。
当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。
所以，为了避免ＴＡ长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于６０％额定值，只要最大负荷电流不超过额定值的１２０％即可。

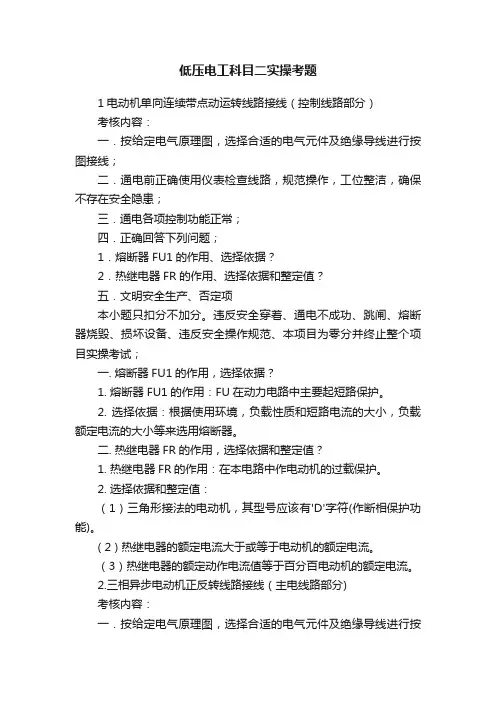

低压电工科目二实操考题1电动机单向连续带点动运转线路接线（控制线路部分）考核内容：一．按给定电气原理图，选择合适的电气元件及绝缘导线进行按图接线；二．通电前正确使用仪表检查线路，规范操作，工位整洁，确保不存在安全隐患；三．通电各项控制功能正常；四．正确回答下列问题；1．熔断器FU1的作用、选择依据？2．热继电器FR的作用、选择依据和整定值？五．文明安全生产、否定项本小题只扣分不加分。
违反安全穿着、通电不成功、跳闸、熔断器烧毁、损坏设备、违反安全操作规范、本项目为零分并终止整个项目实操考试；一. 熔断器FU1的作用，选择依据？1. 熔断器FU1的作用：FU在动力电路中主要起短路保护。
2. 选择依据：根据使用环境，负载性质和短路电流的大小，负载额定电流的大小等来选用熔断器。
二. 热继电器FR的作用，选择依据和整定值？1. 热继电器FR的作用：在本电路中作电动机的过载保护。
2. 选择依据和整定值：（1）三角形接法的电动机，其型号应该有'D'字符(作断相保护功能)。
( 2 ) 热继电器的额定电流大于或等于电动机的额定电流。
（3）热继电器的额定动作电流值等于百分百电动机的额定电流。
2.三相异步电动机正反转线路接线（主电线路部分)考核内容：一．按给定电气原理图，选择合适的电气元件及绝缘导线进行按二．通电前正确使用仪表检查线路，规范操作，工位整洁，确保不存在安全隐患；三．通电各项控制功能正常；四．正确回答下列问题；1．交流接触器KM的作用，选择依据？本主电路中导线选择依据是什么？设：三相异步电动机额定电流为14A，熔断器已选用额定电流为42A，明敷时应该选择多大的铜芯绝缘导线？五．文明安全生产、否定项本小题只扣分不加分。
违反安全穿着、通电不成功、跳闸、熔断器烧毁、损坏设备、违反安全操作规范、本项目为零分并终止整个项目实操考试；一. 交流接触器KM的作用，选择依据？1. 交流接触器KM的作用：KM在本电路中作操作开关。

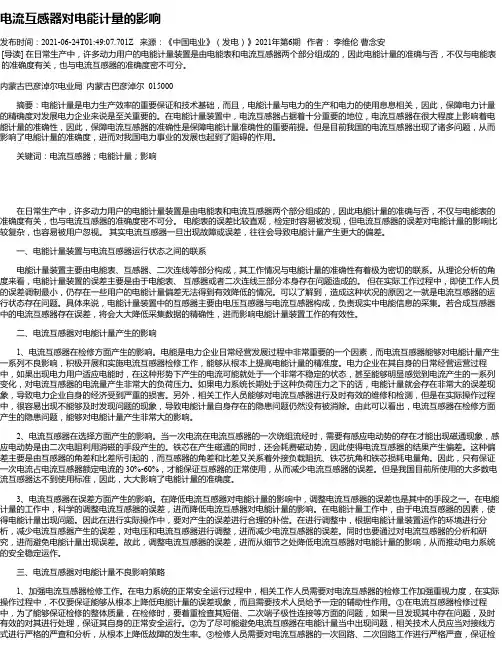

电流互感器对电能计量的影响发布时间：2021-06-24T01:49:07.701Z 来源：《中国电业》（发电）》2021年第6期作者：李维伦曹念安[导读] 在日常生产中，许多动力用户的电能计量装置是由电能表和电流互感器两个部分组成的，因此电能计量的准确与否，不仅与电能表的准确度有关，也与电流互感器的准确度密不可分。
内蒙古巴彦淖尔电业局内蒙古巴彦淖尔 015000摘要：电能计量是电力生产效率的重要保证和技术基础，而且，电能计量与电力的生产和电力的使用息息相关，因此，保障电力计量的精确度对发展电力企业来说是至关重要的。
在电能计量装置中，电流互感器占据着十分重要的地位，电流互感器在很大程度上影响着电能计量的准确性，因此，保障电流互感器的准确性是保障电能计量准确性的重要前提。
但是目前我国的电流互感器出现了诸多问题，从而影响了电能计量的准确度，进而对我国电力事业的发展也起到了阻碍的作用。
关键词：电流互感器；电能计量；影响在日常生产中，许多动力用户的电能计量装置是由电能表和电流互感器两个部分组成的，因此电能计量的准确与否，不仅与电能表的准确度有关，也与电流互感器的准确度密不可分。
电能表的误差比较直观，检定时容易被发现，但电流互感器的误差对电能计量的影响比较复杂，也容易被用户忽视。
其实电流互感器一旦出现故障或误差，往往会导致电能计量产生更大的偏差。
一、电能计量装置与电流互感器运行状态之间的联系电能计量装置主要由电能表、互感器、二次连线等部分构成，其工作情况与电能计量的准确性有着极为密切的联系。
从理论分析的角度来看，电能计量装置的误差主要是由于电能表、互感器或者二次连线三部分本身存在问题造成的。
但在实际工作过程中，即使工作人员的误差调制最小，仍存在一些用户的电能计量偏差无法得到有效降低的情况。
可以了解到，造成这种状况的原因之一就是电流互感器的运行状态存在问题。
具体来说，电能计量装置中的互感器主要由电压互感器与电流互感器构成，负责现实中电能信息的采集。

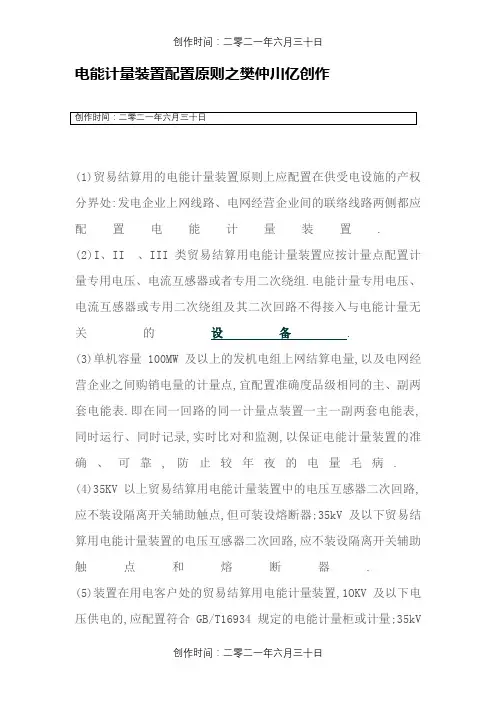

电能计量装置配置原则之樊仲川亿创作(1)贸易结算用的电能计量装置原则上应配置在供受电设施的产权分界处:发电企业上网线路、电网经营企业间的联络线路两侧都应配置电能计量装置.(2)I、II 、III类贸易结算用电能计量装置应按计量点配置计量专用电压、电流互感器或者专用二次绕组.电能计量专用电压、电流互感器或专用二次绕组及其二次回路不得接入与电能计量无关的设备.(3)单机容量100MW及以上的发机电组上网结算电量,以及电网经营企业之间购销电量的计量点,宜配置准确度品级相同的主、副两套电能表.即在同一回路的同一计量点装置一主一副两套电能表,同时运行、同时记录,实时比对和监测,以保证电能计量装置的准确、可靠,防止较年夜的电量毛病. (4)35KV以上贸易结算用电能计量装置中的电压互感器二次回路,应不装设隔离开关辅助触点,但可装设熔断器;35kV及以下贸易结算用电能计量装置的电压互感器二次回路,应不装设隔离开关辅助触点和熔断器.(5)装置在用电客户处的贸易结算用电能计量装置,1OKV及以下电压供电的,应配置符合GB/T16934规定的电能计量柜或计量;35kV电压供电的,宜配置GB/T16934规定的电能计量柜或电能计量箱.(6)贸易结算用的高压电能计量装置应装设电压失压计时器.未配置计量柜(箱)的电能计量装置,其互感器二次回路的所有接线端子、试验端子应能实施铅封. (7)互感器的实际二次负荷应在25%~100%额定二次负荷范围内;电流互感器额定二次负荷的功率因数应为0.8-1.0;电压互感器额定二次功率因数应与实际二次负荷的功率因数接近. (8)电流互感器在正常运行中的实际负荷电流应为额定一次电流值的60%左右,至少应不小于30%.否则,应选用具有高动热稳定性能的电流互感器,以减小变比. (9)选配过载4倍及以上的宽负载电能表,以提高低负荷计量的准确性.(10)经电流互感器接人的电能表,其标定电流宜不超越TA额定二次电流的30%,其额定最年夜电流应为TA额定二次电流的120%左右.直接接入式电能表的标定电流应按正常运行负荷电流的30%左右进行选择.(11)对执行功率因数调整电费的客户,应配置可计量有功电量、感性和容性无功电量的电能表;按最年夜需量计收基本电费的客户,应配置具有最年夜需量计量功能的电能表;实行分时电价的客户,应配置复费率电能表或多功能电能表. (12)配有数据通信接口的电能表,其通信规约应符合DL/T645的要求.(13)具有正、反向送受电的计量点,应配置计量正向和反向有功电量以及四象限无功电量的电能表.一般可配置1只具有计量正、反向有功电量和四象限无功电量的多功能电能表. (14)中性点绝缘系统(如经消弧线圈接地)的电能计量点,应配置经互感器接人的三相三线(3×100V)有功、无功电能表;但个别经过验证、接地电流较年夜的,则应装置经互感器接人的三相四线(3×57.7V)有功、无功电能表. (15)中性点非绝缘系统(即中性点直接接地)的电能计量点,应配置经互感器接人的三相四线(3×57.7V)有功、,无功电能表.(16)三相三线高压线路的电能计量点,配置高压三相三线(3×380V)有功、无功电能表;当照明负荷占总负荷的15%及以上时,为减小线路附加误差,应配置高压三相四线(3×380V/220V)有功、无功电能表,或3只感应式无止逆单相电能表.三相四线制高压线路的电能计量点,应配置高压三相四线有功、无功电能表.电能计量装置的类别分歧,对电能表、互感器的准确度品级要求就不相同.(1)分歧类另外电能计量装置所配置的电能表、互感器的准确度品级应不低于表的规定.(2)I、II类用于贸易结算的电能计量装置中,电压互感器二次回路电压降应不年夜于其额定二次电压的0.2%;其他电能计量装置中二次回路电压降应不年夜于其额定二次电压的0. 5%.准确度品级*0.2级电流互感器仅指发机电出口电能计量装置中配用. (1)接入中性点绝缘系统的3台电压互感器,35kV及以上的宜采纳Y/y方式接线;35kV以下的宜采纳V/V方式接线.接入非中性点绝缘系统的3台电压互感器,宜采纳Yo/yo方式接线.其一次侧接处所式和系统的接处所式应相一致. (2)高压供电,负荷电流为5OA及以下时,宜采纳电能表直接接入方式;负荷电流为5OA以上时,宜采纳电能表经电流互感器接入的接线方式.(3)三相三线制接线的电能计量装置,其2台电流互感器二次绕组与电能表之间宜采纳四线连接.三相四线制连接的电能计量装置,其3台电流互感器二次绕组与电能表之间宜采纳六线连接.(4)所有计费用电流互感器的二次接线应采纳分相接线方式.非计费用电流互感器的二次接线可以采纳星形或不完全星形接线方式.应掌握电能计量装置的接线方式及其规则,深入学习电力行业标准《电能计量装置装置接线规则》及《电能计量装置接线图集》, 并遵照执行.互感器与电能表连接导线截面的年夜小,直接影响互感器的实际二次负载,进而影响计量装置的准确性.因此,必需正确选择互感器二次回路导线的截面.(1)电流互感器二次回路导线截面的选择.电流互感器二次回路导线阻抗是二次负荷阻抗的一部份,尤其在年夜型发电厂、变电所则是其主要部份,它直接影响电流互感器的准确性.因此,当二次回路连接导线的长度一按时,其截面应按电流互感器的额定二次负荷计算确定,一般应不小于4m m2. (2)根据负荷电流的年夜小,配置直接接入式电能表应选择的导线截面如表68所示.(3)电压互感器二次回路导线截面的选择.电压互感器的负荷电流通过二次导线时会发生电压降,那么加在电能表上的电压就不即是电压互感器二次绕组的端电压,这将造成电能表端电压对二次绕组端电压的量值和相位上的变动,由此发生电能量的丈量误差.一般用加年夜导线截面或缩短导线长度来减小TV二次回路电压降.当电压二次回路导线长度一按时,其截面应按允许的电压降计算确定.通常电压二次回路的导线截面应不小于2.。
电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。
所谓一度电（即1K w.h），表示功率为1000W的用电器用电1小时所耗用的电能。
电度表有单相、三相之分。
三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。
选用时应根据电源及负荷情况选择。
1、单相直接接入电度表额定电流:1.5(6)A 1（2）A 2（4）A 2.5（5）A 2.5(10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。
通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。
也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。
对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。
另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。
如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。
一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。
2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。
长时间允许通过的最大额定电流一般可为额定电流的1.5倍，常用有1.5(6)A 此规格均使用互感器接入。
常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是1.5 A,其额定最大电流值就是6A。
电流互感器在电能表中的连接方法
当使用380V的时候，电能表从3个相线上连接了3个电流互感器的次级，从而连结了6个线，再加上原本的3个火线，一共是9个线，加地线是10个线。
10个线在电表10个接头上的连接方法为：
1、外观法：
面对电表下部接线端子排，1---9端中有6个接线孔在一条直线上，则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的；1---9端中有3个接线孔在一条直线上，则这3个接线端分别为A、B、C相母线（火线）引来进电表电压线圈的。
其中1--3端中在一条直线上的两孔接A相电流互感器；4--6端中在一条直线上的两孔接B相电流互感器；7--9端中在一条直线上的两孔接C相电流互感器。
1--3端中另外一孔接A相相线；4--6端中另外一孔接B相相线；7--9端中另外一孔接C相相线。
2、测试法：
用万用表或试灯量测1--3、4--6、7--9中，通者两端分别为A、B、C相的电流线圈，剩余的三孔与第十孔（地线）相通者分别为接A、B、C相的电压线圈。
3、过去习惯接法是第一个电流互感器(A相)接电表的1、3孔，第二个电流互感器（B相）两根线接电表的
4、6孔，第三个电流互感器（C相）的两根线接电表的7、9孔，原本从母线上引出的三根火线（A、B、C相）分别接2、
5、8孔，地线接第十个孔。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
电流互感器和电能表的选用标准电流互感器和电能表选用的级别，是由电能计量装置的类别决定的，运行中的电能计量装置按其所计量电能量的多少和计量对象的重要程度分五类:Ⅰ类电能计量装置月平均用电量500万kWh及以上或变压器容量为10000kVA及以上的高压计费用户、200MW及以上发电机、发电企业上网电量、电网经营企业之间的电量交换点、省级电网经营企业与其供电企业的供电关口计量点的电能计量装置。
Ⅱ类电能计量装置月平均用电量100万kWh及以上或变压器容量为2000kVA及以上的高压计费用户、100MW及以上发电机、供电企业之间的电量交换点的电能计量装置。
Ⅲ类电能计量装置月平均用电量10万kWh及以上或变压器容量为315kVA及以上的计费用户、100MW以下发电机、发电企业厂（站）用电量、供电企业内部用于承包考核的计量点、考核有功电量平衡的110kVA及以上的送电线路电能计量装置。
Ⅳ类电能计量装置负荷容量为315kVA以下的计费用户、发供电企业内部经济技术指标分析、考核用的电能计量装置。
Ⅴ类电能计量装置单相供电的电力用户计费用电能计量装置。
Ⅰ类电能计量装置应至少配0.2s或0.5s等级的有功表，2.0等级的无功表，0.2等级的互感器。
Ⅱ类电能计量装置应至少配0.5s或0.5等级的有功表，2.0等级的无功表，0.2等级的互感器。
Ⅲ类电能计量装置应至少配1.0等级的有功表，2.0等级的无功表，0.5等级的互感器。
电能表铭牌电流5（10）A、10（20）A、5（20）A有何区别？常用电能表的规格有哪些？三相：1.5（6）A 此规格均需要互感器接入；还有5（30）A ,10(60)A,20(80)A,30(100)A. 通俗点说就是负荷开关或者断路器脱扣器的整定电流要在其内，超过100A的加互感器用1.5(6)A.欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求。
电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。
所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。
电度表有单相、三相之分。
三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。
选用时应根据电源及负荷情况选择。
?1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。
通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。
也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。
对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。
另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。
如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。
一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。
?2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。
长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。
常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是 A,其额定最大电流值就是6A。
电能表及互感器的选择(1)准确度等级0.2*级电流互感器仅指发电机出口电能计量装置中配用。
S级电能表与非S级电能表的主要区别在于对轻负载计量的准确度要求不同。
非S级电能表在5%Ib以下没有误差要求，而S级电能表在1%Ib即有误差要求。
(2)、一、二类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.2%；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5%。
(3)、低压供电，负荷电流为50A以下时，宜采用直接接入式电能表；负荷电流为50A及以上时，宜采用经电流互感器接入式的接线方式。
(4)、一、二、三类贸易结算用电能计量装置应按计量点配置计量专用电压、电流互感器或者专用二次绕组。
电能计量专用二次绕组极其二次回路不得接入与电能计量无关的设备。
(5)、35KV以上贸易结算用电计量装置中电压互感器二次回路，应不装设隔离开关辅助接点，但可装熔断器；35KV以下贸易结算用电计量装置中电压互感器二次回路，应不装设隔离开关辅助接点和熔断器。
(6)、互感器二次回路的连接导线应采用铜质单芯绝缘线，对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4平方毫米。
对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5平方毫米。
(7)、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%。
否则应选用高动热稳定电流互感器以减小变比。
(8)、经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二次电流得30%，其额定最大电流应为电流互感器额定二次电流的120%左右。
直接接入电能表的标定电流应按正常运行负荷电流的30%左右进行选择。
(9)、为提高低负荷计量的准确性，应选用过载4倍及以上的电能表。
4、电能计量装置的验收电能计量装置投运前进行验收的项目及内容是；技术资料、现场核查、验收试验、验收结果的处理。
单相电能表的接线方法单相电能表是一种常用的电力计量仪表，可以用于测量单相交流电路中的电能消耗。
下面是单相电能表的两种常见接线方法：直接接入法和互感器接入法。
1.直接接入法1.1确认负载电流不超过电能表的额定电流。
在连接电能表之前，需要确认负载电流不超过电能表的额定电流。
超过额定电流会导致电能表过载，甚至损坏。
1.2按照电能表端子标记图接线。
在电能表上会有端子标记图，标明电源进线、负载线和地线的连接位置。
按照标记图上的指示进行接线。
1.3连接电源进线和负载线。
根据标记图，将电源进线和负载线分别连接到电能表的相应端子上。
确保连接牢固，但不要用力过度以免损坏端子。
2.互感器接入法2.1确认负载电流超过电能表的额定电流，需使用电流互感器。
如果负载电流超过了电能表的额定电流，就需要使用电流互感器来扩大电能表的量程。
根据负载电流的大小选择合适的电流互感器。
2.2根据电流互感器变比和接线方式，将电源进线和负载线连接到电能表。
根据电流互感器的变比和接线方式，将电源进线和负载线连接到电能表和电流互感器上。
通常，电流互感器的进出线接在电能表的进线端子上。
2.3连接互感器进出线。
将电源进线和负载线分别连接到电流互感器的进出线端子上。
确保连接牢固，但不要用力过度以免损坏端子。
2.4连接地线。
为了提高安全性，需要将地线连接到电能表和电流互感器的地线端子上。
确保地线连接牢固。
3.接线注意事项3.1确保电源进线和负载线的正确连接，不要接反。
接反会导致电能表无法正确计量电能消耗。
3.2确保地线的正确连接，以提高安全性。
地线的正确连接可以有效地降低触电风险，提高设备运行的安全性。
以上是单相电能表的两种常见接线方法：直接接入法和互感器接入法。
在实际应用中，根据具体情况选择合适的接线方法，并严格按照接线图进行接线。
2022年电力行业技师模拟考试题姓名:_____________ 年级:____________ 学号:______________一.单选题(共有50题，只有一个正确答案，错选不得分)1、”中国南方电网有限责任公司企业标准,《电能计量装置现场检验作业指导书》其中要求:( )电压互感器都必须用专用放电棒放电。
”A.测试前B.测试后C.测试前和测试后D.测试中参考答案:C2、电流互感器的一次电流要满足正常运行的最大负荷电流，并使正常工作电流大于额定电流的( )。
( )A.1B.0.3C.0.6D.0.75参考答案:B3、如果电动机外壳未接地，当电动机发生一相碰壳时，它的外壳就带有( )A.线电压B.线电流C.相电压D.相电流参考答案:C4、一级动火工作票应提前办理，一级动火工作票的有效期为( )。
A.24hB.48hC.120hD.36h参考答案:B5、南方电网公司供电服务承诺:欠费停电的客户缴清电费后，( )内复电。
A.当天B.8小时C.12小时参考答案:A6、低压断路器是由( )等三部分组成。
A.主触头.操作机构.辅助触头B.主触头.合闸机构.分闸机构C.感受元件.执行元件.传递元件D.感受元件.操作元件.保护元件参考答案:C7、用匝数补偿法补偿电流互感器的比差时，适当( )绕组的匝数使得比差向正方向变化。
A.减少一次B.增加二次C.减少二次D.增加一次与二次参考答案:C8、电能表的准确度等级为2.0级，其含义是说明它的( )不大于±2.0%。
A.相对误差B.基础误差C.绝对误差D.附加误差参考答案:B9、三相电路中，用电设备主要有以下连接法，即( )。
A.三角形连接B.星形连接C.不完全星形连接D.三角形连接.星形连接.不完全星形连接参考答案:D10、导线的电阻值与( )。
A.其两端所加电压成正比B.流过的电流成反比C.所加电压和流过的电流无关D.导线的截面积成正比参考答案:C11、对于三相三线电能表，在进行分相调整时，一般要求应使两组元件的误差彼此相差不超过平衡负载基本误差限( )以内。
电能表与电流互感器的合理选用
低压计量装置在实际工作中常常出现电流互感器（ＴＡ）和电能表选用不当、联用不妥的现象，给企业造成很大损失。
特别在农村用电中，存在问题更为普遍。
例如，有一个用电户安装了一台２０ｋＶ·Ａ变压器，电工在计量装置中配３只５０／５Ａ的ＴＡ，再联用一只ＤＴ８—２５（５０）的电能表，一个月下来只计得用电量４５０ｋＷ·ｈ左右。
像ＴＡ变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。
笔者结合工作实际，针对计量装置的一些技术问题和有关规章，谈一些肤浅认识，以供大家参考。
１ＴＡ的合理选用
１．１本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。
１．２现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。
通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。
１．３ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。
它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。
如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。
１．４ＴＡ变比选大，在实际工作中常发生。
当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。
所以，为了避免ＴＡ长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于６０％额定值，只要最大负荷电流不超过额定值的１２０％即可。
１．５ＴＡ变比选小，这种状况仅发生在电工对实际负荷调查不清，或用电户增加了用电负荷的时候。
曾有书上介绍ＴＡ最大工作电流可达其一次额定电流值的１８０％，这与ＤＬ／Ｔ４４８—２０００规程规定不符。
ＴＡ长时间过负荷运行也会增大误差，并且铁心和二次线圈会过热使绝缘老化。
所以，工作人员应经常测试实际负荷，及时调整ＴＡ变比。
２电能表的合理选用
２．１新规程规定，对于Ⅳ类、Ⅴ类计量装置应选用准确级次２．０级的有功电能表。
无功电能表用于Ⅳ类计量装置时配３．０级，而对于第Ⅴ类计量装置没有作规定。
２．２许多资料（也包括老的电能计量规范）介绍或规定，电能表应工作在５０％～１００％标定电流范围内，误差才小。
当它工作在３０％轻载负荷以下，误差变化很大。
特别是工作在标定电流１０％以下时，因电能表的补偿装置调整限制，不能保证其准确度，超出允许范围的负误差更大。
所以，新颁规程提出“为提高低负荷计量的准确性，应选用过载４倍及以上的电能表”。
目前，Ｄ８６系列表属此类型，其计量负荷范围宽，正在广泛推广使用。
２．３在低压供电线路中，老的规程规定负荷电流为８０Ａ及以下时，宜采用直接接入式电能表。
新规程作了修正，降为负荷电流为５０Ａ及以下宜采用直接接入式电能表，而且标明选配方法：“电能表的标定电流为正常运行负荷电流的３０％左右。
”例如，正常运行负荷电流为３０Ａ，按３０％选择它的标定电流就是９Ａ，规范Ｄ８６系列表就是选用１０（４０）Ａ规格表。
这样，既保证了在轻负荷运行时不小于３０％标定电流，也满足了满负荷运行时不超过它的最大电流。
３ＴＡ与电能表的最优联用
３．１新规程规定“经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二
次电流的３０％，其额定最大电流应为电流互感器额定二次电流的１２０％左右”。
老规程没有这样明确规定，所以，用ＤＴ８—２５（５０）电能表与ＴＡ联用是不妥的。
ＴＡ二次电流已标准化为５Ａ，那么它的３０％就是１．５Ａ，其额定最大电流值就是６Ａ，Ｄ８６系列三相（单相）１．５（６）Ａ型式的电能表就是专为配用ＴＡ设计的。
它的启动电流只有７．５ｍＡ，使１０％的实际负载计量准确度比老式５Ａ电能表提高了３．３倍，从而躲过了轻载误差，相应提高了经济效益。
３．２接入非中性点绝缘系统的电能计量装置，可采用“３只感应式无止逆单相电能表”，这也是新规程增加的内容。
但还需注意：
①与ＴＡ联用只能采用１．５（６）Ａ或３（６）Ａ两种规格的单相电能表，而且不能简单接用，必须经电能表检试人员把内部接线改成电压、电流分开进线形式（如说明书上接线图），接线才正确，不经分开而直接接用属不正确接线，它会影响ＴＡ变比产生误差；
②由于负荷性质变化，功率因数不同，计量三相四线负荷时会出现一表反转，注意在计算总电量时不可将三表的“代数和”错算成三表的“算术和”，给一方造成经济损失。
３．３为了保证综合误差在允许范围内，ＴＡ的二次侧装接负载不能超过额定负载，否则也会增大误差。
所以，要求ＴＡ的二次连线电阻、接触电阻及接用仪表内阻之和不应超过二次额定负载。
规程要求采用４ｍｍ２及以上的单芯铜质绝缘线。
但是，现在的低压计量装置普遍装于计量箱内，ＴＡ二次侧仅接用电能表，二次连线也很短，使用的铜质导线电阻率又很小（不能再用铝线了），关键是要把接触电阻限制在０．１Ω以下。
ＴＡ二次端子螺丝小且短，线粗难以压紧，用２．５ｍｍ２单股铜线比较软，避免了粗线不易弯曲压不紧的毛病，可保证接触电阻在０．１Ω以下。
３．４为了减少误差，ＴＡ与电能表之间连线方式新规程中有更严格的规定。
在计量装置中，若采用２只ＴＡ则二次绕组与电能表之间用四线连接，若采用３只ＴＡ则二次绕组与电能表之间用六线连接，不得再采用简化的三线或四线连接。
