电能表和互感器精度的关系概述说明以及解释1. 引言1.1 概述本文将讨论电能表和互感器之间的精度关系，并阐述它们的作用、功能以及工作原理。

电能表是用于测量电能消耗的设备，而互感器则是用于测量高压线路中电流的变压器。

在实际应用中，为了确保准确计量和监控电能使用情况，电能表和互感器都要具备一定的精度。

1.2 文章结构首先，本文将介绍电能表和互感器的基本原理。

包括它们各自的作用与功能，以及如何通过相互配合工作来实现对电能消耗的测量。

然后，文章将重点讨论精度对电能表和互感器的影响。

我们会定义并说明电能表精度，并介绍常用的测量方法。

同时，还会详细探讨互感器精度对电能表读数的影响因素，并分析精度要求对电能表和互感器设计与选择产生的影响。

接着，我们将提出实际应用中存在的问题与挑战。

这包括测量误差与补偿技术、精度验证与标定方法等方面的内容。

同时，我们还会对行业标准对精度要求进行规定，并进行趋势分析。

最后，我们将进行总结，并提出未来研究方向和建议，以进一步推动电能表和互感器精度的提升与应用。

1.3 目的本文的目的是深入探讨电能表和互感器之间的精度关系，希望能够增加人们对这一领域的了解。

通过论述它们的基本原理、精度影响因素以及相关问题与挑战，旨在促进电能表和互感器技术的发展，并提供给从事相关领域研究或工作的读者有关选择、设计以及改善精度方面的参考依据。

2. 电能表和互感器的基本原理：2.1 电能表的作用和功能：电能表是用于测量、记录和监控电力系统中的电能消耗的设备。

其主要功能是测量电功率，计算并显示累积的电能消耗量。

通过对电流和电压进行采样并进行数学运算，电能表可以准确地测量电能使用情况，并提供相应的数据供用户参考。

2.2 互感器的作用和功能：互感器是一种用来将高电压或高电流信号转换为低电压或低电流信号的装置。

它主要通过变压比例实现信号的转换。

在电力系统中，互感器通常被安装在高压线路上，将高压信号转换成适合于仪表或保护设备使用的低压信号。

电能表互感器接法
电能表的互感器接法有多种，以下为一些主要接法：
1. Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。

2. Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。

3. YN,yn接线方式：多用于大电流接地系统。

4. YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定。

但此接线方式在10KV 及以下的系统中不采用。

此外，当电能表需用在大电流电路中时，可在电源线与电能表之间加接电流互感器。

当电能表接在大电流电路中时，应在电能表与电路之间接电流互感器，匝数少的线圈串接在电源线上，匝数多的线圈与电能表内部的电流线圈串接。

同时请注意，电流互感器的安装必须牢固，互感器外壳的金属外露部分应可靠接地。

以上内容仅供参考，如需了解更具体准确的接法建议咨询电力专业技术人员或查看电力相关操作规范。

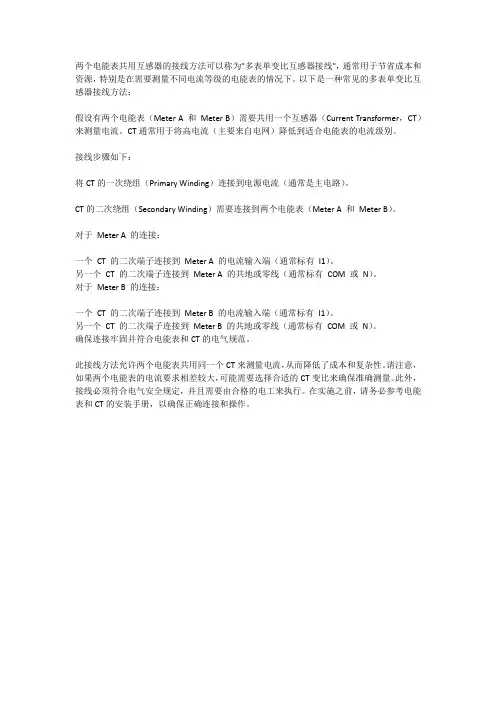

两个电能表共用互感器的接线方法可以称为"多表单变比互感器接线"，通常用于节省成本和资源，特别是在需要测量不同电流等级的电能表的情况下。

以下是一种常见的多表单变比互感器接线方法：
假设有两个电能表（Meter A 和Meter B）需要共用一个互感器（Current Transformer，CT）来测量电流。

CT通常用于将高电流（主要来自电网）降低到适合电能表的电流级别。

接线步骤如下：
将CT的一次绕组（Primary Winding）连接到电源电流（通常是主电路）。

CT的二次绕组（Secondary Winding）需要连接到两个电能表（Meter A 和Meter B）。

对于Meter A 的连接：
一个CT 的二次端子连接到Meter A 的电流输入端（通常标有I1）。

另一个CT 的二次端子连接到Meter A 的共地或零线（通常标有COM 或N）。

对于Meter B 的连接：
一个CT 的二次端子连接到Meter B 的电流输入端（通常标有I1）。

另一个CT 的二次端子连接到Meter B 的共地或零线（通常标有COM 或N）。

确保连接牢固并符合电能表和CT的电气规范。

此接线方法允许两个电能表共用同一个CT来测量电流，从而降低了成本和复杂性。

请注意，如果两个电能表的电流要求相差较大，可能需要选择合适的CT变比来确保准确测量。

此外，接线必须符合电气安全规定，并且需要由合格的电工来执行。

在实施之前，请务必参考电能表和CT的安装手册，以确保正确连接和操作。

电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

?1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A 5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

?2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。

常用表法如下：电压标法: 3X220/380 三相四线标法3X380 三相三线标法规程规定“经电流互感器接入的电能表,其标定电流宜不超过电流互感器额定二次电流的30%,其额定最大电流应为电流互感器额定二次电流的120%左右”电流互感器二次电流已标准化为5A,那么它的30%就是 A,其额定最大电流值就是6A。

电能表互感器接线方法电能表互感器是用来进行电能计量的重要设备，其接线方法直接影响到电能表的准确性和稳定性。

正确的接线方法不仅可以保证电能表的正常运行，还可以提高电能计量的准确性。

因此，掌握电能表互感器的正确接线方法是非常重要的。

首先，我们需要了解电能表互感器的基本结构。

电能表互感器通常由主变压器和副变压器组成。

主变压器用来测量电流，副变压器用来测量电压。

在接线时，需要将主变压器和副变压器正确连接到电能表上，以确保测量的准确性。

接下来，我们来介绍一种常见的电能表互感器接线方法。

首先，我们需要将主变压器的一端连接到电能表的电流输入端，另一端连接到电流输出端。

同时，将副变压器的一端连接到电能表的电压输入端，另一端连接到电压输出端。

这样一来，电能表就可以准确地测量电流和电压，从而实现对电能的计量。

在接线时，还需要注意一些细节问题。

首先，要确保接线的连接牢固可靠，避免出现接触不良的情况。

其次，要注意接线的顺序，按照正确的顺序进行接线可以有效地避免出现接线错误的情况。

此外，还要注意接线的绝缘，确保接线处不会出现漏电的情况。

除了以上介绍的接线方法外，还有一些特殊情况下的接线方法需要特别注意。

例如，在多路电能表的接线中，需要根据实际情况选择合适的接线方式，以确保各路电能表的正常运行。

在接线时，还需要考虑到电能表互感器的额定容量和额定电流，选择合适的接线方式以适应不同的电能计量需求。

总的来说，电能表互感器的接线方法对电能计量的准确性和稳定性有着重要的影响。

正确的接线方法可以保证电能表的正常运行，提高电能计量的准确性。

因此，我们在进行电能表互感器接线时，需要仔细阅读相关的接线说明书，按照要求进行正确的接线操作。

只有这样，才能确保电能表的准确性和稳定性，为电能计量工作提供可靠的保障。

高压用电则还应选用电压互感器。

应根据计算负荷选配互感器，比如100千瓦，计算电流为100/0.38/1.732=152A，则可选择200/5的电流互感器，计算电流应在选用的额定电流的三分之二左右较好。

低压电流互感器的变比一般有：20、30、40、50、75、100、150、200、250、300、400、500、600、750、1000、1250/5A,这只是大致的，具体情况具体分析。

根据你当前回路的电流选互感器，电度表接互感器，1.计算回路的额定电流2.额定电流乘4/3，得互感器一次电流的最小值。

3.按产品目录，选取比步骤2略大的一次电流值的互感器即可计量用互感器最好将满量程测量在三分之二处即可１.电流互感器（TA）的合理选用１．１本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。

１．２现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。

通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。

１．３ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。

它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。

如有一台１００ｋＶ•Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。

１．４ＴＡ变比选大，在实际工作中常发生。

当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。

电能表与电流互感器的合理选用低压计量装置在实际工作中常常出现电流互感器（ＴＡ）和电能表选用不当、联用不妥的现象，给企业造成很大损失。

特别在农村用电中，存在问题更为普遍。

例如，有一个用电户安装了一台２０ｋＶ·Ａ变压器，电工在计量装置中配３只５０／５Ａ的ＴＡ，再联用一只ＤＴ８—２５（５０）的电能表，一个月下来只计得用电量４５０ｋＷ·ｈ左右。

像ＴＡ变比选大、配小、准确级次不够，电能表容量偏大、偏小等更是常见。

笔者结合工作实际，针对计量装置的一些技术问题和有关规章，谈一些肤浅认识，以供大家参考。

１ ＴＡ的合理选用１．１ 本地区用电户多属第Ⅳ类、第Ⅴ类电能表计量装置，老规程要求ＴＡ准确级次为０．５级就可以，而新的ＤＬ／Ｔ４４８—２０００《电能计量装置技术管理规程》要求，应配置准确级次为０．５Ｓ级的ＴＡ。

１．２ 现在安装的低压电流互感器多采用穿心式，灵活性大，可根据实际负荷电流大小选择变比，但确定穿绕匝数要注意铭牌标注方法，否则容易出错。

通常穿绕匝数是以穿绕入互感器中心的匝数为准，而不是以绕在外围的匝数为准，当误为外围匝数时，计算计量电能将会出现很大差错。

１．３ ＴＡ如何选择，简单说来就是怎样确定额定一次电流的问题。

它应“保证其在正常运行中的实际负荷电流达到额定值的６０％左右，至少应不小于３０％”。

如有一台１００ｋＶ·Ａ配变供制砖机生产用电，负荷率为７０％左右，那么在正常生产时的实际负荷电流约１００Ａ，按上面所述标准选择，就应该配置１５０／５Ａ规格的ＴＡ，这样就保证了轻负荷时工作电流不低于３０％额定值，同时也满足了对ＴＡ的二次侧实际负荷的要求。

１．４ ＴＡ变比选大，在实际工作中常发生。

当用电处在轻负荷时，实际负荷电流将低于ＴＡ的一次额定电流的３０％，特别当负载电流低到标定电流值的１０％及以下时，比差增加，并且是负误差。

所以，为了避免ＴＡ长期运行在低值区间，对于农村负荷或变化较大的负荷，宜选用高于６０％额定值，只要最大负荷电流不超过额定值的１２０％即可。

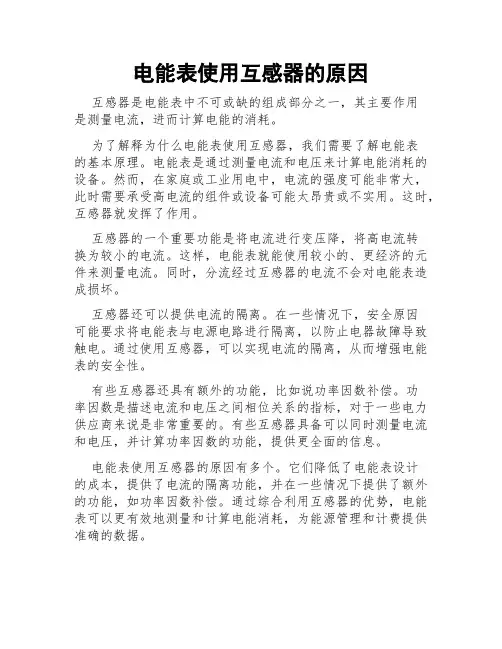

电能表使用互感器的原因
互感器是电能表中不可或缺的组成部分之一，其主要作用
是测量电流，进而计算电能的消耗。

为了解释为什么电能表使用互感器，我们需要了解电能表
的基本原理。

电能表是通过测量电流和电压来计算电能消耗的设备。

然而，在家庭或工业用电中，电流的强度可能非常大，此时需要承受高电流的组件或设备可能太昂贵或不实用。

这时，互感器就发挥了作用。

互感器的一个重要功能是将电流进行变压降，将高电流转
换为较小的电流。

这样，电能表就能使用较小的、更经济的元件来测量电流。

同时，分流经过互感器的电流不会对电能表造成损坏。

互感器还可以提供电流的隔离。

在一些情况下，安全原因
可能要求将电能表与电源电路进行隔离，以防止电器故障导致触电。

通过使用互感器，可以实现电流的隔离，从而增强电能表的安全性。

有些互感器还具有额外的功能，比如说功率因数补偿。

功
率因数是描述电流和电压之间相位关系的指标，对于一些电力供应商来说是非常重要的。

有些互感器具备可以同时测量电流和电压，并计算功率因数的功能，提供更全面的信息。

电能表使用互感器的原因有多个。

它们降低了电能表设计
的成本，提供了电流的隔离功能，并在一些情况下提供了额外的功能，如功率因数补偿。

通过综合利用互感器的优势，电能表可以更有效地测量和计算电能消耗，为能源管理和计费提供准确的数据。

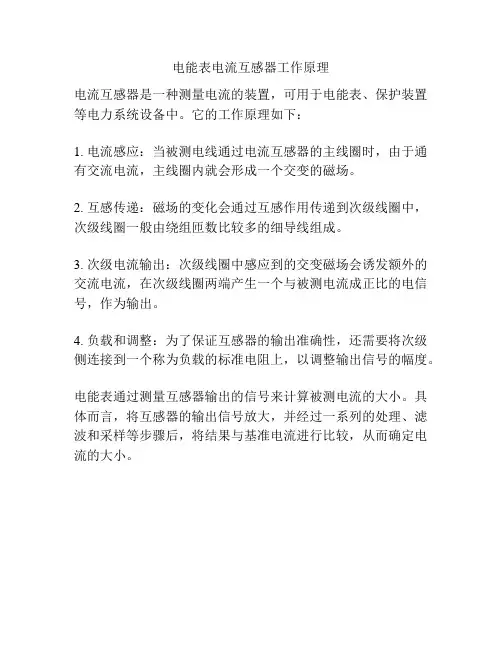

电能表电流互感器工作原理
电流互感器是一种测量电流的装置，可用于电能表、保护装置等电力系统设备中。

它的工作原理如下：
1. 电流感应：当被测电线通过电流互感器的主线圈时，由于通有交流电流，主线圈内就会形成一个交变的磁场。

2. 互感传递：磁场的变化会通过互感作用传递到次级线圈中，次级线圈一般由绕组匝数比较多的细导线组成。

3. 次级电流输出：次级线圈中感应到的交变磁场会诱发额外的交流电流，在次级线圈两端产生一个与被测电流成正比的电信号，作为输出。

4. 负载和调整：为了保证互感器的输出准确性，还需要将次级侧连接到一个称为负载的标准电阻上，以调整输出信号的幅度。

电能表通过测量互感器输出的信号来计算被测电流的大小。

具体而言，将互感器的输出信号放大，并经过一系列的处理、滤波和采样等步骤后，将结果与基准电流进行比较，从而确定电流的大小。

电流互感器在电能表中的连接方法
当使用380V的时候，电能表从3个相线上连接了3个电流互感器的次级，从而连结了6个线，再加上原本的3个火线，一共是9个线，加地线是10个线。

10个线在电表10个接头上的连接方法为：
1、外观法：
面对电表下部接线端子排，1---9端中有6个接线孔在一条直线上，则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的；1---9端中有3个接线孔在一条直线上，则这3个接线端分别为A、B、C相母线（火线）引来进电表电压线圈的。

其中1--3端中在一条直线上的两孔接A相电流互感器；4--6端中在一条直线上的两孔接B相电流互感器；7--9端中在一条直线上的两孔接C相电流互感器。

1--3端中另外一孔接A相相线；4--6端中另外一孔接B相相线；7--9端中另外一孔接C相相线。

2、测试法：
用万用表或试灯量测1--3、4--6、7--9中，通者两端分别为A、B、C相的电流线圈，剩余的三孔与第十孔（地线）相通者分别为接A、B、C相的电压线圈。

3、过去习惯接法是第一个电流互感器(A相)接电表的1、3孔，第二个电流互感器（B相）两根线接电表的
4、6孔，第三个电流互感器（C相）的两根线接电表的7、9孔，原本从母线上引出的三根火线（A、B、C相）分别接2、
5、8孔，地线接第十个孔。

电能表及互感器的选择(1)准确度等级0.2*级电流互感器仅指发电机出口电能计量装置中配用。

S级电能表与非S级电能表的主要区别在于对轻负载计量的准确度要求不同。

非S级电能表在5%Ib以下没有误差要求，而S级电能表在1%Ib即有误差要求。

(2)、一、二类用于贸易结算的电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.2%；其他电能计量装置中电压互感器二次回路电压降应不大于其额定二次电压的0.5%。

(3)、低压供电，负荷电流为50A以下时，宜采用直接接入式电能表；负荷电流为50A及以上时，宜采用经电流互感器接入式的接线方式。

(4)、一、二、三类贸易结算用电能计量装置应按计量点配置计量专用电压、电流互感器或者专用二次绕组。

电能计量专用二次绕组极其二次回路不得接入与电能计量无关的设备。

(5)、35KV以上贸易结算用电计量装置中电压互感器二次回路，应不装设隔离开关辅助接点，但可装熔断器；35KV以下贸易结算用电计量装置中电压互感器二次回路，应不装设隔离开关辅助接点和熔断器。

(6)、互感器二次回路的连接导线应采用铜质单芯绝缘线，对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4平方毫米。

对电压二次回路，连接导线截面积应按允许的电压降计算确定，至少应不小于2.5平方毫米。

(7)、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%。

否则应选用高动热稳定电流互感器以减小变比。

(8)、经电流互感器接入的电能表，其标定电流宜不超过电流互感器额定二次电流得30%，其额定最大电流应为电流互感器额定二次电流的120%左右。

直接接入电能表的标定电流应按正常运行负荷电流的30%左右进行选择。

(9)、为提高低负荷计量的准确性，应选用过载4倍及以上的电能表。

4、电能计量装置的验收电能计量装置投运前进行验收的项目及内容是；技术资料、现场核查、验收试验、验收结果的处理。

电表与互感器的选择与型号Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】电表与互感器的选择与型号一、电能表的定义电度表是用来自动记录用户电量的仪表，用以计算电费。

所谓一度电（即），表示功率为1000W的用电器用电1小时所耗用的电能。

电度表有单相、三相之分。

三相三线制用于动力，三相四线制用于照明或含三相用电设备的动力线路的计费。

选用时应根据电源及负荷情况选择。

1、单相直接接入电度表额定电流:(6)A 1（2）A 2（4）A （5）A (10)A 5（10）A5(20)A 5(30)A 10(40)A 10(60)A 15(60)A 20(80)A 极限 20(100)A(极少用到)等，最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电能表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

通过电能表的电流可高达基本电流的2～8倍，达不到2倍表上只标基本电流值。

也就是说，如果某用户所装电能表只标有一个电流值，如5A，这只是基本电流值，并非允许通过的最大电流。

对于这种电能表一般可以超载到120%也不会发生问题，而且能满足电能表的准确测量。

另一方面，感应系电能表由于其转动机构阻力较大，按标准规定起动电流不能低于基本电流的0．5%（准确度为级的电能表），可见电能表轻载到基本电流的0．5%以下时可能无法起动。

如果负载经常在100A左右的话建议选装三相四线电能表相对安全. 20(100)A的电能表在单相电能表电流规格中已属极限. 如果最大负载电流超过80A 可以适当选择此规格。

一般单项电度表允许短时间通过的最大额定电流为额定电流的2倍，少数厂家的电度表为额定电流的3倍和4倍。

2、三相四线电度表额定电流：5(30)A 10(60)A 20(80)A 30(100)A等。

长时间允许通过的最大额定电流一般可为额定电流的倍，常用有(6)A 此规格均使用互感器接入。

关于电表与互感器的配比，你了解多少？
如果现场接线正常只是系统未设置互感器倍率的话，只需要将截止到改正系统错误倍率时的电量乘以实际现场倍率就是实际用电量。

互感器的计算
低压表计一般只使用电流互感器，就以电流互感器简单介绍。

直接接入式电能表
直接抄表底，计算公式：用电量=本次抄表示数-上次抄表示数
经电流互感器接入式
因为电流互感器将大电流转化为小电流流经电能表，所以电能表计算的电流要比实际电流小。

具体数值关系为：实际电流I1/电能表显示电流I2=互感器倍率k
根据P=UIcos￠可以算出
P1=UI1cos￠=UI2*k*cos￠=kP2
所以实际用电量=k*抄表用电量
举例说明
如图电流互感器倍率k=300/5=60，也就是60倍的互感器。

举例：新表安装采用的60倍互感器，现场接线正确的情况下系统录入错误，导致系统计算用电量时不准，后将系统更改正确，更正时的表底是1000kwh，那么实际用了多少电量？
根据公式：实际用电量=（本次表底-上次表底）*倍率
P=(1000kwh-0kwh)*60=60000kwh
结束语
这是在现场接线正确的情况下计算出的实际数据，只需要乘以倍率即可。

如果现场接线错误或倍率错误，同时系统录入错误的话，又是另一种算法了。
