电能表互感器接法
电能表的互感器接法有多种，以下为一些主要接法：
1. Vv 接线方式：广泛用于中性点绝缘系统或经消弧线圈接地的35KV及以下的高压三相系统，特别是10KV三相系统，接线来源于三角形接线，只是“口”没闭住，称为Vv接，此接线方式可以节省一台电压互感器，可满足三相有功、无功电能计量的要求，但不能用于测量相电压，不能接入监视系统绝缘状况的电压表。
2. Y,yn接线方式：主要采用三铁芯柱三相电压互感器，多用于小电流接地的高压三相系统，二次侧中性接线引出接地，此接线为了防止高压侧单相接地故障，高压侧中性点不允许接地，故不能测量对地电压。
3. YN,yn接线方式：多用于大电流接地系统。
4. YN,yn,do接线方式：也称为开口三角接线，在正常运行状态下，开口三角的输出端上的电压均为零，如果系统发生一相接地时，其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍，这样便于交流绝缘监视电压继电器的电压整定。
但此接线方式在10KV 及以下的系统中不采用。

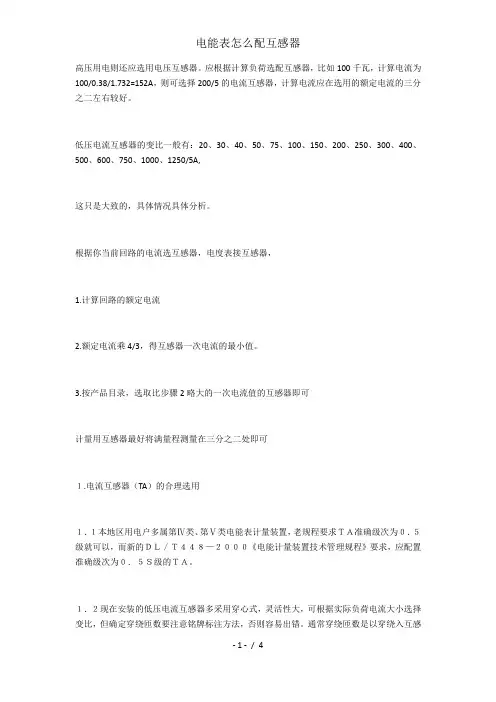

此外，当电能表需用在大电流电路中时，可在电源线与电能表之间加接电流互感器。
当电能表接在大电流电路中时，应在电能表与电路之间接电流互感器，匝数少的线圈串接在电源线上，匝数多的线圈与电能表内部的电流线圈串接。
同时请注意，电流互感器的安装必须牢固，互感器外壳的金属外露部分应可靠接地。
以上内容仅供参考，如需了解更具体准确的接法建议咨询电力专业技术人员或查看电力相关操作规范。

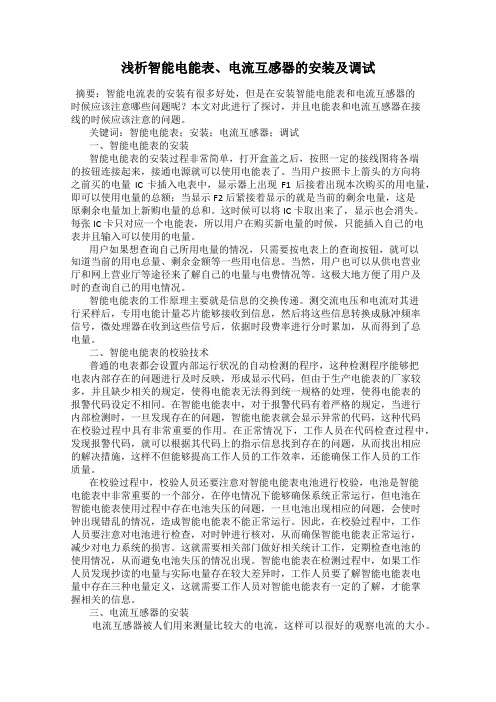

浅析智能电能表、电流互感器的安装及调试摘要：智能电流表的安装有很多好处，但是在安装智能电能表和电流互感器的时候应该注意哪些问题呢？本文对此进行了探讨，并且电能表和电流互感器在接线的时候应该注意的问题。
关键词：智能电能表；安装；电流互感器；调试一、智能电能表的安装智能电能表的安装过程非常简单，打开盒盖之后，按照一定的接线图将各端的按钮连接起来，接通电源就可以使用电能表了。
当用户按照卡上箭头的方向将之前买的电量IC卡插入电表中，显示器上出现F1后接着出现本次购买的用电量，即可以使用电量的总额；当显示F2后紧接着显示的就是当前的剩余电量，这是原剩余电量加上新购电量的总和。
这时候可以将IC卡取出来了，显示也会消失。
每张IC卡只对应一个电能表，所以用户在购买新电量的时候，只能插入自己的电表并且输入可以使用的电量。
用户如果想查询自己所用电量的情况，只需要按电表上的查询按钮，就可以知道当前的用电总量、剩余金额等一些用电信息。
当然，用户也可以从供电营业厅和网上营业厅等途径来了解自己的电量与电费情况等。
这极大地方便了用户及时的查询自己的用电情况。
智能电能表的工作原理主要就是信息的交换传递。
测交流电压和电流对其进行采样后，专用电能计量芯片能够接收到信息，然后将这些信息转换成脉冲频率信号，微处理器在收到这些信号后，依据时段费率进行分时累加，从而得到了总电量。
二、智能电能表的校验技术普通的电表都会设置内部运行状况的自动检测的程序，这种检测程序能够把电表内部存在的问题进行及时反映，形成显示代码，但由于生产电能表的厂家较多，并且缺少相关的规定，使得电能表无法得到统一规格的处理，使得电能表的报警代码设定不相同。
在智能电能表中，对于报警代码有着严格的规定，当进行内部检测时，一旦发现存在的问题，智能电能表就会显示异常的代码，这种代码在校验过程中具有非常重要的作用。
在正常情况下，工作人员在代码检查过程中，发现报警代码，就可以根据其代码上的指示信息找到存在的问题，从而找出相应的解决措施，这样不但能够提高工作人员的工作效率，还能确保工作人员的工作质量。
电能表及电流互感器安装施工方案1. 引言本文档旨在提供电能表及电流互感器的安装施工方案，以确保安装过程符合相关法规和标准，并保证设备的正常运行。
2. 安装施工准备在进行电能表及电流互感器的安装施工之前，需要进行以下准备工作：- 确定安装位置：根据电力系统的布局和要求，确定电能表及电流互感器的安装位置，确保能够准确测量电能和电流。
- 准备所需工具和材料：包括螺丝刀、钳子、绝缘胶带、电缆等。
- 检查设备完整性：确保电能表及电流互感器设备完整，并进行必要的检查和测试。
3. 安装步骤以下是电能表及电流互感器的安装步骤：3.1 安装电流互感器1. 关闭电源：在安装电流互感器之前，务必切断电力系统的电源，确保安全。
2. 安装互感器：根据设备的安装要求，将电流互感器安装在预定位置。
确保互感器与电缆的连接牢固可靠。
3. 进行电缆连接：根据互感器的接线要求，进行电缆的连接。
确保连接无误并固定牢固。
4. 进行绝缘处理：使用绝缘胶带等材料对电缆进行绝缘处理，防止漏电和短路等问题。
3.2 安装电能表1. 关闭电源：在安装电能表之前，再次切断电力系统的电源，确保安全。
2. 确定安装位置：根据电能表的使用要求和要测量的电路，确定电能表的安装位置。
3. 安装电能表：将电能表安装在预定位置，确保安装牢固可靠。
根据电能表的接线要求，进行电缆的连接。
4. 进行绝缘处理：同样对电能表的电缆进行绝缘处理，确保安全可靠。
4. 安装验收在完成电能表及电流互感器的安装施工后，需要进行安装验收，以确保设备的正常运行。
验收过程包括：- 仔细检查设备的连接和固定情况。
- 进行必要的电气测试和校准，确保测量结果准确可靠。
- 确认设备与电力系统的连接正确无误。
- 检查设备的显示和指示功能是否正常。
5. 安全注意事项在安装电能表及电流互感器的过程中，需要注意以下安全事项：- 切断电源：在安装之前和安装过程中，务必切断电力系统的电源，以确保人身和设备的安全。
国家电网公司计量现场施工质量工艺规范1 总则为确保电能计量、用电信息采集的准确性和可靠性，落实电能计量装置、采集系统建设质量管理要求，提升计量装置、用电信息采集终端及其附属设备的现场安装质量和工艺水平，特制定本规范。
本规范规定了计量箱（柜）、电能表、互感器、用电信息采集终端、试验接线盒等设备及连接导线的现场施工质量、工艺要求。
本规范适用于国家电网公司系统计量现场施工质量、工艺过程控制和检查验收。
2 计量现场施工一般要求计量现场施工应遵守Q/GDW 1799的规定《国网公司电力安全工作规定》。
计量现场应按照计量箱（柜）安装(检查）、箱（柜）内设备安装、导线敷设、设备连接、检查、封印的顺序进行施工。
（1）计量箱（柜）安装(检查）：高压计量柜（高供高计），低压计量柜（高供低计），直接接入式三相动力表箱，经互感器接入式表箱，配变出口表箱，单相表箱。
（2）箱（柜）内设备安装：电压互感器，电流互感器,刀闸开关，试验接线盒，电能表，采集终端，采集器，集中器，断路器，接线端子等。
（3）导线敷设：互感器至试验接线盒，试验接线盒至电能表，电能表至采集终端。
先强电，后弱电安装，先安装采集器、集中器电源线，安装采集终端、采集器至电能表的通信线，安装采集终端天线。
（4）设备连接：v1.0 可编辑可修改（5）检查：核对计量倍率，接线是否正确，是否专用计量绕组，导线连接是否可靠，电能表是否清零，标识和档案资料是否齐全等。
（6）封印：互感器二次端钮盒、试验接线盒、电能表端钮盖、采集终端、计量箱柜门。
计量装置、采集终端配置应满足GB/T 16934、DL/T 448、Q/GDW 347、Q/GDW 11008及其他现行相关标准要求。
2.4 施工前应对设备外观进行检查。
设备外观应满足以下要求:2.4.1 设备外观完整、无破损、变形现象；2.4.2 计量箱（柜）应有永固铭牌、有电气原理接线图、条码等必要信息；各类信息正确、字迹清晰，无缺失或脱落可能，如图1、图2所示；2.4.3设备资产号、型号、规格应与SG186系统的任务单、图纸一致；强制检定的计量器具封印应齐全、合格证应在有效期内、计量准确度等级应符合DL/T 448规定的要求。
三相四线电能表有10个接线端子，1、2、3、4、5、6、7、8、9、10、
电流互感器有：P1面、P2面。
互感器与电表接线不当是会逆转的。
电源线从互感器P1穿过时，S1接电表进线端，S2接出线端，称正接式；
按顺序接
1、4、7端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
3、6、9端子接电流互感器的S2出线
10接零线，
:
若从P2穿过时，S1接电表出线端，S2接进线端，称反接式。
按顺序接
3、6、9端子接电流互感器的S1出线，
2、5、8端子从电源线引一根电线出来接
1、4、7端子接电流互感器的S2出线
10接零线，
两种接线方式的电表均正转，违反上述接线时电表则逆转。
要注意的是，
【
一、一般情况选择正接，电流互感器的表面上有一面上标有P1标志，安装时，这一面要面向电源侧。
二、电流线（互感器的出线S1和S2）必须和电压线（从电源线引出来的线）相序要对应。
三、注意互感器的变比和穿心匝数。
两种接线方式的电表均正转，违反上述接线时电表则逆转。
单相电表安装施工方案
在进行单相电表的安装施工时，需要按照以下步骤进行操作，以确保安全、稳定地完成电表的安装工作。
施工前准备
在进行施工前，首先需要准备好必要的工具和材料，包括但不限于：•单相电表
•电表箱
•电线
•电线夹具
•施工工具（如螺丝刀、扳手等）
施工步骤
1.确定安装位置首先需要确定电表的安装位置，一般应选择在离用电
用户较近的地方，方便用户查看电表读数。
2.安装电表箱将电表箱固定在墙面或支架上，确保电表箱安装牢固。
3.连接电线将电线根据布线要求连接到电表的相应位置，确保接线牢
固、接触良好。
4.接通电源在确认电线连接正确无误后，接通电源，检查电表显示是
否正常。
5.检查进行必要的检查工作，确保电表安装无误，电流电压正常。
6.封闭电表箱将电表箱密封，以防止外界环境对电表的影响。
施工注意事项
•在进行操作时，务必断开电源，避免发生触电事故。
•严格按照电路原理进行连接，避免出现短路或其他故障。
•施工完成后，应妥善保管好施工工具和材料，确保安全。
•如有任何问题出现，应及时联系专业电工进行处理。
通过以上步骤和注意事项，可以安全、稳定地完成单相电表的安装施工工作。
希望以上内容对您有所帮助。
电表施工方案引言电表施工方案是指在供电系统中，为用户安装电能表的具体步骤和要求。
合理的电表施工方案能够确保电表的安全、稳定和准确工作，同时减少电能损失，提高供电质量。
本文将介绍电表施工的流程、设备要求和安全注意事项。
施工流程电表施工的主要流程如下：1.施工准备：包括收集必要的资料和文件、调查现场环境、准备必要的工具和材料。
2.确定安装位置：根据设计要求和用户需求，在供电系统中确定电表的安装位置。
3.安装电表支架：根据电表安装位置，安装电表支架，确保支架稳固可靠。
4.安装电表：将准备好的电表安装在支架上，连接电表与电源线路，确保接线正确且牢固。
5.验证电表：通电后，验证电表的正常运行和准确度，确保电表无误。
6.完善施工记录：将施工过程中的相关数据和信息整理记录，包括电表的型号、编号、安装位置等。
设备要求电表施工所需的设备和材料主要包括：1.电表支架：用于安装电表的支撑框架，应具备稳固可靠的特性。
2.电源线路：将供电系统与电表连接的电线，应选用符合国家标准的电线。
3.电力工具：如电钳、电动螺丝刀等，用于安装电表支架和接线。
4.测试仪器：如电流表、电压表等，用于验证电表的运行和准确度。
安全注意事项在进行电表施工时，需要注意以下安全事项：1.施工人员应具备相关的电力安全知识和操作技巧，遵循施工规范和操作规程。
2.在进行接线时，应先切断供电系统的电源，确保操作安全。
3.施工现场应清洁整齐，杂物应及时清除，以防引发事故。
4.施工人员应佩戴绝缘手套和注意接地安全，防止触电事故的发生。
5.在进行电表验证时，应按照标准操作，避免短路和触电风险。
总结电表施工方案是确保电表安全、稳定和准确工作的关键。
准确的施工流程、合适的设备要求和严格的安全注意事项，能够有效提高施工质量和供电可靠性。
施工方案的制定应考虑实际情况和用户需求，同时遵循相关法规和标准。
只有科学合理的电表施工方案，才能为用户提供满意的电力服务。
三相电能表及互感器安装施工方案
目录
一、安装前准备 (3)
1、准备工作安排 (3)
2、人员要求 (3)
3、主要仪器仪表和工具 (3)
二、现场作业注意事项 (4)
1、危险点分析 (4)
2、安全措施 (4)
3、事故预想及异常情况处理 (5)
4、文明施工细则 (5)
三、现场安装工序及时间预算 (6)
1、直接接入式低压三相电能表安装 (6)
2、低压带电流互感器三相电能表安装 (6)
3、现场带电装（换）直接接入式三相电能表 (7)
4、现场带电装（换）低压带电流互感器的三相电能表 (7)
5、电表安装竣工检查 (8)
6、三相表安装时间预算 (9)
一、安装前准备
1、准备工作安排
根据工程量清单，确定工作内容。
使全体施工人员熟悉工作内容、进度要求、作业标准、安全注意事项。
由工作负责人监督检查。
了解现场作业环境条件，分析可能遇到的问题，提出有效的预防措施。
携带的工具和材料能够满足安装作业的需求。
2、人员要求
现场作业人员应身体健康、精神状态良好
现场工作负责人必须具备相关工作经验，且熟悉电气设备安全知识。
工作班成员不得少于 2 人。
工作人员必须具备必要的电气专业（或电工基础）知识，掌握本专业作业技能，必须持有电工证等证件。
工作班人员必须熟悉熟悉现场安全作业要求，并经安规考试合格。
3、主要仪器仪表和工具
二、现场作业注意事项
1、危险点分析
2、安全措施
进入工作现场，工作人员必须戴安全帽，穿工作服，正确使用劳动保护用品。
现场作业必须执行派工单制度，工作监护制度、工作间断、转移和终结制度开工前，工作负责人应对工作人员详细交代在工作区内的安全注意事项，进行危险点分析。
工作现场应装设遮拦或围拦或标示牌或设置临时工作区等，操作必须有专人监护。
检查实际接线与现场、要求是否一致，实际安装位是否与派工内容一致，如
发现不一致，应及时进行报告、更正，确认无误后方可进行安装作业。
在进行停电安装作业前，必须用试电笔验电，应确定表前（或低压电流互感器）、表后线（或低压电流互感器）是否带电，或者是否有明显的断开点，在确认无电、无误情况下方可进行安装工作。
使用绝缘工具，做好安全防范措施。
为防止震动引起保护误动，客户变电站作业，要采取与信号、控制、保护回路有效的隔离措施，防止误碰、误动。
必要时可以暂停保护压板。
严禁火线(电压)短接、接地，严禁二次电流回路开路。
使用梯子或登杆作业时，应采取可靠防滑措施，并注意保持与带电设备的安全距离。
安装作业结束后，工作人员应对安装设备及电压、电流回路连接情况进行检查，并清理现场。
3、事故预想及异常情况处理
工作过程中，如遇设备跳闸或其它异常情况时，无论与本工作是否有关，必须立即暂停工作，待检查与本工作无关，得到运行人员同意方可恢复工作。
4、文明施工细则
文明施工是指保持施工现场良好的作业环境、卫生环境和工作秩序。
文明施工主要包括：规范施工现场的场容，保持作业环境的整洁卫生，科学组织施工；使生产有序进行；减少对施工场地周围居民和环境的影响。
施工现场应设专用废料、废弃物回收桶或垃圾袋。
施工中产生的废料、废弃物及时放入回收桶或垃圾袋。
工作完毕后，工作班应清扫、整理现场。
遵守施工现场文明施工的规定要求，保证维护施工的人生安全。
三、现场安装工序及时间预算
1、直接接入式低压三相电能表安装
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
排列进户线导线，垂直、水平方向的相对距离达到安装标准，固定良好，要求固定后外形横平竖直。
导线加装 PVC 管 (或槽板)，进出线不能同管。
检查导线外观无松股，绝缘无破损，导线连接头、分流线夹无金属面裸露。
从电能表端纽盒（火门）施放相线至表后空开上端（空开处于分位），零线接入电能表（计量）箱内零线母排或直接与负荷侧零线接通。
按照先零线后相线的顺序穿（槽板）管施放入计量箱，并依次接入电能表端纽盒（火门）内，拧紧固定。
检查电能表接线正确无误后，按照先零线、后相线的顺序依次搭接。
2、低压带电流互感器三相电能表安装
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
排列进户线导线，垂直、水平方向的相对距离达到安装标准，良好固定，要求固定后外形横平竖直。
导线加装 PVC 管 (或槽板)，进出线不能同管。
检查导线外观无松股，绝缘无破损，导线连接头、分流线夹无金属面裸露。
安装低压带电流互感器的计量装置，必须在互感器前端有明显的断开点（刀闸或保险），要求所有互感器安装排列极性方向一致，且便于维护，螺栓连接齐全紧固。
施工前，必须对安装互感器的前、后端进行停电、验电，做好安全防范措施。
将进相线接入低压电流互感器一次侧，电流进出方向应与电流互感器极性方向一致；如低压电流互感器为穿心式，则一次侧绕越匝数应一致，极性方向一致。
从电流互感器施放二次导线至计量箱（或计量屏）内的二次接线端子盒，要求接线正确。
从二次接线端子盒施放二次导线至电能表端纽盒（火门），要求接
线正确。
严禁电压回路短路、接地，电流二次回路开路；相色标志正确、连接可靠，接触良好，配线整齐美观，导线无损伤绝缘良好。
检查电能表接线正确无误后，进行通电测量电压及相序，观察电表运转是否正常。
安装接电正常，抄录电能表相关参数，确认无误后，对电能表、互感器二次端子盖确认是否安装完好。
3、现场带电装（换）直接接入式三相电能表
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
监护人到位，工作人员查找并核对应装（换）电能表的位置及所对应的表前、表后线（下户线、进户线）。
用万用表测试换表前的电压、电流值，同时用秒表测算出换表前的瞬时功率。
启动秒表记录换表时间，将应换表的电量止数抄录正确。
先断开负荷，用试电笔验证电能表端纽盒处（火门）进出相零线，拆除电能表端纽盒（火门）处的进出相零线，用绝缘胶布包好，防止火、零线误碰，并保证相互距离不小于 5cm；并做好标记。
先断开负荷，用试电笔验证电能表端纽盒处（火门）进出相零线，拆除电能表端纽盒（火门）处的进出相零线，用绝缘胶布包好，防止火、零线误碰，并保证相互距离不小于 5cm；并做好标记。
按照做好的标记，按先接电能表出线，后接进线的顺序分相依次接入电能表的接线端纽盒（火门），连接应牢固、可靠。
截止秒表换表时间计数，做好装（换）表的原始记录和时间纪录。
用钳形万用表测试换表后的电压、电流值，同时用秒表测算出换表后的瞬时功率。
确认完成，清理现场。
4、现场带电装（换）低压带电流互感器的三相电能表
工作负责人向工作班成员交待工作内容、工作环境、工作安全要点，并按照工作票（派工单）上所列危险点进行分析并布置预控措施。
在监护人的监护下，工作人员查找并核对应装（换）电能表的位置及所对应的电流电压端子盒。
用万用表测试换表前的电压、电流值，同时用秒表测算出换表前的瞬时功率。
在仪表监视下，将电能表的电流回路在端子盒处用短路片（线）短接好，要牢固可靠，防止电流回路开路。
启动秒表记录换表时间，将应换表的电量止数抄录正确。
将电能表的电压回路在接线端子盒处断开，要有明显的断开点，防止电压短路或接地。
将电能表固定在装（换）表位置。
使用电钻时，要防止碰及带电体。
按照做好的标记，先电流后电压的顺序依次接入电能表的端纽盒（火门），连接应牢固、可靠。
在监护人的监护下，恢复电压回路的连接，拆除电流回路的短路片（专用短接线），且均应牢固可靠。
截止秒表换表时间计数，做好装（换）表的原始记录和时间纪录。
用钳形万用表测试换表后的电压、电流值，同时用秒表测算出换表后的瞬时功率。
完善施工，清理现场。
5、电表安装竣工检查
检查设备上无遗留工器具和导线、螺钉材料。
清点工具，清理工作现场。
检查工作单上记录，严防遗漏项目。
工作负责人在工作记录上详细记录本次工作内容、工作结果和存在的问题等。
工作完成手续。
6、三相表换表时间预算。
